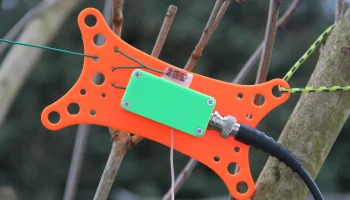

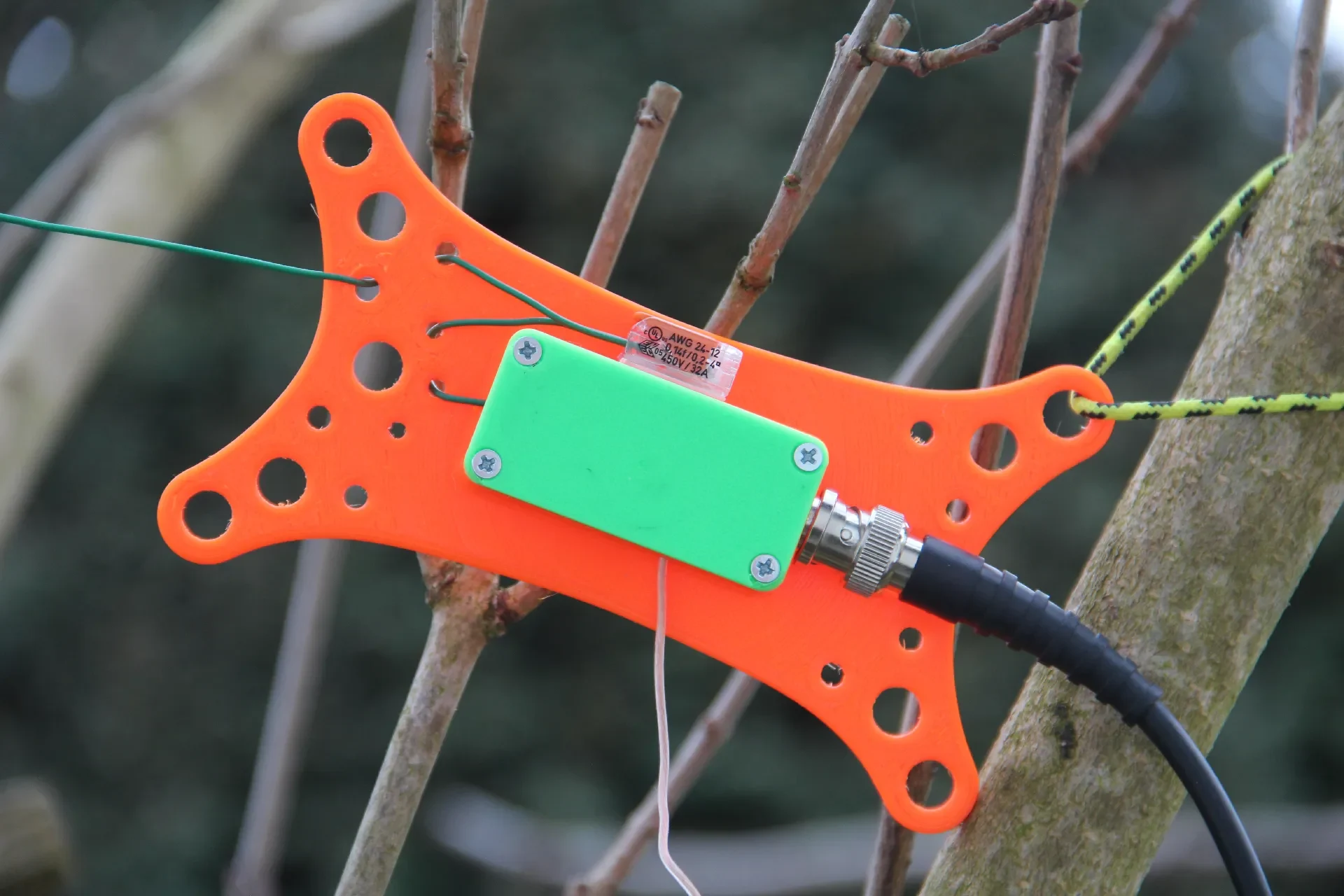

Устройство намотки антенны EFHW и кожух...
Антенна EFHW
Антенны EFHW (полуволновая подача с конца) популярны среди радиолюбителей, особенно для мероприятий на открытом воздухе, таких как SOTA (саммиты в эфире) или POTA (парки в эфире). Общую информацию об этом типе антенны можно найти в Интернете, например. здесь

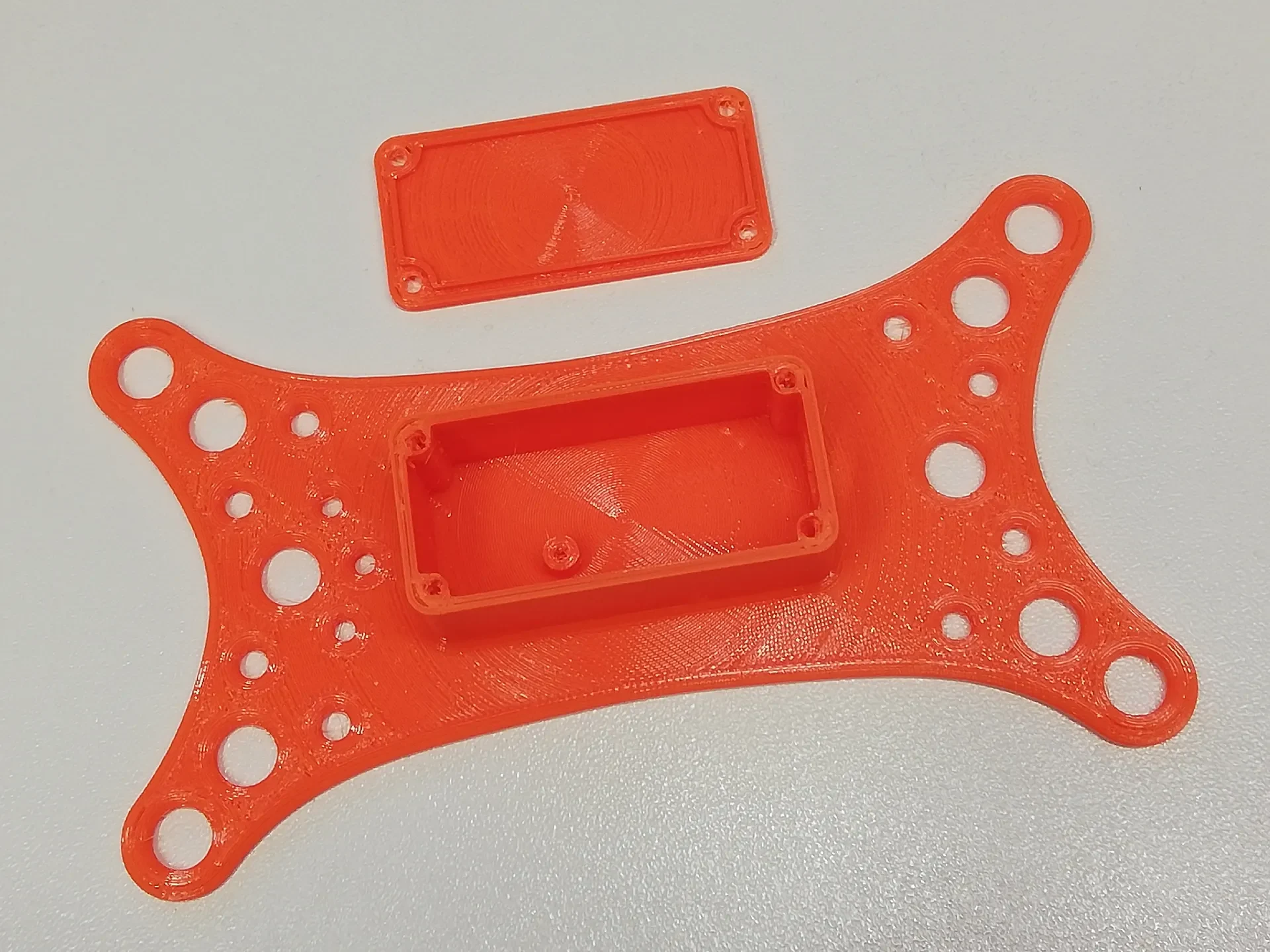

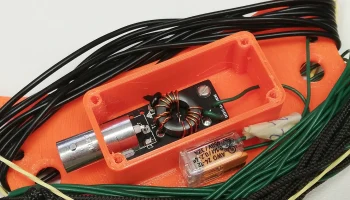

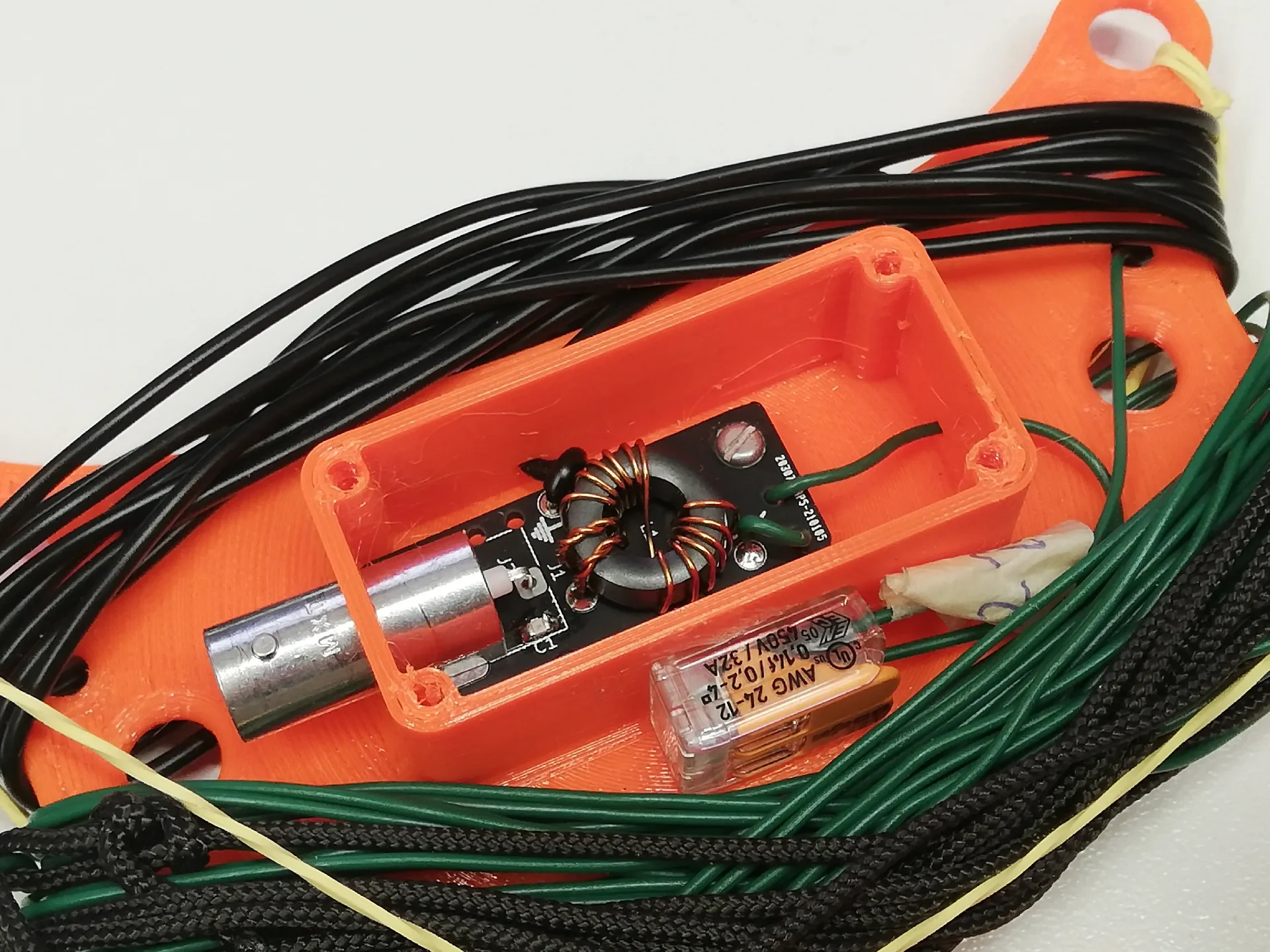

Корпус предназначен для трансформатора 1:49 (доступен в комплекте от ХБ9ЖК). При использовании другого трансформатора убедитесь, что он подходит к корпусу, поскольку пространство ограничено.
Дополнительные необходимые материалы:
4 винта (М2,5х6 или М2,5х10) для фиксации крышки.
1 саморез (около 2x5 мм) для крепления платы (или в качестве альтернативы используйте каплю термоклея)
Антенный провод (тип и цвет по вашему выбору; длина зависит от рабочей частоты — должна быть равна половине длины волны или целому кратному ей. См. таблицу длин проводов на веб-сайте HB9ZHK для получения инструкций).
Тонкие веревочки для крепления концов проволоки к близлежащим объектам (например, деревьям или кустам).
Короткий коаксиальный кабель с соответствующими разъемами (например, BNC) для подключения антенны к радиостанции.
Советы по использованию:

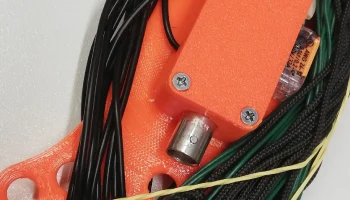

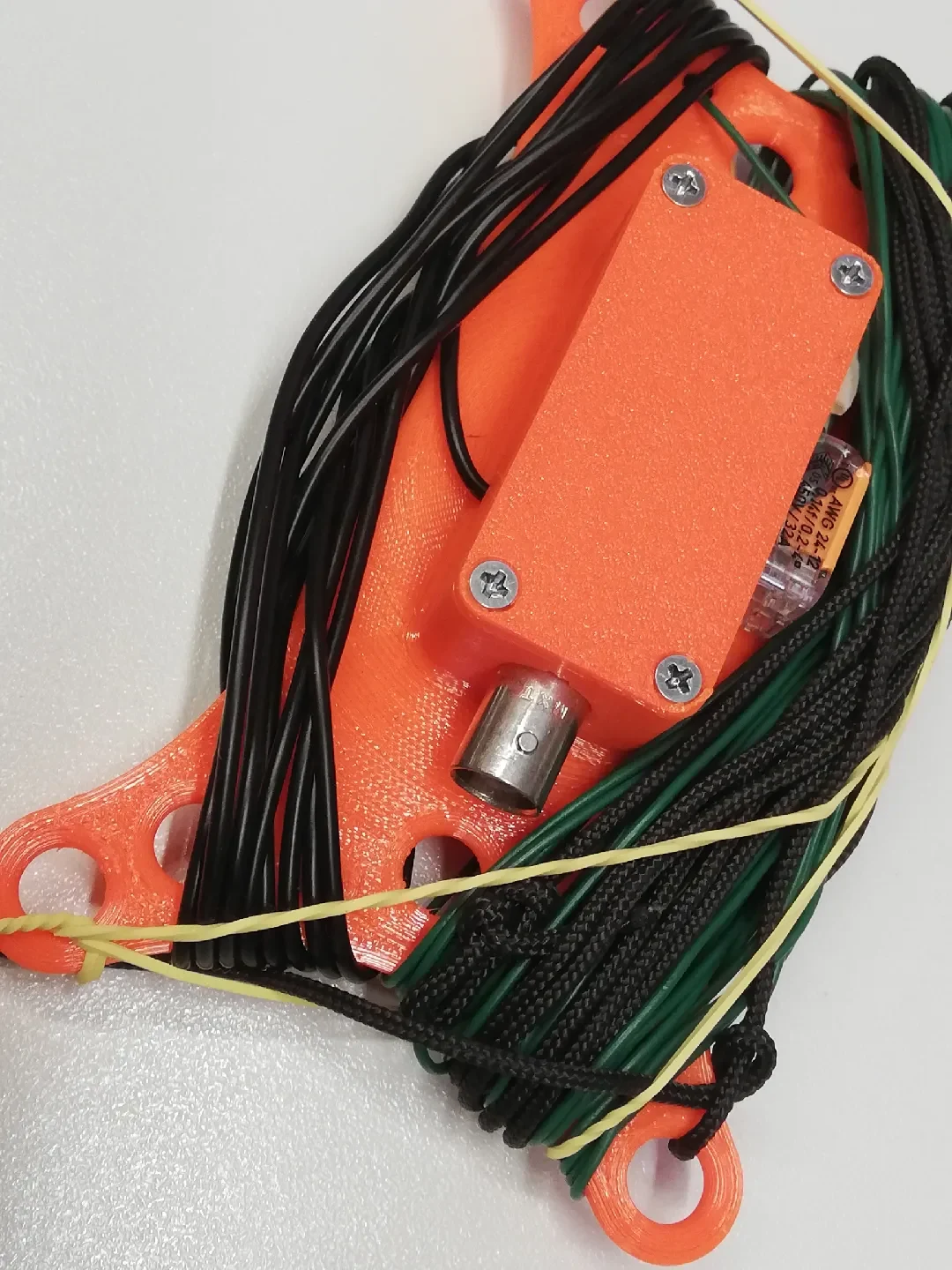

Проволоку и веревки удобно наматывать на моталку. Использование схемы намотки в виде восьмерки помогает предотвратить запутывание и перекручивание.
Используйте веревки, чтобы привязать свернутую проволоку к моталке. Это предотвращает его раскручивание в рюкзаке.
Добавление зажима WAGO сбоку корпуса позволяет легко заменять провода в полевых условиях без инструментов.
Если вы делаете наматывающие устройства для разных лент, используйте крышки разного цвета, чтобы отличить их друг от друга. Также поможет добавление этикетки с лентами на намотчик.
РЕДАКТИРОВАТЬ: я не смог загрузить gcode, говорит «неподдерживаемый код»?!?
