QFH-антенна 70 см

Эта антенна у меня в стадии разработки. Ваши результаты могут отличаться.

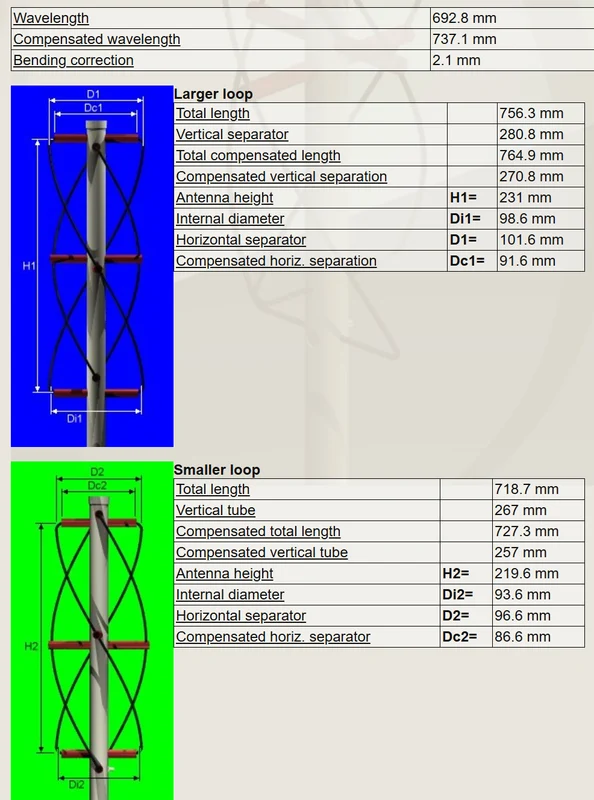

Все размеры взяты с https://jcoppens.com/ant/qfh/calc.en.php.

Он предназначен для провода 3 мм (14awg). Я допустил ошибку, воспользовавшись проводом THHN для показанного на изображении провода, который имеет толстую изоляцию, поэтому электрически он длиннее, чем рассчитано… поэтому мне пришлось немного укоротить зеленые плечи, чтобы довести его до нужной частоты. Размеры, приведенные ниже, являются лишь отправной точкой, и, как и в случае с любой другой антенной, вам придется ее отрегулировать.

Он предназначен для крепления к трубе из ПВХ диаметром 3/4 дюйма. для антенны 433 МГц расстояние между верхним и нижним стержнями длинной петли составляет 236,1 мм. Ваша труба должна быть немного длиннее, чтобы эти стержни могли пройти через нее, и чтобы в ней было место сверху и снизу, а также торцевая заглушка сверху, чтобы вода не попала в проводку, а также крепежные детали снизу и т. д.

Направляющая центральной трубки добавляет 2,5 мм к каждому концу трубки. (от конца трубки до центра отверстия для проволоки)

Используйте полые садовые колья из стекловолокна (Амазонка) диаметром около 8,5 мм.

для 433 МГц

больший цикл:

Трубки диаметром 91,6 мм x2 (верхняя и нижняя часть петли большего размера. Через эти трубки проходят провода)

Трубка диаметром 86,6 мм x 1 для центра большей петли (направляющая центральной трубки проходит на каждом конце этой трубки, а провод проходит через отверстие в напечатанной направляющей.

после добавления направляющей центральной трубки эта трубка будет такой же длины, как верхняя и нижняя трубки. Эта средняя трубка будет установлена под углом 90 градусов к верхней и нижней трубкам, чтобы поддерживать центр большей петли с каждой стороны.

верхняя и нижняя трубы должны быть расположены на расстоянии 231 мм друг от друга относительно центров отверстий для трубок.

меньший цикл:

Трубки диаметром 86,6 мм x2 (верхняя и нижняя часть петли меньшего размера. Через эти трубки проходят провода)

Трубка диаметром 81,6 мм x 1 для центра меньшей петли (направляющая центральной трубки проходит на каждом конц�� этой трубки, а провод проходит через отверстие в напечатанной направляющей.

после добавления направляющей центральной трубки эта трубка будет такой же длины, как верхняя и нижняя трубки. Эта средняя трубка будет установлена под углом 90 градусов к верхней и нижней трубкам, чтобы поддерживать центр меньшей петли с каждой стороны.

Распечатать:

Поскольку он предназначен для использования снар��жи, его лучше всего печатать из ASA, который устойчив к ультрафиолетовому излучению и нагреву. PETG, вероятно, является следующим лучшим выбором, за ним следует ABS.

направляющая центральной трубки x4 (по одной на каждом конце двух центральных распорных стержней)

лучшая поддержка

верхняя крышка

центр поддержки

нижняя опора — расширенная версия дает немного бол��шую длину для крепления к мачте из ПВХ.

ПВХ 3/4 дюйма, длина куска 168,014 мм.

Сборка:

В ВЕРХНЕЙ детали две петли находятся почти на одной высоте. Это означает, что их необходимо разрезать на две части, оставив достаточно места для соединения проводов и коаксиального кабеля внутри.

Сторона с отверстием для коаксиального кабеля — это место, куда проходит КОРОТКАЯ петля. Сторону с отверстием для коаксиального кабеля мы назовем ПЕРЕДНЕЙ.

ЦЕНТРАЛЬНАЯ часть надевается на трубу длинным концом ВВЕРХ. Ближайшее к верху отверстие предназначено для КОРОТКОЙ петли и должно быть обращено влево и вправо, если вы смотрите на антенну спереди. Отверстие, которое совпадает с нижней частью детали, предназначено для ДЛИННОЙ петли и должно быть направлено на вас, если вы смотрите на него спереди.

НИЖНЯЯ часть надевается на трубу концом с надрезом ВНИЗ. Сама выемка не служит никакой другой цели, кроме как отличить концы нижней опоры и дать вам ориентир. Эта нижняя выемка должна совпадать с отверстием для коаксиального кабеля в верхней части.

Ближайшие к низу отверстия предназначены для длинной петли, поэтому она должна совпадать со стороной с длинной петлей верхней части (обращенной влево и вправо).

Эти положения обеспечивают правильное расположение петель.

Расстояние между длинными стержнями-петлями сверху и снизу должно составлять 231 мм от центра к центру.

Убедившись, что она правильно ориентирована и имеет правильную общую длину, приклейте к трубе верхнюю и нижнюю опору. Прилегание должно быть достаточно плотным, чтобы тип клея не имел большого значения. Я использовал E6000. Убедитесь, что верхняя и нижняя части
