Коммутационная коробка для внешней антенны шлюза TMobile ...
После операции по открытию моего G5AR и подключению крошечных разъемов IPX для обеспечения доступа к внешней антенне я немного беспокоился о несчастном случае, когда антенный кабель тянется с достаточной силой, чтобы отсоединить его внутри, поэтому разработал эту коммутационную коробку, чтобы обеспечить разгрузку от натяжения и более чистую установку.
Распечатайте корпус коммутационной коробки лицевой стороной вниз, чтобы сократить время печати и расход материала. Я бы порекомендовал нить PETG, которая обеспечит устойчивость и предотвратит растрескивание при затягивании восьми разъемов SMA во время установки. Если вы печатаете полноразмерную коробку, вам не нужно включать опоры, но в зависимости от вашего принтера в утопленной области размером 2x4 дюйма будут присутствовать небольшие строки, где я рекомендую вам распечатать этикетку с учетными данными администратора шлюза по умолчанию. Следует отметить, что если вы, как я, включили опоры, то для PITA было бы важным убрать поддержку PETG в утопленной области этикетки размером 2x4 дюйма. Если вы не планируете распечатывать эту этикетку для учетных данных администратора шлюза по умолчанию, рассмотрите вместо этого мини-версию. Распечатайте оба варианта, включив «сильные» настройки слайсера для более толстых стенок и большего заполнения. Если вы используете другой слайсер, у которого нет предустановки «прочность», рассмотрите стены с 5 слоями и заполнением 30%. Эти настройки будут иметь ключевое значение для обеспечения прочности в месте соединения шестигранной гайки 8 мм на задней части разъема SMA с коробкой, чтобы, когда вы позже будете затягивать гайку на разъеме SMA, было достаточно материала и прочности, чтобы удержать ее от поломки и вращения внутри.
Предназначен для использования с коаксиальным кабелем TUOLNK SMA «мама» — IPX U.FL RG178 длиной 12 дюймов (30 см) на Amazon. Обязательно купите 12-дюймовые версии. С восемью антенными портами вам понадобятся две сумки (по пять в каждой). https://a.co/d/ex0H8Lz
Предназначен для клейких полосок 3M Command большого размера: https://a.co/d/4gnBbQZ
Вставьте клейкую этикетку размером 2x4 дюйма. Когда-нибудь вам может потребоваться полная перезагрузка шлюза, и вам будет полезно иметь пароль Wi-Fi и пароль администратора по умолчанию. Сфотографируйте этикетку продукта G5AR, распечатайте ее на любой этикетке 2x4 дюйма и примените: https://a.co/d/3KW6OSH
Замечания по сборке: Следуйте инструкциям JabberTech о том, как модифицировать G5AR для внешних антенн, здесь:
Ладно, самое сложное позади. После завершения установки антенных кабелей выполните следующие простые шаги, чтобы установить коммутационную коробку.
Приклейте две полоски 3M Command, по одной на каждую сторону коробки. Обязательно следуйте инструкциям по полоскам 3M Command и протрите заднюю часть G5AR медицинским спиртом в местах соприкосновения полосок для лучшего сцепления и прочности.

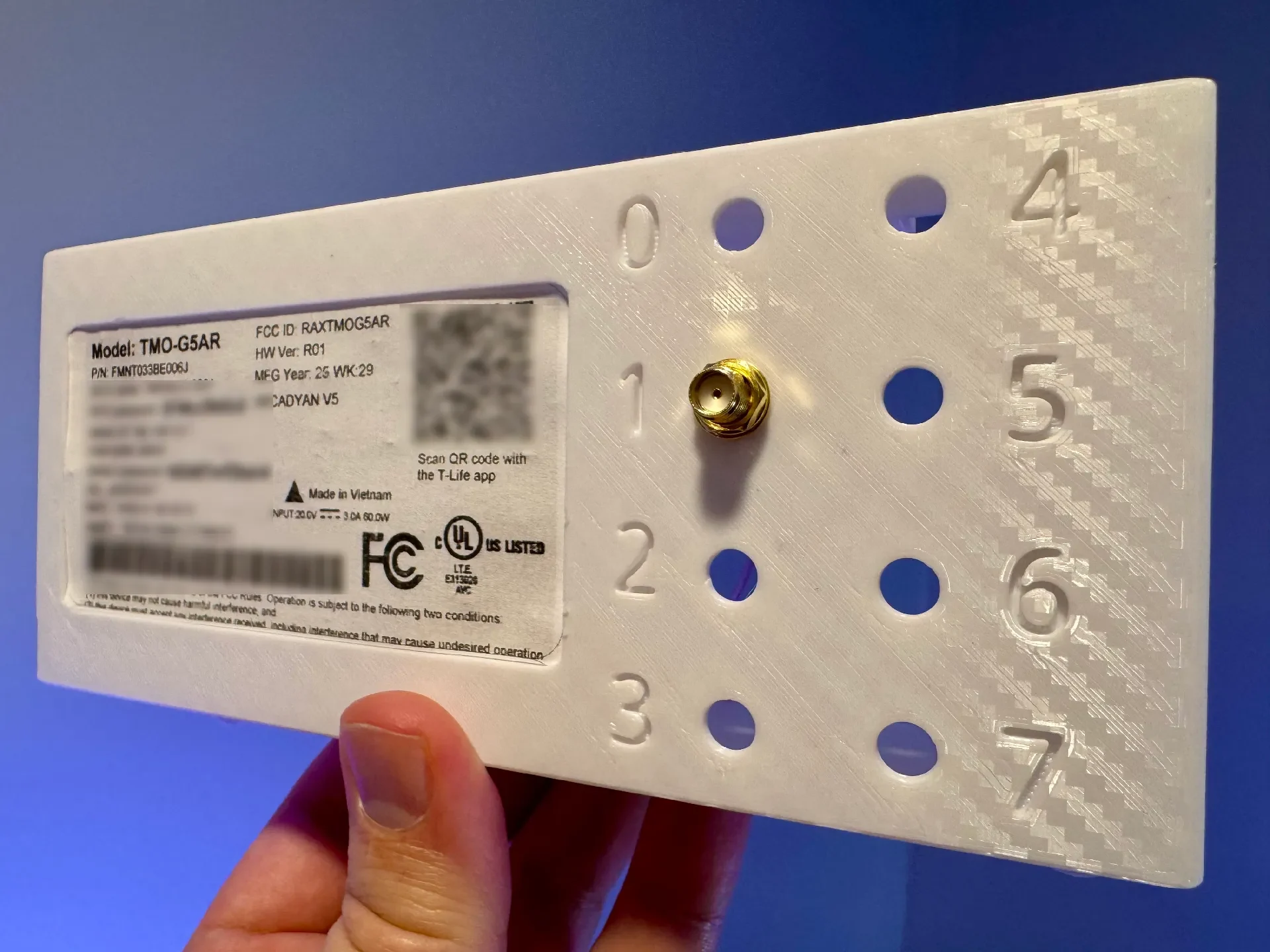

Если ваши антенные кабели имеют маркировку 0-7, обязательно снимите гайку, стопорную и стопорную шайбы, которые прикручены к разъему SMA. Вставьте каждый разъем SMA через заднюю часть соответствующего номера спереди, а затем установите шайбы и гайку в правильном порядке, при этом зубцы стопорной шайбы сначала войдут в пластик, затем стопорную шайбу и, наконец, 8-миллиметровую гайку. Используйте головку диаметром 8 мм и отвертку, чтобы затянуть ее со средней силой до плотного прилегания. НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ, особенно если вы используете ключ с храповым механизмом, а не отвертку, иначе вы можете треснуть коробку.

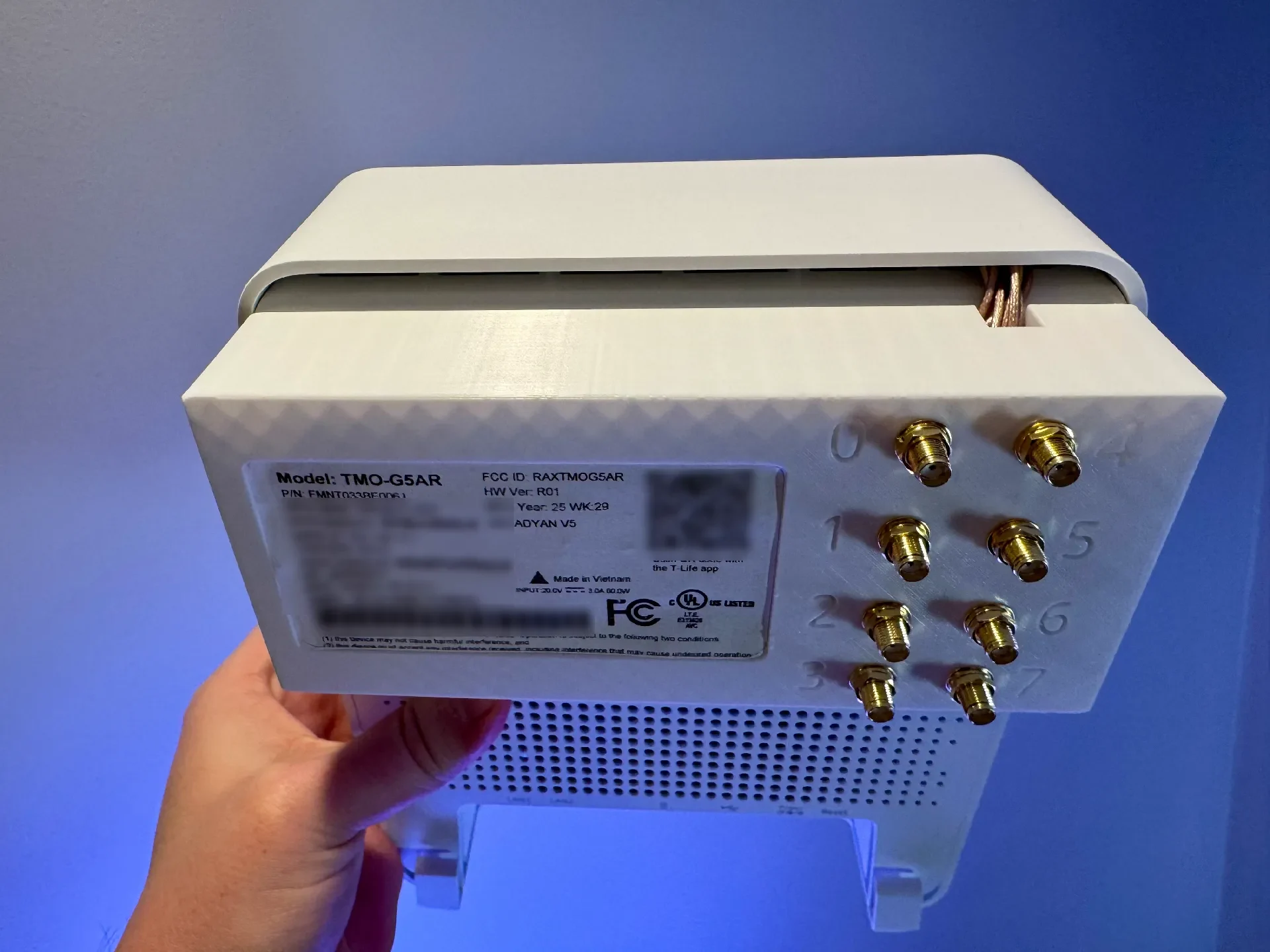

После того, как каждый разъем SMA установлен в соответствующий порт и плотно прилегает, вы готовы прикрепить коробку к задней части. Соберите восемь кабелей и осторожно пропустите их через паз в верхней части коммутационной коробки. Рассмотрите возможность использования небольшой стяжки внутри коробки, чтобы скрепить кабели и упростить задачу. Снимите восковые защитные покрытия с полосок 3М и аккуратно приклейте их к задней панели накладки G5AR сверху и по бокам. После правильного размещения надавите вниз со средней силой и удерживайте в течение 30 секунд, чтобы клейкие ленты лучше приклеились. Прежде чем прикладывать какие-либо усилия к коробке, дайте клею затвердеть в течение часа.
Наслаждайтесь чистой установкой и будьте спокойны, зная, что если однажды ваш шлюз упадет, вы не вырвете разъем IPX внутри и вам не придется СНОВА разбирать этого ублюдка :)
