Муфта мачты и кронштейн для вертикальной антенны длиной 2...

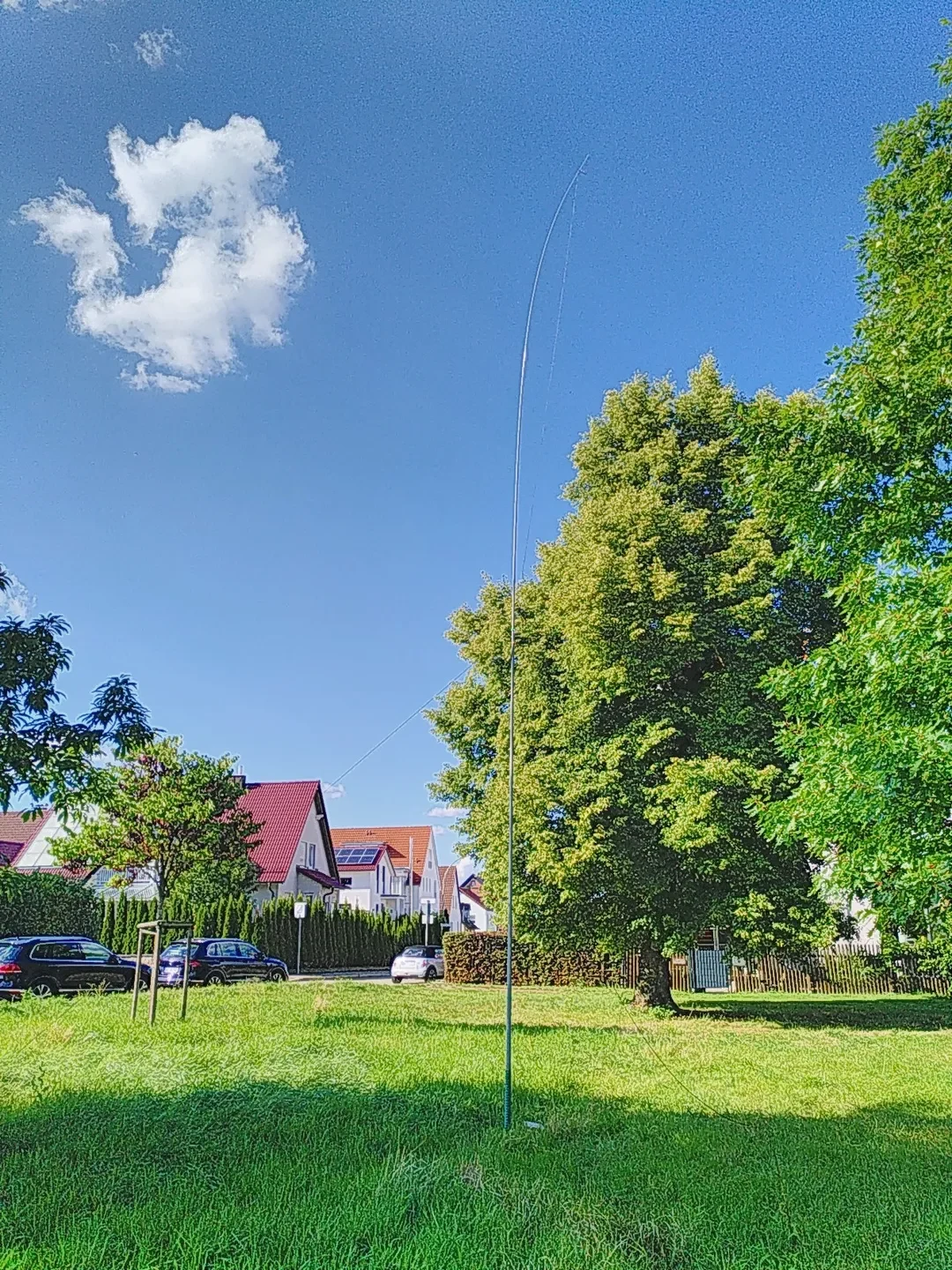

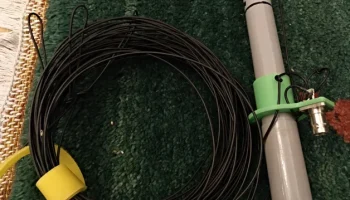

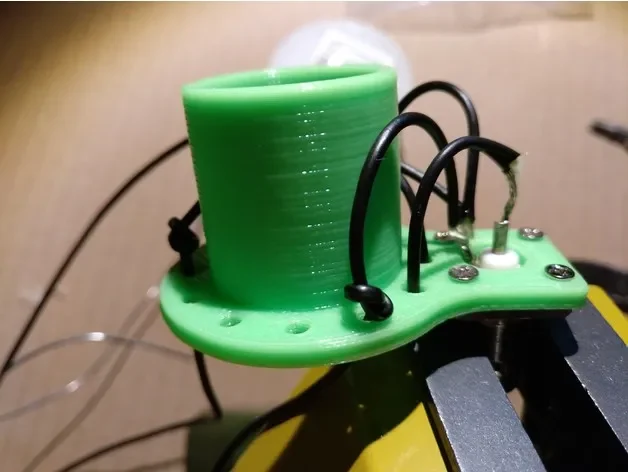

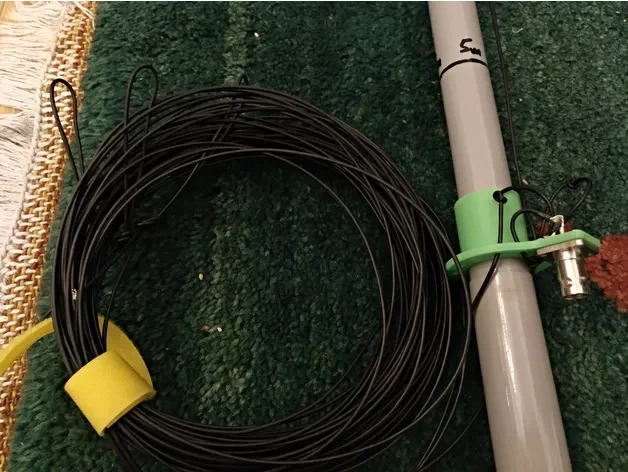

Втулка предназначена для крепления мачты и крепления антенных проводов. Втулка прикрепляется к мачте DXWire mini GFK (10 м) на расстоянии около 5 м, поэтому вертикальная часть антенны λ/4 подходит к выравнивающей части мачты. Обод используется для крепления радиалов, которые можно использовать одновременно в качестве растяжек при использовании троса DXWire UL или аналогичного по прочности троса. Используя 3 радиала под углом 45 градусов по вертикали, сопротивление нижней точки соответс��вует 50 Ом, поэтому коаксиальный кабель можно подключить напрямую, без необходимости использования дополнительного балуна или согласования. Настроенные длины проводов описаны в прилагаемом PDF-файле.
Антенна была рассчитана на основе https://m0ukd.com/calculators/quarter-wave-ground-plane-antenna-calculator/.
