ADHDv3 Крепление для автомобильной антенны на окно...
Однажды мне стало скучно и меня подтолкнуло к слишком большому количеству зеленого чая из Аризоны, и я решил сделать то, о чем понятия не имел, что смогу сделать на самом деле: крепление для антенны, которое пропускает кабель внутрь, через окно и работает как для (RP-)SMA, так и для устройств с магнитным креплением. В частности, для антенн Wi-Fi для великого World Wide War Drive (да, вардрайвинг все еще актуален! https://wigle.net). Более конкретно, это касается задних окон моего Ford F-150, что объясняет точный наклон на 30 градусов интер��ейса окна/основания антенны.

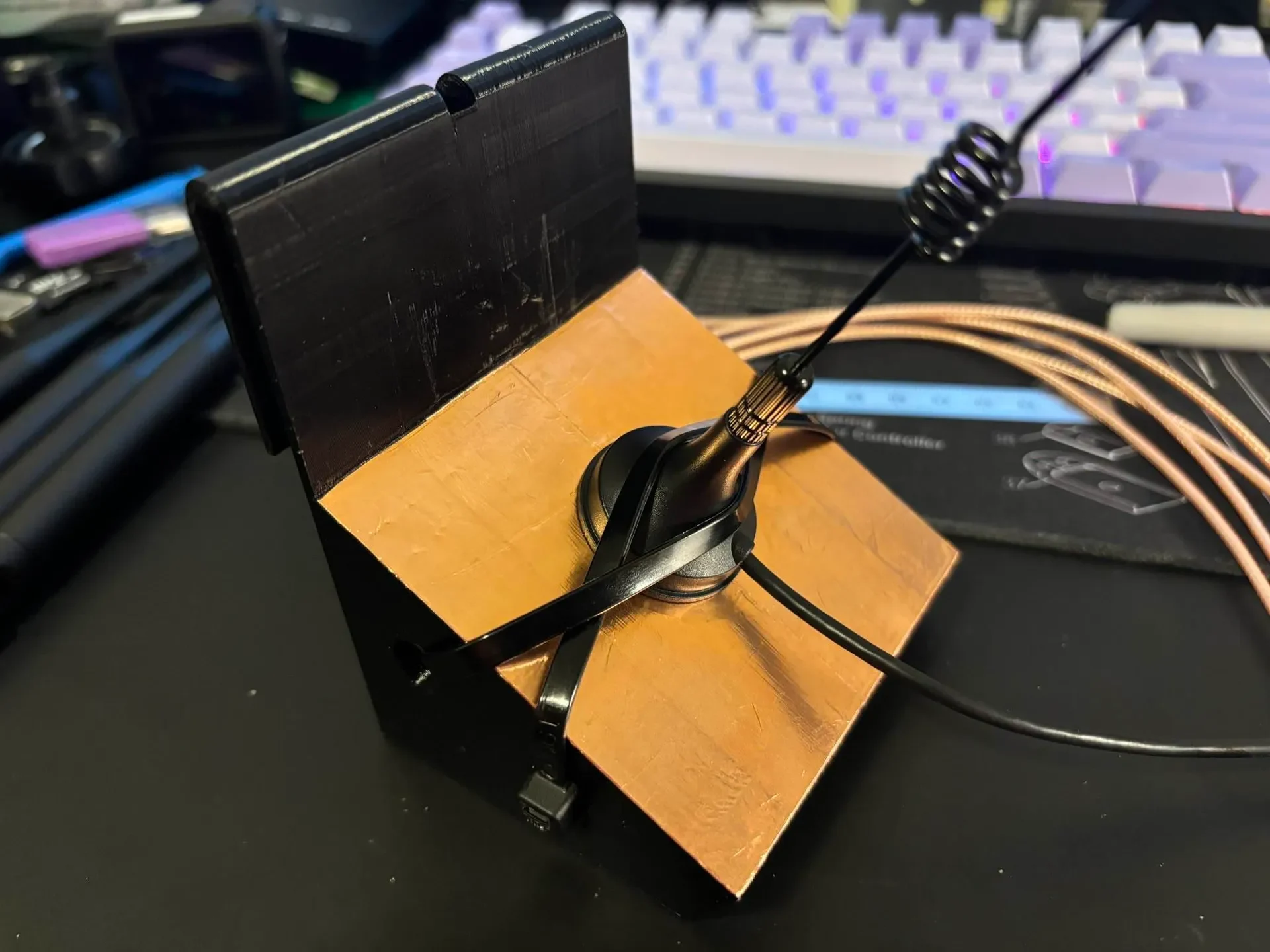

Большое углубление предназначено для шайбы для крыла диаметром 1,25 дюйма (код детали UDC в магазине товаров для дома). Ее следует заклеить эпоксидной смолой. Это для антенн с магнитным креплением меньшего размера. Для безопасности вашей антенны имеются два сквозных отверстия для использования с застежками-молниями, чтобы удерживать антенну на месте. Серьезно, не кладите сюда ничего большого. И даже среднего. Максимум полфунта/225 г? Пожалуйста?
Меньшее отверстие предназначено для переборочного крепления (RP-)SMA для антенн (RP-)SMA. То же, что и выше, только ничего слишком большого, пожалуйста? Диаметры сквозного соединения 15 мм, резьбы 6,5 мм и шайбы/гайки 12 мм подходят даже для более крупных переборочных соединителей SMA. Задняя часть работает с тонкими (1,33 и 1,95 мм) коаксиальными сборками и в крайнем случае работает с RG-316.
Нанесите пару слоев медной ленты на сторону шайбы/разъема SMA, если вы хотите иметь хорошее заземление для вашей антенны. Вам это как бы нужно, если только на вашей антенне специально не указано, что она «независима от заземления».
Все еще здесь? Круто. Я предлагаю печатать из PETG (или PLA, если вы любите жить опасно) с четырьмя вертикальными оболочками и заполнением 25%, желательно прямолинейным. Держите его на боку в том виде, в котором он доставлен, вам нужна прочность слоя.
Используйте на свой страх и риск, я не несу ответственности, если вы распечатаете его плохо, он оторвется и что-нибудь повредит. Удачи и WiGLE всего!
