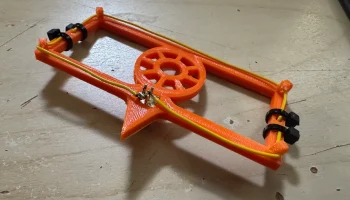

Антенна ADS-B Moxon
Это антенна Moxon, основанная на 70-см УВЧ-антенне DL2MAN, хотя и сильно модифицированная. Для его создания вам понадобится следующее:
4 маленьких тонких кабельных стяжки.
1 гнездо SMA с прямоугольным основанием и винтом на гайке
Провод 22AWG/0,5мм^2
Чтобы построить:
распечатать ��оксонную антенну ADS-B
Возьмите кусок проволоки длиной примерно 14 см, пропустите один его конец через любое из фиксирующих отверстий на стороне отражателя рамы moxon и плотно закрепите его с помощью кабельной стяжки или суперклея. Отрежьте лишнюю проволоку и обрежьте конец кабельной стяжки.
Пропустите провод через обе удерживающие петли на стороне отражателя, убедившись, что он закреплен настолько, насколько это возможно, и пропустите его через другое удерживающее отверстие. Закрепите эту сторону другой кабельной стяжкой и обрежьте лишнее.
Возьмите 2 отрезка проволоки каждый примерно по 8 см в длину. Зачистите примерно 2-3 мм проволоки с одного конца каждой проволоки.
Припаяйте один из этих проводов к центральному контакту разъема SMA, а другой провод — к любому из заземляющих контактов разъема SMA.

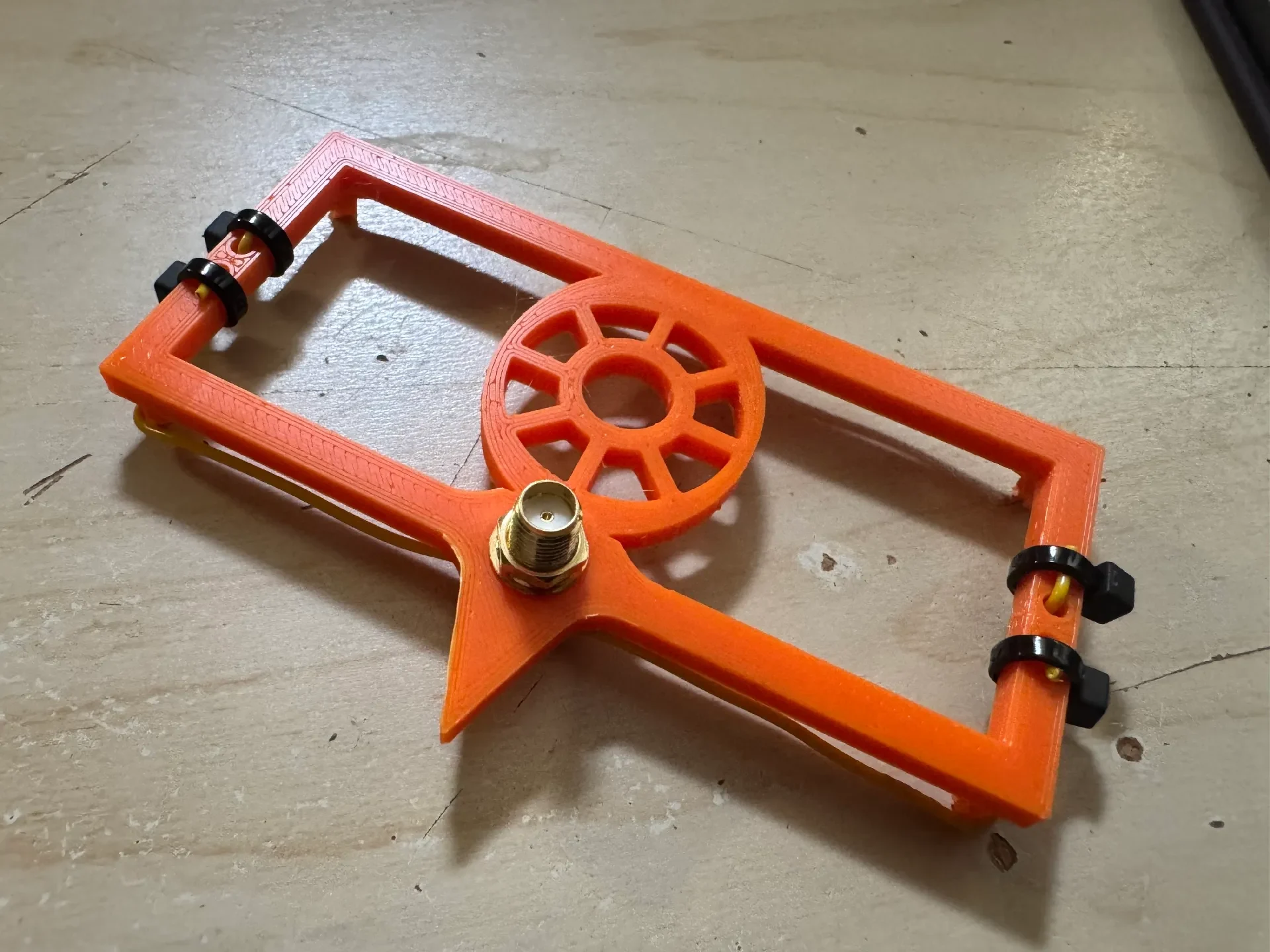

Проденьте цилиндр разъема SMA через большое отверстие рядом с указателем на рамке moxon и убедитесь, что стопорная гайка затянута должным образом.

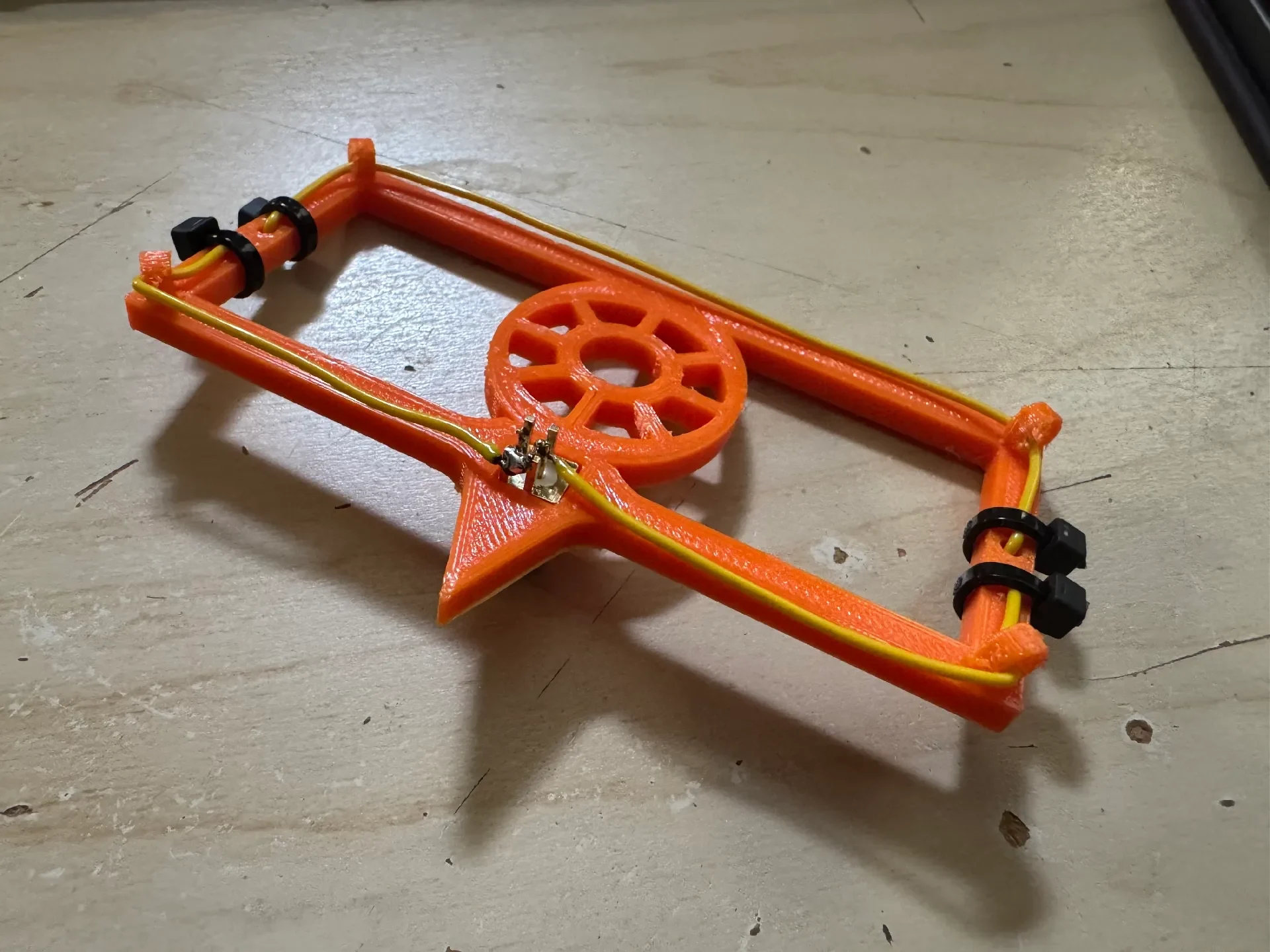

пропустите провод, прикрепленный к центральной стойке разъема SMA, через одну из петель на раме, убедившись, что он закреплен настолько, насколько это возможно, и пропустите через фиксирующее отверстие. Снова закрепите его с помощью кабельной стяжки или суперклея и обрежьте лишний провод и свободный конец кабельной стяжки.
Пропустите провод, прикрепленный к заземляющему контакту, через единственную неиспользуемую петлю на раме и просуньте его через фиксирующее отверстие. Обрежьте лишнюю проволоку и снимите свободный конец кабельной стяжки.
Антенна Moxon имеет отверстие диаметром 10 мм для установки на опоре.
Что касается производительности, то моксон, будучи высоконаправленным, может использоваться для наблюдения за движением земли в местном аэропорту или местным низкоуровневым движением, идущим с определенного направления. Это также полезно для сбора трафика высокого уровня.

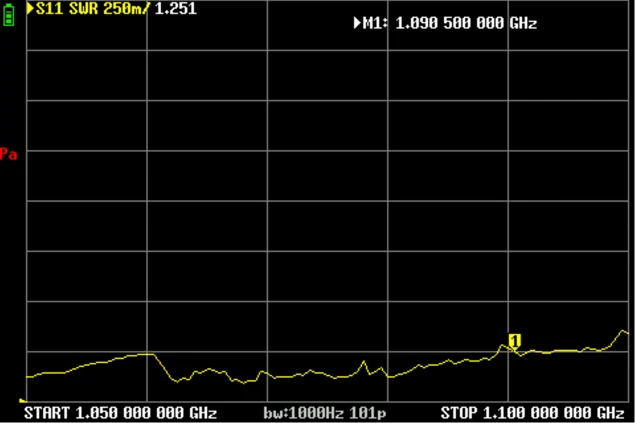

Я включил КСВ от Nano VNA для антенны, тот факт, что она принимает, означает, что меня не особо беспокоит идеальный КСВ.
