Светодиодная рамка для перфорированных панелей IKEA SKADI..

Светодиодная рамка для перфорированной доски ИКЕА СКАДИС

⚠ Прежде чем приступить к этому проекту, ознакомьтесь с новой версией 2.0 этого дизайна!
Это новая версия с улучшенной модульностью и доступными файлами САПР.

---

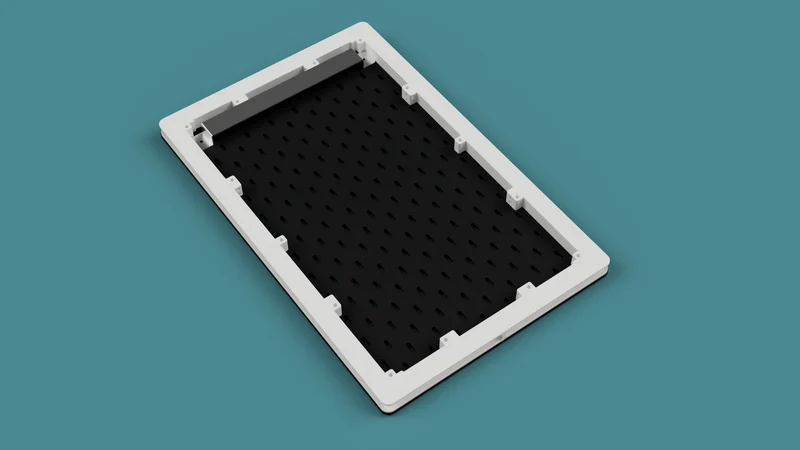

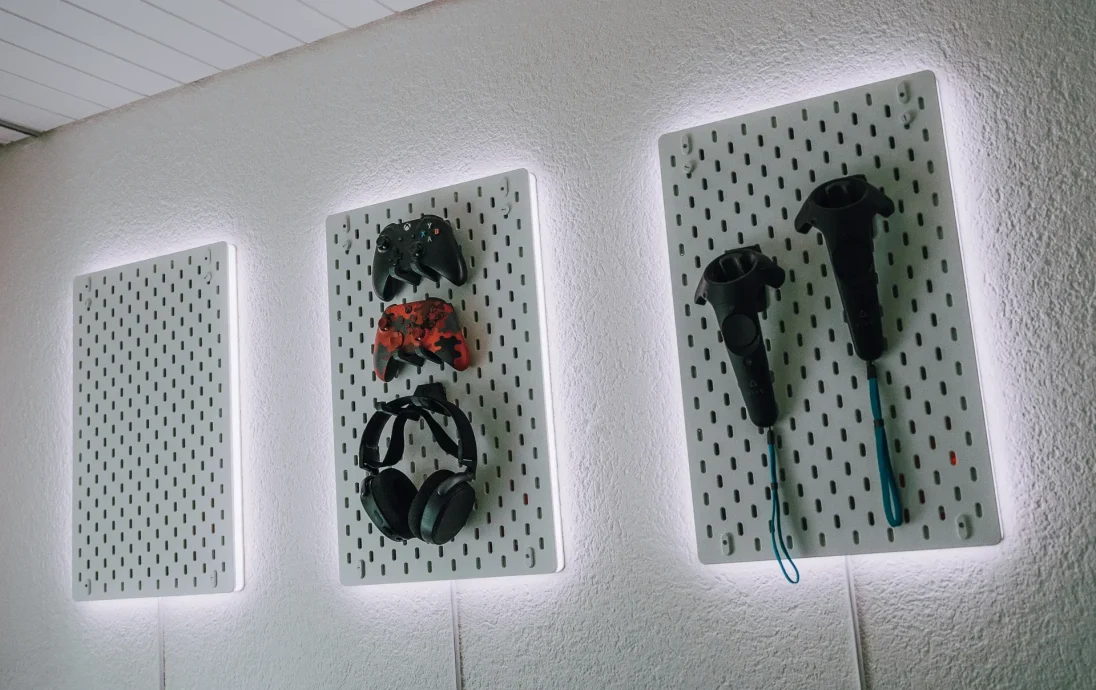

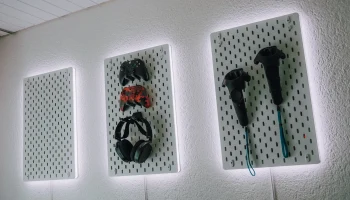

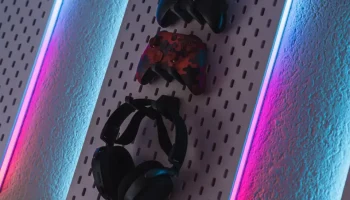

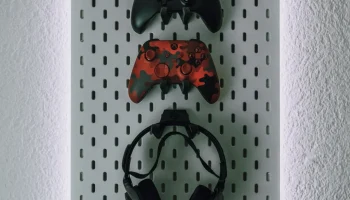

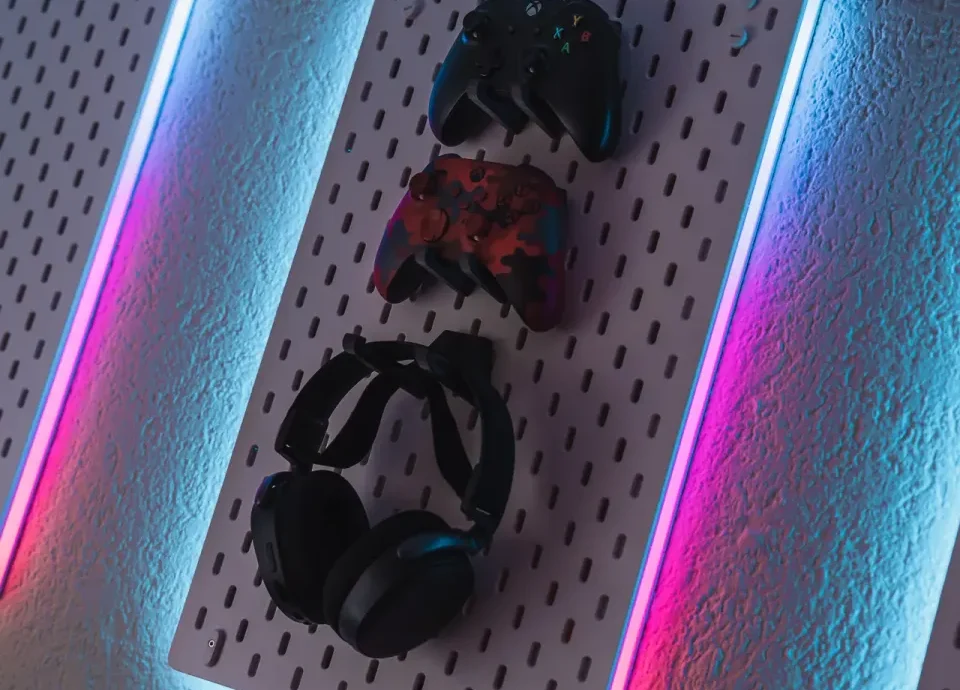

Делюсь дизайном светодиодной рамки, которую я сделал для своих пегбордов Skadis. Мне потребовалось некоторое время, чтобы завершить это. ✨

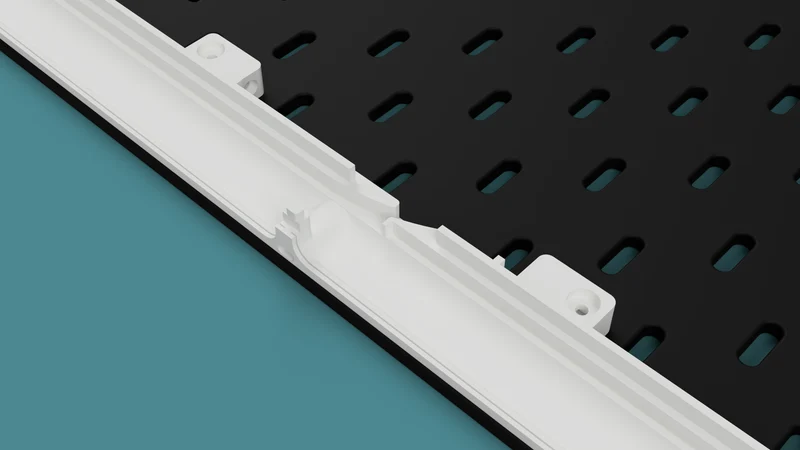

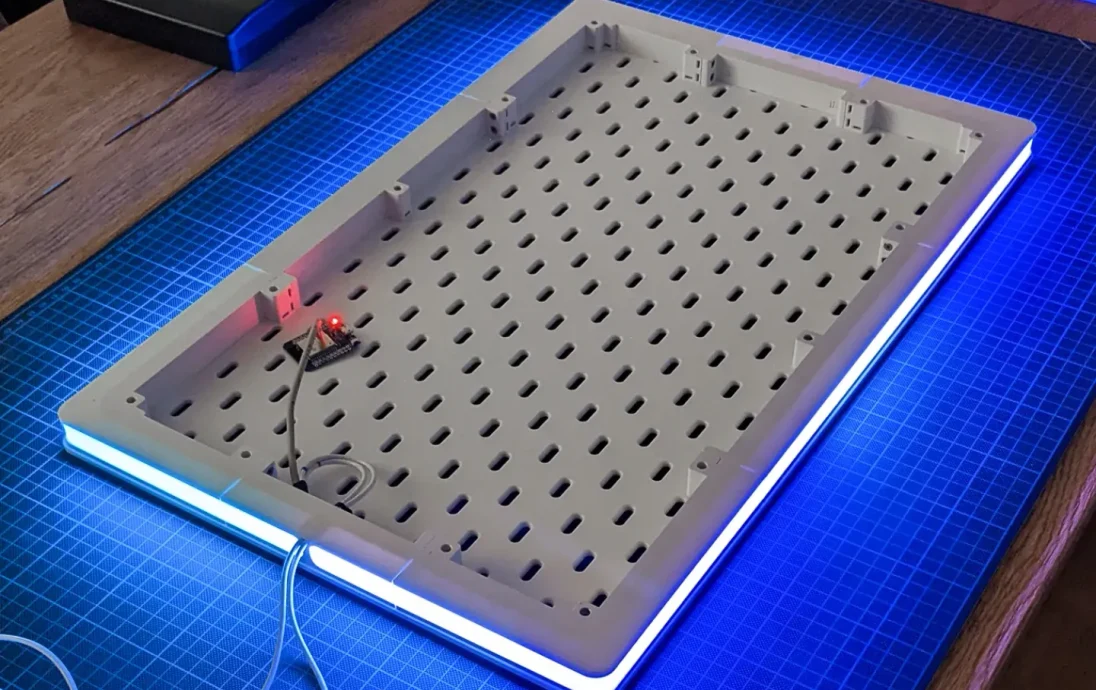

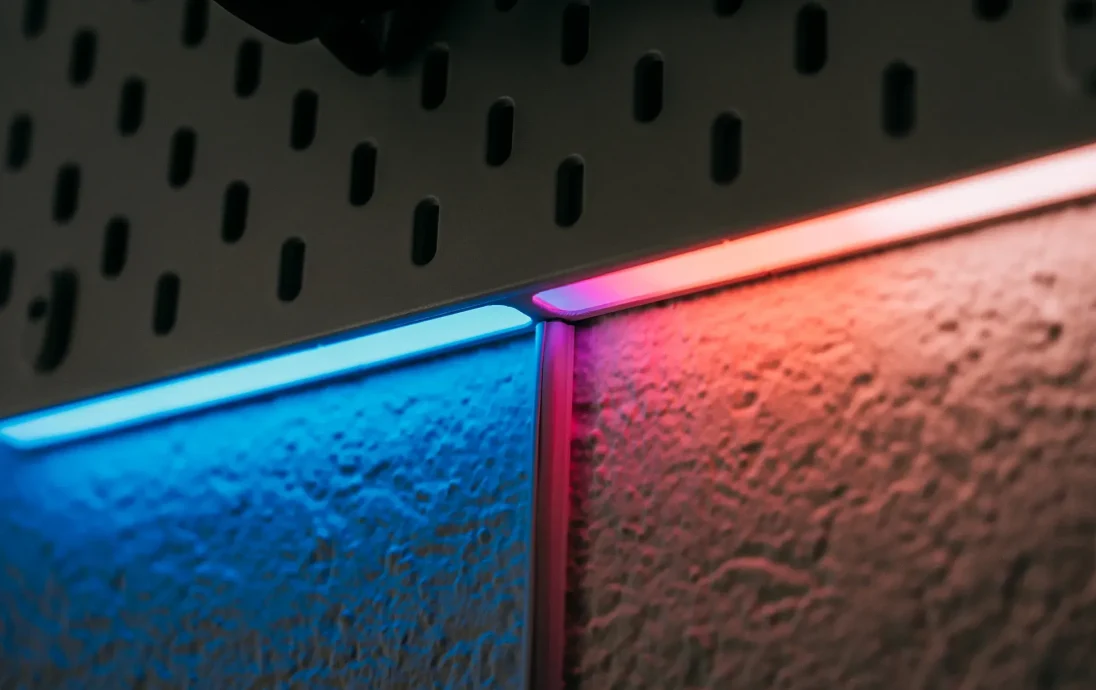

Он управляется контроллером ESP32 с WLED. Рамка разделена на более мелкие сегменты, поэтому ее можно распечатать на моем i3MKS+ и без подставок. Снаружи канавка под какой-то диффузионный материал. Рама собирается с помощью винтов М3 и квадратных гаек. Крепление его к плате осуществляется с помощью печатных разъемов. Закрепить его на стене можно с помощью оригинального кронштейна, который идет в комплекте с досками.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ ⚠: Поскольку я не разбираюсь в электронике, в этом проекте речь идет только о самой раме, а не о проводке. Расчеты, пайку и проводку сделал за меня друг.
… Мне жаль!

Обратная связь

Этот проект занял слишком много времени, и я потратил на него кучу часов.
Если вам понравилось, пожалуйста, поставьте лайк. Если вы воссоздадите это сами, поделитесь фотографиями, мне бы хотелось увидеть некоторые варианты этого!

Материалы

Вот список материалов, необходимых для этого проекта:

Маленький (36 х 56 см) Средний (56 х 56 см) Большой (76 х 56 см)
Матовая белая нить (��елательно белая для лучшего отражения света)
Светодиодная лента: WS2812B 60LED/м с:
100 светодиодов 124 светодиода* 148 светодиодов*
Контроллер ESP32 с установленным WLED
Диффузионный материал**
34 × Квадратная гайка M3 (DIN 562) 54 × Квадратная гайка M3 (DIN 562)
16 × M3x8 мм (DIN7984) 24 × M3x8 мм (DIN7984)
18 × M3x12 мм (DIN7984) 30 × M3x12 мм (DIN7984)

* Я разработал оригинальную небольшую рамку с расчетом на ленты мощностью 60 светодиодов/м. Он идеально подходит для 100 светодиодов, причем первый из них отключен в WLED. Я не знаю, подойдут ли менее или более плотные светодиодные ленты. Особенно плотные полосы могут оказаться недостаточно гибкими, чтобы обходить углы. Также можно быстро рассчитать сумму, необходимую для больших рамок. Не проверял, возможно, вам понадобится еще один или два светодиода.

** Я взял диффузный фильтр для студийного/сценического освещения, который нашел в Интернете, и обрезал его по размеру. Вы также можете использовать бумагу или любой другой материал, который будет рассеивать светодиоды. Или вы можете распечатать эти детали диффузора от SteKu.

Обзор запчастей

Это список деталей, которые вам нужно распечатать для сборки рамы.
Для каждой части будет «Верх» и «Низ».

Маленькие (36 х 56 см) Средние (56 х 56 см) Большие удлинители (76 х 56 см)
2x Угол-J_A 2x Угол-J_B 2x Угол-J_A
2x Угол-L_A 2x Угол-L_B 2x Угол-L_A
2x Боковая версия 2x Боковая версия 2x Боковая версия
1x Side-Hor_A 1x Side-Hor_B 1x Side-Hor_A
1x боковой кабель Hor_A 1x боковой кабель Hor_B 1x боковой кабель Hor_A
4 разъема 4 разъема 8 разъемов (или 4 разъема)*
2 боковых горизонтальных расширения-A1*
2 боковых горизонтальных расширения-A2*

* Большая версия имеет две дополнительные точки крепления для крепления к доске. Если вы этого не хотите (спереди чище, но может провиснуть), вы можете заменить Side-Hor_Extensions версией B.

Печать

Я распечатал все детали на своем Prusa i3MKS+ со следующими настройками:

Высота слоя: 0,3 мм*
Узор заполнения: сетка
Плотность заполнения: 32%
Ориентация: Детали я распечатывал так, как ориентированы stl-файлы при импорте в PrusaSlicer.

*Высота некоторых деталей отрегулирована так, чтобы идеально совпадать с шагом высоты слоя 0,3 мм. Я выбрал толщину 0,3 мм, чтобы сократить время печати каждой детали. Я уверен, что печать деталей в более высоком разрешении тоже подойдет.

Сборка
Рамка:
Сборка рамы довольно проста. Соедините отдельные детали с помощью квадратных гаек и винтов. Для горизонтальных соединений используются винты диаметром 8 мм, для вертикальных — 12 мм (включая соединение с самой платой).
Светодиодная лента:

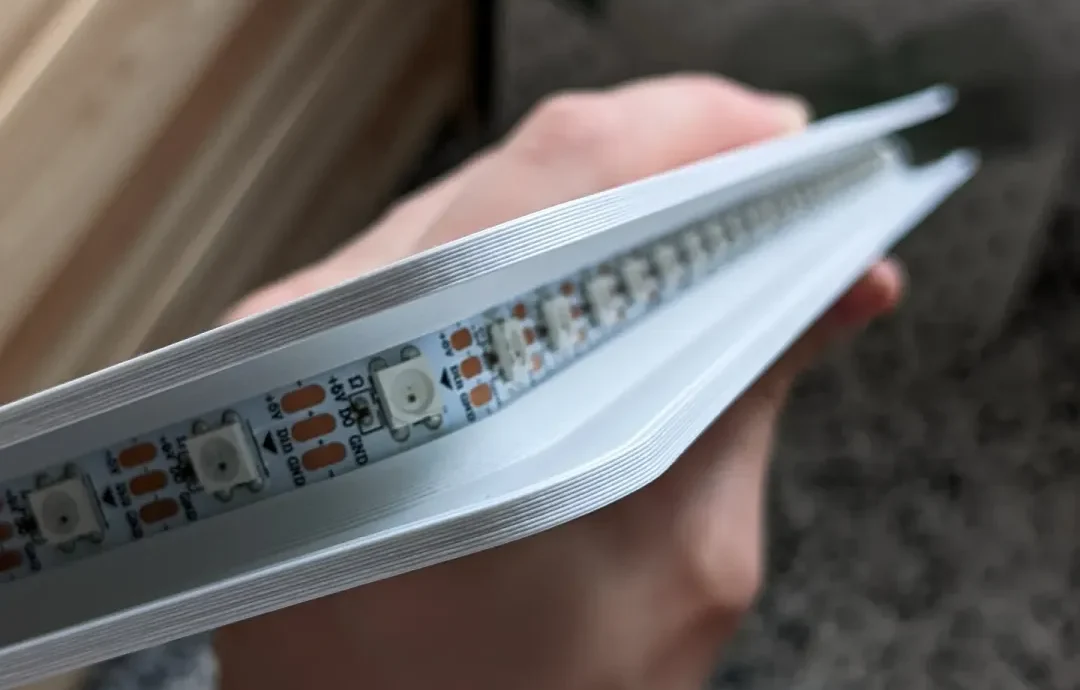

Установка/удаление светодиодной ленты возможно, когда все детали уже собраны*. Используйте предполагаемый вырез на короткой стороне.
*Перед установкой я снял двустороннюю ленту со светодиодных лент.
Две диффузионные полоски:
Единственной сложной частью был fidl
