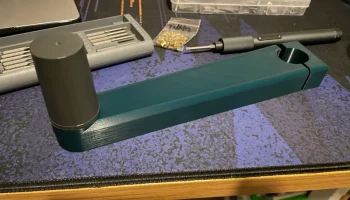

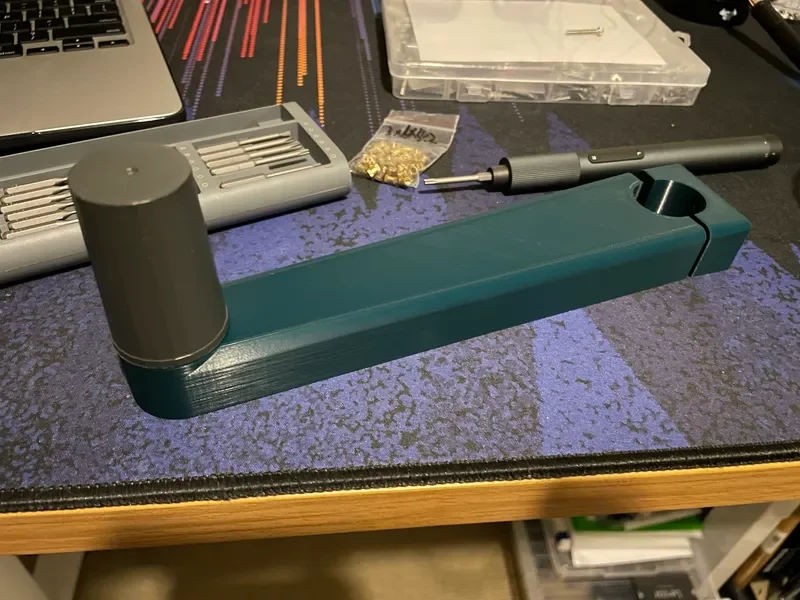

Крепление на стойку 25 мм для иридиевой антенны HC610...
Это крепление предназначено для использования с иридиевой антенной HC610, которую я использую для декодирования Iridium ACARS.
Необходимые вещи:
4 винта M3x20
2 винта M2,5x6
4x M3x6 (OD 4,2) термофиксированные вставки
Для вставок для термофиксации я, вероятно, не буду использовать более короткие, но более длинные вполне подойдут, так как отверстие для винта имеет достаточную глубину. Я не пробовал другой OD, так как это то, что мне пришлось передать, и то, что я разработал. Опять же, меньше, вероятно, плохо, больше, вероятно, хорошо. Эти вставки вставляются в конец секции «Основное крепление» в четыре отверстия. Ваши умные люди, наверное, не нуждаются в объяснениях.

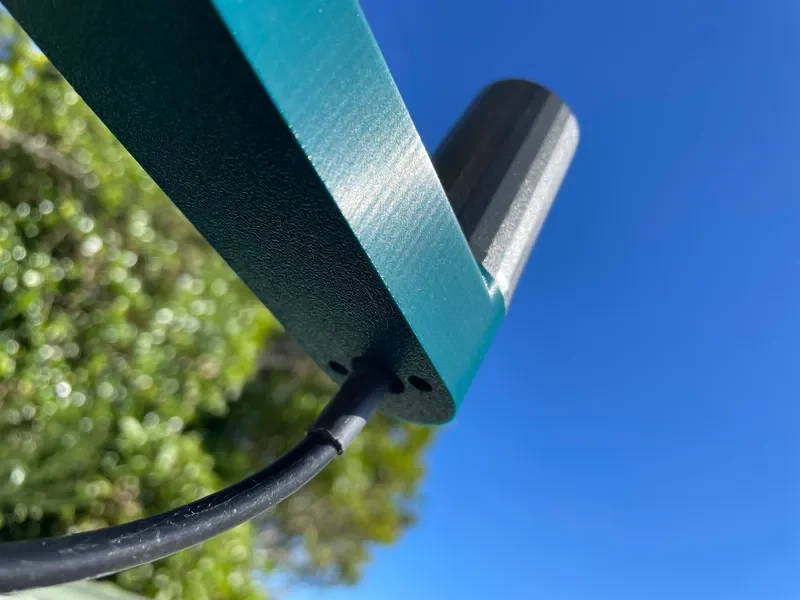

На нижней стороне основной монтажной секции есть два отверстия для винтов M2,5, которые расположены так, чтобы соответствовать нижней част�� антенны H610 и удерживают ее на креплении. Если вы используете винты M2,5x6, они хорошо войдут и не касаются ничего внутри корпуса антенны (согласно рекомендациям производителя по соблюдению осторожности).
Проще ввинтить разъем SMA в основание антенны, прежде чем вкручивать их.

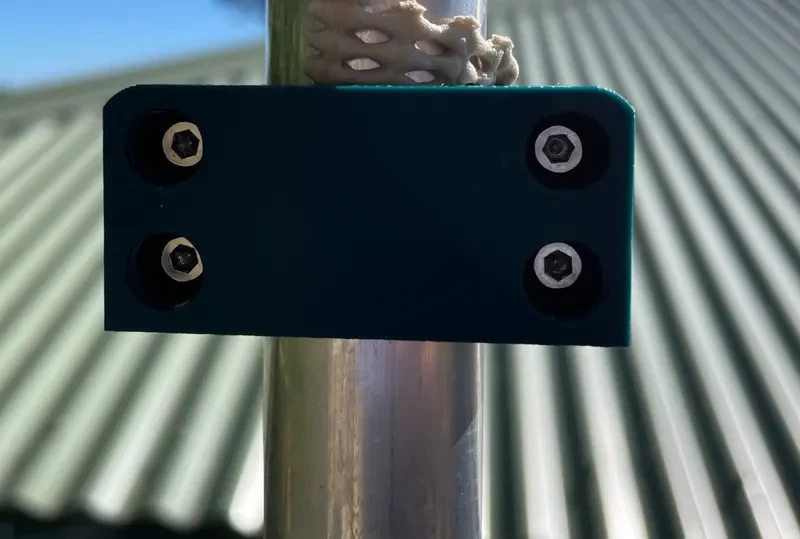

Возможно, вам придется или вы захотите наложить немного пены или другого материала вокруг шеста, прежде чем затягивать его, чтобы облегчить его скольжение и/или более плотное прилегание. На фотографии, показывающей конец, вы можете увидеть противоскользящий коврик, который я положил туда, чтобы немного прижать к шесту — даже если он там неряшливый, кажется, он очень хорошо работает, чтобы не дать ему вращаться на самом шесте или слишком легко скользить вверх / вниз.
На данный момент идет проливной дождь, всю ночь порывы ветра ~95 км/ч и еще больше (бокового) дождя в том месте, где он расположен, поэтому я думаю, что отверстие разъема SMA достаточно утоплено, чтобы защитить от проникновения воды, однако вы можете заполнить отверстие чем-нибудь, если вас это беспокоит. То же самое касается и отверстий для винтов.
Я напечатал это в eSUN PLA+, потому что, честно говоря, ASA меня не беспокоил, когда я его тестировал, и в данный момент с ним, похоже, проблем нет. В долгосрочной перспективе суровое солнце Новой Зеландии может его повредить, но заменить его, если он вообще поврежден, можно довольно быстро (около 1 часа 50 минут).
