Антенная система V-диполь / штатив для любительского ради...

Возможные конфигурации антенны:

1. Вертикальная антенна на штативе (идеальное начало для POTA Performer)

2. Диполь 6-20М на штативе.

3. Приподнятый диполь 6-20М (с использованием стандартного малярного шеста)

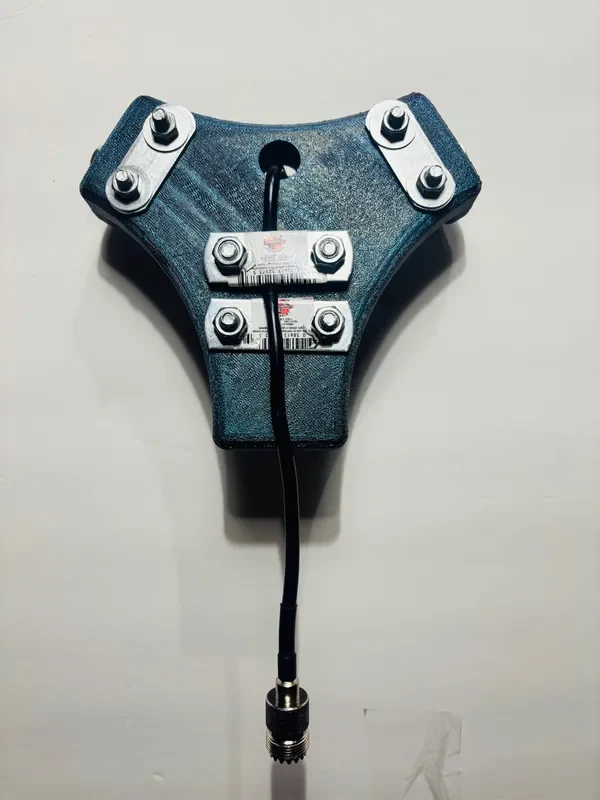

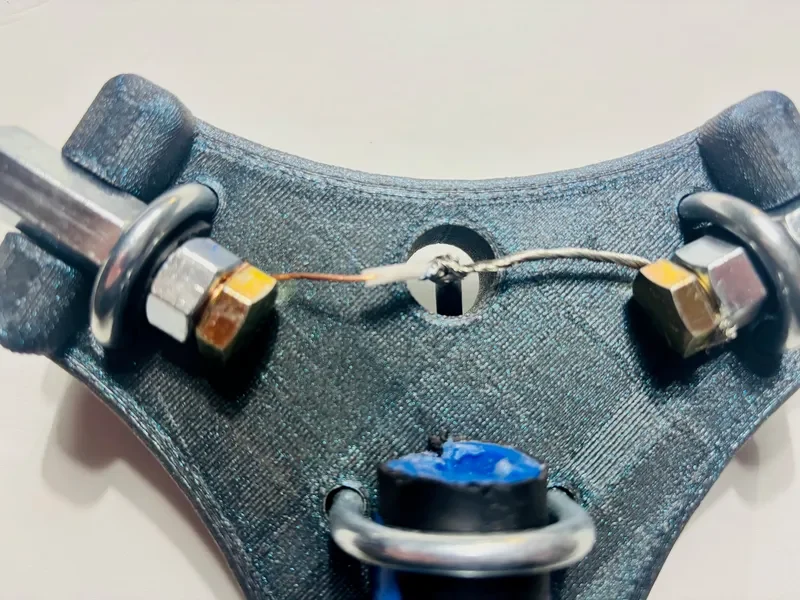

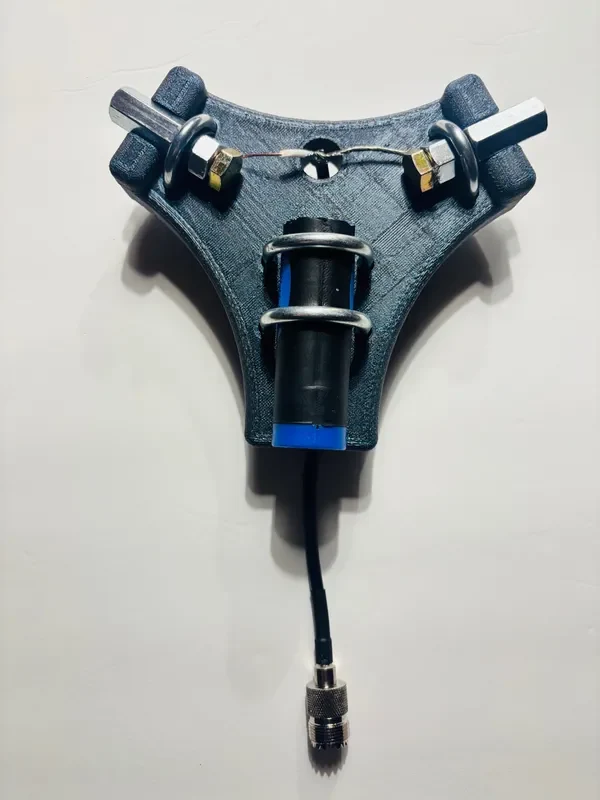

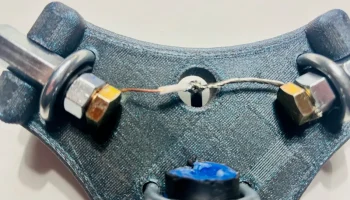

В приподнятом диполе используется стандартный малярный шест и ручка от малярного валика, а также несколько U-образных болтов и деталей, напечатанных на 3D-принтере. Просто используйте U-образные болты шириной 40 мм, чтобы прикрепить ручку малярного валика (с отрезанной металлической планкой) к нижней части напечатанного на 3D-принтере диполя «V» (резьбовым концом вниз), а затем прикрепите болты 3/8 и соединители к каждой стороне V, используя меньшие (20 мм) U-образные болты. Затем отрежьте конец PL259 (MALE) коаксиального патч-кабеля длиной 1 фут, сделайте пигтейлы из земли и положительных частей коаксиального кабеля и подключите их к каждому антенному соединителю. Растяжки представляют собой две детали одной и той же детали, скрепленные болтами или застежкой-молнией вокруг стойки для растяжки. Мне нравится использовать натяжители CamJam, которые облегчают оттяжку.

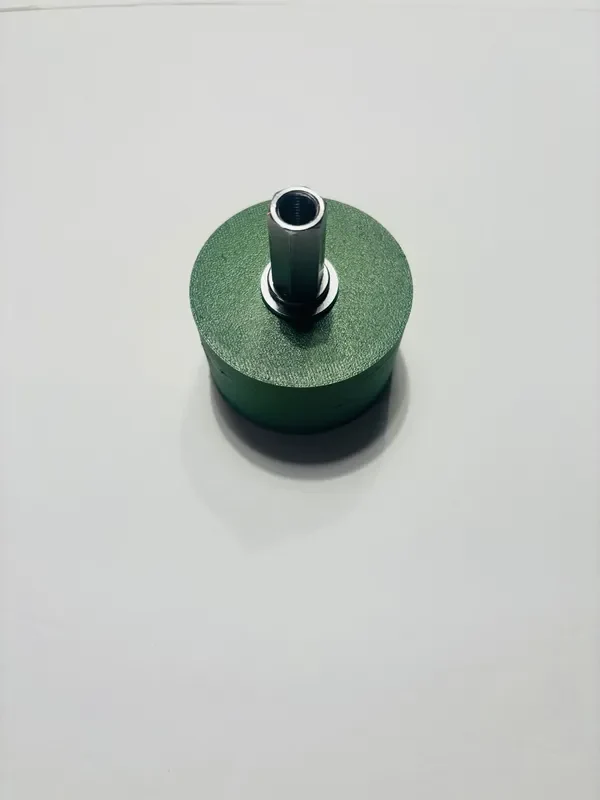

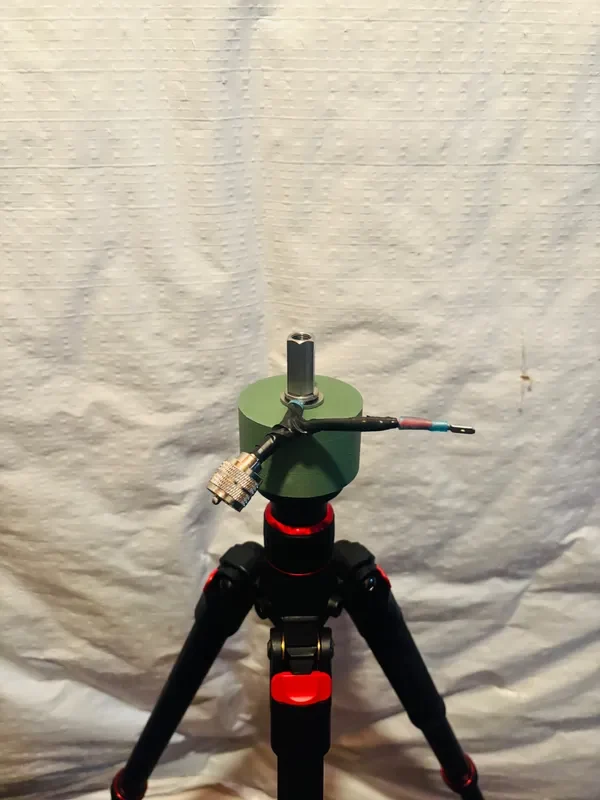

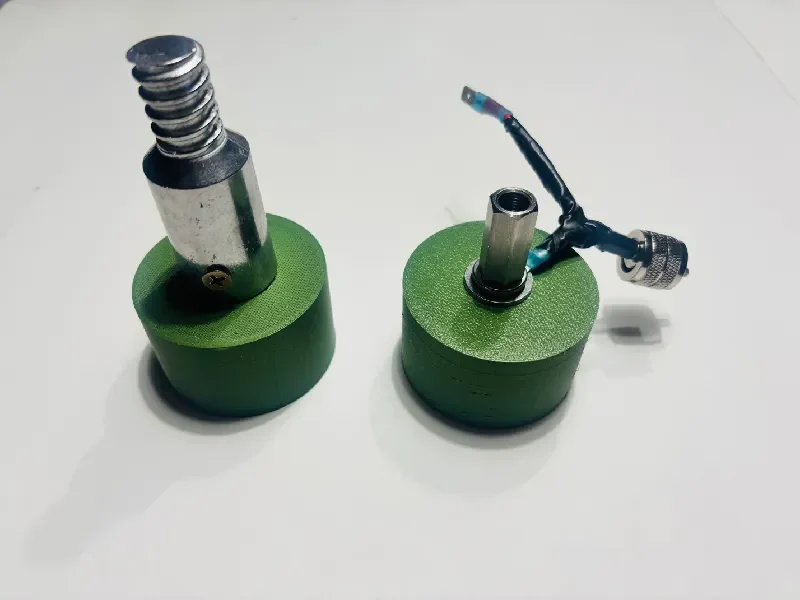

Чтобы установить диполь на штатив, навинтите деталь с надписью «Адатер штатива» на шпильку 3/8, которую обычно можно найти, отсоединив часть шарового шарнира штатива. Добавьте наконечник для замены резьбы ACME к детали с надписью «pvc-end-cap-1_5_stud», а затем вы можете повернуть ручку краски, соединенную с v-диполем. Затем просто поместите шпильку торцевой крышки на адаптер штатива. Я также рекомендую добавить к штативу грузовую сумку. Это может быть буквально все, что крепится к штативу и увеличивает вес основания.

Ниже приведены партнерские ссылки на детали, если они у вас еще не завалялись. Поднятый диполь предназначен для поддержки, но вы также можете использовать один из тех держателей флагов, которые вы паркуете на вершине и избегаете кольев в земле. Имейте в виду, что если вы держите диполь ближе к автомобилю, настройка будет немного сложнее, поскольку автомобиль сам будет соединяться с антенной, когда он будет опущен для настройки.

Примечания:

Для ручки малярного валика, которая используется для крепления V-образного диполя к малярному столбу, достаточно отпилить металлический кронштейн (который удержив��ет валик). Затем вы используете 20-миллиметровые U-образные болты, чтобы прикрепить его к V.

Я соединил несколько стяжек под зажимами роликовых ручек, чтобы снять нагрузку с коаксиального кабеля.

Отверстие в кронштейне v-диполя достаточно велико для адаптера SO-239, монтируемого на перегородке, но использовать коаксиальный кабель проще.

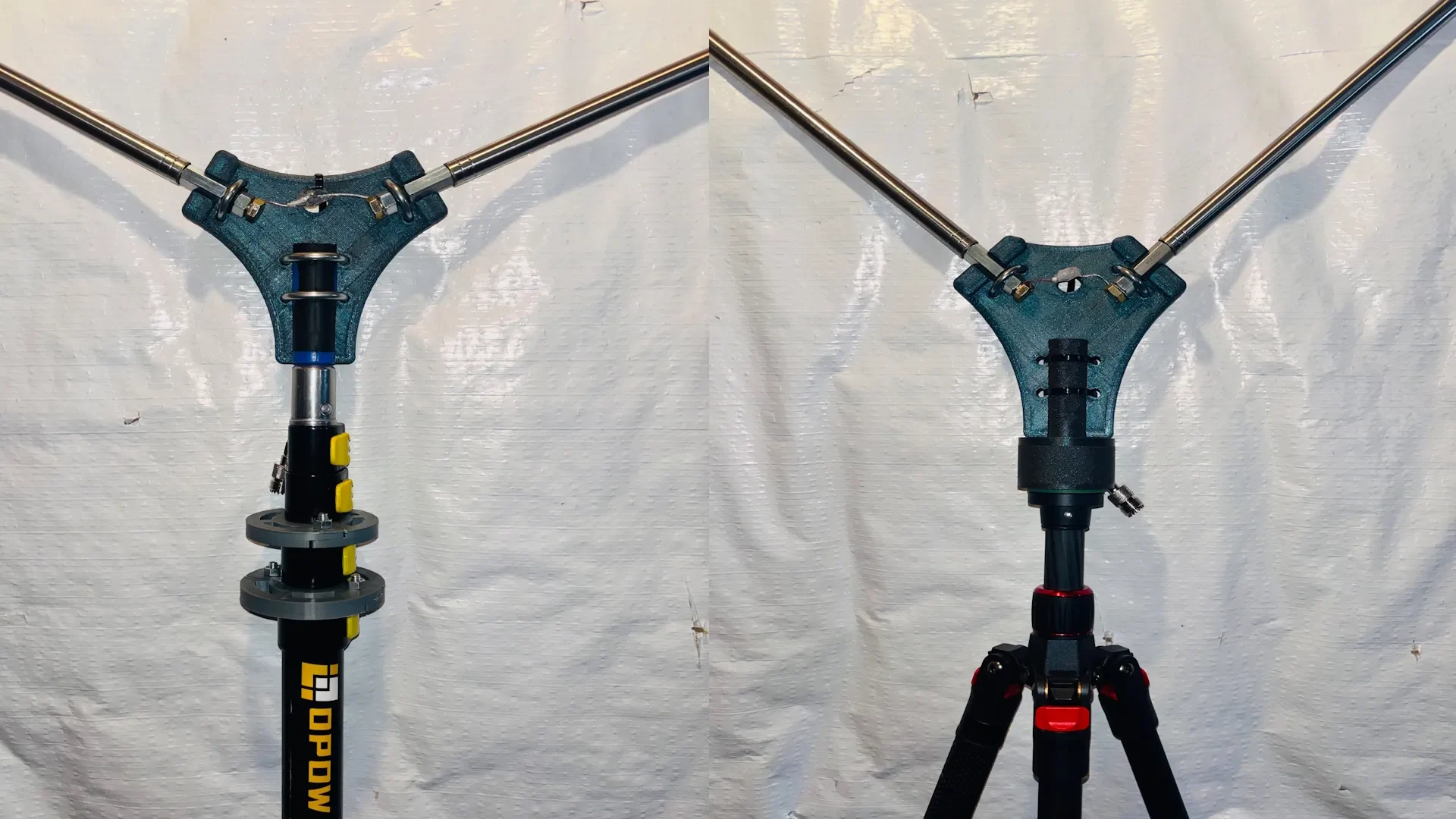

Я создал два разных кронштейна с ви-диполем; один под углом 90 градусов, а другой под углом 120 градусов между двумя хлыстами. Я использую версию с углом 90 градусов на штативе, чтобы держать кончики антенны выше от людей и животных, версию с углом 120 градусов на приподнятой опоре исключительно для лучшего согласования импеданса. Но вы определенно можете придерживаться того или другого.

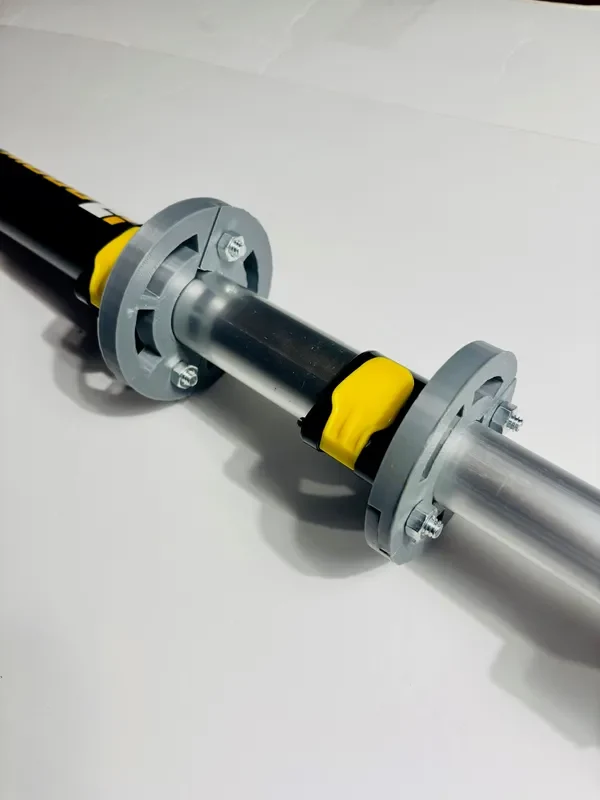

Существует множество различных типов полюсов, но если они имеют стандартную резьбу ACME, ��ни должны работать. Я купил себе 18-футовую версию, но есть и другие версии (23 и 30 футов), и мне хотелось бы услышать, работают ли они. Растяжки разделены, и их нужно соединить болтами, но в крайнем случае я использовал стяжки, которые отлично сработали.

Чтобы добраться до 40 метров: у меня уже была катушка Sporty 40 от Wolf River Coils, поэтому я решил купить вторую катушку, чтобы посмотреть, смогу ли я поднять этот диполь на 40 метров. К сожалению, катушки расположены слишком близко, а перекрестная связь затрудняет согласование. НО компания Wold River Coils продает удлинитель антенны длиной 4 фута, используемый для центрирования нагрузочных катушек, который на самом деле представляет собой две секции по 2 фута (с пометкой «Удлинители 24 дюйма» на странице заказа). Я размещаю одну из этих секций на каждом конце диполя, затем катушку, затем антенну (укороченную на 2 фута). Это достаточно разделило катушки, и теперь я могу работать на 40 метрах. Теоретически вы можете объединить любые две согласованные катушки и штыри с этой конфигурацией диполя с псевдоцентральной нагрузкой. Вы также можете использовать зажимы-крокодилы, чтобы прикрепить дополнительные 5+ метров проволоки к кончику каждого хлыста, чтобы создать приподнятую букву «М» на сорок метров.

Я успешно печатал и использовал отпечатки с использованием PETG-CF и ASA, и все мои заполнения составляют 50%.

2 U-образных болта 20 мм с гайками
