2-метровые J-штекерные/тонкие перевязочные материалы для ...

Когда вы находитесь в походе (или в POTA или SOTA) и хотите существенно увеличить расстояние действия вашей УКВ-радиостанции, J-Pole или Slim Jim — простой способ сделать это. Эта антенна сделана из двойного провода длиной 54 дюйма и сопротивлением 300 Ом. Я не буду здесь вдаваться в подробности о том, как ее сделать — в Интернете есть масса статей и видео, которые покажут вам это. По сути, вы припаиваете разъем на одном конце, делаете небольшой надрез в одном проводе на определенном расстоянии снизу, и, если вы делаете Slim-Jim, вы спаиваете два провода вместе вверху. Вот и все. Быстро и просто. Эта штука сворачивается в небольшой Катушку можно легко транспортировать и хранить. Когда вы находитесь в пути, вы поднимаете ее где-нибудь с помощью дерева (удочка и леска подойдут), и вы в воздухе.

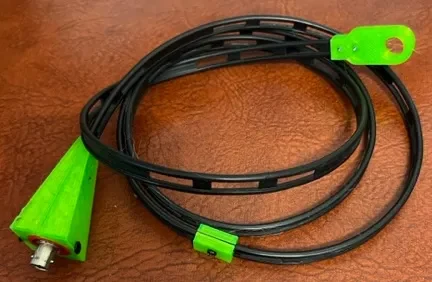

Итак, у нас есть детали, напечатанные на 3D-принтере, чтобы они выглядели сексуально. Есть три части следующим образом:

Верхняя часть, завершающая верх, с петлей для крепления лески и подъема ее.
Средняя часть, закрывающая место, где необходимо разрезать кабель. Это помогает укрепить слабое место и скрыть порез.
Нижняя часть, которая удерживает гнездовой разъем BNC для монтажа на панели (ваш друг здесь — Amazon).

Для сборки вам также понадобятся шурупы М3 по дереву или металлу и дрель с небольшим сверлом (3,5 мм), чтобы просверлить середину двухжильного кабеля для винтов.

Вот пара ссылок с более конкретными инструкциями по сборке:

https://www.qsl.net/wb3gck/jpole.htm

https://www.hamuniverse.com/2meter300ohmslimjim.html
