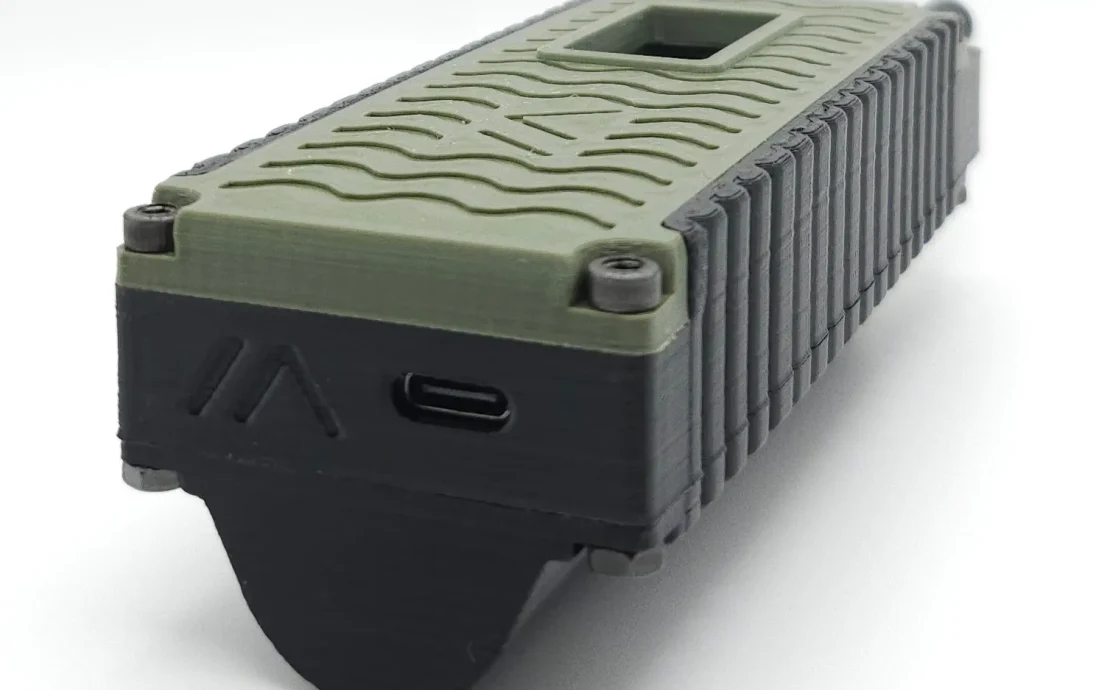

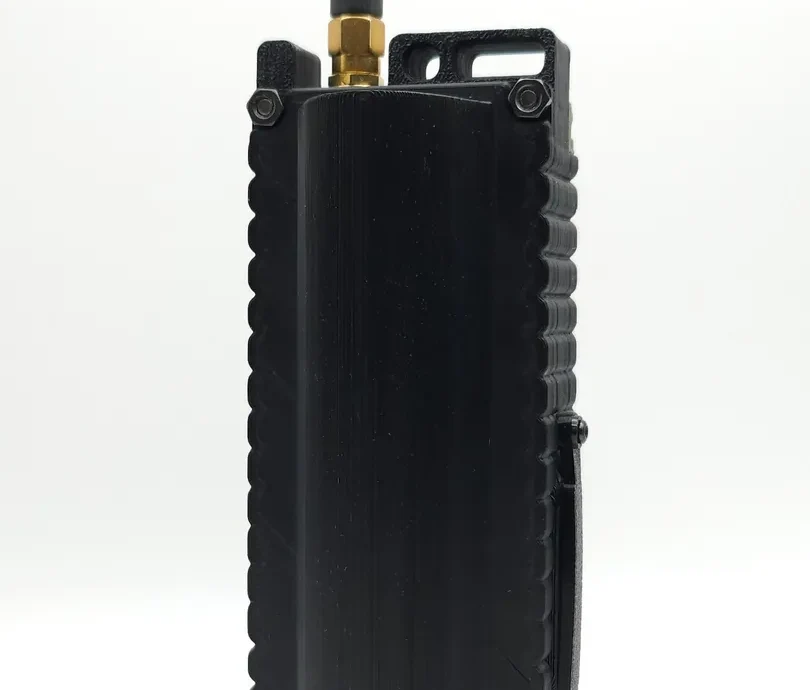

Корпус T-Beam Supreme для Meshtastic

**Вы можете приобрести этот и другие уже напечатанные футляры:**

Клиенты из США могут совершать покупки в QuantumShadow3D.
(https://www.etsy.com/shop/QuantumShadow3D)

Клиенты из Великобритании и ЕС могут совершать покупки в 3DChicken.
(https://www.3dchicken.co.uk)

Данные модели предназначены только для личного использования.
НЕ копируйте, не продавайте, не обменивайте и не получайте иной выгоды от моих проектов без моего явного разрешения.

Любой, кто заинтересован в лицензировании этого дизайна для некоммерческой (т. е. частной) продажи, может написать мне здесь, чтобы обсудить. Пожалуйста, соблюдайте выбранные мной ограничения лицензии Creative Commons (http://creativecommons.org/licenses/by-nc-nd/4.0/), и я призываю всех, кто увидит мои проекты на продажу, связаться со мной.

Учитывая все вышесказанное, переходим к моделям...

Обновление от 31 декабря 2023 г.:

Добавлена модель с более плотным прилеганием пуговиц на случай, если исходная пуговица слишком мала для отверстий.
Загружена деталь оконной прокладки толщиной 0,5 мм для использования с акриловыми окнами толщиной 1 мм, если акрил толщиной 1,5 мм найти невозможно.

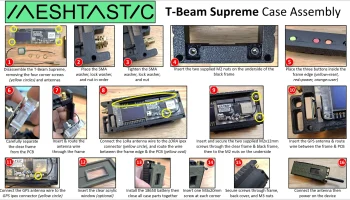

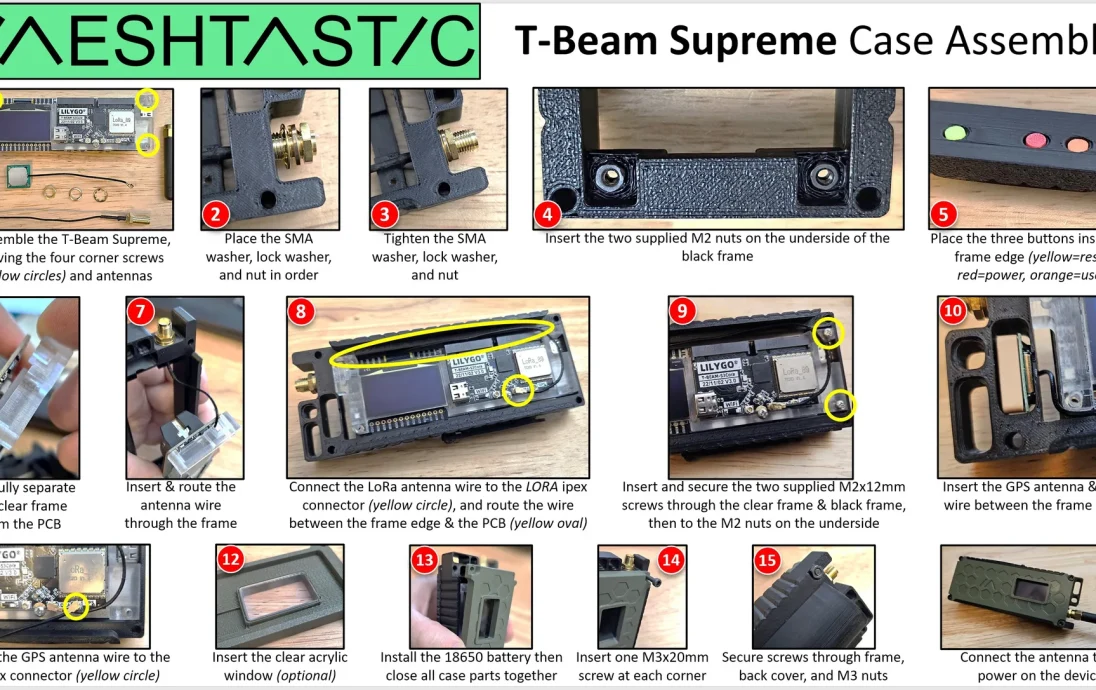

Добавил инструкцию по сборке в картинках.

Это случай плат T-Beam Supreme, разработанных с учетом проекта Meshtastic (https://meshtastic.org).

Для полного корпуса требуется пять моделей, а также винты с головкой под торцевой ключ и антенный кабель SMA (входит в комплект поставки T-Beam Supreme); обратитесь к списку деталей ниже.

Требуемое оборудование:

Четыре (4) винта с головкой под торцевой ключ M3x20 мм.
Четыре (4) гайки M3
Два (2) винта M2x12 мм.
Две (2) гайки M2
Батарея: ячейка 18650

Дополнительное оборудование:

Один (1) винт M2x10 мм (при использовании крышки кнопок из ТПУ)
Одна (1) гайка M2 (при использовании крышки кнопки из ТПУ)

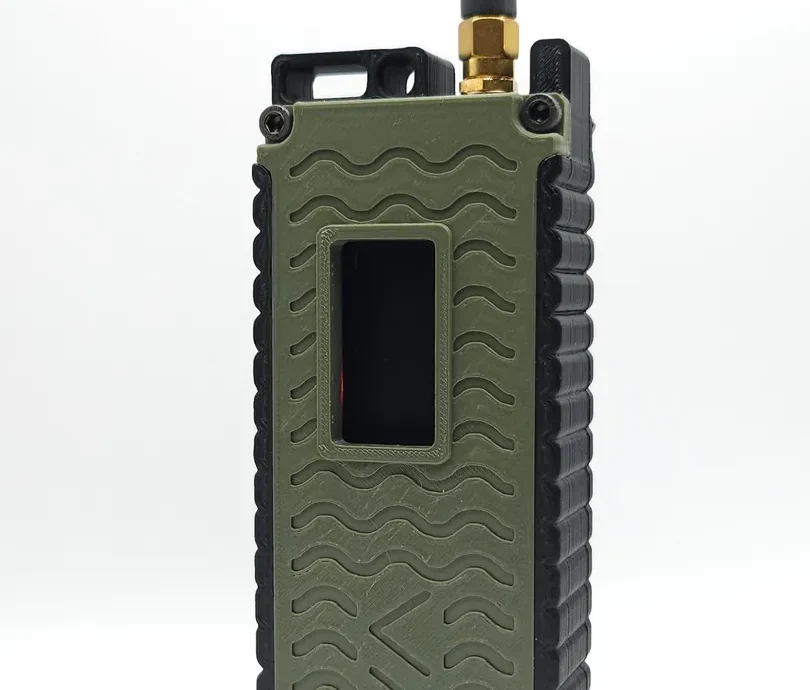

Акриловое окно, вырезанное лазером (см. примечание ниже)

Минимально необходимые файлы модели:

T-Beam_Supreme_back-18650
+ИЛИ+ T-Beam_Supreme_back-18650-плоский (имеет плоский край для устойчивости)
+ИЛИ+ T-Beam_Supreme_back-21700-плоский (требуется отпайка держателя батареи 18650)
+ИЛИ+ T-Beam_Supreme_back-21700-плоский (имеет плоский край для устойчивости)
T-Beam_Supreme_front-<шаблон>
+ИЛИ+ T-Beam_Supreme_front-noinsert- (если не используется акриловое окно, вырезанное лазером)
T-Beam_Supreme_frame-button-cover (при использовании крышки кнопок из ТПУ)
+ИЛИ+ T-Beam_Supreme_frame-no-button-cover (если не используется крышка кнопок из ТПУ)

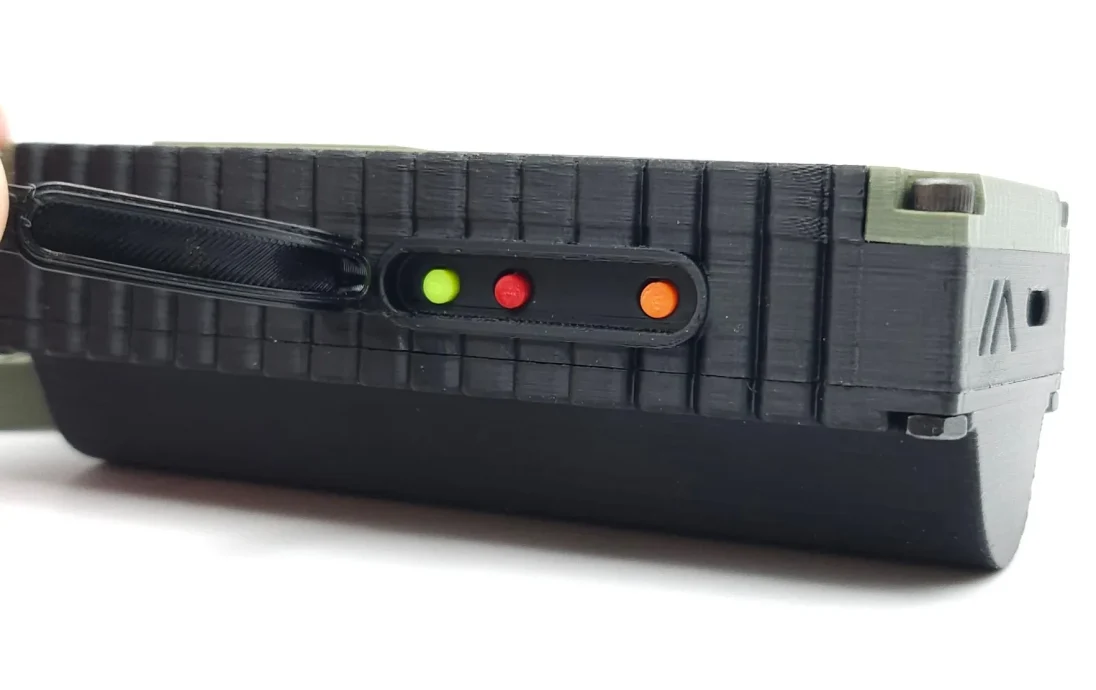

T-Beam_Supreme_button

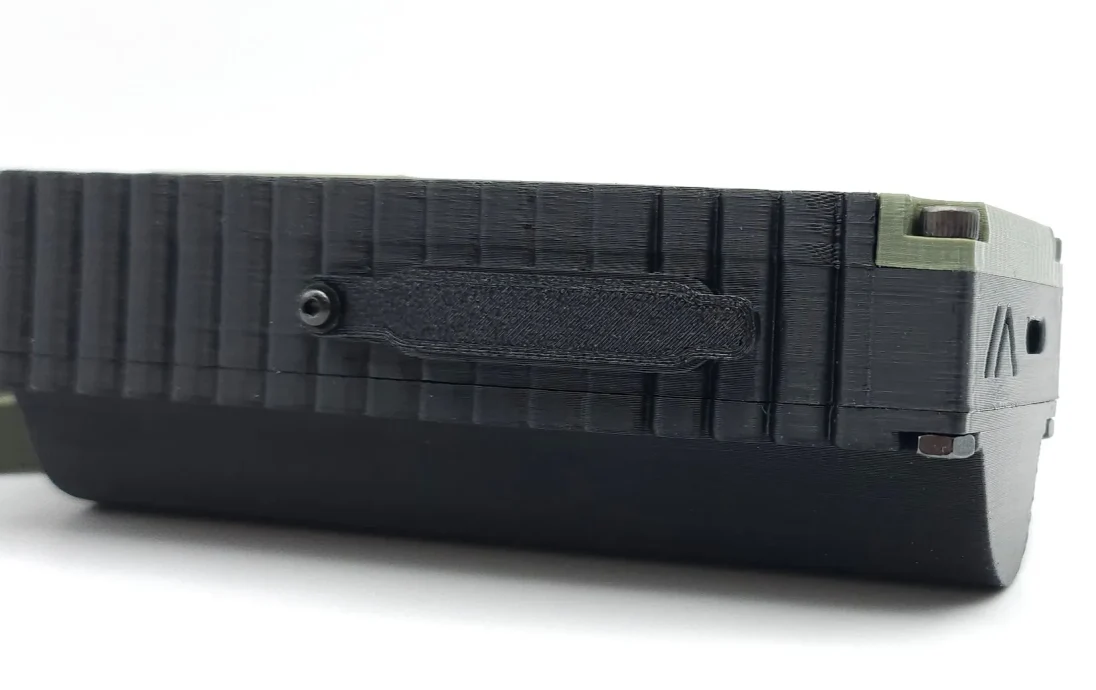

T-Beam_Supreme_button-пылезащитный чехол (опционально, печать из ТПУ)

Я также включил SVG-файл для дополнительного акрилового окна, вырезанного лазером, из акрила толщиной 1 или 1,5 мм. Если вы хотите такой, но у вас нет лазерного резака, я продаю его в своем магазине на Etsy.
