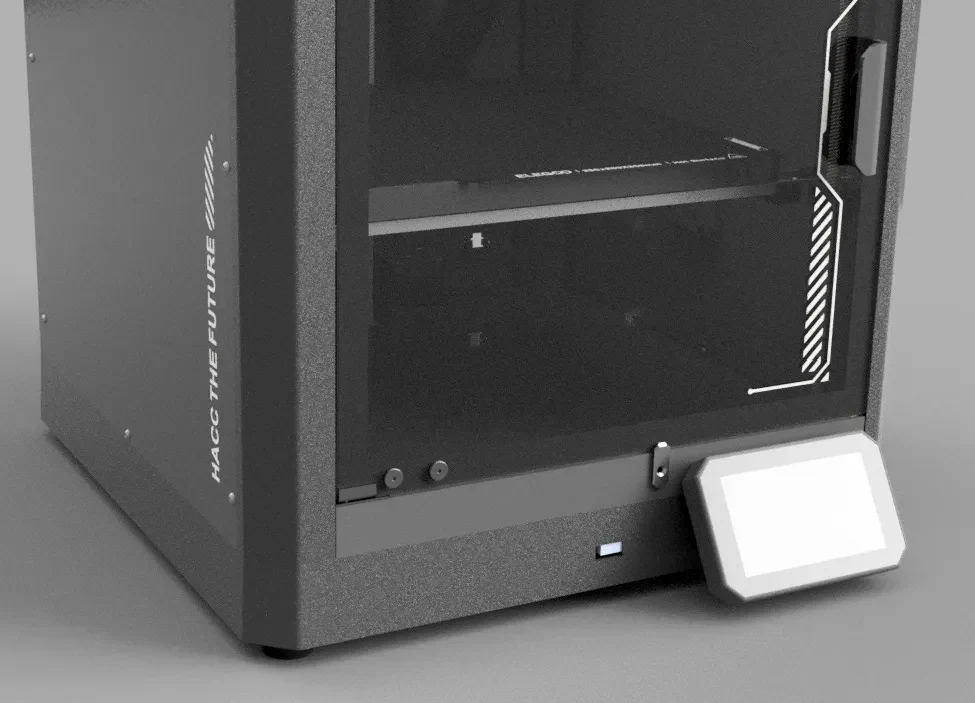

Магнитная дверная защелка с улучшенной антенной Wi-Fi для...

Я разработал это, чтобы решить две проблемы:

Если я не снял дверцу, я всегда боялся, что она откроется и сломается, когда я работаю над нижним отсеком электроники, потому что мне нужно будет положить принтер на левую сторону.

Штатная тонкопленочная антенна не имеет большого усиления, поэтому мне нужен был лучший способ незаметно смонтировать дипольную антенну, сделанную своими руками.

Защелка вполне удобна для щелчков вперед и назад, а дипольная антенна, хотя �� является дополнительной, значительно улучшает стабильность видеоподачи. Я включил инструкции по изготовлению базовой дипольной антенны с настройкой Wi-Fi 2,4G, изготовление которой занимает менее 15 минут.

Материалы

вам понадобятся вставки для термофиксации M3 в стиле ворон, винт M3 с потайной головкой длиной 6 мм и три магнита 6x3 для защелки (при желании вы можете использовать 6x1,5 мм, если предпочитаете более тонкую защелку).

Если вы делаете дипольную антенну, вам понадобится магнитная проволока (достаточно толстая, чтобы сохранять форму при изгибе), паяльник и термоусадочная трубка. Вы также можете просто оставить оригинальную антенну.

Инструкции

Эта модель предварительно поддерживает печать с высотой слоя 0,2 или 0,25 мм и не использует никаких подставок для слайсеров!
Распечатайте в следующей ориентации и снимите встроенные опоры (показаны желтым цветом ниже) с помощью отвертки, плоскогубцев и т. д. Я пробовал PETG, но не уверен, деформируется ли ABS в этой ориентации или нет.

Открутите петли дверцы и нижнюю проставку штатного принтера, аккуратно отсоедините штатную антенну.

Добавьте к напечатанной проставке две термофиксирующие вставки: одну для переднего отверстия для защелки, а другую для места крепления дверной петли.

вклейте один магнит в отверстие диаметром 6 мм в передней части проставки, вклейте два магнита в защелку. оба магнита следует расположить так, чтобы они притягивались к дверному магниту.

прикрутите защелку к дверной проставке с помощью винта с потайной головкой М3. защелка должна быть слегка ослаблена, чтобы ее можно было поворачивать вперед и назад между положениями магнита. Немного синего фиксатора ниток может помочь, но не обязательно.

При использовании штатной антенны соберите ее как обычно, используя сменную прокладку, или замените ее дипольной антенной, сделанной своими руками, описанной ниже, и вставьте ее в кронштейны внутри проставки.

Изготовление дипольной антенны (опционально)

Нужны запчасти. ножницы, зажигалка, термоусадочная трубка, провод с твердым сердечником (калибр не имеет большого значения, но должен быть жестким), старая антенна SMA от ноутбука или OEM-антенна CC, пр��пой и паяльник.

Отпаяйте разъем SMA от штатной пленочной антенны, соскоблите или выжгите эмаль на медном проводе и залудите припоем.

припаяйте внутреннюю линию коаксиального кабеля SMA к одному из медных проводов.

термоусадка вокруг паяного соединения для изоляции

припаяйте второй провод к внешней стороне коаксиального разъема SMA

термоусадка снаружи

Плотно согните опоры плоскогубцами или чем-то подобным на 90 градусов.

отмерьте 30,5 мм (четверть длины волны) от точки изгиба и отрежьте каждую сторону до нужной длины.

Антенна готова!

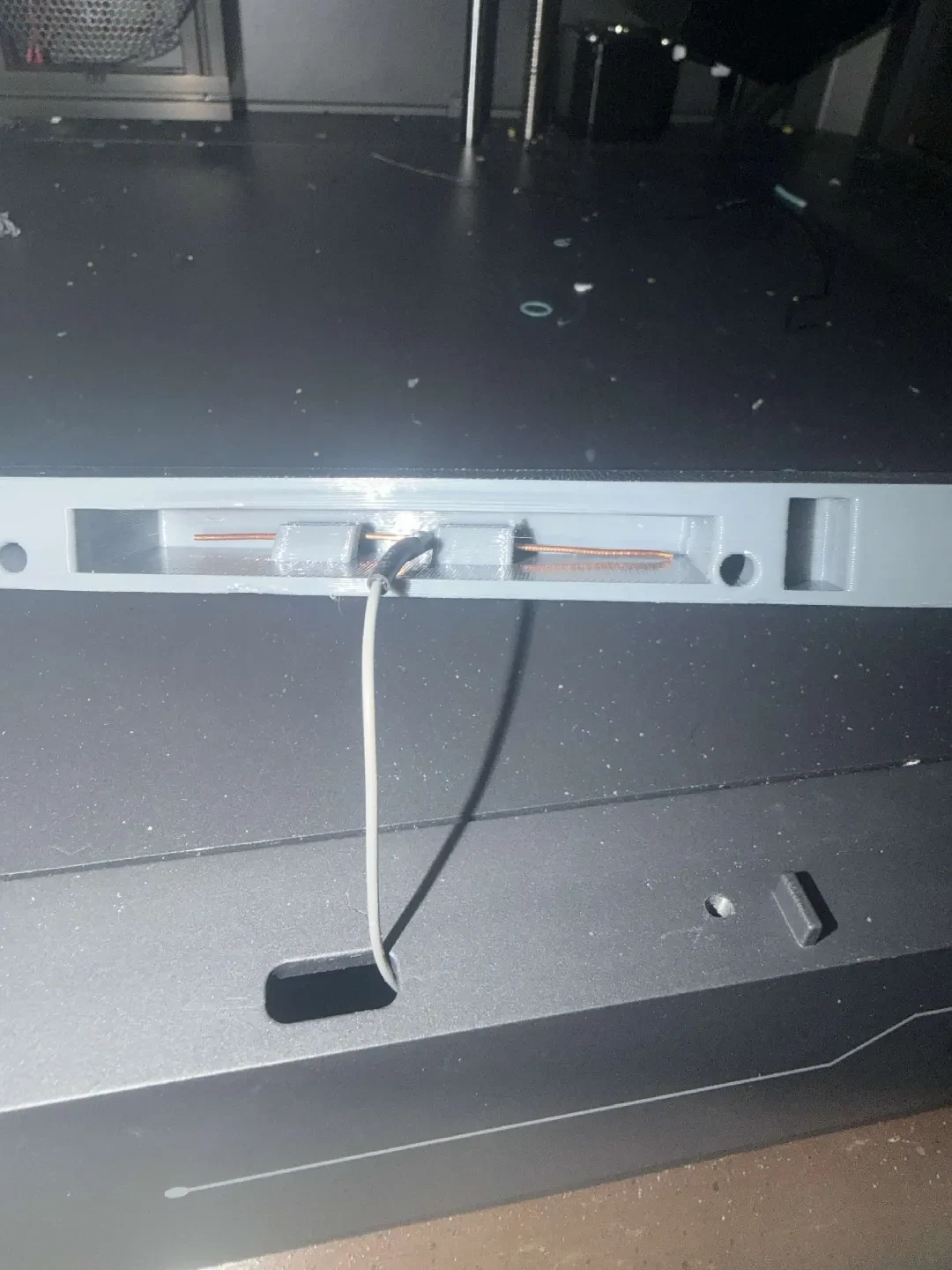

Дипольная антенна установлена:
