Корпус/корпус для печатной платы ratgdo32, v2.53i, v2.52i..

Поскольку многие из новых устройств открывания гаражных ворот Chamberlin/LiftMaster не имеют съемных крышек для фонарей, в том числе и мой, я решил сделать корпус, чтобы предотвратить замыкание и обеспечить должную защиту печатной платы.

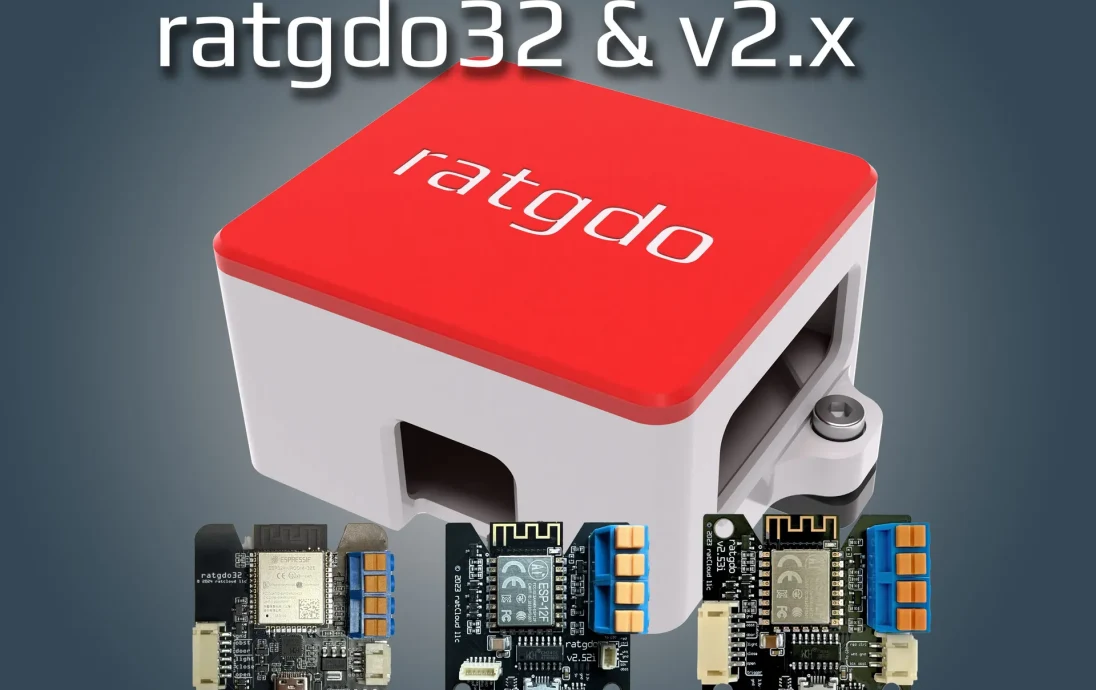

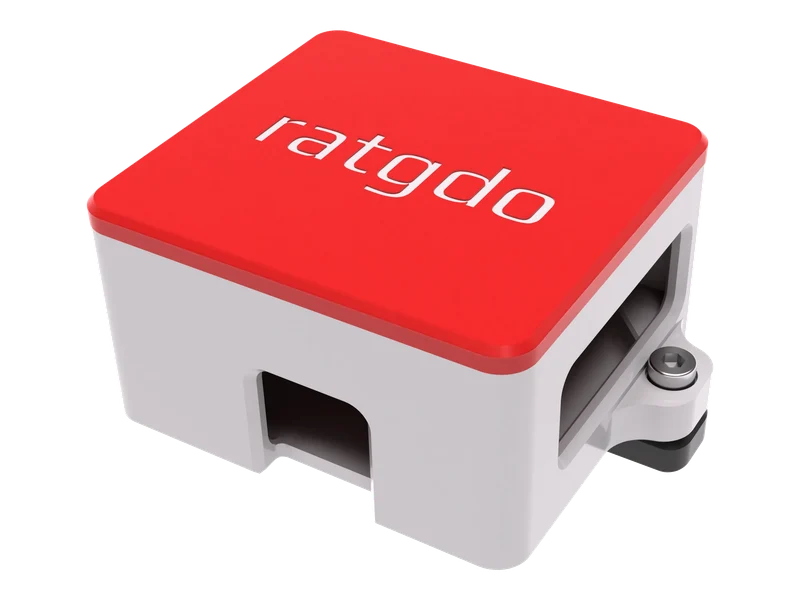

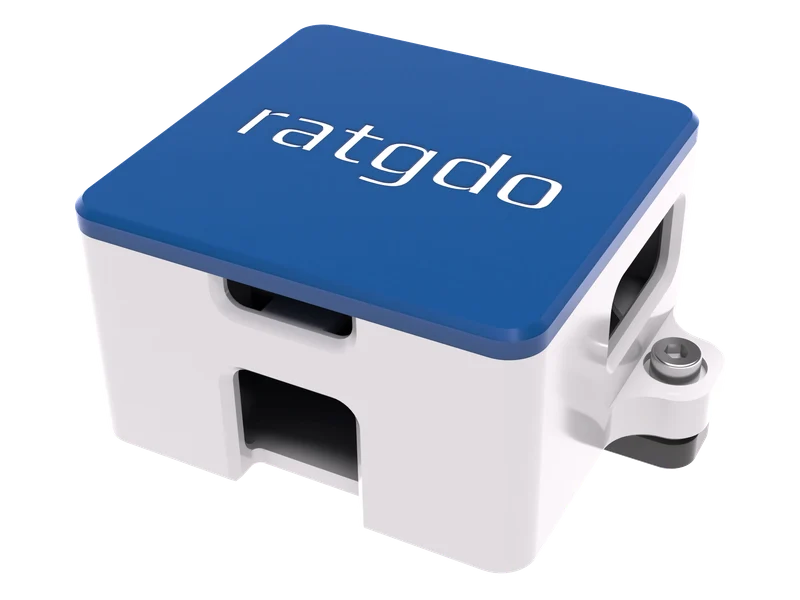

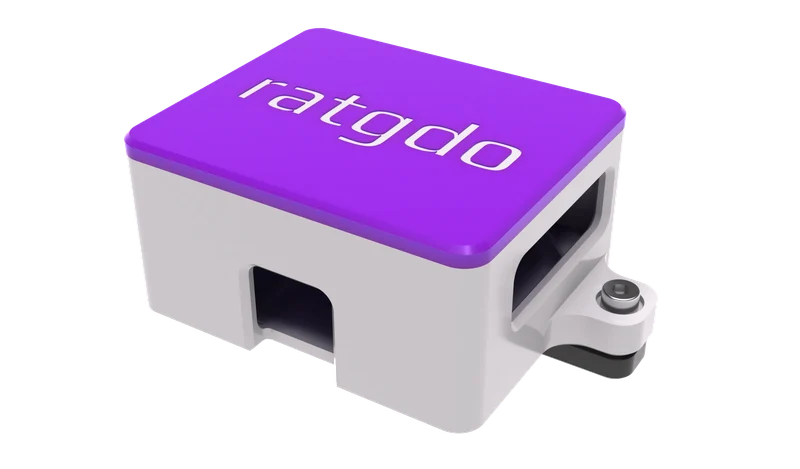

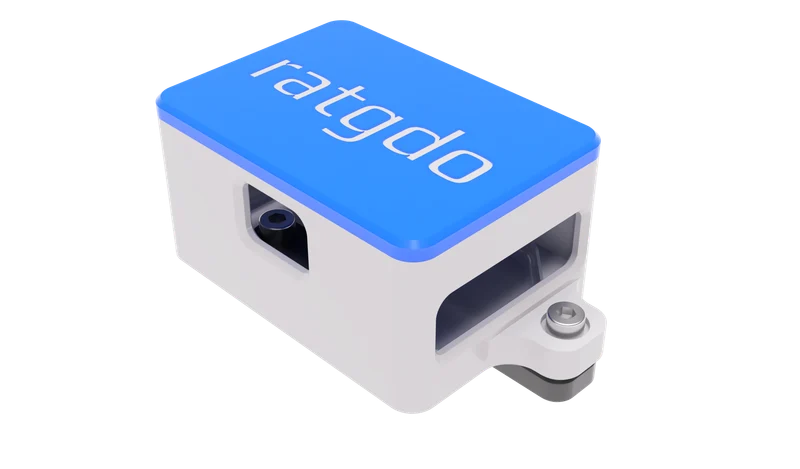

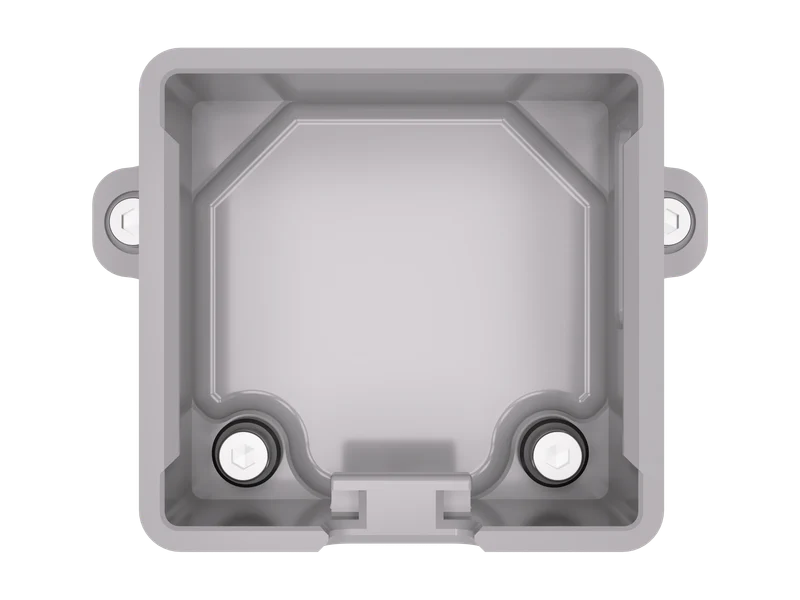

Это корпус для печатной платы ratgdo32 и ratgdo v2.x. Он оснащен съемной крышкой с защелкой, которая также может быть двусторонней.

Особая благодарность @justinsmonty_948725 за терпение, измерения и время, потраченное на поддержку версии 2.5i.

Особая благодарность @MichaelUhlman_998494 за арендованную плату v2.53i! Вы сыграли неоценимую роль в распространении этой версии среди людей!

Существует 2 набора опций STL и 7 вариантов плат.

Тепловая вставка (рекомендуется)
ratgdo32 — Встроенный ESP
v2.53i — Встроенный ESP
v2.52i — встроенный ESP
v2.5i — встроенный ESP
v2.5 — Съемный ESP
v2.0 — Расстояние между отверстиями 19 мм — Съемный ESP
v2.0 — Расстояние между отверстиями 12,8 мм — Съемный ESP
Саморез M3 (винты вкручиваются непосредственно в пластик)
ratgdo32 — Встроенный ESP
v2.53i — Встроенный ESP
v2.52i — встроен��ый ESP
v2.5i — встроенный ESP
v2.5 — Съемный ESP
v2.0 — Расстояние между отверстиями 19 мм — Съемный ESP
v2.0 — Расстояние между отверстиями 12,8 мм — Съемный ESP
Ратгдо32:

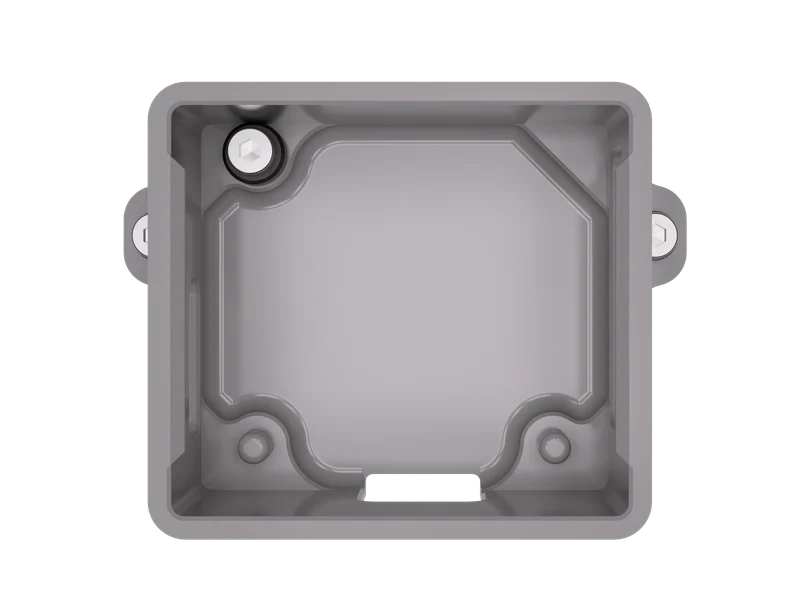

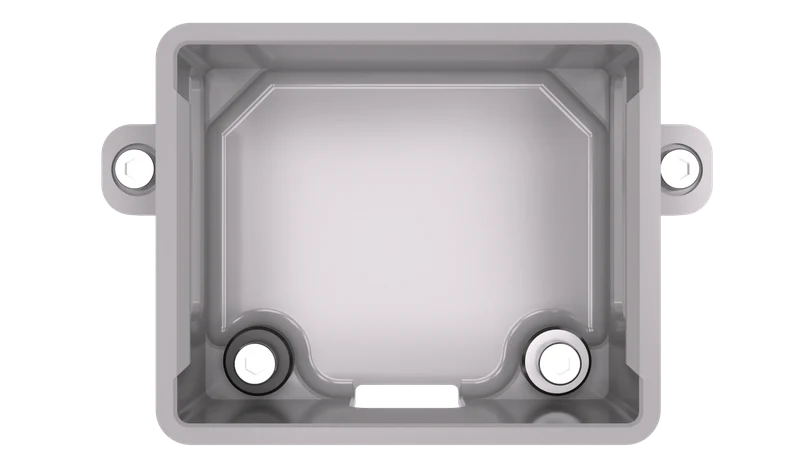

Чтобы надежно закрепить плату ratgdo32 в корпусе, совместите порт USB-C с центром отверстия. После выравнивания используйте винт и шайбу, чтобы закрепить печатную плату на месте, закрепив ее в углу, как показано ниже.

Снятие напряжения для версии 2.52i:

Компенсатор натяжения для 2.52i не является обязательным, но рекомендуется, поскольку разъемы хрупкие. Он был протестирован с застежками-молниями шириной 2 мм и 2,5 мм, рекомендуется ширина 2 мм. Она была специально разработана таким образом, чтобы плату можно было установить на месте, сохранив при этом провода, прикрепленные к печатной плате.

В крышку встроены выемки на тот случай, если головка стяжки будет выступать за верхнюю часть корпуса.

Определение расстояния между отверстиями для версии 2.0:

Измерение соответствует арктангенсу каждого отверстия. Другими словами, край отверстия к краю отверстия. Вы можете измерить расстояние между отверстиями, как показано ниже, чтобы определить, какой у вас вариант. Если у вас нет штангенциркуля, то можно воспользоваться линейкой в ​​сантиметрах.

Еще один способ отличить v2.0 12,8 мм от v2.0 19 мм — это то, что у 19 мм есть текст об авторских правах посередине, а у 12,8 мм — нет.

Способы монтажа
Магниты!

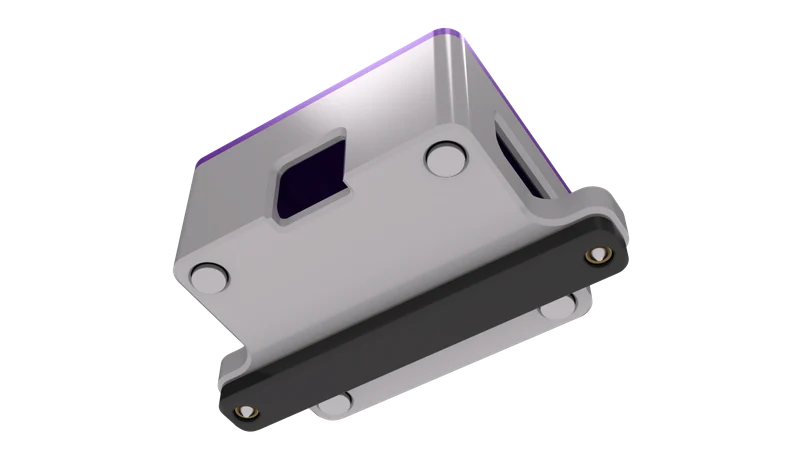

Винтовое крепление с задним ремнем для возможности установки с использованием уже имеющегося уголка с перфорацией или прорезями.
Застежка-молния
Спецификация материалов:
2x-4x термофиксирующие вставки (M3x5x4) (опция для США) (Amazon)
Требуется только для версии с тепловой вставкой
Инструмент для термовставки (дополнительно)
Вариант комплекта (включает инструмент и термовставки)
4x-6 мм х 3 мм магнита
Необязательно
1x — 2x — M3 x 8 мм винты SHCS
Только 1 для платы v2.53i
2 винта SHCS M3 x 14 мм
Используется только для крепления заднего ремня к имеющемуся уголку с перфорацией/прорезью.
Застежки-молнии — рекомендуется ширина 2 мм. Это необходимо только для версии 2.52i, если используется компенсатор натяжения.
Настройки печати:
4 Периметры/стены
25% заполнение
Ширина линии 0,4 мм
5 верхних и нижних слоев
Детали предварительно ориентированы в правильном положении для печати.
Никаких опор!
Если вам нравится моя работа

У вас нет 3D-принтера или вам нужен полный комплект?

Список изменений:
19.01.25: Обновлено: добавлен ratgdo32.
17.01.24: Обновлено, включая версию 2.53i.
12.12.23: Обновлено, включая версию 2.52i.
20.11.23: Добавлена поддержка ESP32 D1 mini для версии 2.5.
19.11.23: Добавлена ​​поддержка LOLIN D1 Mini v4 для v2.5. STL могут работать для других вариантов ESP. Какие именно, не стесняйтесь сообщать в комментариях.
15.11.23: Обновлено, включая версию 2.5i.
09.11.23: Обновлены базовые и задние ремни для версии 2.5: они стали немного шире для углового монтажа с перфорацией/прорезями. Только уши изменены на несколько мм. Эти изменения не требуют повторной печати, если только у вас не возникнут проблемы с установкой под углом с перфорацией или прорезями с помощью заднего ремня.
07.11.23: Обновлено, включая версию 2.5!
19.10.23: Обновлены версии саморезов: отверстия стали более узкими, чтобы шурупы ввинчивались немного сильнее.
18.10.23: Загружены новые файлы для учета изменения расстояния между отверстиями. Похоже, это было более недавнее изменение для печатных плат, отправленных/доставленных примерно в эту дату. Оба варианта расположения отверстий по-прежнему маркируются на печатной плате ��ак «v2.0».
