Дуга гибки труб для антенны MLA-30+
Параметры:
Высота слоя 0,2 мм
Сопло 0,4 мм/ширина линии
~20% заполнение (не критично)
Любой твердый материал
Печатает ровно, без подставок (вылет 45 градусов).

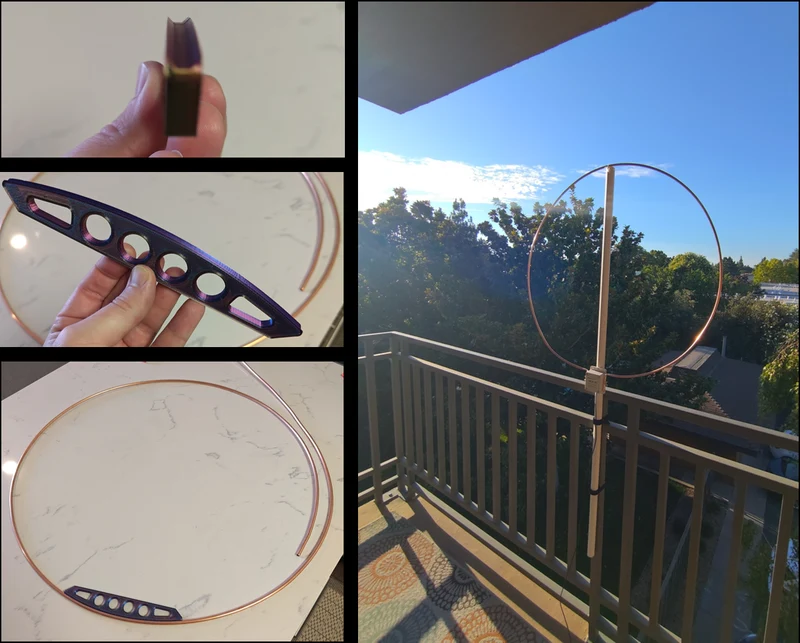

Для тех, кто хочет заменить петлевой провод коротковолновой антенны MLA-30+ на отрезок жесткой медной трубки с внешним диаметром 1/4 дюйма (6,35 мм). Это очень простой ручной инструмент, помогающий придать трубке форму круга диаметром около 26,5 футов (673 мм).
Добавлены отверстия для пальцев, чтобы уменьшить материал и облегчить захват. Предназначен для придания формы трубке, поскольку она лежит на плоской поверхности. Он включает в себя трехточечную контактную канавку на стороне дуги для направления трубки и специально разработан для медных трубок диаметром 1/4 дюйма, которые обычно доступны в магазинах бытовой техники для холодильного оборудования.
Диаметр 26,5 футов рассчитан как диаметр петли до центра трубки (с учетом диаметра трубки). Практически есть место для регулировки благодаря гибкости трубки.
Чтобы придать трубке форму, требуется хорошее усилие захвата, но с первой попытки мне удалось довольно близко подойти к ней после пары обходов петли, лежа на плоской поверхности, перемещая инструмент на половину его длины за раз.
Не забудьте оставить дополнительные трубки на концах для обеспечения контакта с коробкой MLA-30+ LNA! Я отметил один полный оборот, прежде чем согнуть концы на 90 градусов для МШУ, оставив несколько дополнительных дюймов с обеих сторон, затем сплющил концы трубки и отметил ближайшее место, где нужно просверлить контактные отверстия.
Предназначен для печати с высотой слоя 0,2 мм и шириной сопла/линии 0,4 мм. Очевидно, это не суперразмер или критически важная детал�� из-за гибкости меди. Напечатано здесь с использованием того PLA, который я уже загрузил, и с заполнением 20%.
