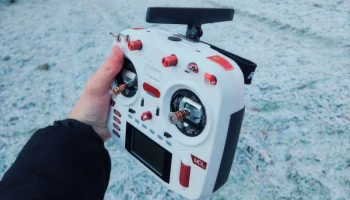

Мод складной антенны RadioMaster Bandit Micro ExpressLRS ...

Требования:
Радиочастотный модуль Bandit Micro ExpressLRS 915 МГц
Антенна Tango 2 (вы можете купить ее отдельно, среди прочего, на сайте TBS)
ПЛА/ПЭТГ
Маленький файл
1. Сборка складной антенны.
Снимите оригинальный шарнир антенны Tango 2: постучите по первой металлической оси, чтобы вытащить его, снимите шарнир и постучите по второму, меньшему размеру, чтобы вытащить его.
Соберите его обратно, используя новый шарнир, напечатанный на 3D-принтере, оси входят в те же пазы, что и оригинал. Вы можете вернуть их на место с помощью отвертки и небольшого молотка.
2 — Подача документов

Необходимо опилить 2 детали: нижнюю часть с пластиковым креплением SMA и верхнюю крышку, чтобы петля могла свободно вращаться и можно было закрыть крышку модуля.

Нижняя оболочка:

Распечатайте деталь заранее, чтобы удалить ровно столько материала, чтобы она могла защелкнуться. Вот как это должно выглядеть:

Верхняя крышка:

В обведенной области было немного пластика, который не позволял нам закрыть крышку с установленным шарниром, отшлифуйте ее, как показано, и проверьте ее установку, пока она не закроется должным образом.

3 — Окончательная сборка
Пропустите кабель UFL через «base.stl» под печатной платой точно так же, как раньше прокладывался SMA.
вставьте «base.stl» в модуль, защелкните «hinge.stl» на месте, снова подключите UFL, и все готово!
