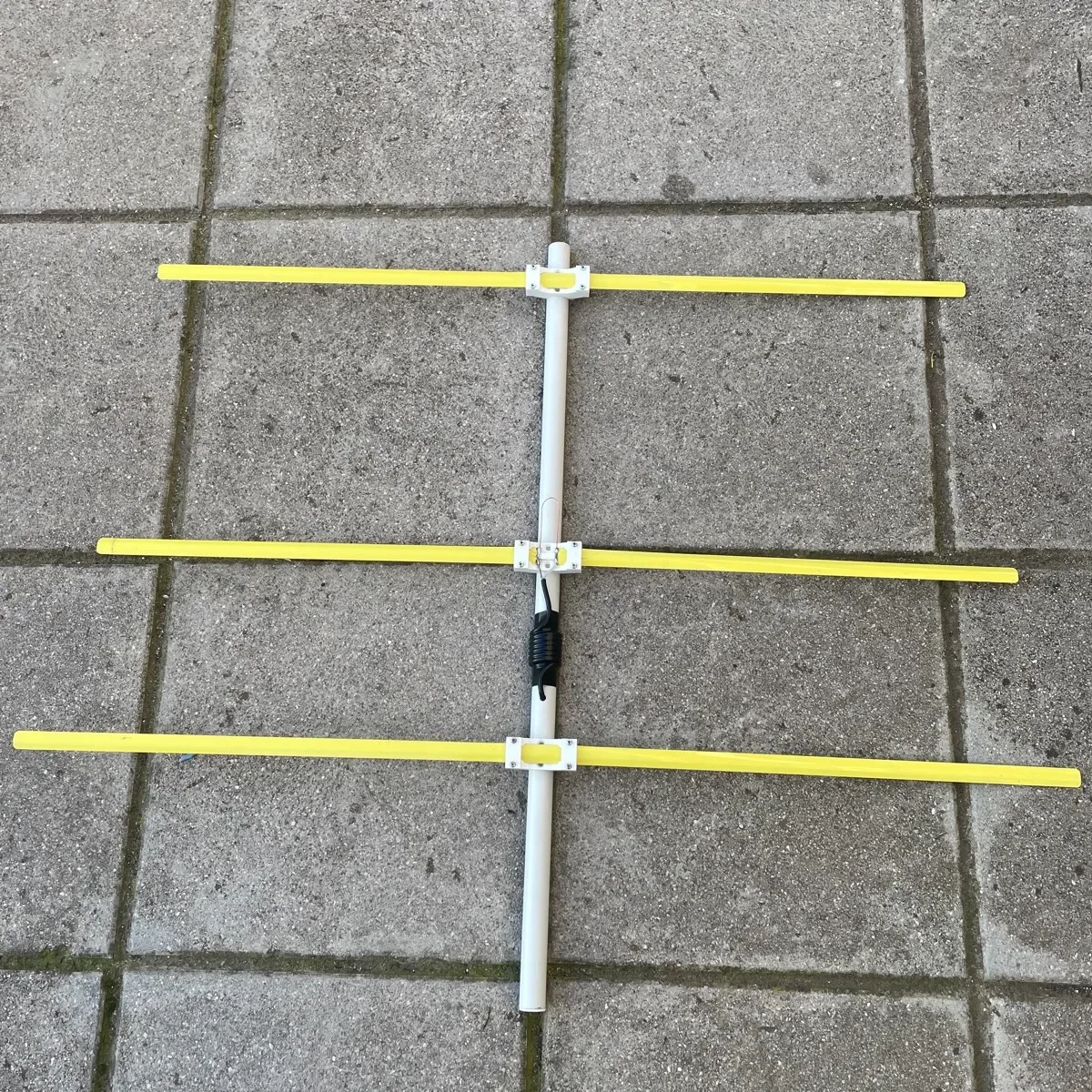

Рулетка антенна Яги 2м

Я построил его, используя:

Всего ~3 м рулетки, ширина 19 мм (¾ дюйма)
~80 см трубки из ПВХ диаметром 25 мм.
Кабель RG58

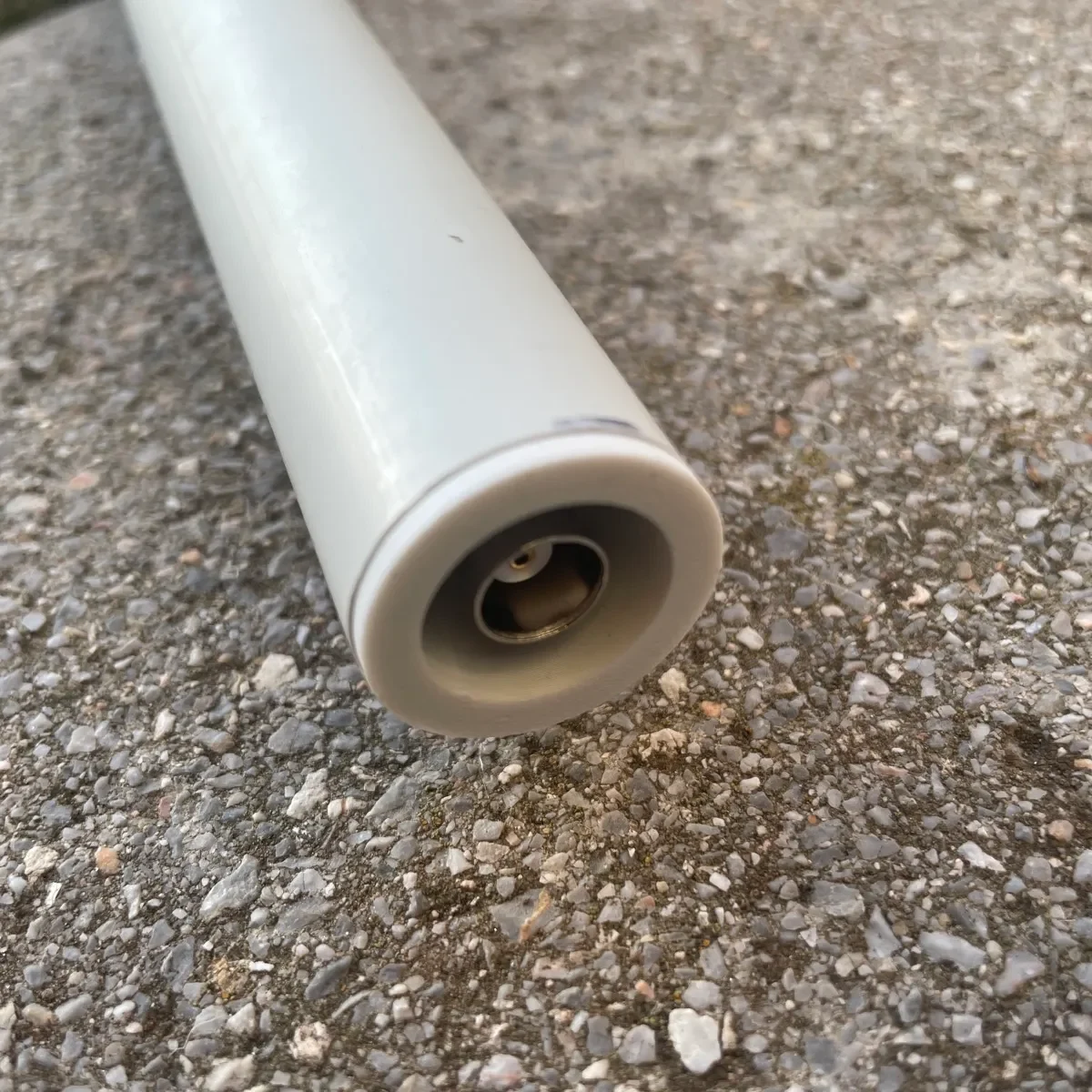

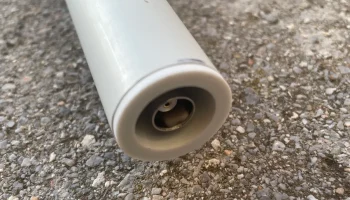

1 гнездовая розетка BNC для монтажа на панели (примечание)

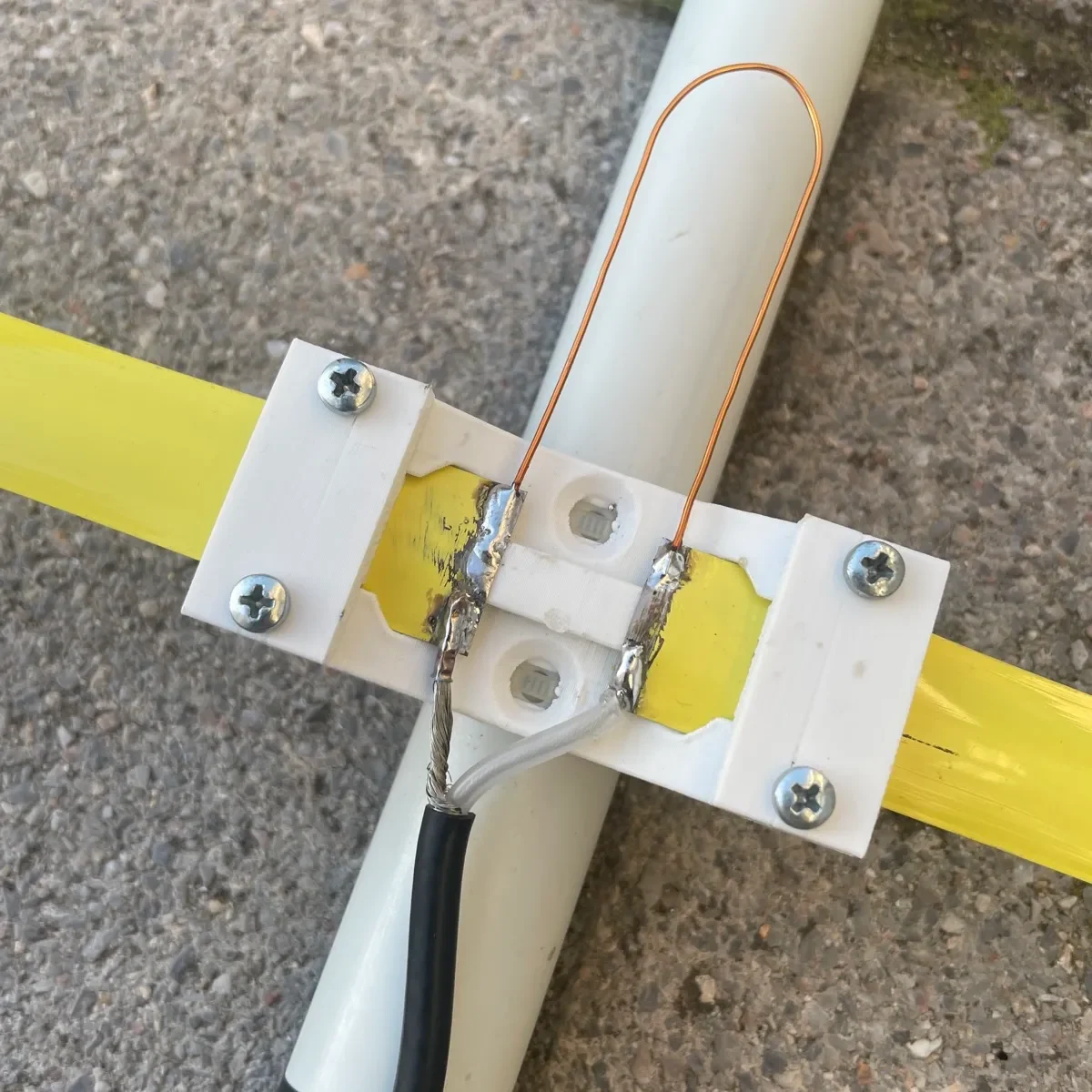

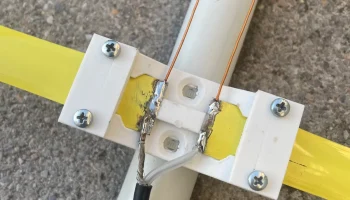

кусок проволоки в качестве шпильки
6 винтов M3x16 и 6 гаек M3.
изолента

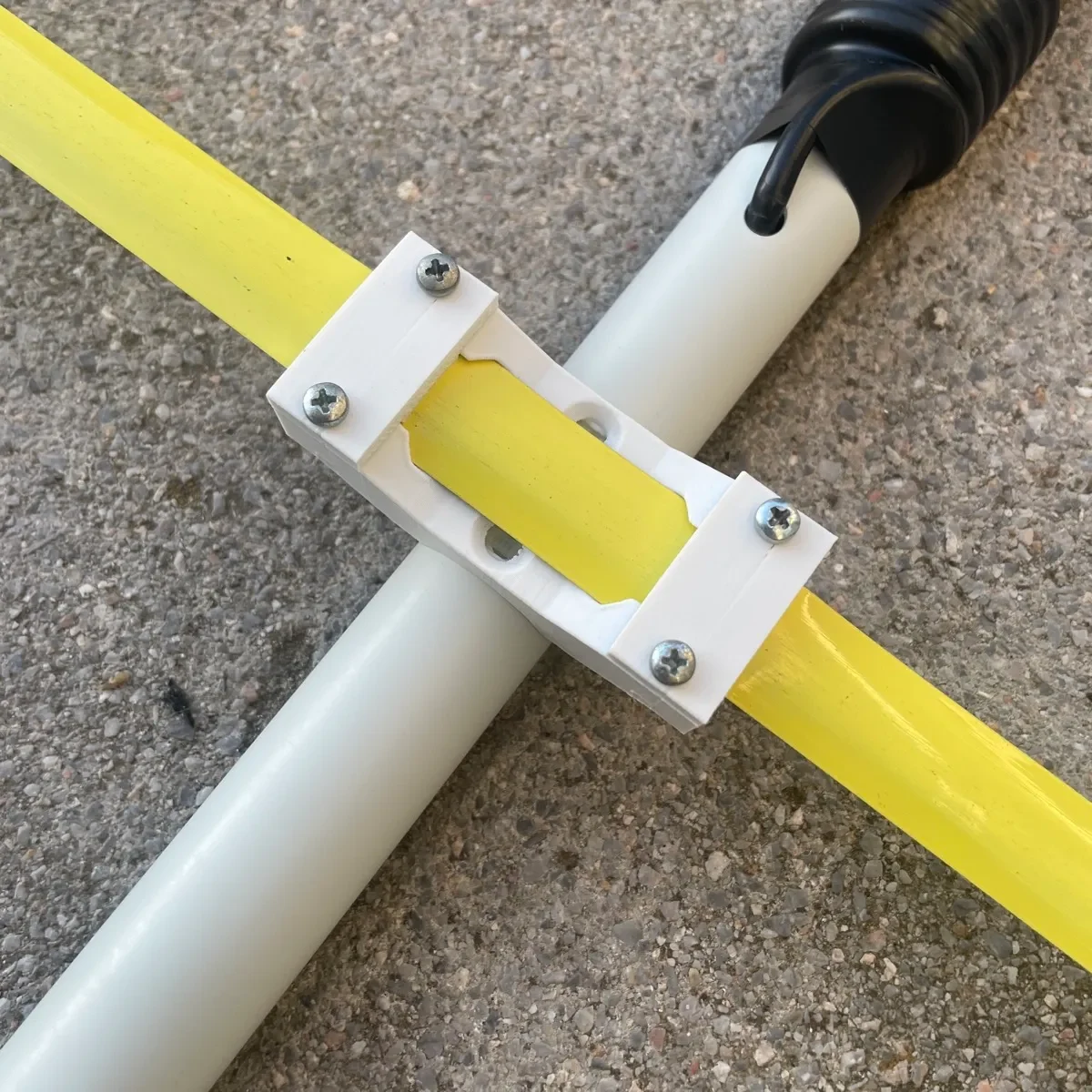

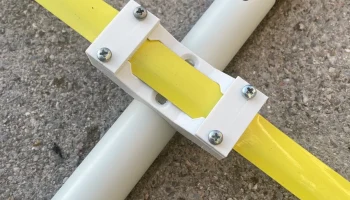

Идея 3D-деталей этой модели.

Почти во всех доступных моделях используется рулетка диаметром 1 дюйм, а я хотел построить ее с рулеткой 19 мм (¾ дюйма). Я настроил его с помощью nanoVNA и обнаружил, что КСВ будет лучше, если увеличить длину ведомых элементов с 451 мм до 468 мм.

Я использовал его для отправки сообщений APRS на МКС с помощью радиостанции Quansheng UV-K5 (со специальной прошивкой), и она работала нормально.

Инструкции и размеры можно найти в этих статьях:
https://theleggios.net/wb2hol/projects/rdf/tape_bm.htm
https://nt1k.com/vhf-3el-tape-measure-yagi/
