Складное крепление для антенны ImpulseRC Alien 5 дюймов

Для сборки вам понадобятся такие предметы:
3x М3x10
1x М3x25
2 гайки М3
2 антенные трубки (внешний диаметр 3 мм, внутренний 1,5 мм или 2 мм)

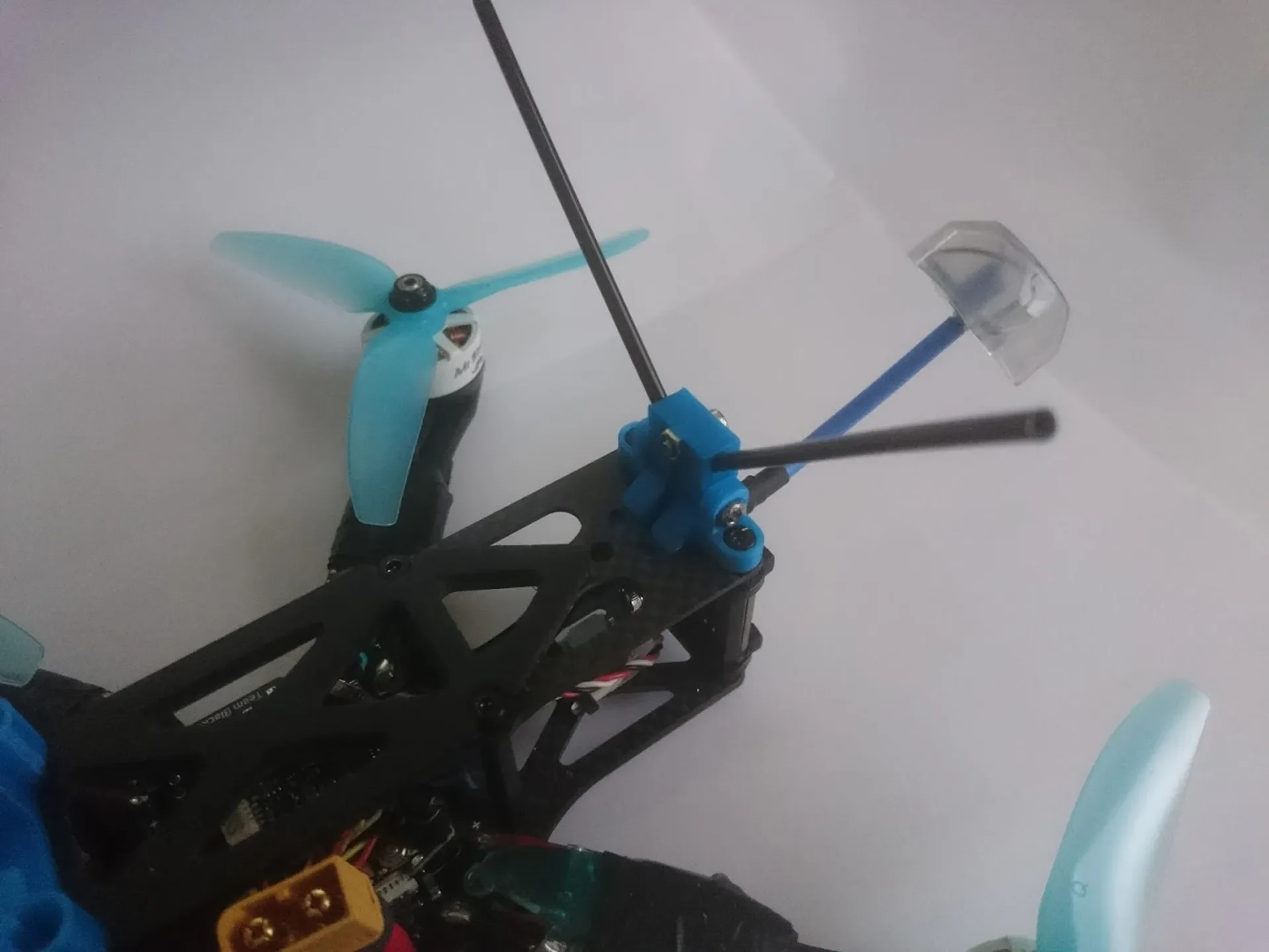

Есть две версии движущейся части: одна плоская, а вторая зигзагообразная, единственная разница заключается в сторонах, которые соединяются друг с другом. Я думал, что плоская часть может быть проблематичной, но она хорошо работает с обеими версиями.

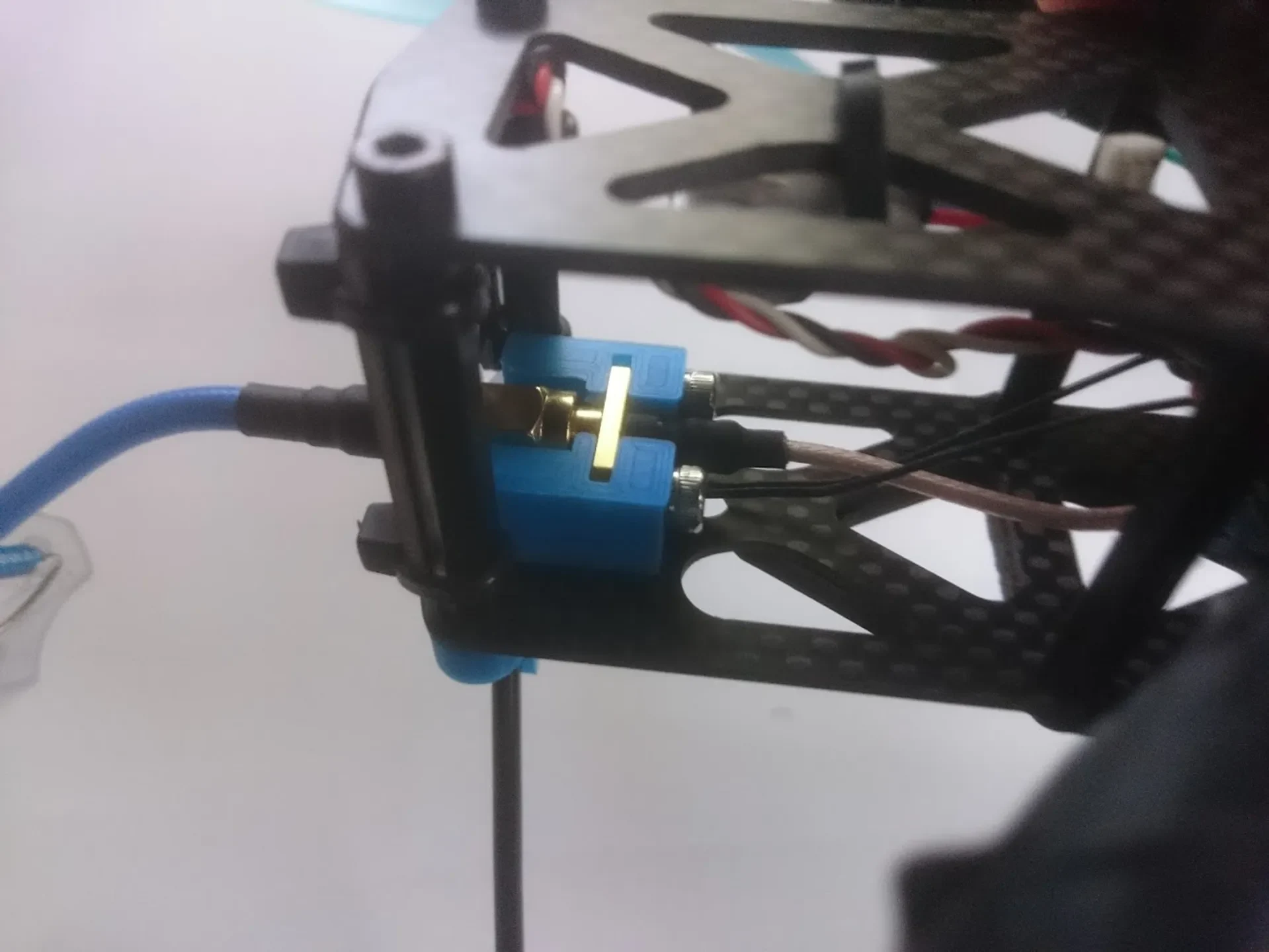

вставьте разъем VTX с уже установленной антенной в слот
вставьте в отверстия 2 винта М3х10 и закрепите ими разъем антенны видеопередатчика
Прежде чем надевать держатель на верхнюю рамку, возьмите оба RC-кабеля и вставьте их в паз держателя, после чего наденьте держатель на верхнюю часть рамы.
З��крепите держатель на раме с помощью болтов, уже входящих в комплект поставки Alien.
возьмите антенны и наденьте на них трубки
вставьте деталь «holder_clamp_back» в держатель, направив ее прямо вверх.
вставьте трубки в заднюю часть зажима, возьмите переднюю часть зажима и соедините их вместе.
возьмите болт M3x10 и гайку M3 и закрепите зажим вместе, достаточно туго, чтобы удерживать антенны.

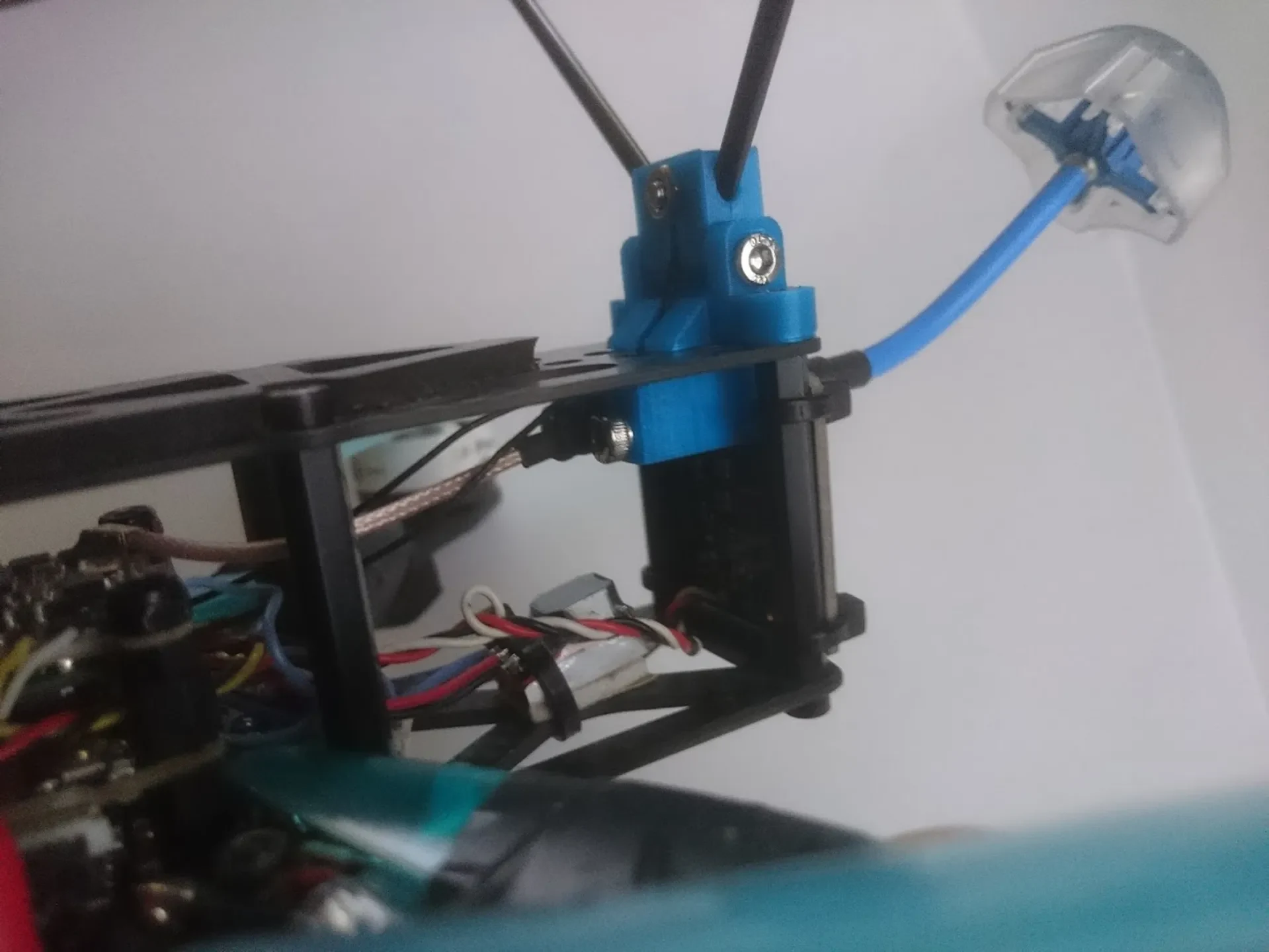

возьмите болт М3х25 и проденьте его через боковую часть держателя, через хомут на другую сторону, закрепите гайкой М3 (есть сторона с формой гайки М3, чтобы удерживать гайку)
прибыль!!!

Не уверен, подойдет ли он к другим версиям Alien. (или любой другой дрон..)

Держатель видеопередатчика предназначен для антенного разъема SMA, который поставляется с моим TBS Unify Pro 5G8 V3. У меня уже была резьба в обоих отверстиях для винтов, поэтому он хорошо подходил к винтам M3.

В держателе удобно помещаются две отводные антенны от моего Frsky X4R-SB.

У меня возникла проблема со способом крепления антенных трубок мистера Стила (одна была обращена вверх, а другая — вниз). Когда я клал его в рюкзак для дрона, это было плохо: он всегда давил на антенны, а нижняя трубка антенны всегда трескалась через несколько месяцев.

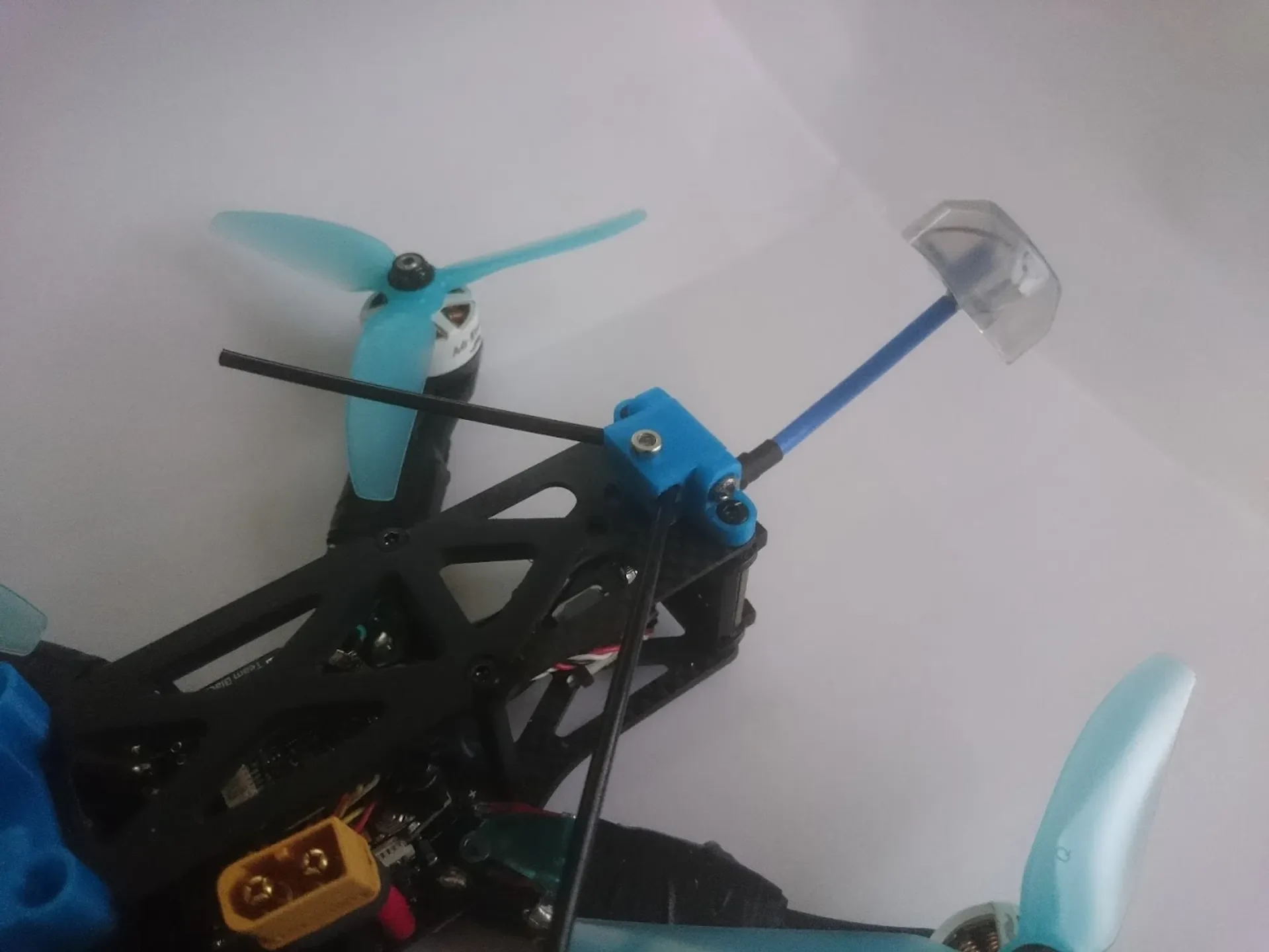

Таким образом, я могу легко сложить радиоуправляемые антенны и без проблем положить дрон в рюкзак.

Диаметр трубки антенны снаружи 3 мм, внутри 1,5 мм. (те, что шли в комплекте с 5-дюймовой рамкой Alien)

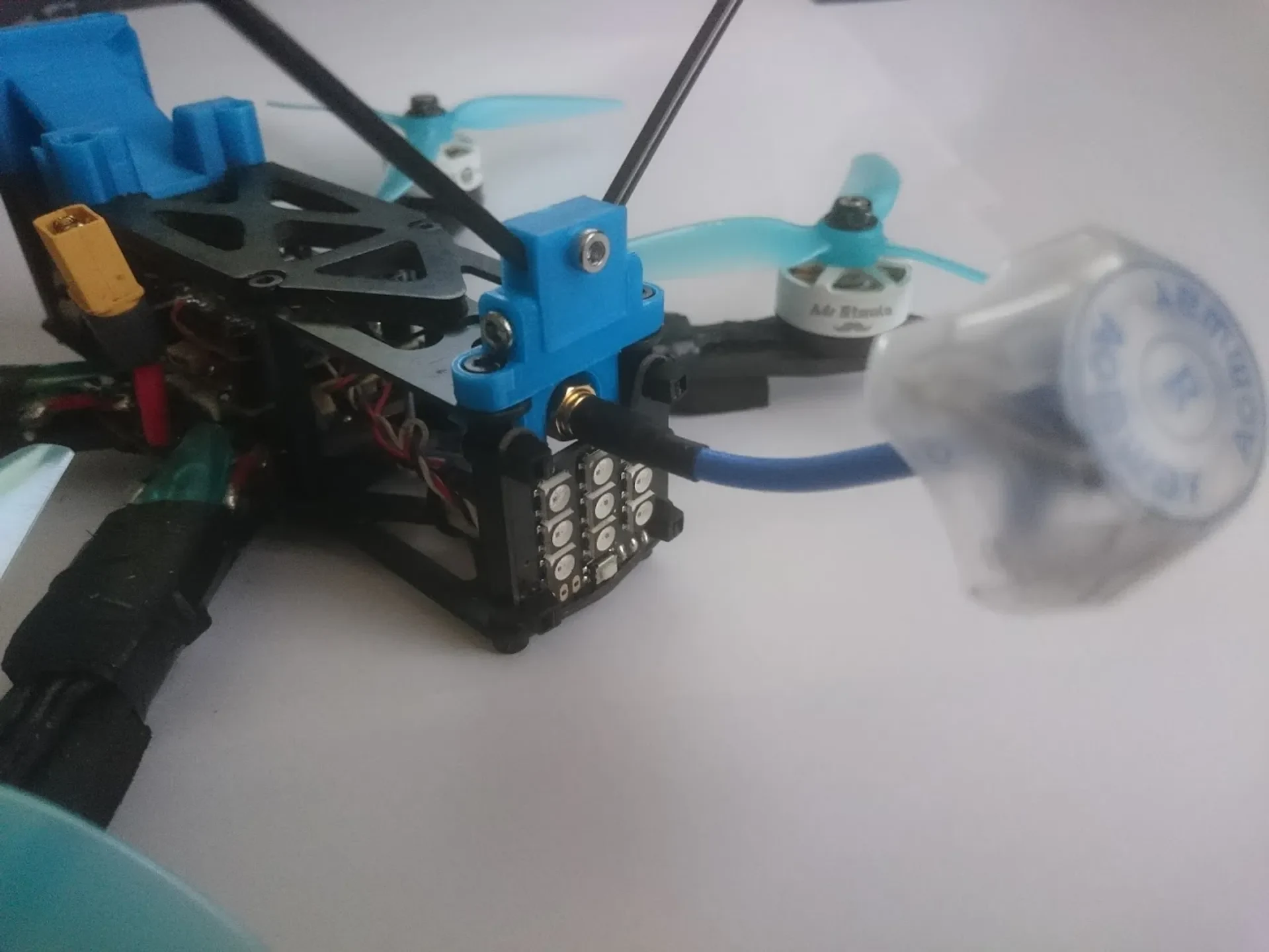

Держатель не должен мешать многофункциональному заднему фонарю RGB со светодиодной подсветкой Lumenier, антенна видеопередатчика должна располагаться прямо над ним.

Распечатать инструкции

Высоты слоя 0,2 мм достаточно для получения рабочего отпечатка.
Основная часть должна быть напечатана с подставками.

Загруженный мною gcode имеет опоры и содержит основную часть + обе стороны плоского зажима (некоторые опоры могут оказаться ненужными — но лучше перестраховаться, чем потом сожалеть)
