Адаптер штатива для антенны Chelegance MC-750 от JNC Radio.
РЕДАКТИРОВАНИЕ 07.03.2023: Отпечаток стал толще, так как из-за веса антенны она могла легко сгибаться на штативе. Эта версия теперь полностью закрывает накидную гайку ¼-20.

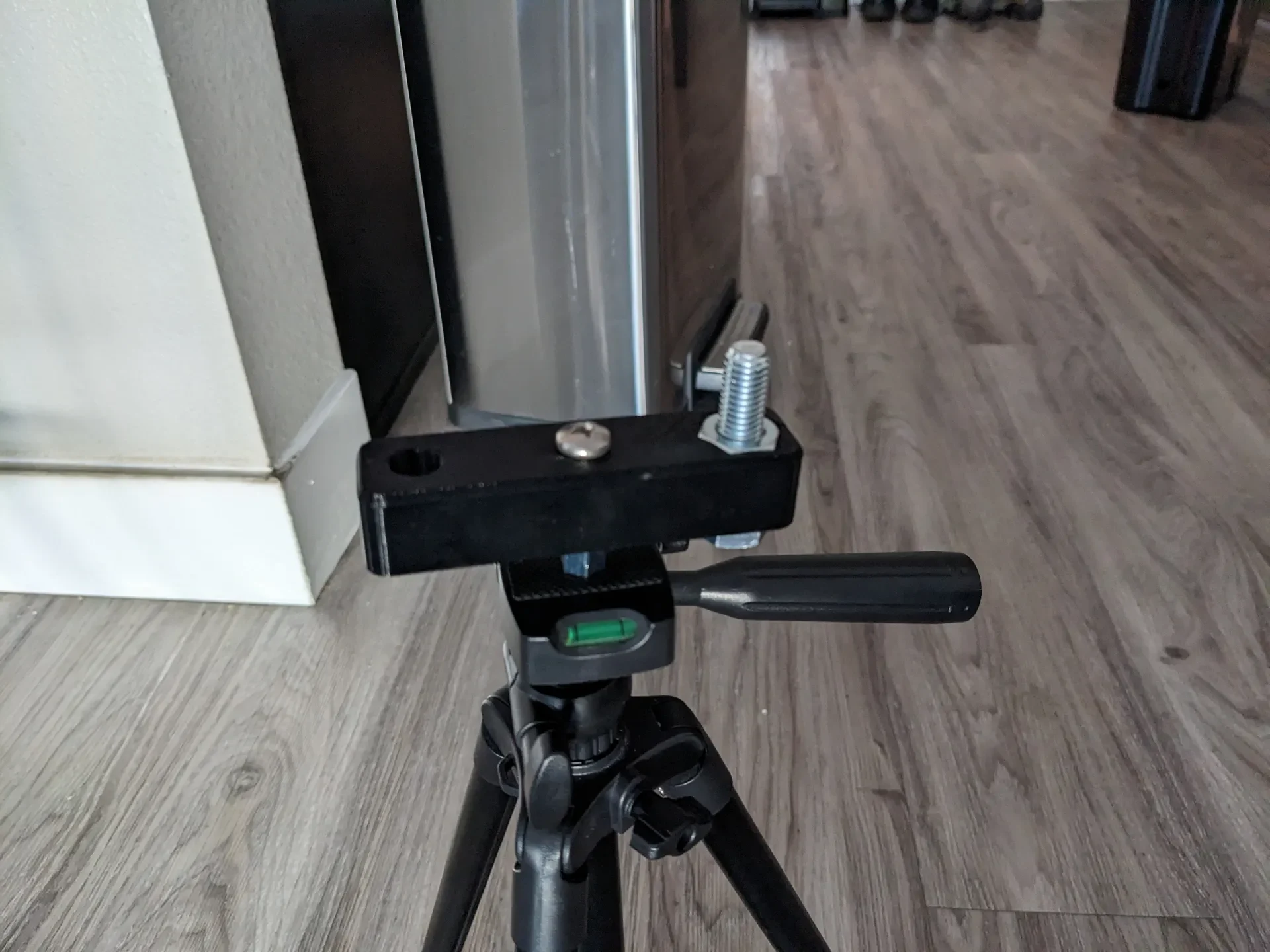

В одном из видеоуроков Chelegance показывает, как использовать штатив вместо наземного штыря для развертывания антенны. Используемый шип имеет резьбу М10. Проблема в том, что адаптер, который преобразует стандартный винт ¼-20 в M10, найти крайне сложно. В большинство штативов для фотоаппаратов встроен винт с наружной резьбой ¼-20, поэтому я разработал деталь, которая крепится с помощью накидной гайки ¼-20 и болта M10. Я также добавил еще одно отверстие, чтобы вы могли использовать и заземляющий шип.
Для сборки вам понадобится следующее оборудование (можно найти в местном магазине товаров для дома):
— Болт M10 x 40 мм: https://www.homedepot.com/p/Everbilt-10-mm-1-5-x-40-mm-Zinc-Plated-Metric-Hex-Bolt-36088/202209671
— Гайка M10: https://www.homedepot.com/p/Everbilt-M10-1-50-Zinc-Metric-Hex-Nut-3-per-Bag-802428/204281771
— Соединительная гайка ¼-20: https://www.homedepot.com/p/Everbilt-1-4-in-20-TPI-Zinc-Rod-Coupling-Nuts-822251/204337387
— Винт ¼-20 x ¾ дюйма: https://www.homedepot.com/p/Everbilt-1-4-in-20-x-3-4-in-Combo-Round-Head-Stainless-Steel-Machine-Screw-2-Pack-814481/204274815
