Компактное устройство для намотки антенн EFHW...
Мне понравился оригинальный дизайн OM2JU (http://om2ju.com), и я решил изменить его модель, чтобы она соответствовала моим потребностям.
Я немного изменил габаритные размеры, расширил внутреннюю часть для размещения более крупного UNUN и, возможно, антенного тюнера. Немного изменена геометрия, чтобы разместить больше кабелей без перекрытия по бокам, избежать агрессивного изгиба кабеля и ускорить намотку кабеля.

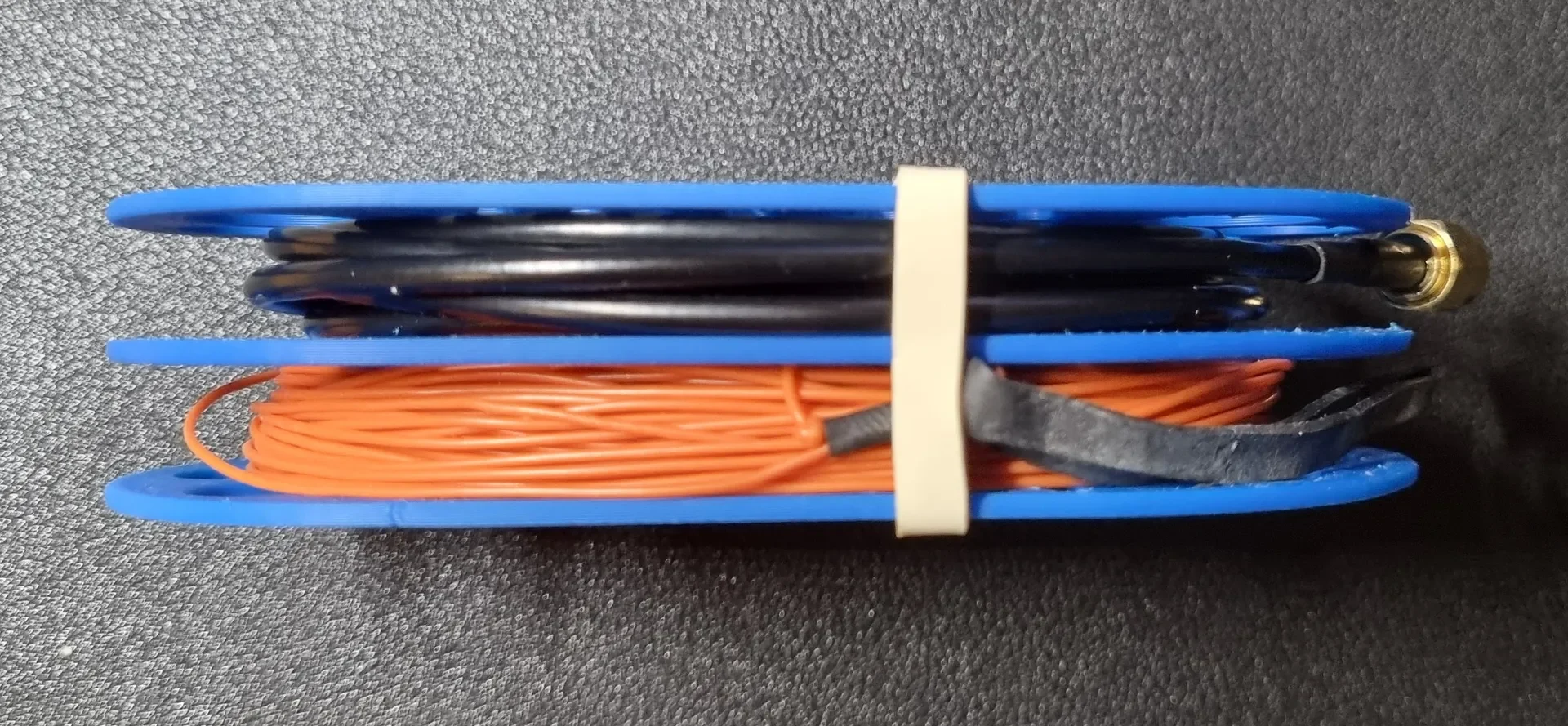

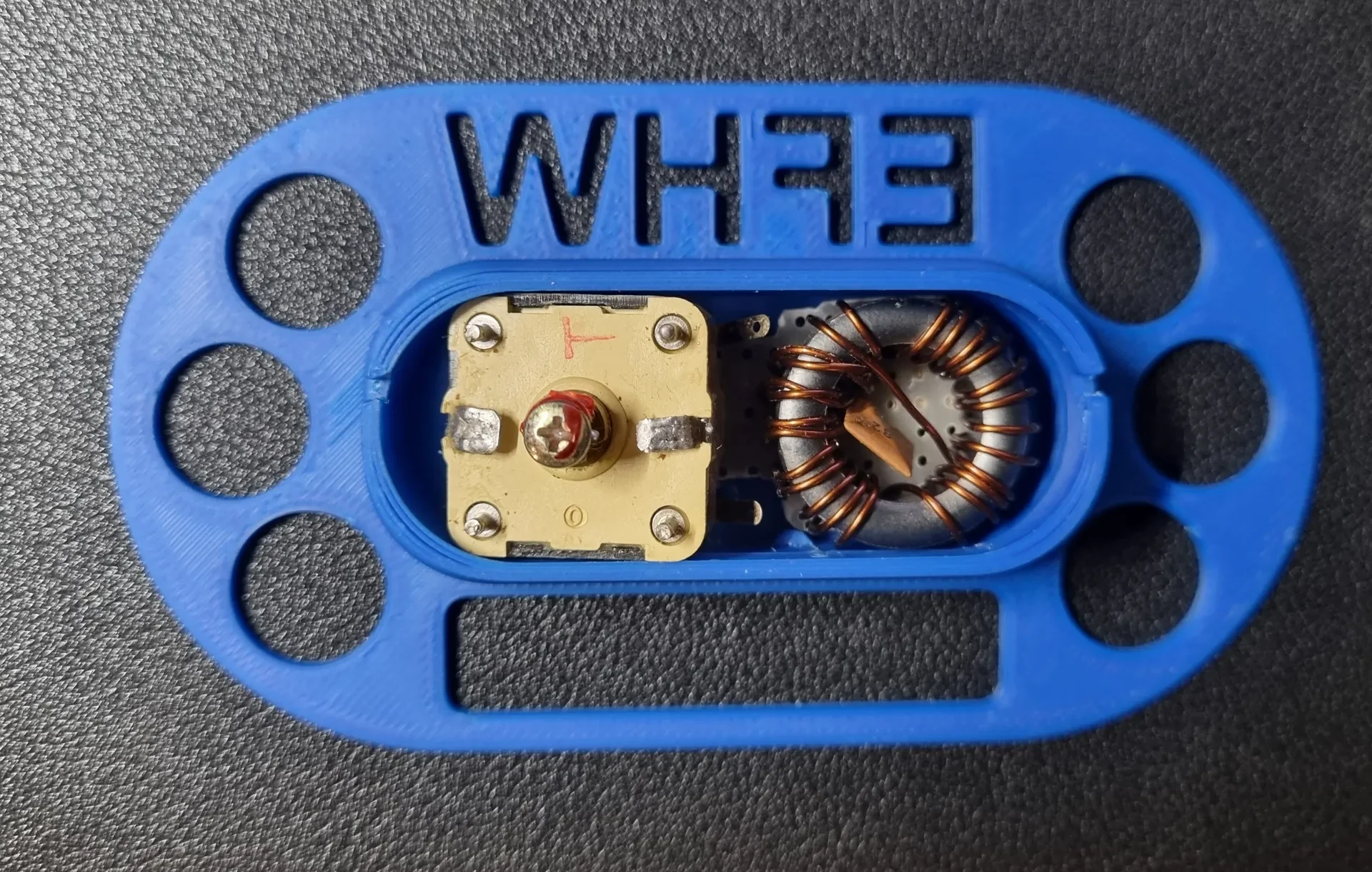

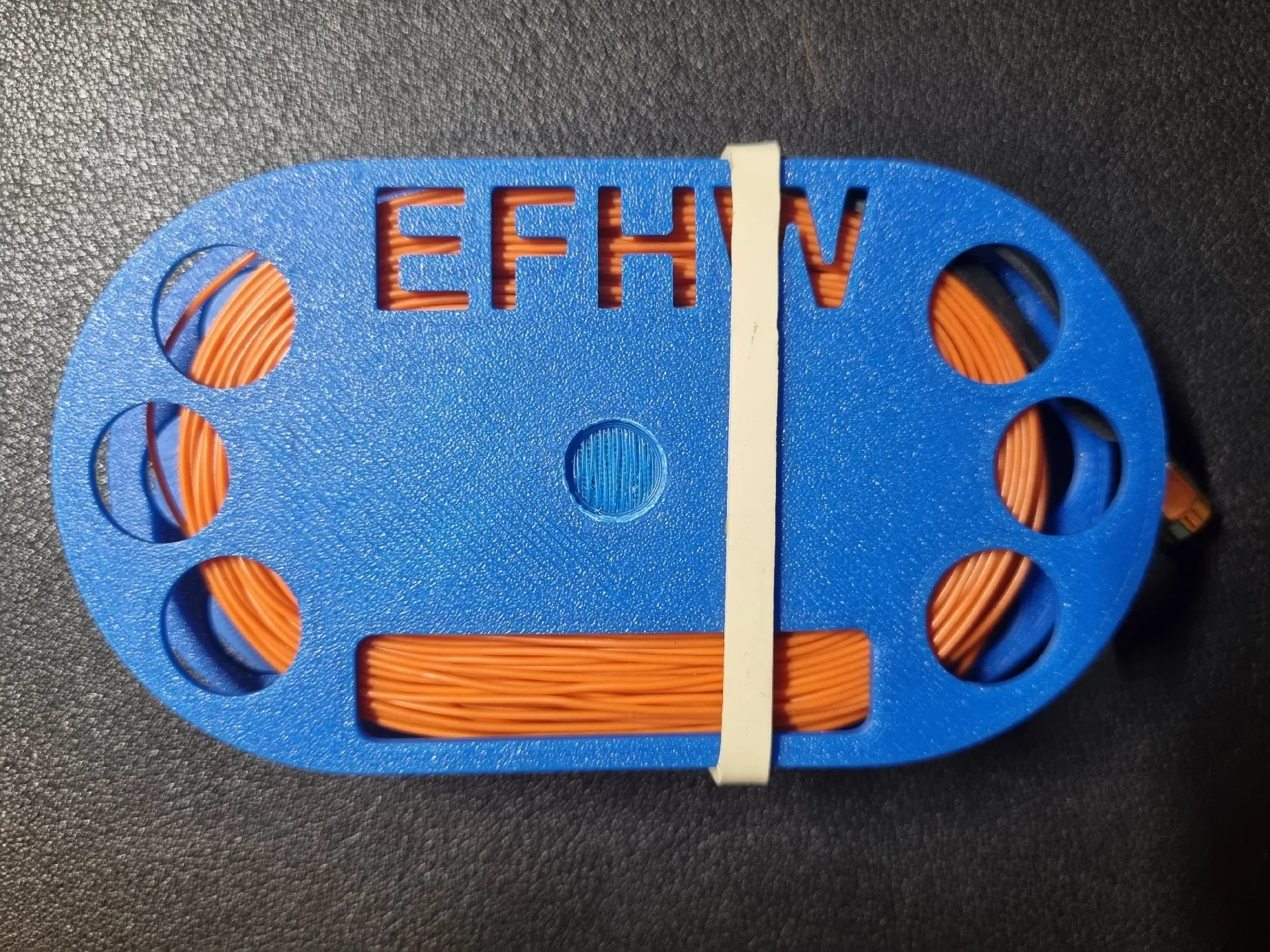

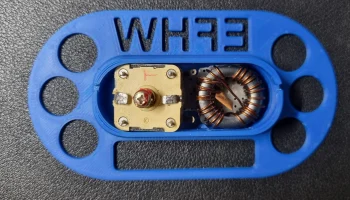

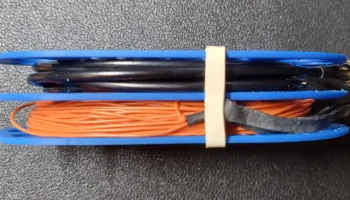

В центральной части достаточно места для установки UNUN 49:1, возможно, конденсатора настройки антенны и т. д. Кабель RG174/U длиной 2,5 м с разъемом является неотъемлемой частью намотки и наматывается внутри первого кабельного отсека. Во втором отсеке размещено 20,3 м тонкой силиконизированной проволоки. Более подробные инструкции по сборке можно найти на странице OM2JU.
Фактическая конструкция весит всего 85 г и является идеальным спутником моего (tr)uSDX-трансивера в походах SOTA/POTA.
Печать: я экспериментировал с материалом ABS и мини-принтером Prusa в картонной коробке, структурным слоем 0,2 мм и обычными температурами. Печать в порядке, небольшое расслоение внутренних загнутых краев. PETG/ASA лучше подходят для этой модели.
