Детали антенной мачты для удочки Goture Goldite...
Это набор аксессуаров, которые я разработал для своей телескопической мачты. Он состоит из двух частей, которые облегчат установку удочки в полевых условиях.
Он предназначен для шеста Goture Goldite длиной 7,2 метра: https://a.co/d/eF5js8Y

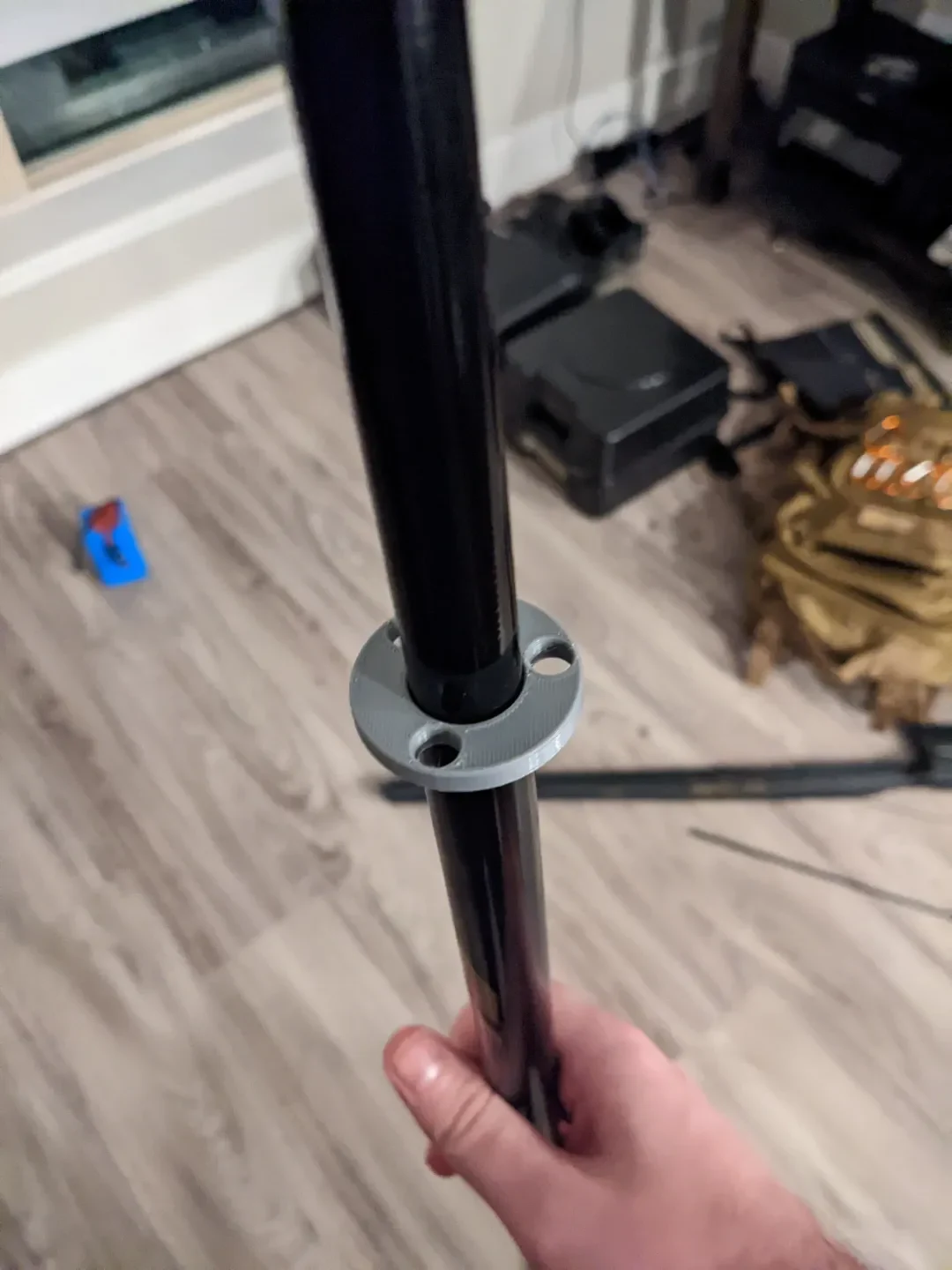

Первая часть — это точка крепления. Это работает очень похоже на DX Commander, где у вас есть часть, к которой вы прикрепляете 3 веревки и закрепляете ее на земле с помощью колышков для палатки. Деталь спроектирована так, чтобы располагаться чуть выше самой большой секции.

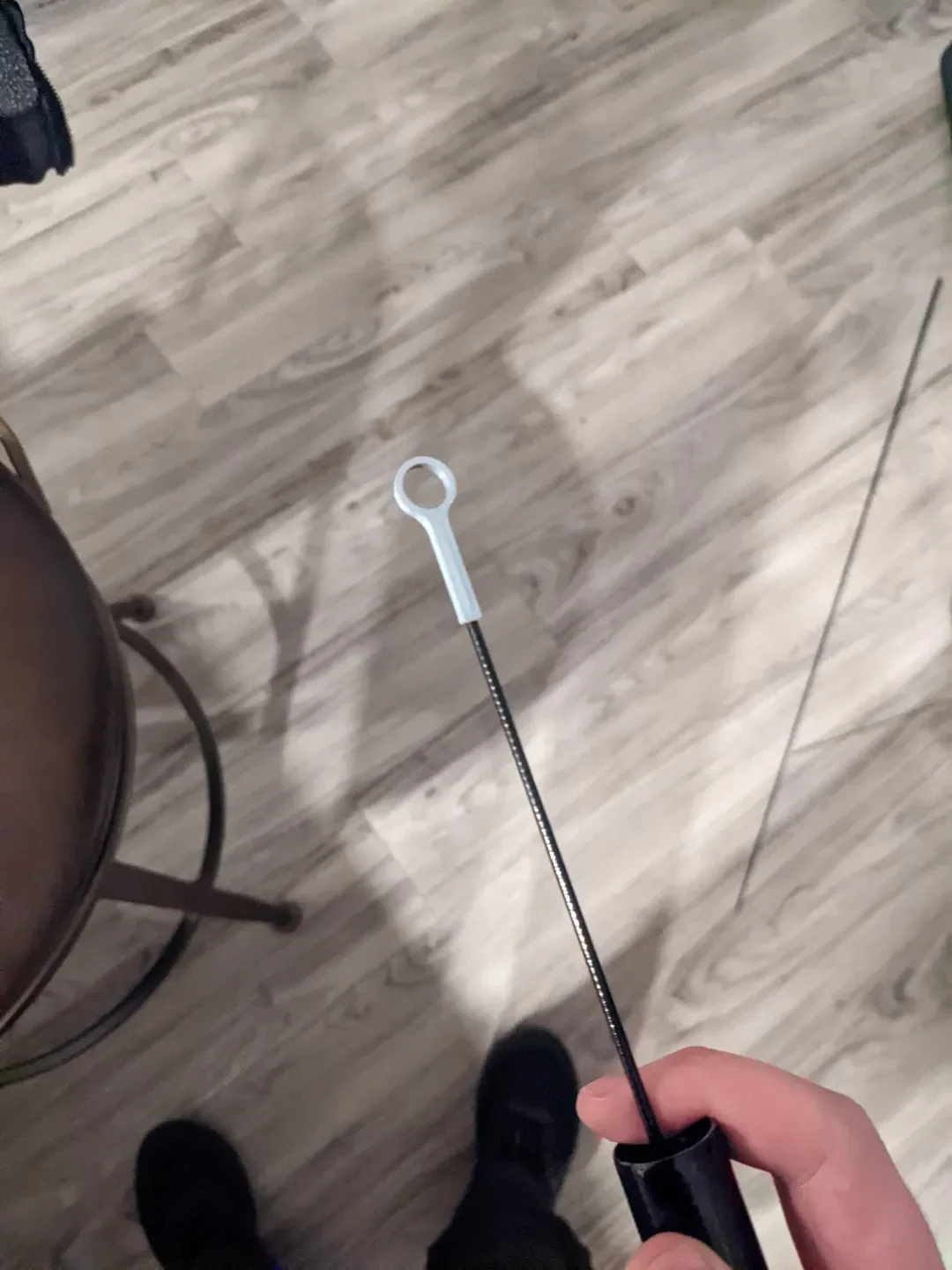

Вторая деталь — это ушко, которое вы прижимаете к вершине мачты. Вы можете либо прикрепить к нему конец антенного провода с помощью короткого куска веревки, либо пропустить провод через него, образуя перевернутую букву V. С помощью шеста я решил удалить самую маленькую часть мачты, а затем надеть ее на конец. Это также имеет дополнительное преимущество: при снятии крышки становится легче вытаскивать секции!

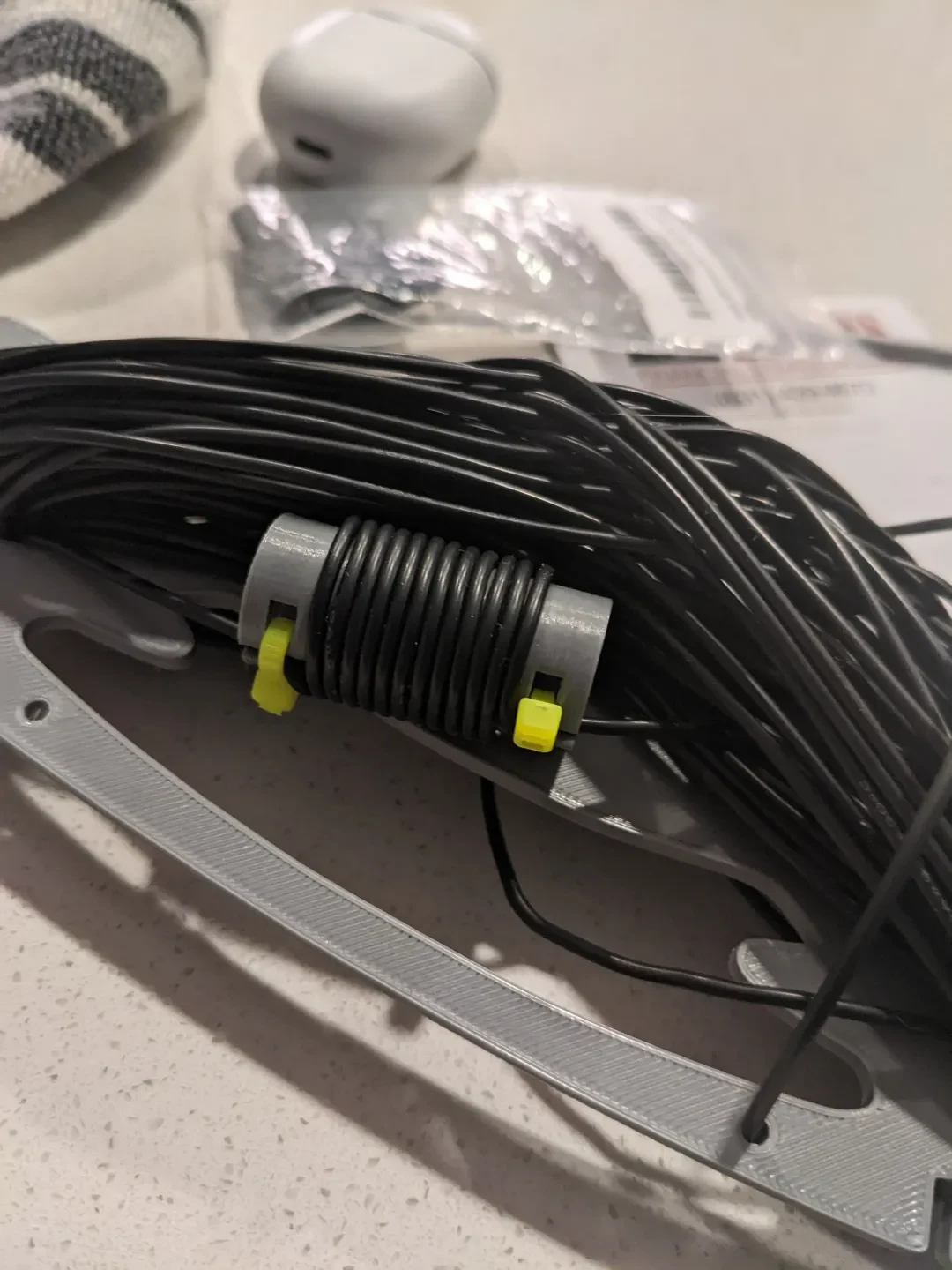

Последний файл — это форма для загрузочной катушки. Я разработал его для согласующего устройства K6ARK. В комплект входит кусок трубы, из которого можно сделать собственную катушку, но я использую провод 20 AWG, поэтому он оказался слишком коротким, чтобы вместить 12 витков. Вы делаете катушку, а затем з��крепляете концы стяжками, как показано на фотографии. концы достаточно свободны, чтобы вы могли перемещать катушку ближе или дальше от точки подачи, чтобы вы могли точно настроить ее. Когда вы будете довольны, вы можете использовать прилагаемую термоусадку, чтобы зафиксировать ее на месте.
Детали были разработаны в FreeCAD 0.20.1, поэтому, если вы хотите возиться с моделями или экспортировать их в другой формат, вы можете это сделать.
