Привет Создатель!

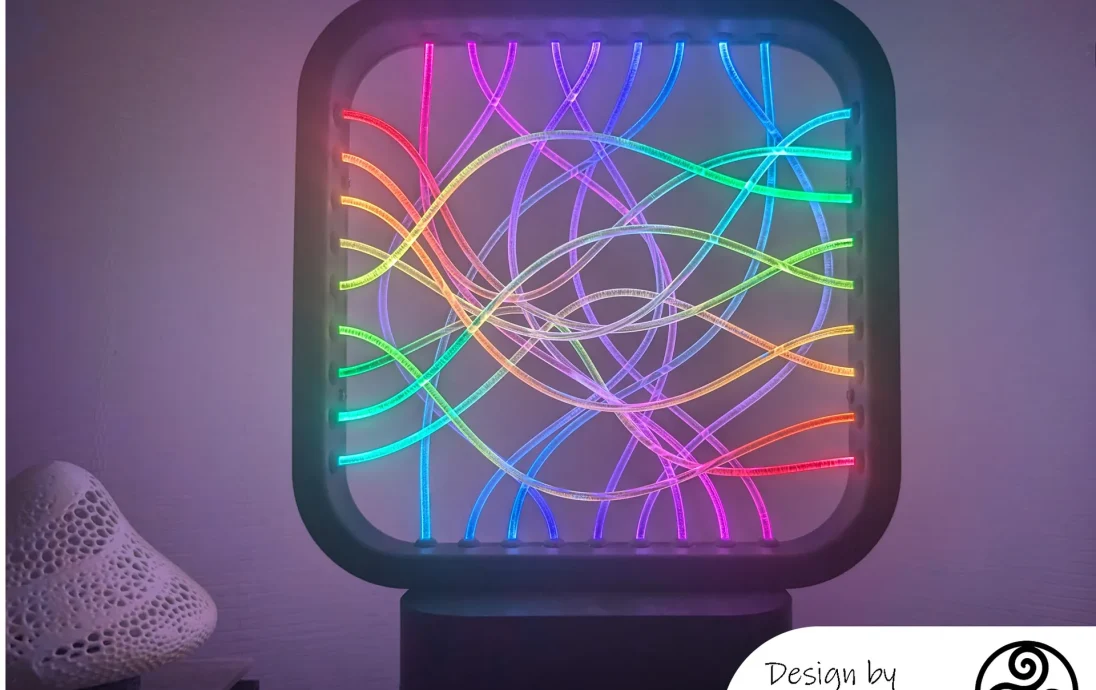

Вот простой пример сборки оптоволоконной лампы своими руками с использованием WLED. Основан на оригинальной идее andrei.erdei, но полностью переработан (больше с 36 светодиодами, улучшено, проще с WLED)

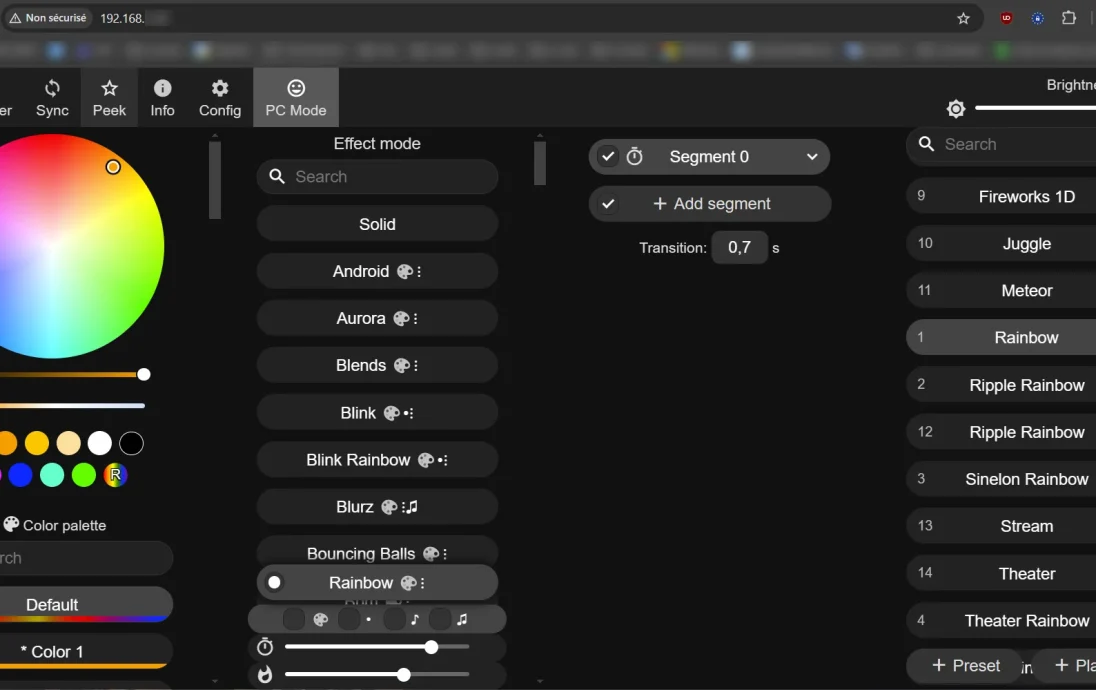

Эта оптоволоконная лампа управляется исключительно по WIFI через интерфейс WLED (включение/выключение питания, выбор эффектов и т. д.)

спецификация
5 метров волокна (диаметр 3мм) (https://fr.aliexpress.com/item/1005002987759286.html)
1x ESP32 КОМНАТА
1x USB C (https://fr.aliexpress.com/item/1005007148475800.html)
1 метр ws2812b (36 светодиодов) (60 светодиодов/метров) IP 30
USB-питание 5 В, 2/3 А
дополнительный корпус ESP32 (здесь я напечатал это: https://makerworld.com/en/models/186291)
немного провода (24-20 AWG)

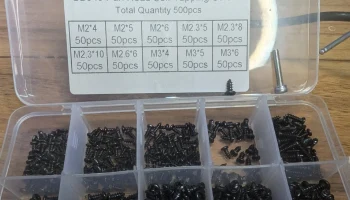

4 х М3-16 (для крепления рамы к основанию) или клей (не рекомендуется)
4 х М3-16 (для крепления крышки под основанием)

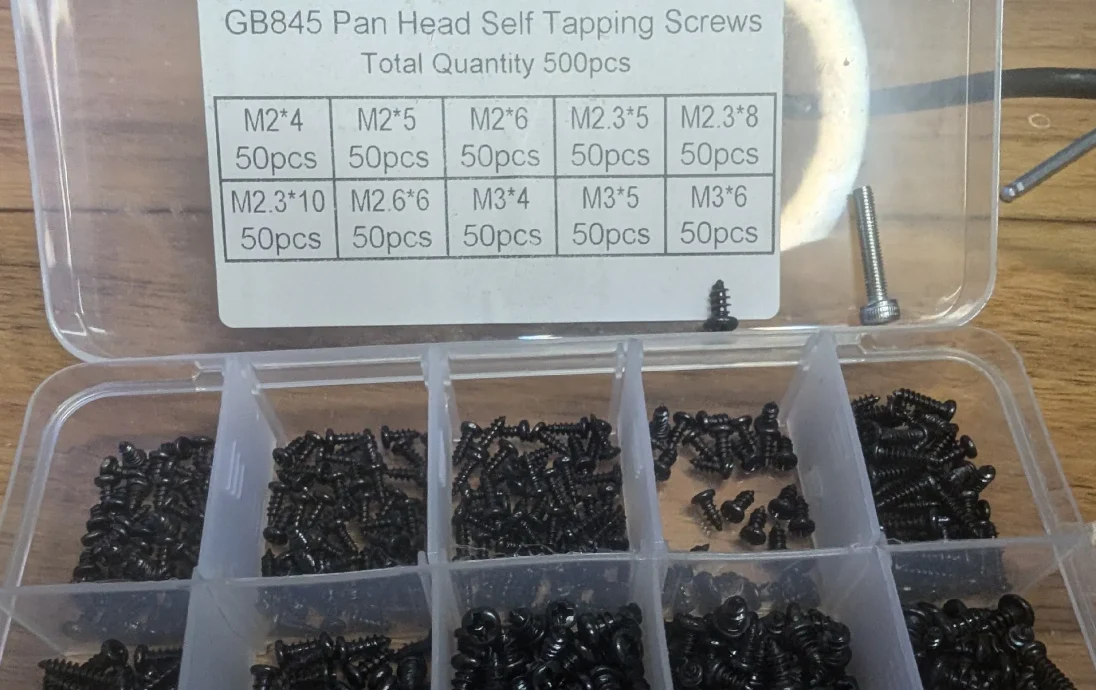

4 х М3 — 6 (чтобы закрыть рамку с рамкой крышки) или приклеить

Инструкция
распечатать элементы
Подготовьте ESP32, установив WLED (непосредственно с сайта WLED https://kno.wled.ge/; https://install.wled.me/)
отрезаем 4 ленты по 9 светодиодов, припаиваем к ним провод длиной около 5см (24-20 AWG) и длиной 15см на входе светодиодной ленты. Обратите внимание на направление светодиодов (посмотрите на маленькую стрелку).

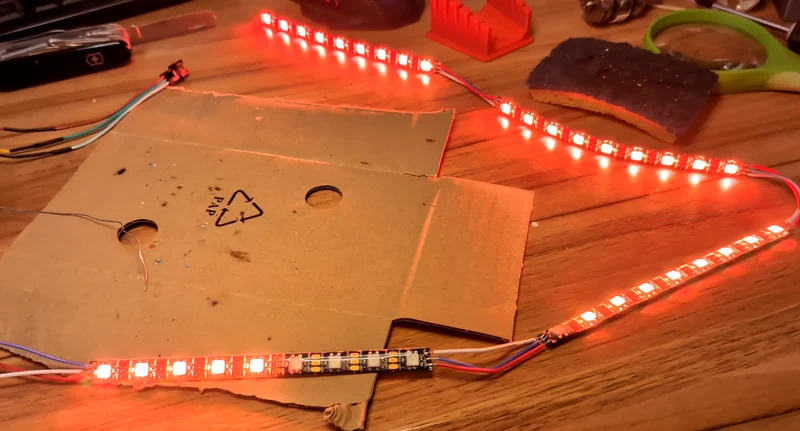

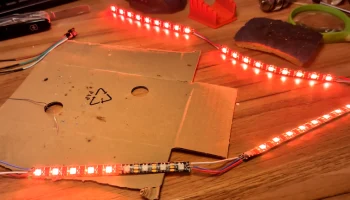

Проверьте светодиоды перед сборкой
Отрежьте 18 кусков волокна (25/23 см). На кончике сделайте надрез ножом, затем сломайте волокно в надрезе, чтобы получить чистый срез.
Поместите 4 ленты в рамку, убедитесь, что светодиоды обращены к отверстиям. Начинайте размещать кусочки оптоволокна, опираясь на светодиоды, это удержит полоску на месте)
Как только все будет на месте, проверьте еще раз.
Закройте рамку. (4 M3-6, как на картинке) или клей

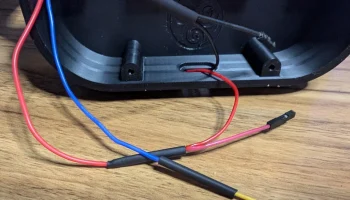

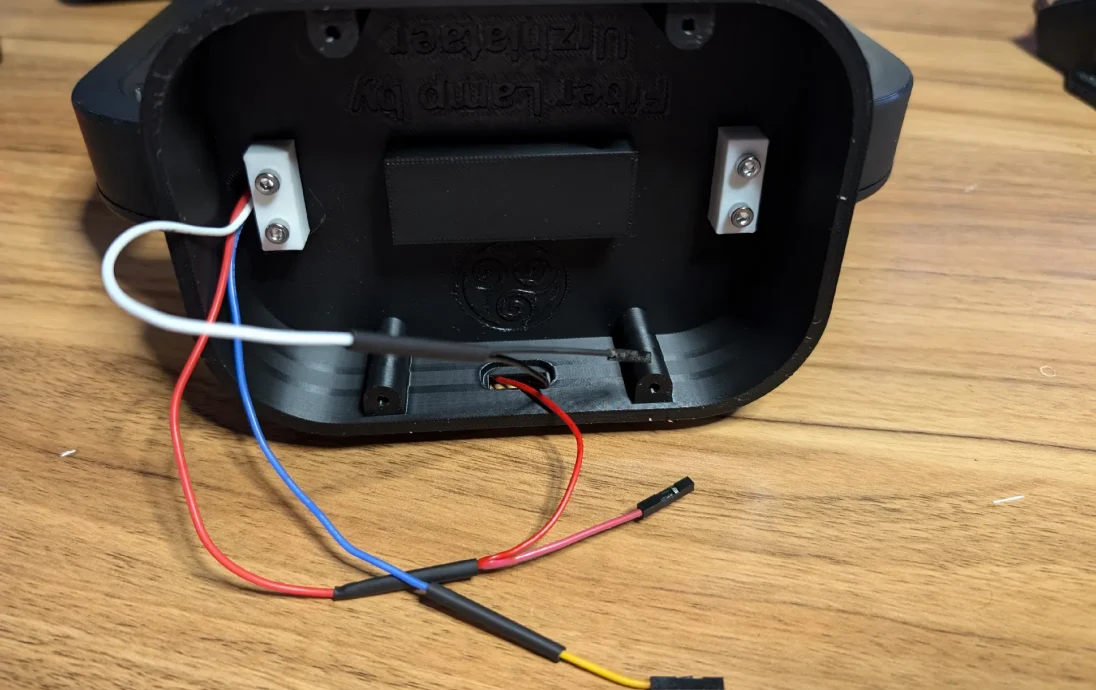

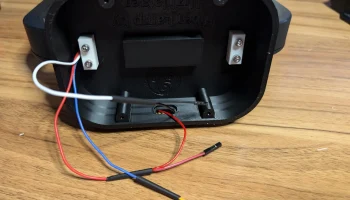

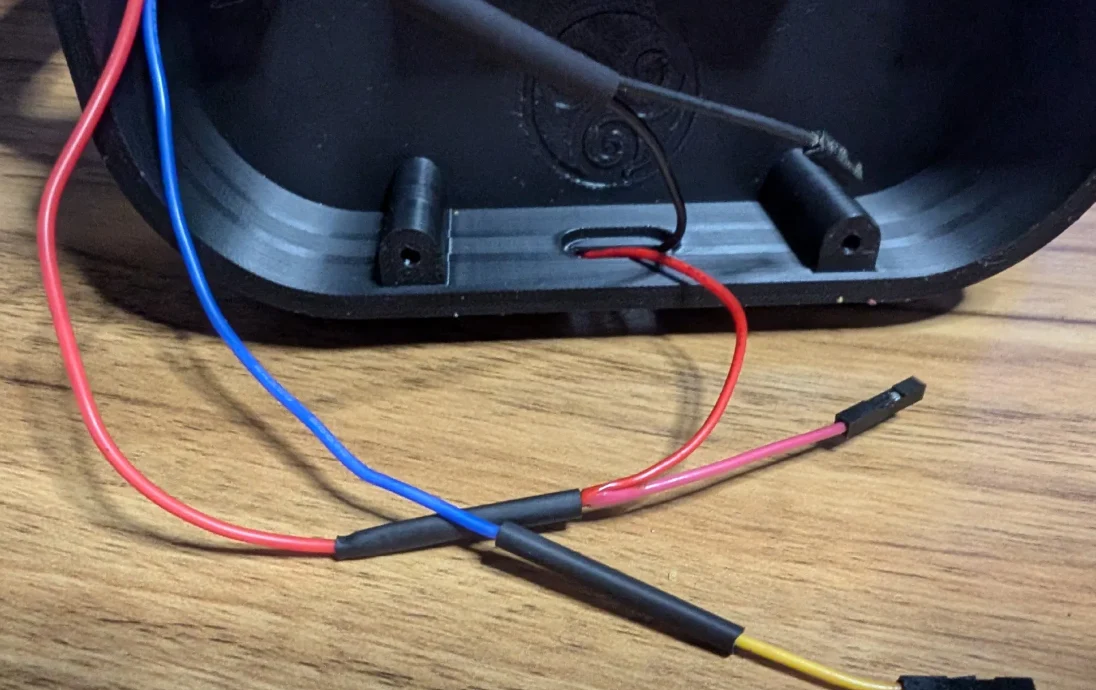

Пропустите входные кабели через отверстие в основании, прикрепите рамку к основанию. Подключите USB-штекер, припаяйте +5 В к +5 В светодиодов, а другой — к +5 В ESP. То же самое и с GND.
Подключите +5 В, GND и провод передачи данных светодиодов к ESP32.
Проверьте еще раз

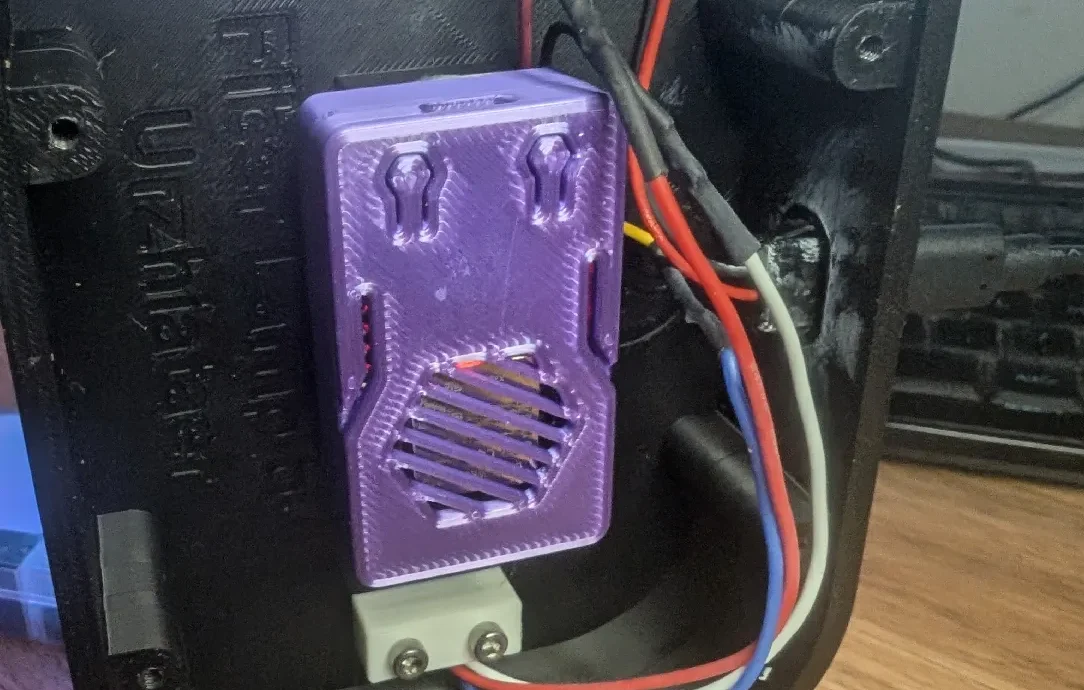

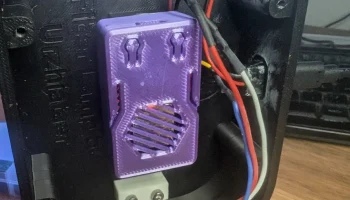

Можно поместить ESP32 в корпус, а корпус приклеить в основу (очистителем) или сразу приклеить ESP32 клеевым пистолетом в основу)

Закройте крышку, готово.
