2E0ERO Основание антенны с магнитной рамкой для малярной ...

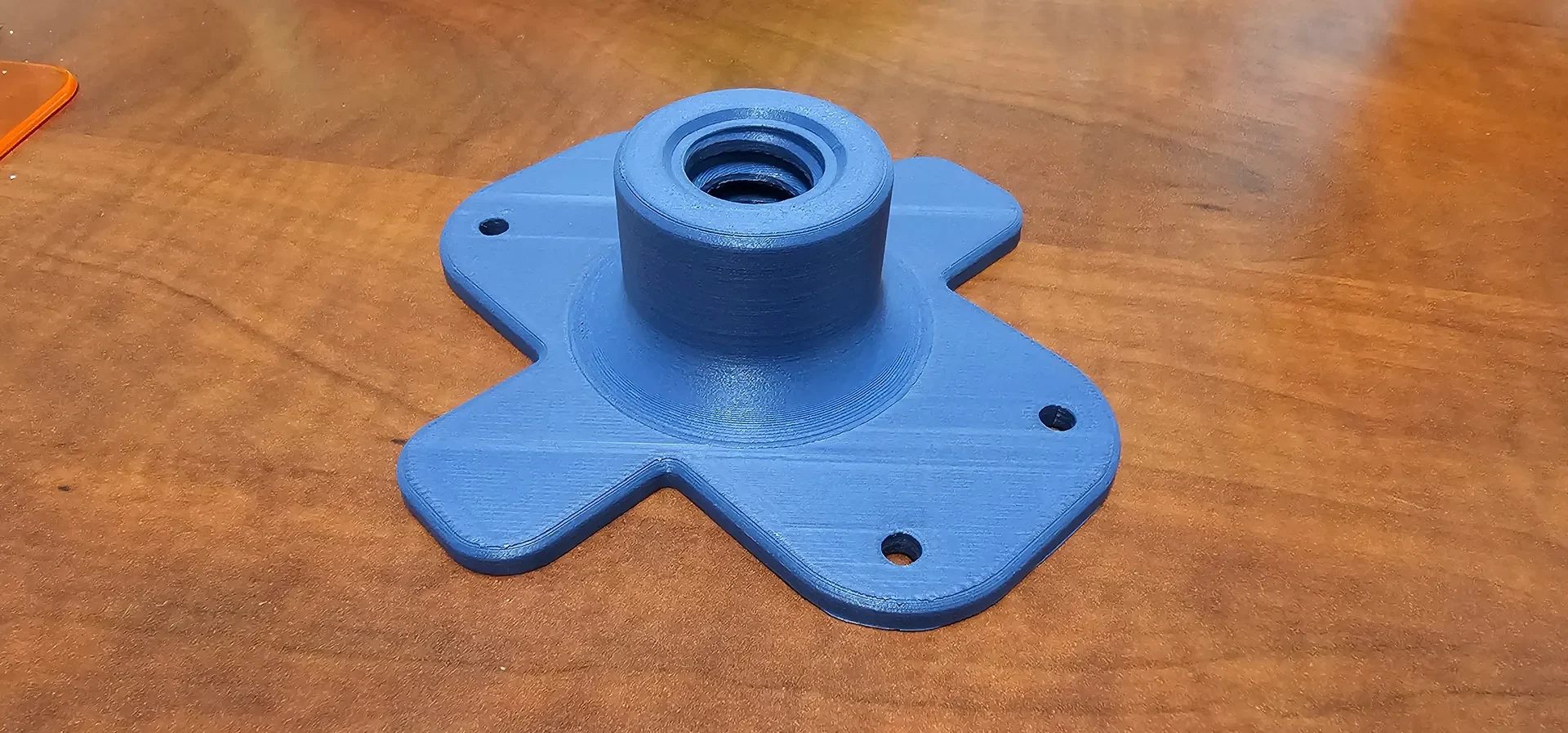

На фото готовой детали синяя монтажная пластина выделена желтым овалом. Остальное напечатанное на 3D-принтере оборудование изготовлено с помощью антенн 2E0ERO и поставляется в полностью собранном виде.
Это альтернативная конструкция монтажной пластины для адаптера опорной плиты магнитной рамочной антенны 2E0ERO (аналогичного оригиналу) с корпусом с внутренней резьбой для стандартной малярной стойки с резьбой ACME 3/4-5 TPI. В основном я использую антенну в помещении, но также или только для портативных операций (конденсатор открыт / проветривается) и устанавливаю опору в подставку для зонтов во внутреннем дворике. Это позволяет мне довольно легко поднять антенну на высоту 8-12 футов, что достаточно высоко для магнитной петли (и вне досягаемости детей и прохожих).
Петли Mag имеют высокую добротность и естественное подавление шума, что хорошо сочетается с цифровыми режимами (например, FT8). Шлейф 2E0ERO рассчитан на 30 Вт, и я использую его в основном с Xiegu G90. Антенна великолепна и поставляется с монтажной пластиной для стандартной (британской?) трубы. Полагаю, я мог бы сделать переходник для этого крепления на 1-дюймовый ПВХ, но мне понравилась идея резьбового соединения.
Я хотел, чтобы он был прочным и термостойким (потому что он будет стоять на солнце весь день, когда я его использую), и я не хотел, чтобы он сломал или разбил антенну (они недешевы), поэтому использовал PETG-CF и переборщил с 75% заполнением (адаптивным кубическим), 6 верхними/��ижними слоями и 6 стенками. Менее 75 г нити. Для крепления используются четыре болта М5, входящие в комплект антенны. Это было разработано/напечатано в AutoCAD MEP 2024/Orca Slicer. Поскольку у меня нет инструмента для создания резьбы, я использовал приведенную ниже вещь в качестве вдохновения для создания тем.
Спасибо: tmclucas (https://www.thingiverse.com/thing:2812922) за тяжелую работу по моделированию потоков ACME — сэкономил мне много работы. Я установил его на алюминиевый телескопический малярный столб (4-8 футов Вустера Шерлока), чтобы использовать его в качестве мачты.
