K1 Max WIFI/Антенна Мод.

Устали от того, что на вашем K1 Max отключается Wi-Fi, как будто это 1999 год?
Это простой мод внешней антенны, который значительно улучшает качество приема беспроводной связи.

С помощью этого простого кронштейна кабель U.FL — RP-SMA и внешнюю антенну можно установить непосредственно на внешнюю раму принтера. Он заменяет слабую внутреннюю антенну на работающую — больше никаких нестабильных загрузок, медленных интерфейсов или драмы «принтер не в сети». Печать кронштейна занимает около 8 минут, а установка — около 20 минут.

Что вам понадобится:

Болт М3 х 8 мм (как минимум на 4 мм длиннее штатного)

Шестигранный ключ (для винтов нижней панели)

Кабель U.FL — RP-SMA + антенна
Я использовал этот. В этой упаковке два набора, вам понадобится только один:
Двухдиапазонная Wi-Fi-антенна Bingfu
(или что-то подобное)

Этапы установки:

Положите машину на левый бок.

Снимите нижнюю крышку.

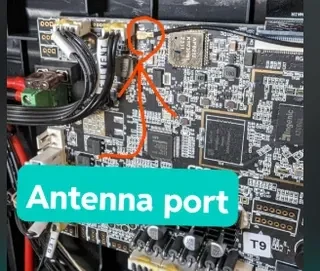

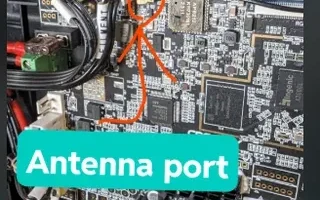

Отсоедините оригинальную антенну от чипа Wi-Fi. Это всего лишь зажим — если вы не уверены, посмотрите на свой новый кабель. Используйте мягкую силу.

Закрепите старую антенну в стороне, чтобы избежать помех.

Просверлите небольшое отверстие в нижней крышке — в направлении правого переднего угла. Убедитесь, что новый трос доходит до ремней, шкивов или проводки и не зацепляется за них.

Выверните штатный болт М3 из боковой крышки.

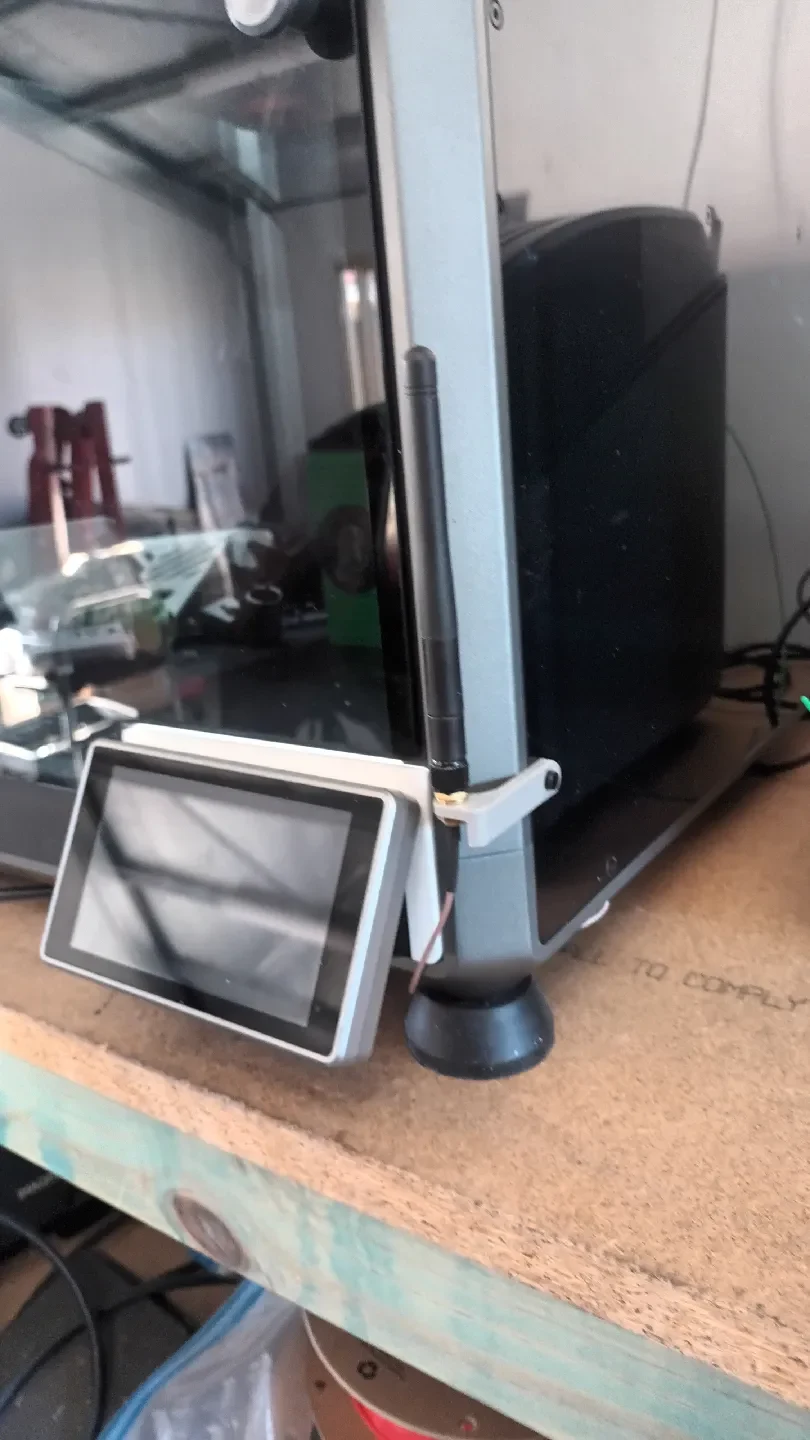

Установите кронштейн, используя более длинный болт М3.

Пропустите разъем RP-SMA через кронштейн, установите на место гайку и шайбу. Плотно прилегайте к нему, но не плотно.

Основные характеристики мода:

Очистите внешнее крепление

Надежная посадка с правильным зазором

Увеличенный радиус действия и стабильность Wi-Fi

Распечатайте PLA, PETG или что-нибудь еще, что у вас есть.

Идеально подходит для тех, кто использует стандартную прошивку или Klipper и хочет более мощный и надежный WIFI.

Есть вопросы? Оставьте комментарий.

Распечатайте его. Установите его. Сигнал усилился.
