Инструмент лазерной центровки антенны UniFi (Building Bri...

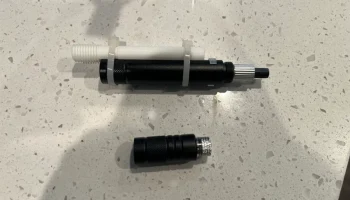

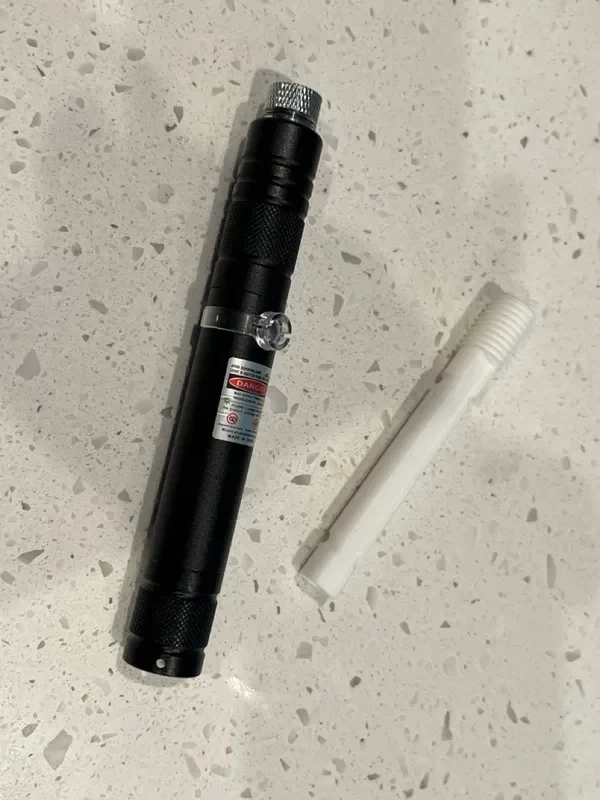

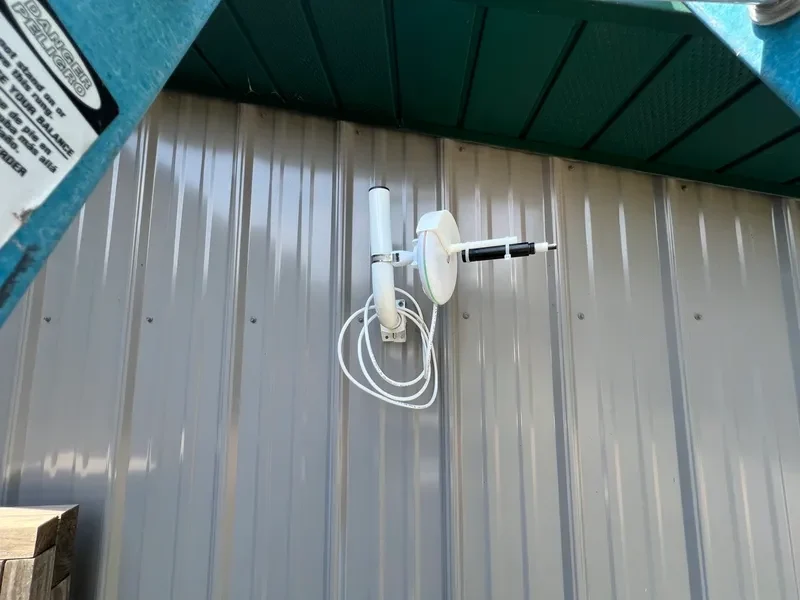

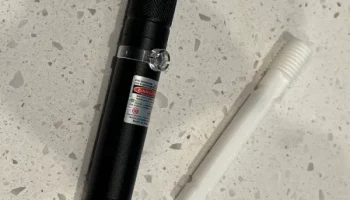

Я сделал ключ для настройки антенны UniFi Building Bridge с помощью имеющейся в продаже лазерной указки. Я использовал дешевую указку от Amazon (<10 долларов США), и она отлично работала, но вы, вероятно, можете использовать практически любую стандартную лазерную указку. Тот, который я использовал, кажется, больше не доступен, но сопоставимые по последней проверке стоят около 25 долларов. Обязательно снимите фильтр, который идет на лазерной указке, и установите его, чтобы обеспечить д��ступ к кнопке. Крепление расположено прямо над антенной и эффективно размещает лазер в центре антенны. С обратной стороны антенны имеется вырез уровня полярности.

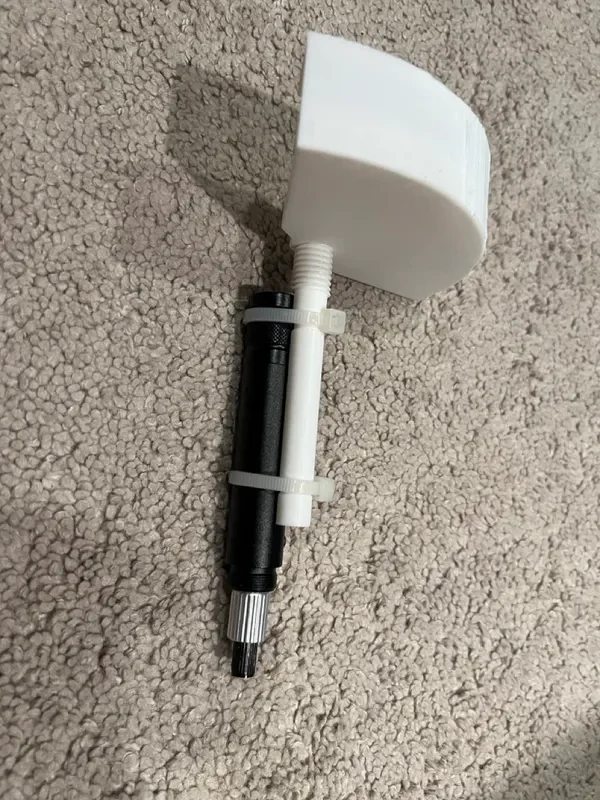

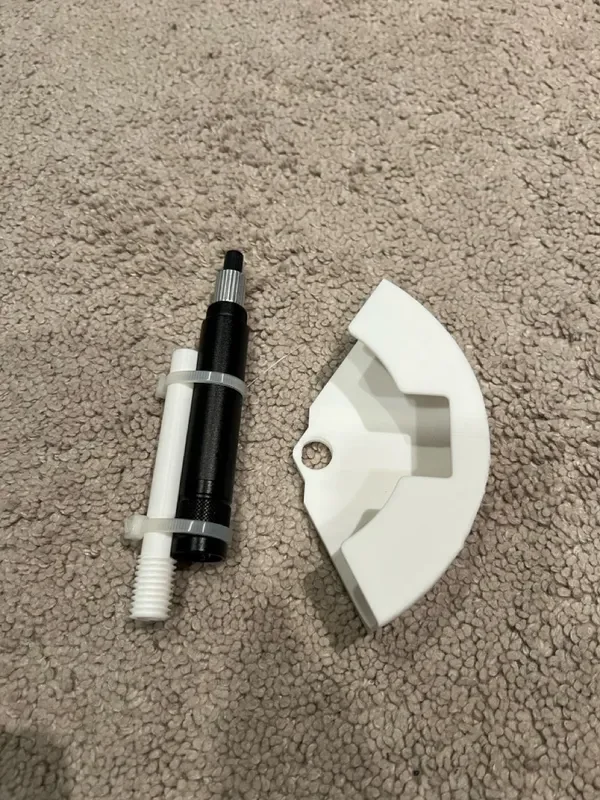

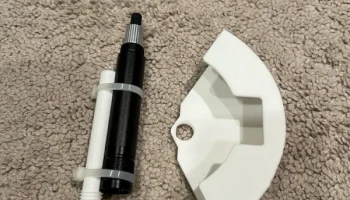

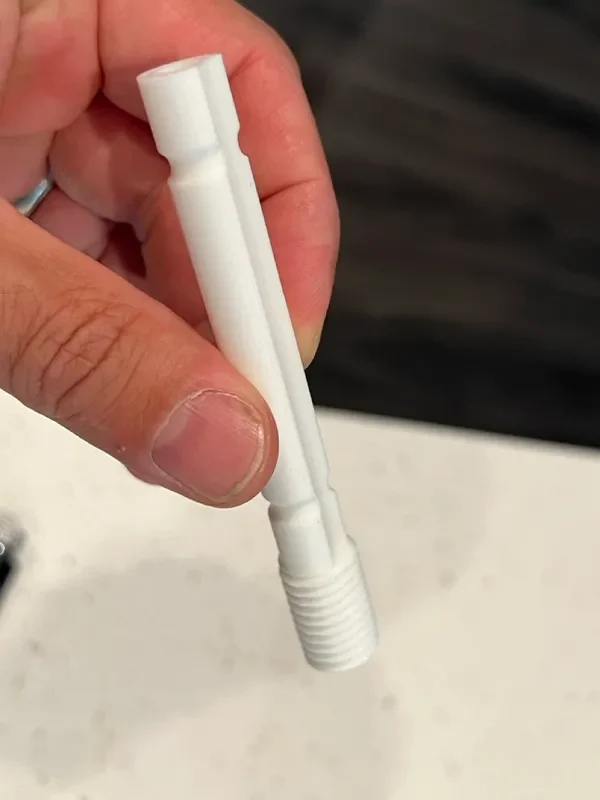

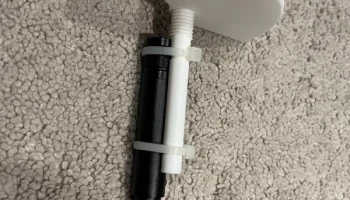

Распечатайте обе детали, прикрутите стрелу к корпусу и прикрепите к стреле лазерную указку (на стреле есть две направляющие для стяжек, чтобы они не соскальзывали).
Рекомендую печатать как на картинке с моего слайсера — в перевернутом виде с подпорками по необходимости снаружи. Более важно, чтобы внутренняя часть была гладкой для взаимодействия с антенной. Я использовал 3 настенные петли, заполнение 15%, высоту слоя 0,2 мм, напечатанные здесь белым PLA (конечно, не оставляйте на солнце на длительное время, но вам понадобится всего несколько минут, чтобы выровнять). Вам понадобятся поля для гика и опоры для корпуса.
ПРИМЕЧАНИЕ. Для моделей, по-прежнему обозначенных как «БЕТА», у меня нет этих усиков, и я разработал инструмент на основе эталонных изображений Unifi. Пожалуйста, прокомментируйте ниже или напишите свой отзыв с подробностями, чтобы я мог внести соответствующие изменения.
Обновлено 19.11.25: Добавлена версия для Unifi Wave Nano и версия для Unifi Wave Pico. Используйте одни и те же настройки печати и бум для всех.
Обновлено 23.03.26: Добавлена бета-версия для Unifi Wave Pro. Продолжайте использовать те же настройки печати/ориентацию и штангу. Возможно, он должен располагаться по диагонали печатной платформы.
Редактирование от 25 марта 26 г.: Удалена ссылка на лазерную указку, поскольку она была сломана. Любая разумная лазерная указка должна работать и должна быть примерно отцентрирована на антенне, когда она привязана к штанге, как на моих изображениях.
Редактирование от 20.06.26: Добавлена бета-версия для UBB XG. Продолжайте использовать те же настройки печати/ориентацию и штангу.

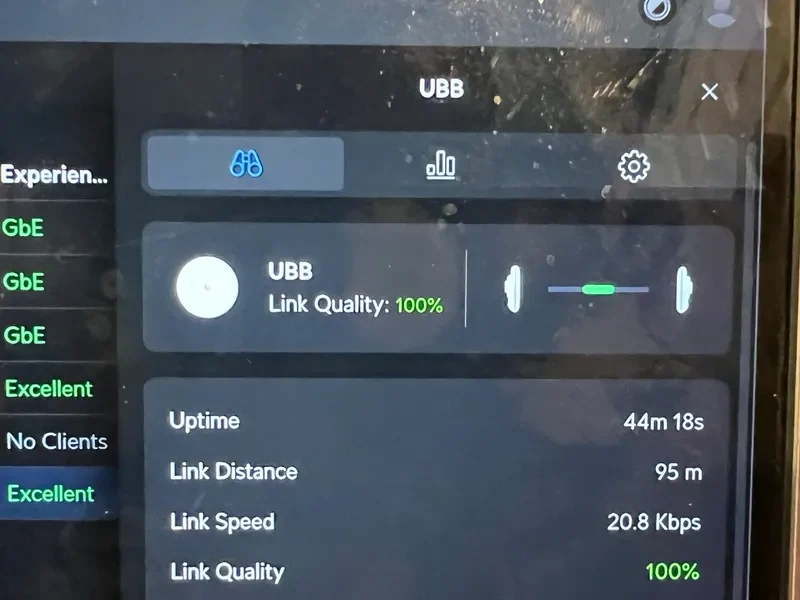

ПРИМЕЧАНИЕ. Вы не получите очень хорошего сигнала между антеннами, пока эта штука подключена; удалите его, прежде чем пытаться связать их или измерить уровень сигнала.
Само собой разумеется, что при этом вам следует соблюдать меры предосторожности при использовании лазерной указки — не освещать людей или самолеты и соблюдать законы вашего муниципалитета.
