Светодиодная матрица WordClock 16x8 (2023-V3)........

Также доступен вариант этой модели WordClock 2024.

Вы можете выбрать один из 4 разных шрифтов. Нажмите здесь, чтобы узнать подробности. =)

WordClock с использованием светодиодной матрицы 16х16 и обычного шрифта.

Очень легко распечатать и собрать, нужно припаять только 3 провода.

Доступны видеоинструкции, которые помогут вам с настройкой кода.

Доступны следующие языки:

немецкий
английский
голландский
Шведский
итальянский
французский
швейцарский немецкий
Швабский немецкий
Баварский
люксембургский
Восточно-немецкий

Примечание. Новые языки могут быть добавлены только в модель 2024 года. Нажмите здесь, чтобы узнать подробности.

Для тех, кому не нравится трафаретный шрифт из первого нового варианта WordClock 2023 года или шрифт, используемый во втором новом варианте WordClock 2023 года, вот новый третий вариант, использующий закругленный обычный бесплатный шрифт, как версия 2023-V3. Все функции и код такие же, как для 2023-V1/V2. Итак, «просто» изменился дизайн, и для того, чтобы все заработало, потребовалось немало изменений. Вместо листа бумаги, как в 2023-V1, используется печатный диффузор. Для этого также требуется 1 смена цвета при печати лицевой части. Чтобы избежать того, что выделенные в данный момент соседние буквы тоже немного засветились, часть матрицы тоже была переработана и «врезалась» в переднюю часть, чтобы разделить буквы. Часть крышки также была немного изменена, чтобы она выглядела чище, когда ее кладут на стол. В целом, да, это снова увеличивает время печати, но я думаю, что для большинства из вас это одноразовая печать, которая даст вам еще лучший дизайн и должно того стоить...

Если вы уже распечатали WordClock 2023-V2, вы можете просто распечатать новую лицевую сторону 2023-V3, и она поместится в существующую рамку. Таким образом, вы можете легко переключаться между этими шрифтами. =)

Надеюсь, вам понравится этот новый вариант =)

ПРИМЕЧАНИЯ:

Более старые заметки смотрите в конце страницы.
10.11.2024: Добавлен новый скрипт для прошивки ESP32 без использования Arduino IDE:
25.12.2024: Доступно обновление пр��граммного обеспечения V4.0.0, включающее несколько новых функций:
Прямое обновление программного обеспечения без необходимости использования компьютера или среды разработки Arduino, как это было представлено ранее в WordCalendar 2024. Подробности смотрите в этом видео. После обновления до этой версии вам нужно будет выбрать использованную плату ESP32, чтобы в будущем загрузить правильные файлы для используемой платы ESP32. Новая ст��аница с запросом этой информации будет показана при входе на портал веб-конфигурации после обновления.
Более быстрый запуск при перезагрузке.
В раздел «Обслуживание» добавлен «тестовый режим», позволяющий быстрее проверять тексты, выводимые за все время.
Множество небольших изменений в портале веб-конфигурации, чтобы сделать устройство лучше.
Чтобы выполнить обновление до этой новой версии со старых версий программного обеспечения, вам нужно будет один раз использовать сценарий флэш-памяти ESP32, чтобы получить новый вариант обновления программного обеспечения. Если вы только что установили WordClock, вы уже получите новейшую версию со скриптом. =)
01.05.2025: Теперь вы найдете флэш-скрипт ESP32 как вариант известного скрипта MS Windows для использования и в macOS. Большое спасибо Джону (Rave Props) @JohninNL_289006 за добавление этого варианта для macOS! Это должно еще больше упростить настройку проекта для пользователей macOS. =)

Надеюсь, вам понравится новое обновление. Это была тихая работа и позволит сделать код еще лучше в будущем! =)

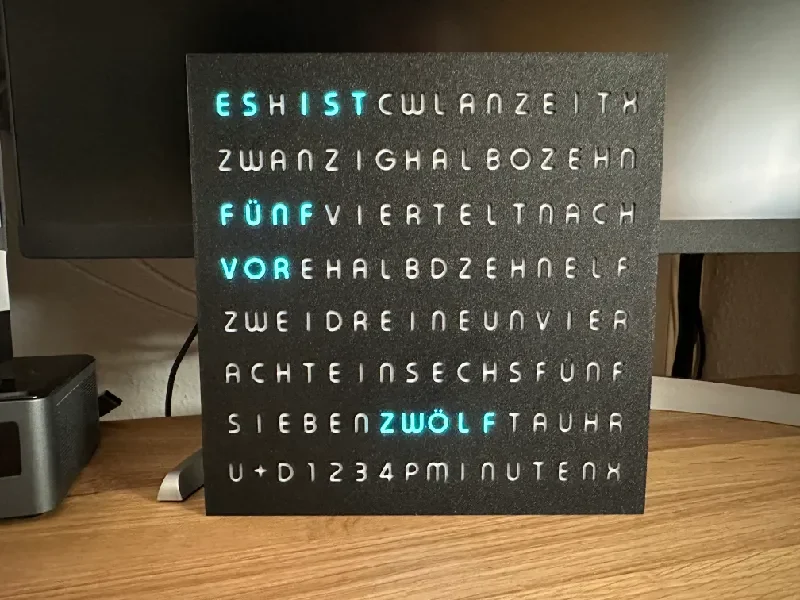

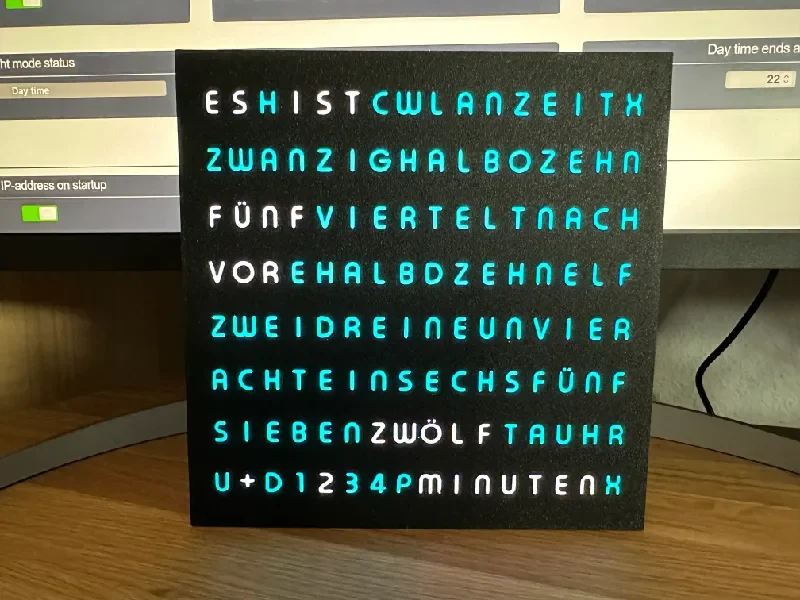

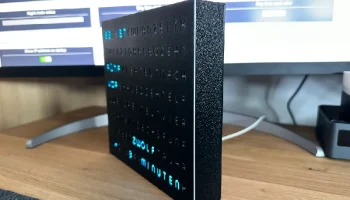

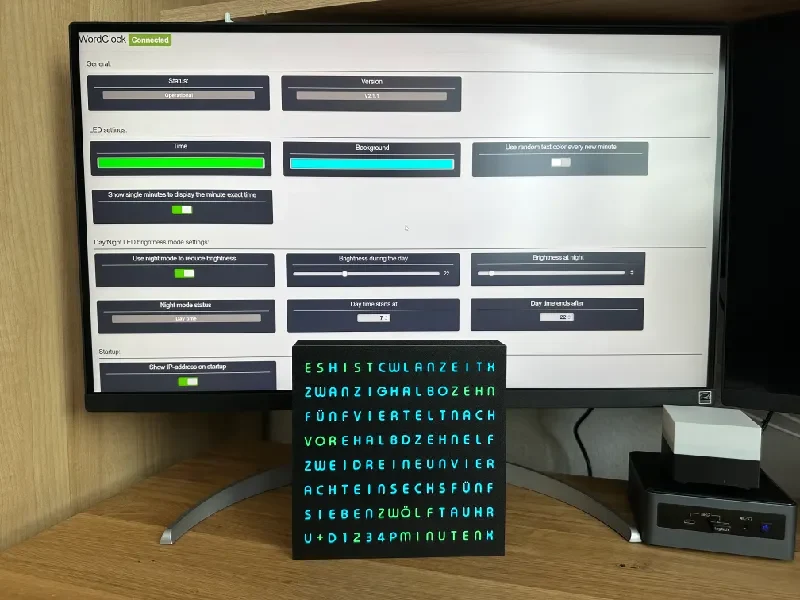

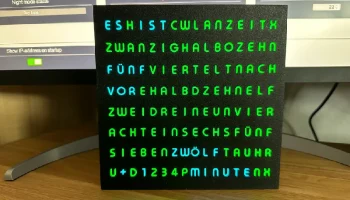

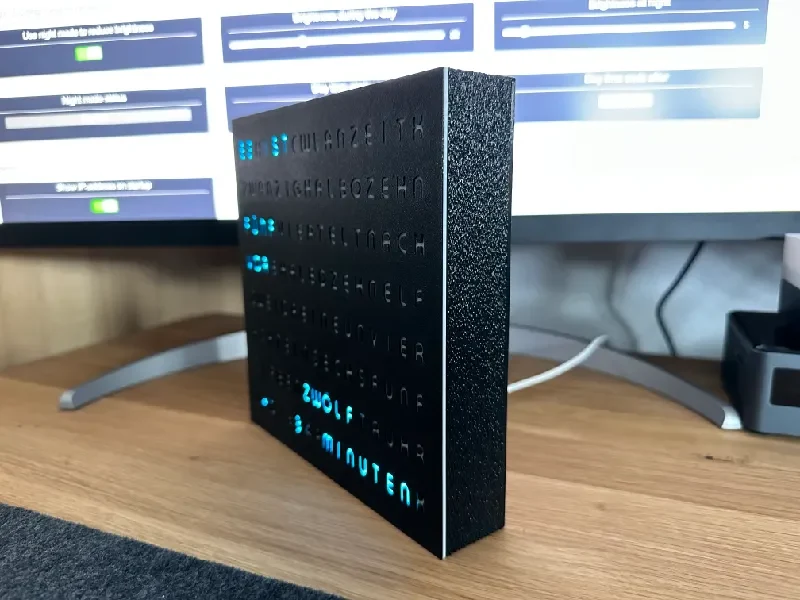

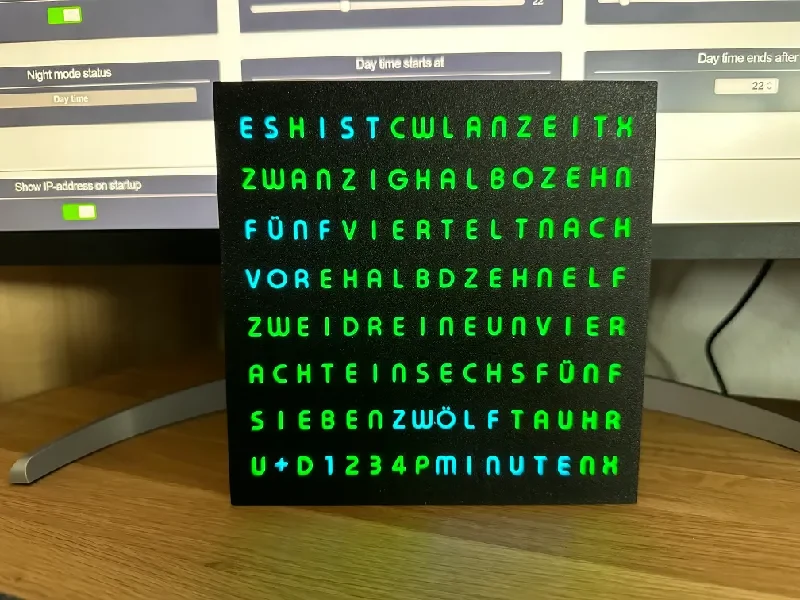

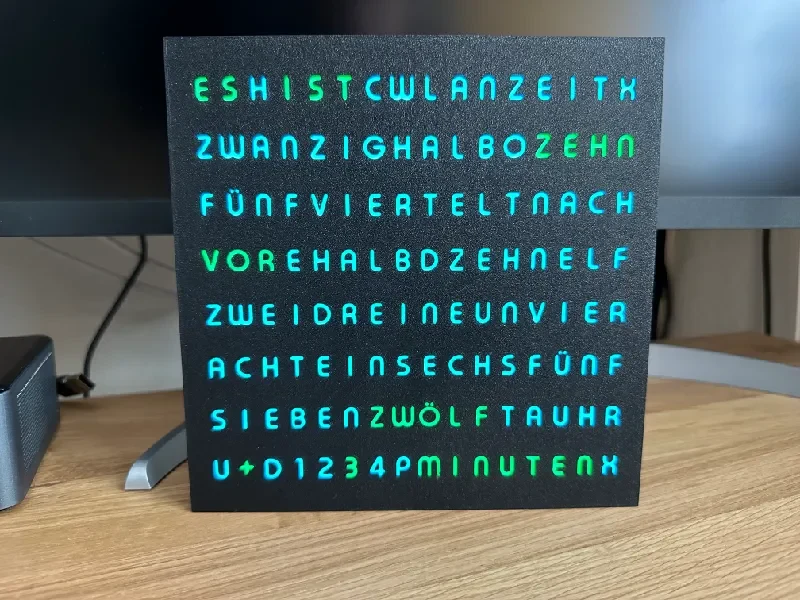

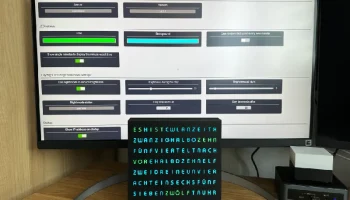

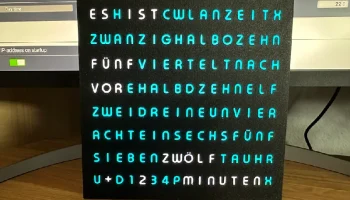

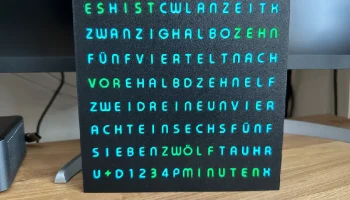

Вот несколько фотографий:

Функции:

Небольшой размер печати, который хорошо помещается на MK3S+ или любом принтере размером 200x200 мм. Он также должен подойти для Prusa MINI. Размер 175,5х175,5мм по высоте и ширине.
Вышеуказанные языковые варианты доступны с использованием одного и того же кода для всех из них.
Чехол можно разместить на столе без подставки или на стене. Четыре ножки создают зазор между стеной и корпусом, позволя��щий вывести кабель питания прямо и обеспечить доступ воздуха в корпус сзади.

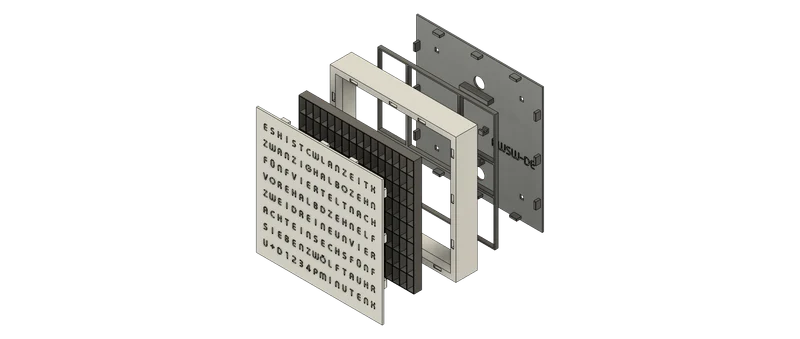

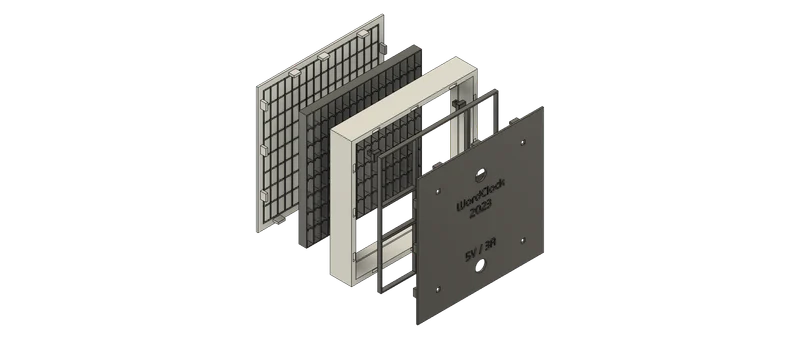

Корпус состоит из 5 основных частей, в которых помещается матрица 16x16 и плата ESP32. 4 ножки являются дополнительными.

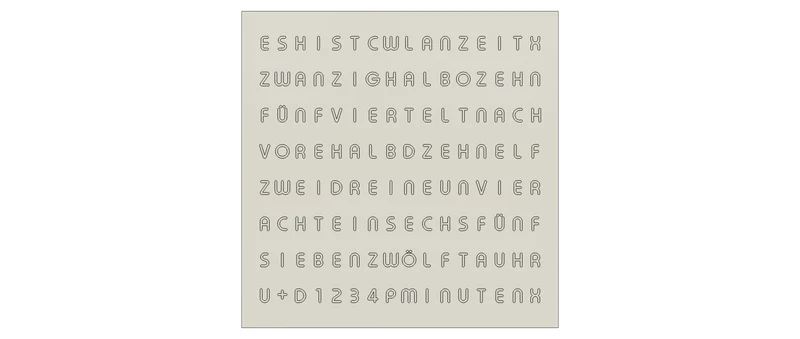

Слой рассеивателя, отображающий цвета светодиодов, напечатан белым PLA с изменением цвета передней части.
Для печати деталей не требуются подставки. Де��али просто нужно разместить на ровном месте.
