Легко настраиваемый электронный проектный блок OpenSCAD V2.4 от pbtec

Вам необходимо загрузить бесплатное программное обеспечение OpenSCAD с открытым исходным кодом с https://openscad.org/ и установить его. После установки откройте файл ".scad" в Openscad. Активируйте Customizer в разделе View/Customizer и получайте удовольствие от экспериментов!

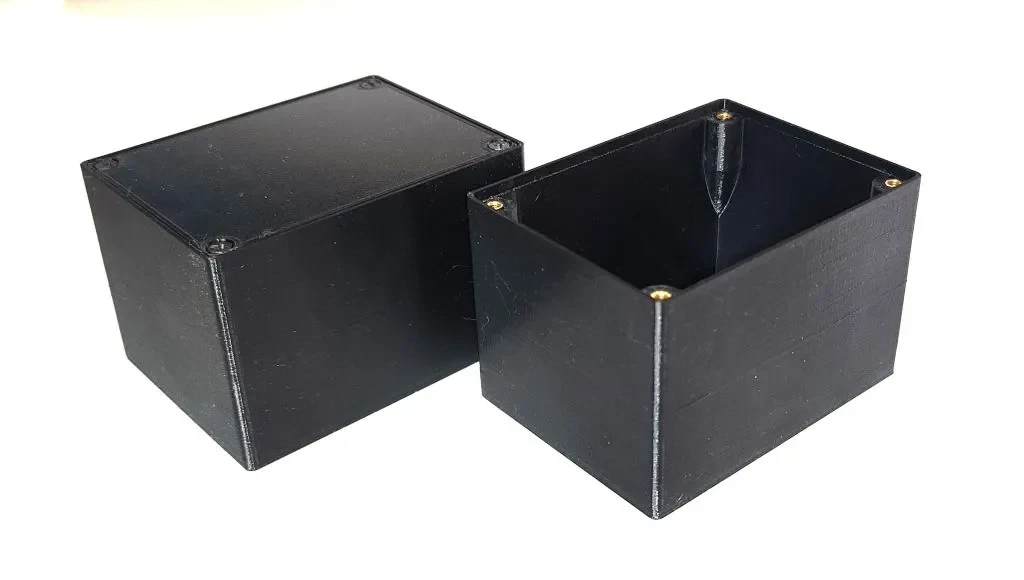

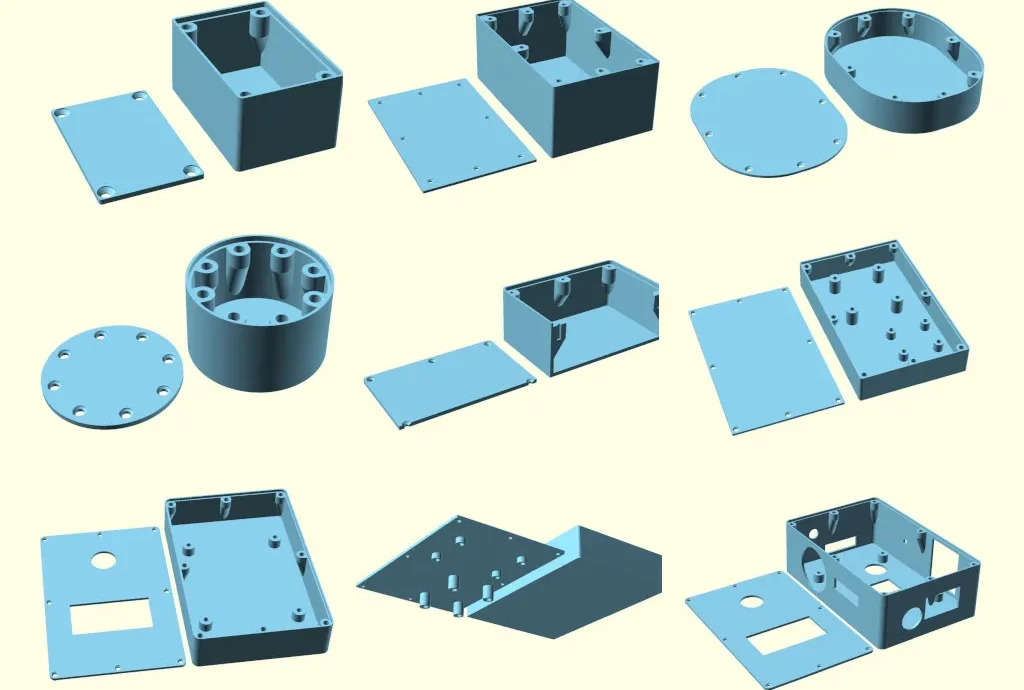

Это обычная коробка с широкими возможностями настройки. Посмот��ите фотографии, что возможно.

Широкие возможности настройки:

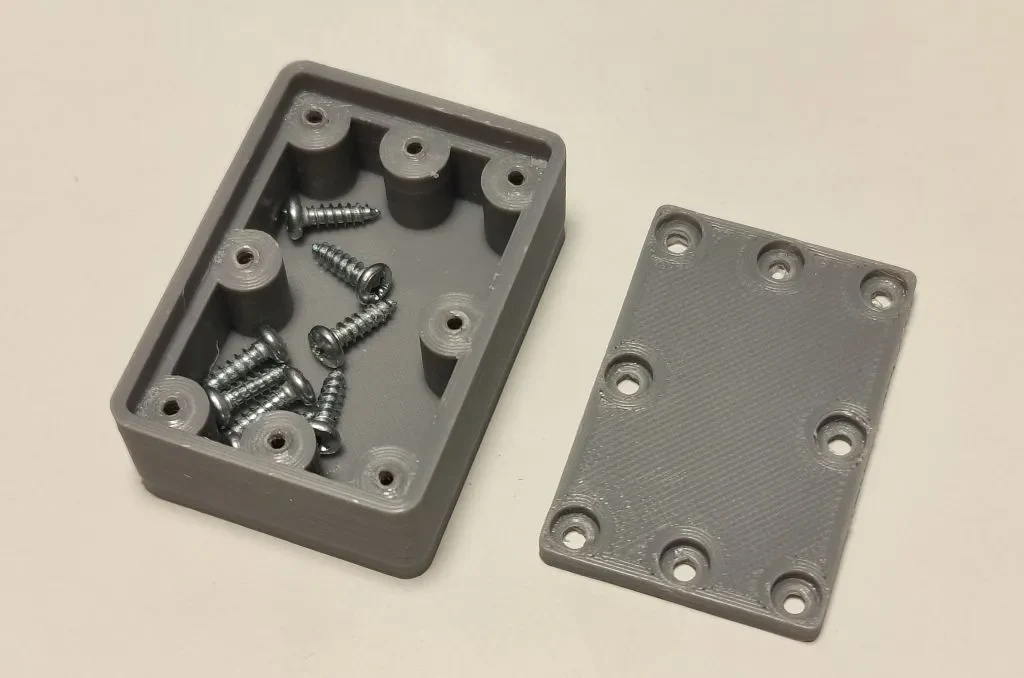

— отверстия под саморез

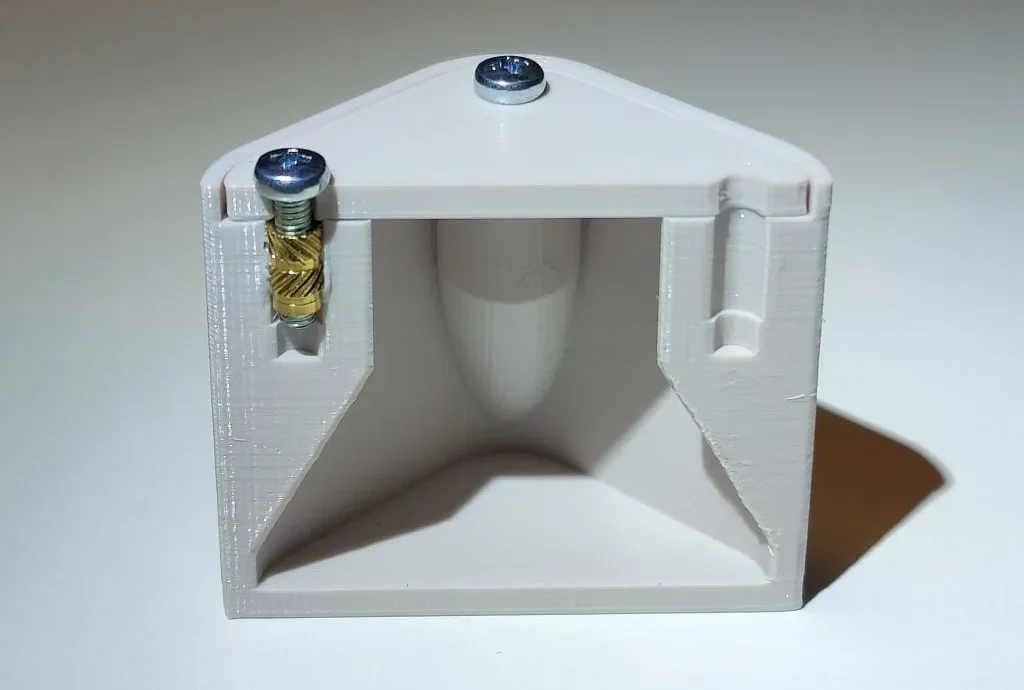

-отверстия для резьбовых вставок (вставные гайки из латуни горячего плавления)

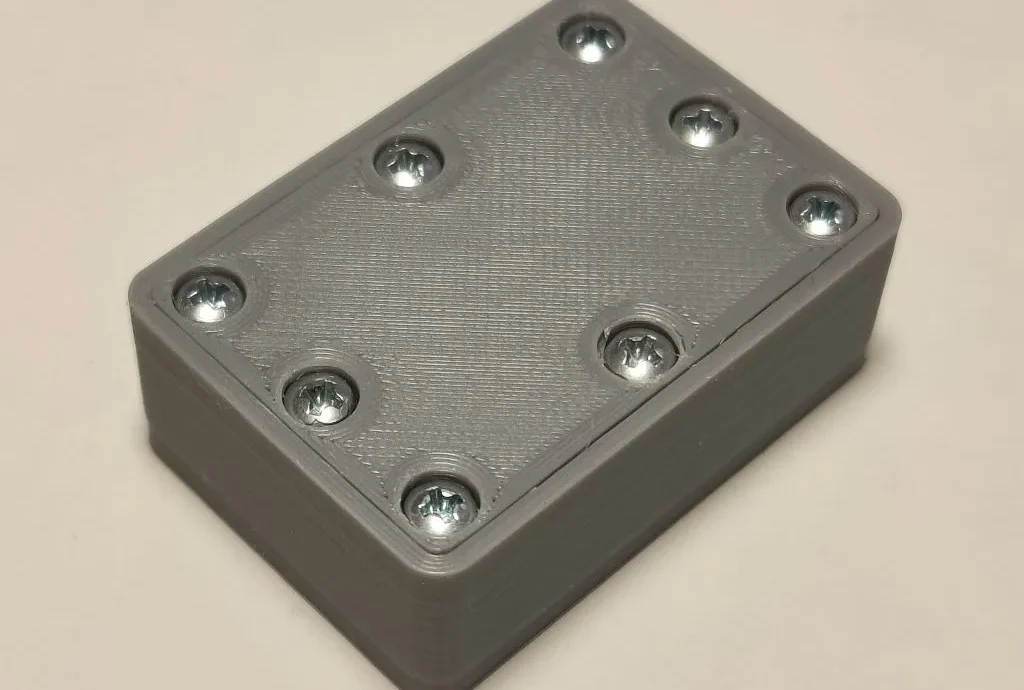

-Дополнительные винты по длинным сторонам для больших коробок.

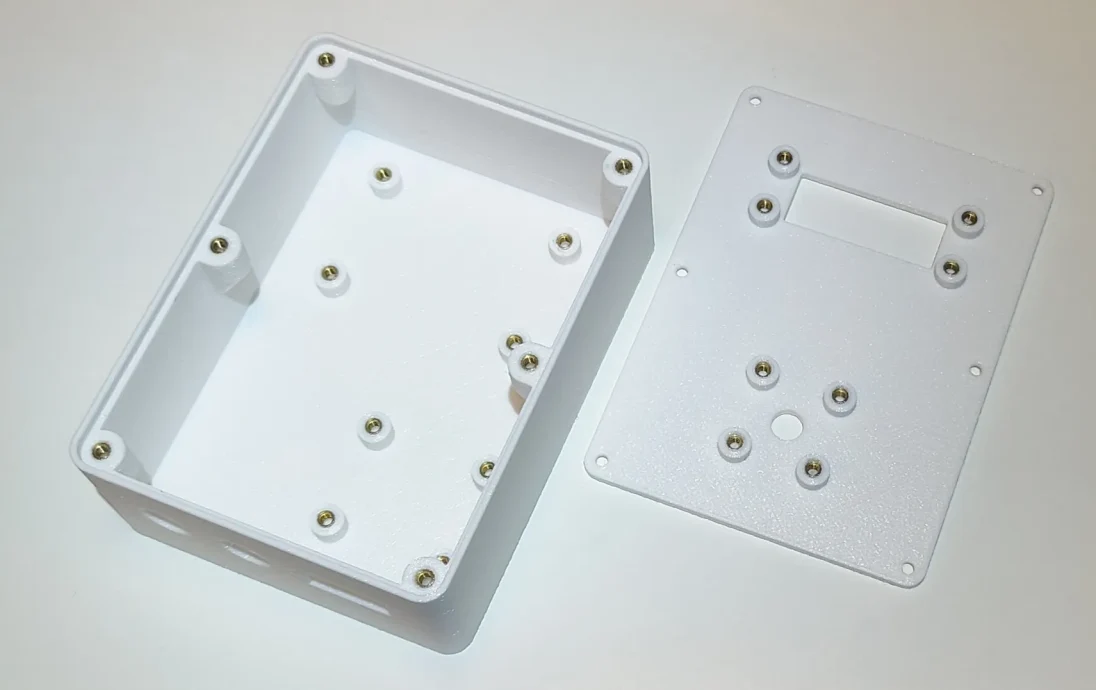

-Монтаж нижних отверстий под 2 платы
-монтажные отверстия в крышке для 2 плат

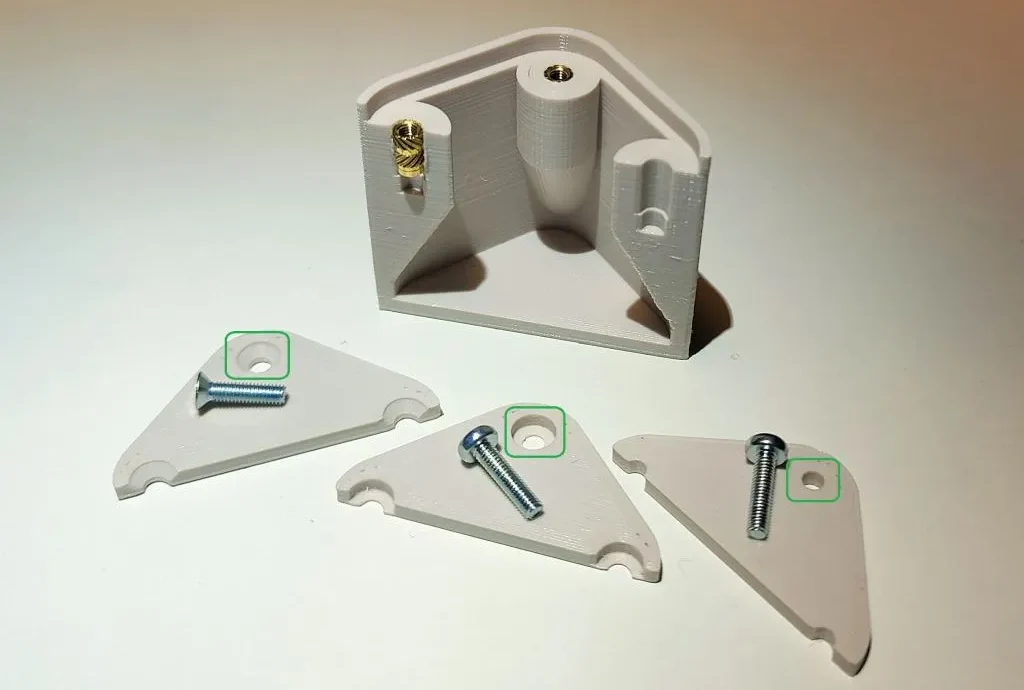

-Зенковка или обычная головка винта
-Угловой радиус до круглых корпусов

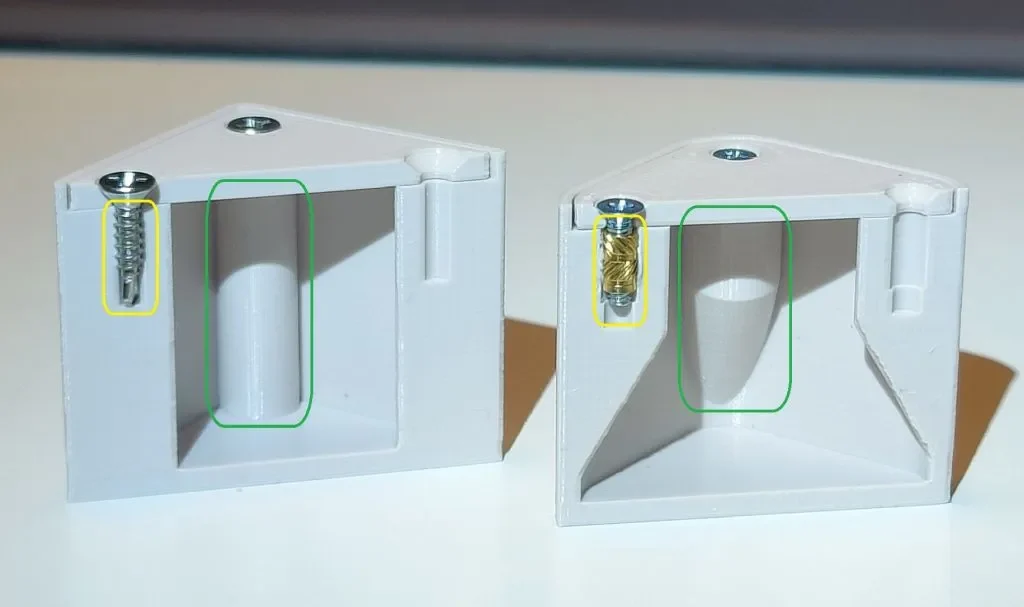

-Срежьте фаску с винтов цилиндра вниз, чтобы использовать всю ширину основания корпуса.
-Подходит для 3D-принтера, поддержка не требуется

Используйте настройщик Openscad (Окно меню/снимите флажок «Скрыть настройщик»), чтобы настроить это поле. Выберите «Только описание» в самом верху настройщика, чтобы улучшить читаемость.
Я знаю, что иногда при использовании слишком больших или слишком маленьких параметров возникают проблемы с рендерингом. Чтобы предотвратить такие проблемы, измените только один параметр одновременно и проверьте результат.

Дополнительные возможности настройки:

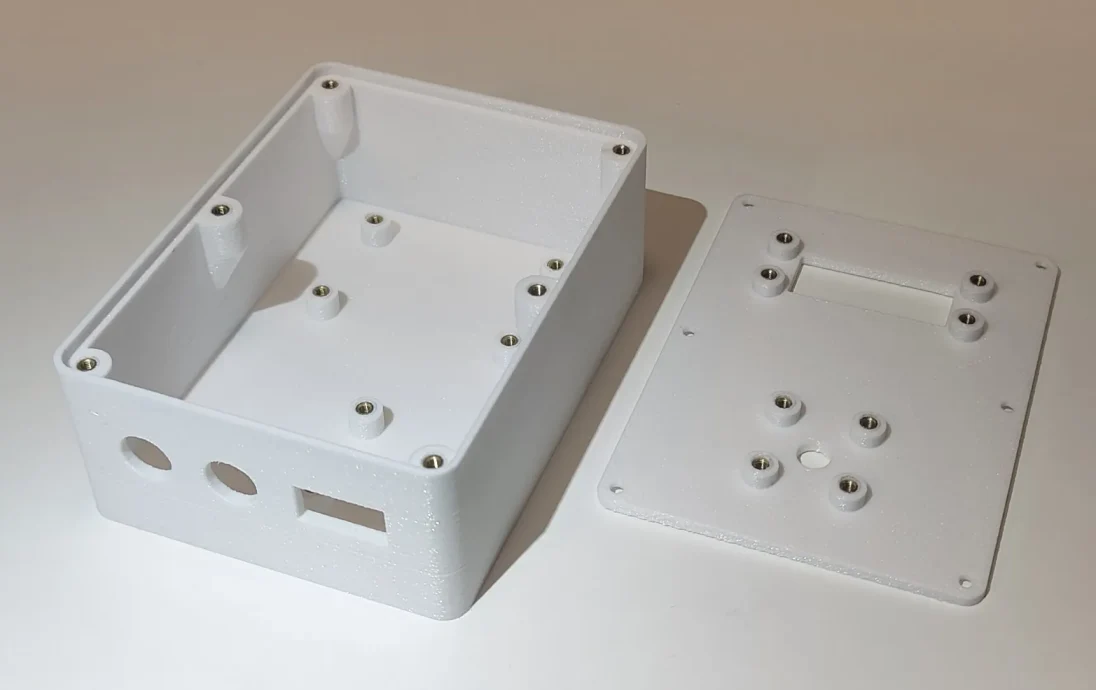

— Используйте первые 4 модуля, чтобы добавлять объекты или вырезать отверстия. Там уже есть несколько приме��ов, которые вы можете раскомментировать.
— Если вы не знакомы с OpenSCAD, вы также можете экспортировать файл stl из Openscad (F6, затем F7). Затем импортируйте файл stl в самую известную 3D-программу, например, чтобы сделать отверстия.
— Вы также можете сделать отверстия позже с помощью сверлильного станка. Но тогда я рекомендую 100% заполнение.

Надеюсь, вы сможете использовать его для своих проектов.
Позвольте мне увидеть ваши принты и ремейки, и, пожалуйста, не забудьте нажать кнопку «Нравится».

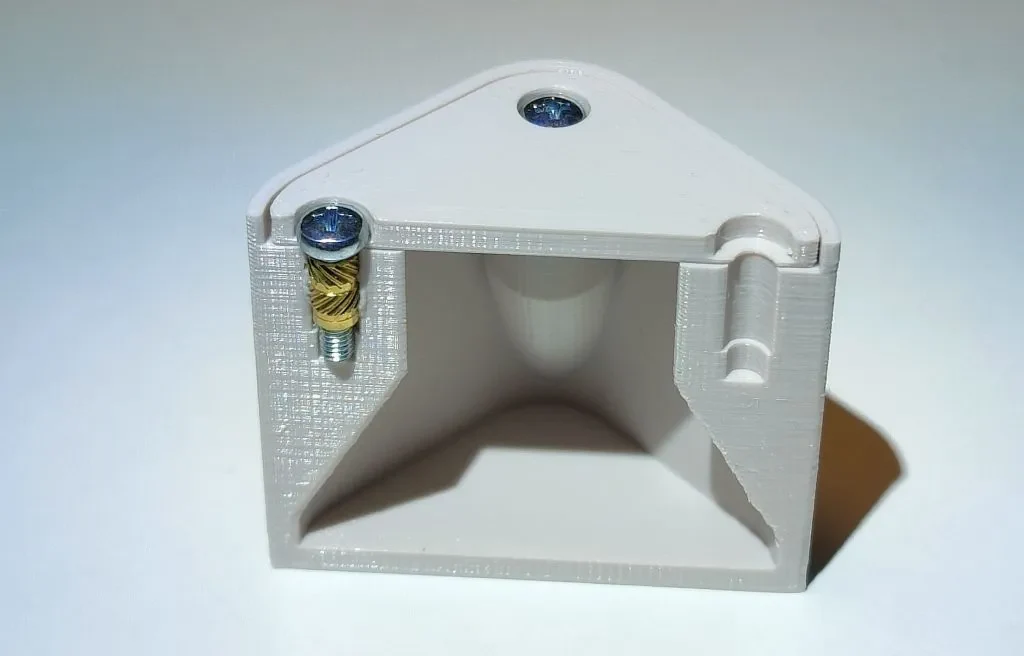

Я предпочитаю вставные гайки из латуни, плавящиеся методом горячего плавления, без насечки на 1-2 мм с одной стороны. Это позволяет лучше расположить/центрировать гайку. Я также измеряю диаметр с этой стороны по размеру отверстия в пластике.
