Мини-антенные крепления Quadmula F5/F5 для DJI O4 Pro...

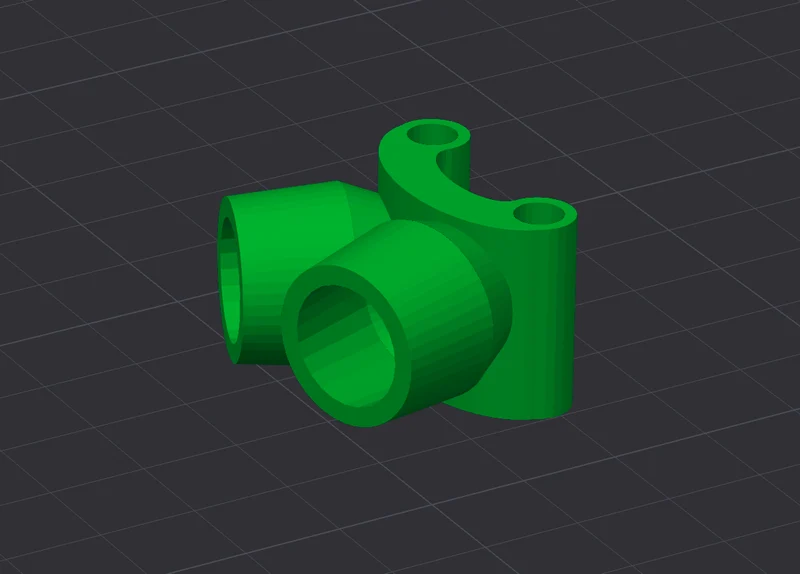

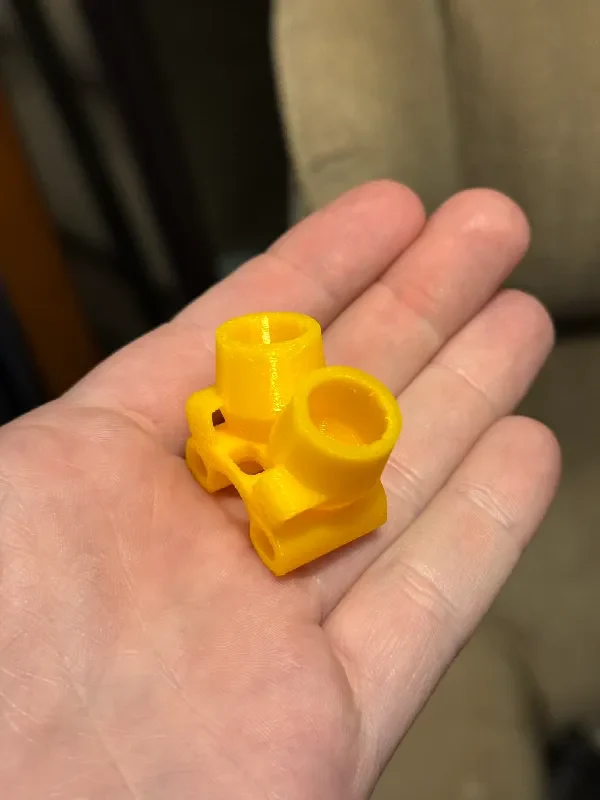

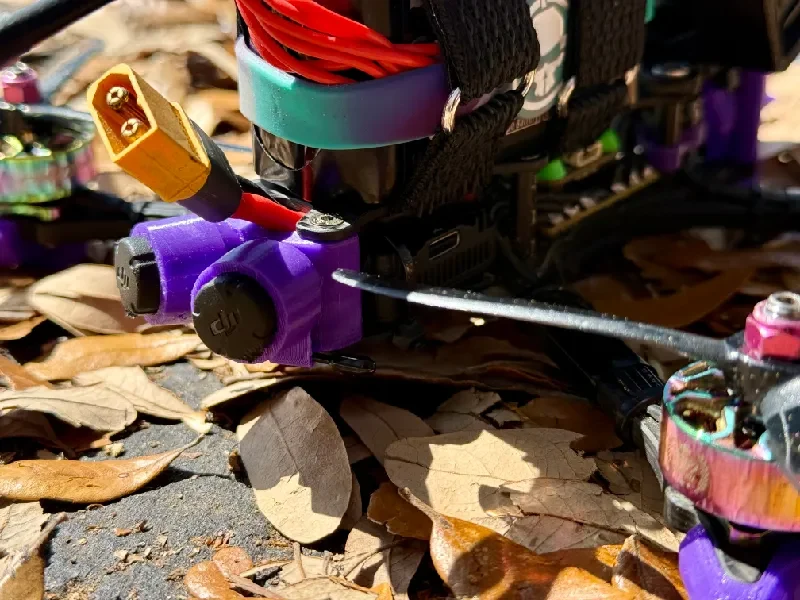

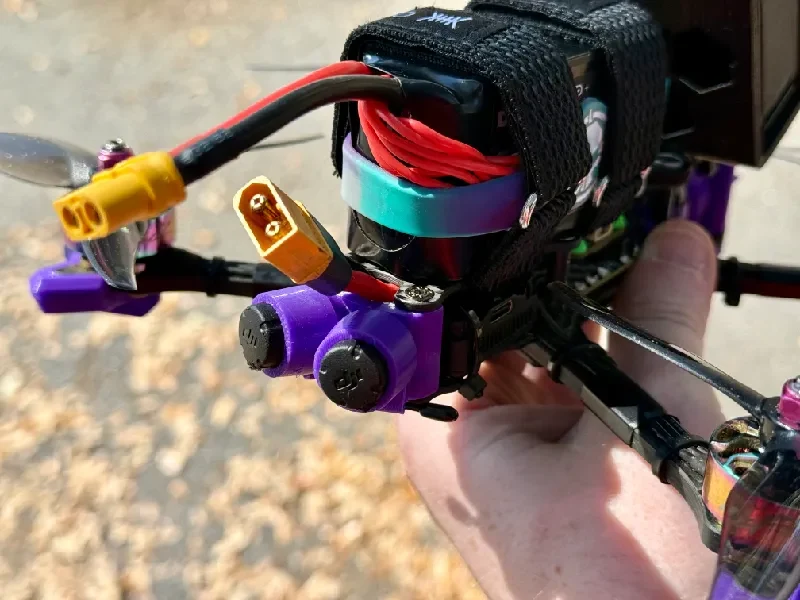

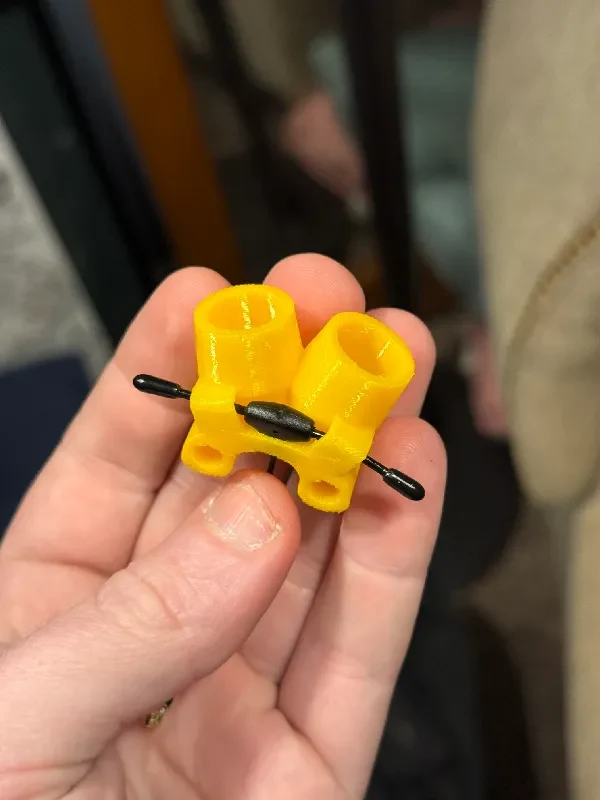

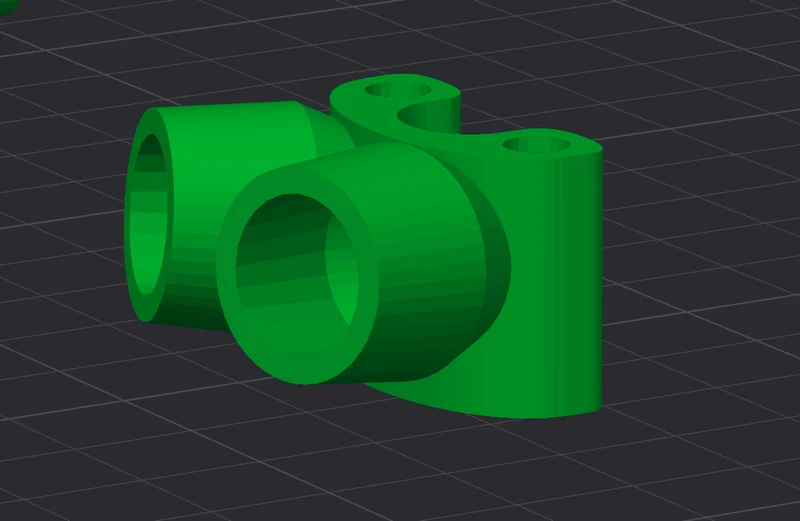

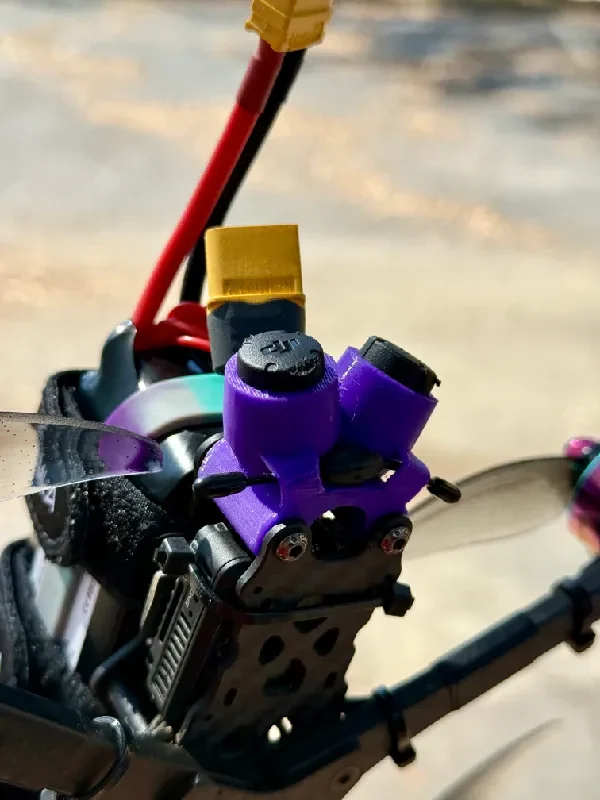

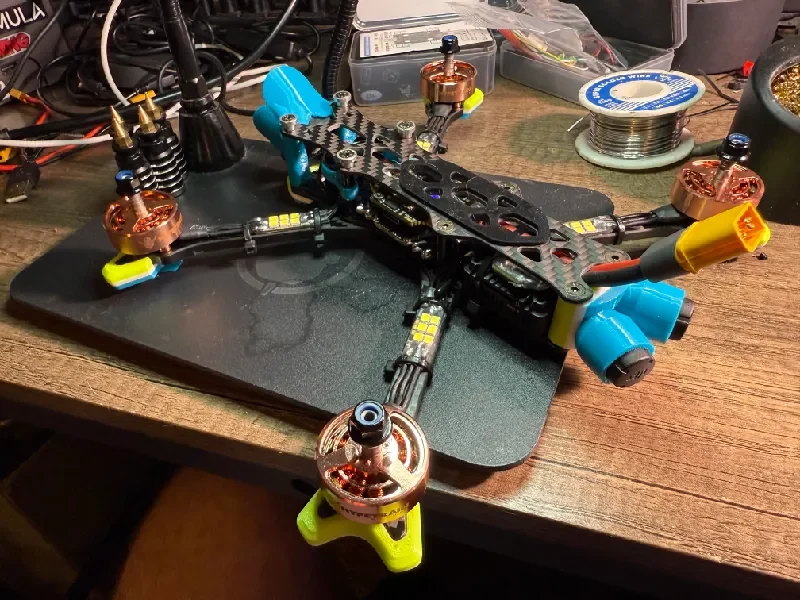

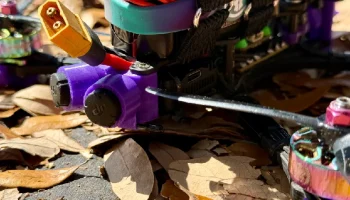

Вот крепления O4 Pro для Quadmula Siren F5 и F5 Mini. Мне нравится использовать XT60 поверх видеопередатчика и сверху/сзади коптера, поэтому я сделал крепление U-образной формы, чтобы обеспечить для этого некоторый зазор. Существует версия с Т-образным креплением приемной антенны, как и у ELRS. На мой взгляд, V2 значительно улучшен, но антенны не разнесены по высоте, как у V1.

При U-образном креплении может быть сложно получить четку�� печать вокруг основания, где встречаются антенны. Я научился класть его антенной вверх, опираясь на стойки (по мере того, как они идут в комплекте), это дает наилучшее качество. Я рекомендую сделать 2-3 слоя плота, чтобы нижняя часть стоек была чистой. Опора (дерево/органический материал) рекомендуется для улучшения опорных отверстий и нижней части крепления. Крепление ЭЛРС Без подставок я бы не обошелся.

Это то, что я использую для получения чистых отпечатков.

Высота слоя: 0,18 мм с начальным слоем 0,30.

Заполнение: 70-100%

Поддержка: Органический/Древовидный стиль с поддержкой/Расстояние XY объекта 0,15 мм.

Слои плота (рекомендуется): 3 слоя с расстоянием Z контакта плота 0,1 мм.

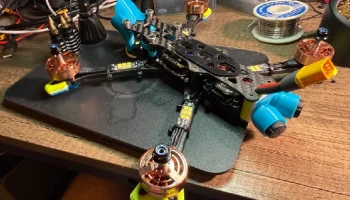

Что касается модуля камеры O4 Pro на фотографии, ознакомьтесь с модулями Тима для различных рамок и типов камер.

О4:
https://www.printables.com/model/1141936-dji-o4-prolite-pod-mount-fpv-max-fov-almost-any-qu

О3 и многое другое:

https://www.printables.com/model/381833-fpv-pod-mount-for-o3-walksnail-anything-max-fov-no
