Антенная катушка с балуном 1:64

Я давно хотел встроить балун в свою антенную катушку, и вот он здесь!

Я создал это устройство для намотки антенны для активации SOTA, но, конечно, вы можете использовать его и для действий, не связанных с Sota. Балун, который я намотал, имеет соотношение 1:64, но, конечно, вы можете намотать его так, как захотите.

Мы изготовили много таких антенн в антенной мастерской ÖVSV в OE6, потому что цена за антенну была ниже 10 евро!

По данным многочисленных интернет-источников, тороид должен иметь мощность 100 Вт SSB и 50 Вт CW. Все знания о полуволновых источниках питания не поместятся на этой странице, поэтому вот отличный источник, если вам нужно узнать больше: https://www.nonstopsystems.com/radio/frank_radio_antenna_multiband_end-fed.htm

Вам понадобится:

1 катушка
1x обе крышки

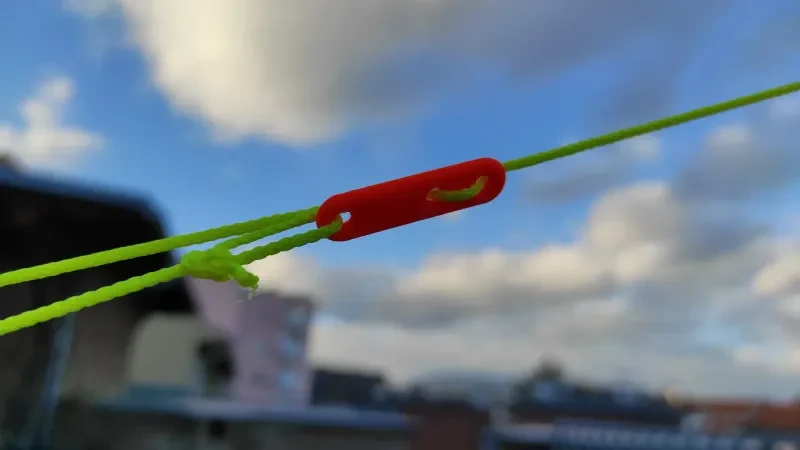

2 натяжителя троса
1 адаптер BNC для монтажа на шасси с точкой пайки сзади.
1 тороид FT140-43
90 см эмалированной проволоки диаметром 0,8 мм.
Паракорд 2-4 м (макс. диаметр 3 мм)
Антенный провод на ваш выбор (для моего приемопередатчика QRP мощностью 10 Вт использовался диаметр 0,25 мм)

Инструкции:

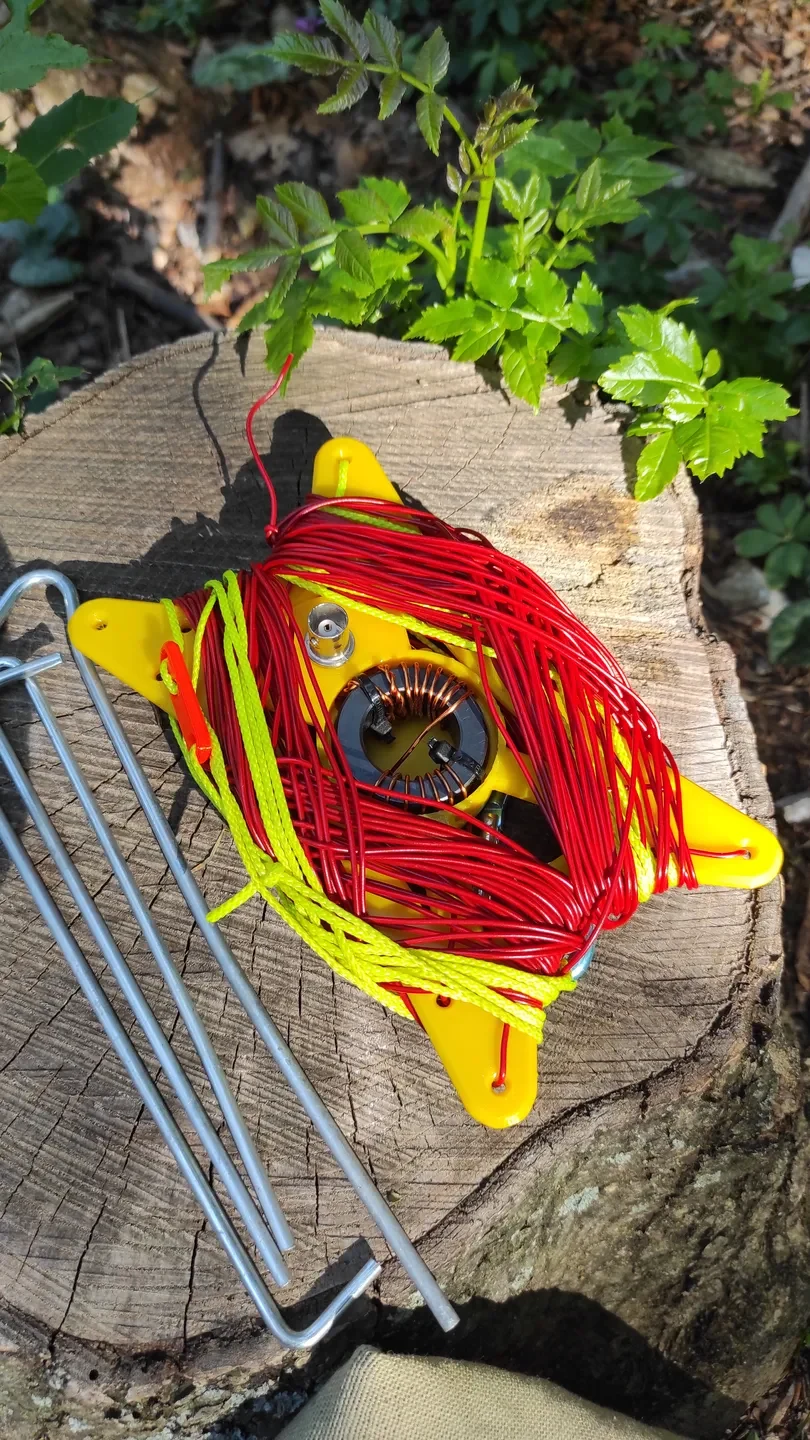

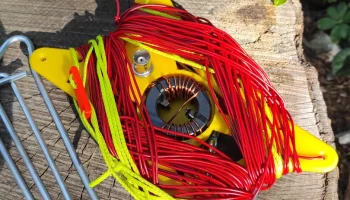

Прежде чем наматывать тороид, проверьте крышки колпачков и их высту��ы. Последний балун должен плотно прилегать.
Установите разъем BNC
Используйте отверстия на крышке, чтобы разместить антенну и противовес внутри.
Спаяйте все вместе
Используйте остатки эмалированной проволоки, чтобы зафиксировать колпачки. Или склейте их вместе, если хотите.
