Крепление для камеры/антенны DJI O4 iflight chimera 7 pro...
Я спроектировал и создал два компонента: крепление для камеры с мягким креплением из ТПУ и крепление для GPS/антенны.

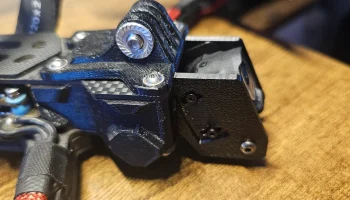

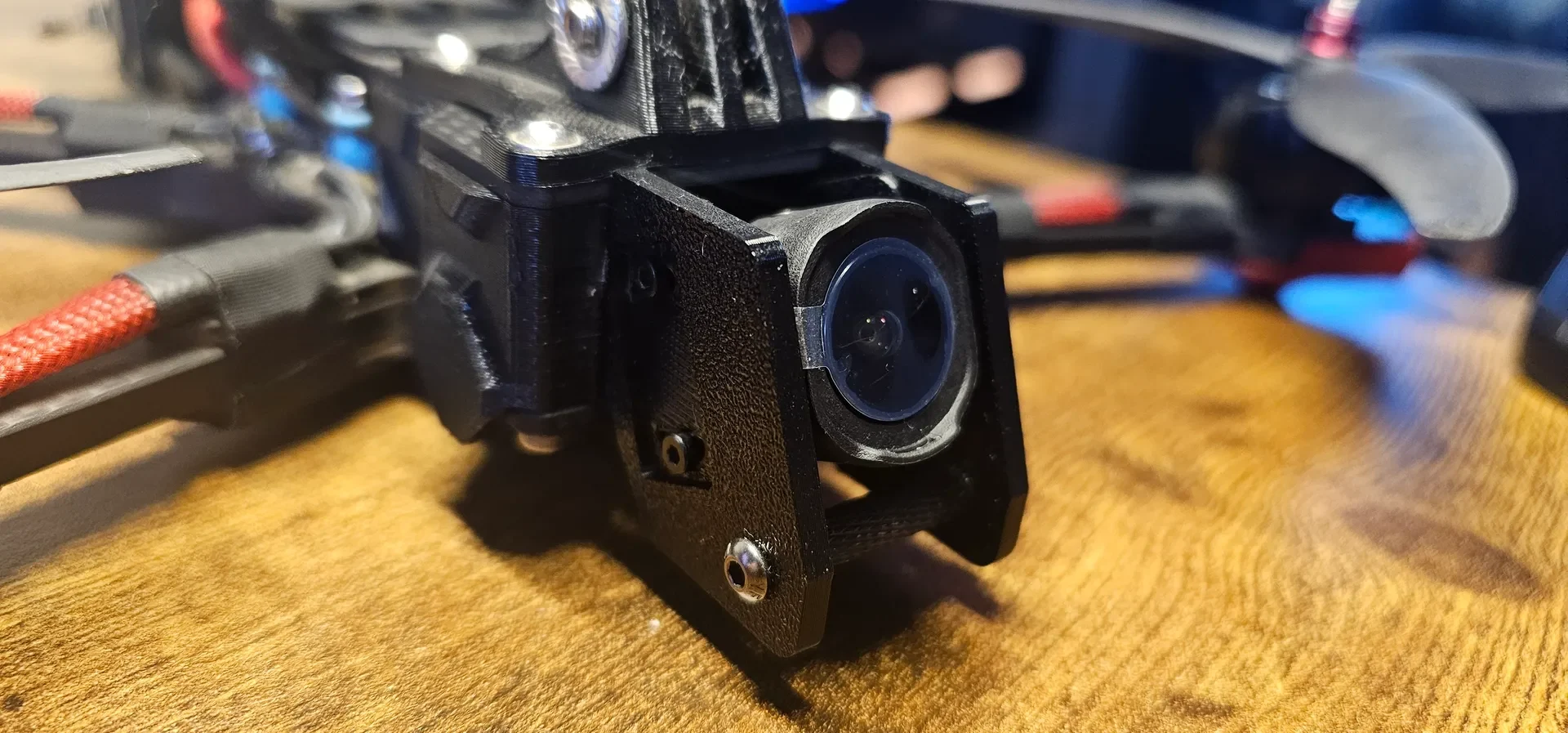

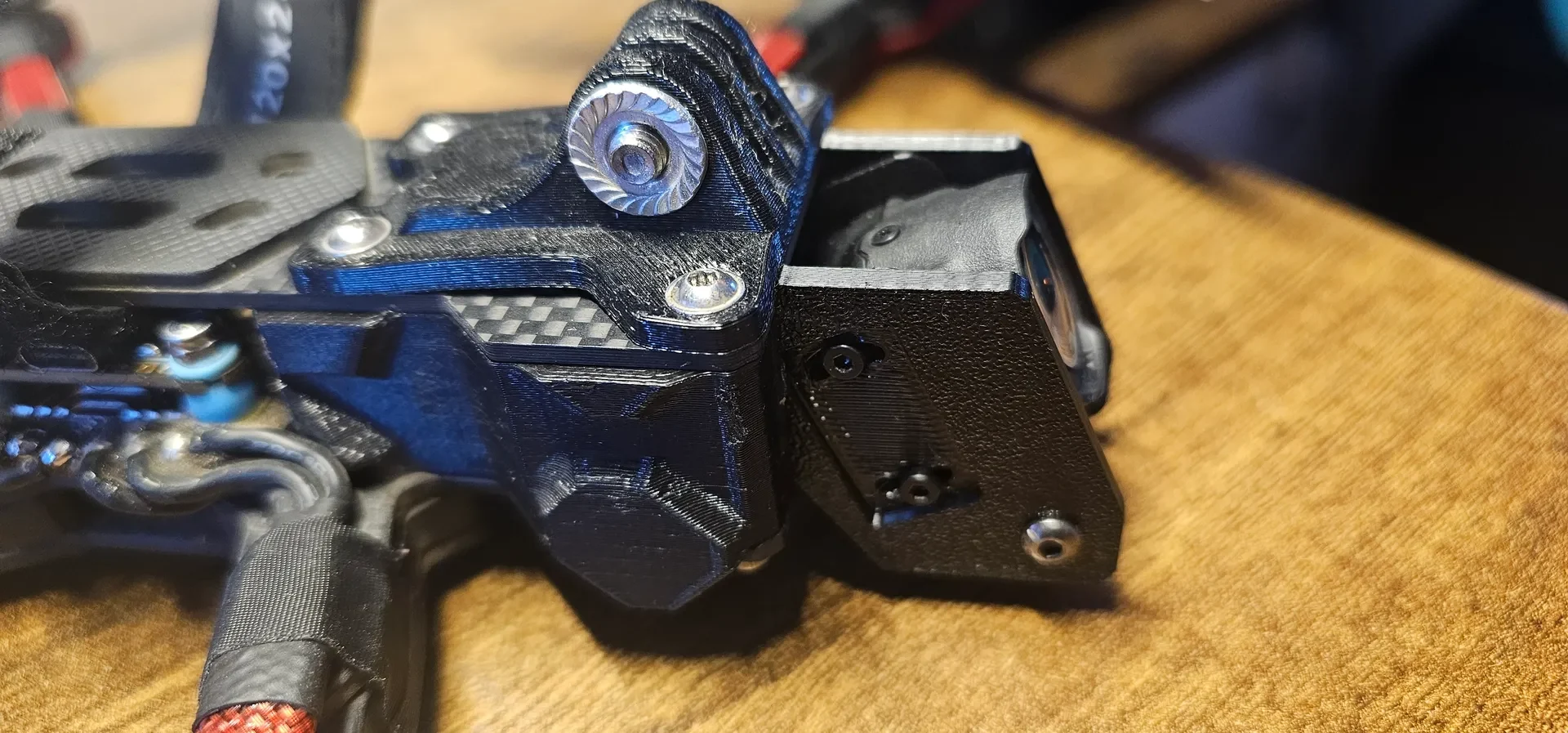

Само крепление камеры было напечатано из PETG, а мягкое крепление — из ТПУ со 100% заполнением. Оригинальный кабель DJI был немного короче, поэтому мне пришлось расположить камеру ближе к центру. В результате пропеллеры практически не видны — на экране видно около 2 мм левого пропеллера. Как только я получу новый кабель MIPI, я обновлю крепление камеры.

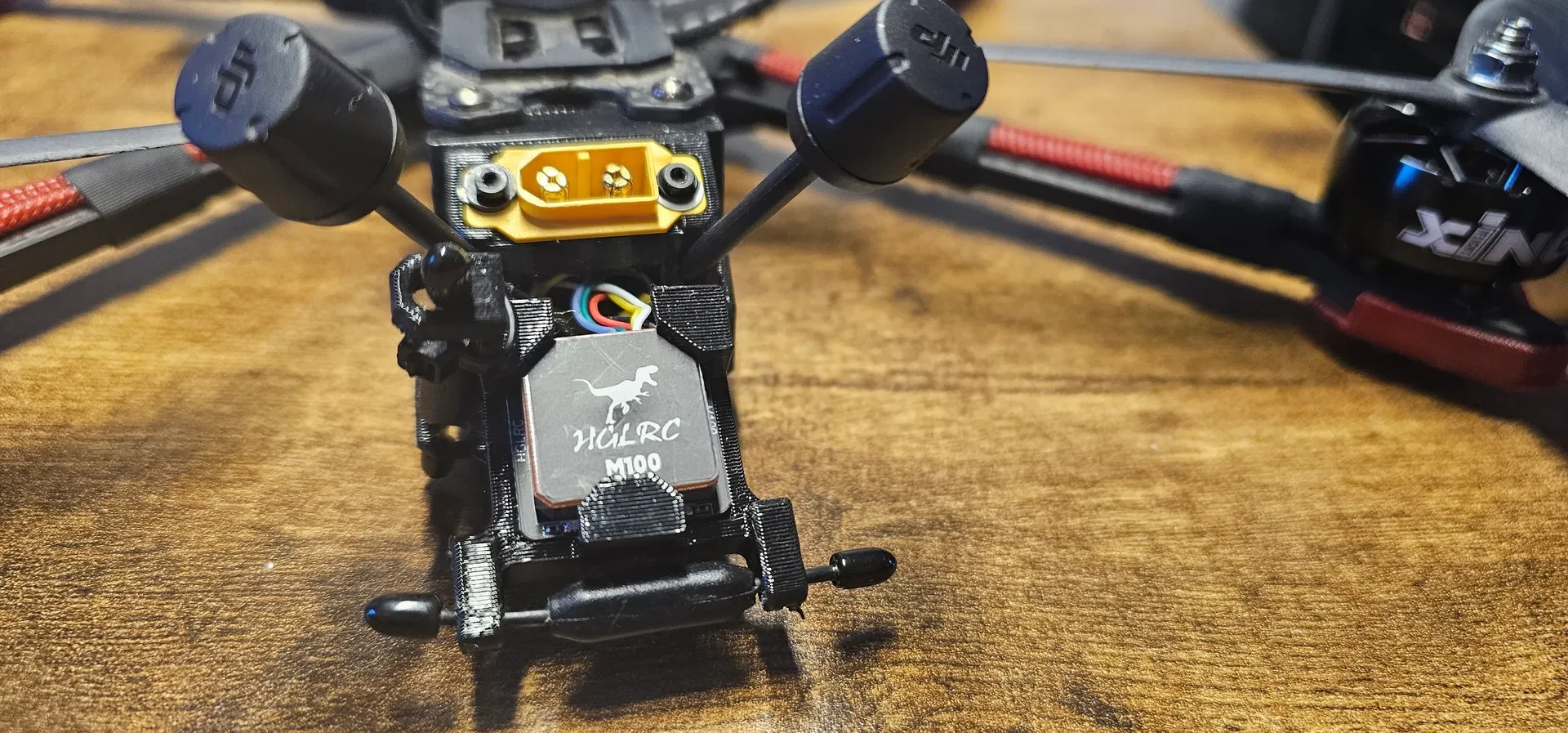

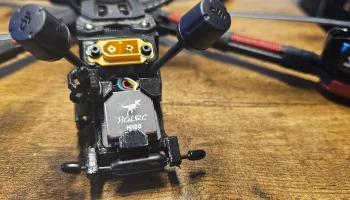

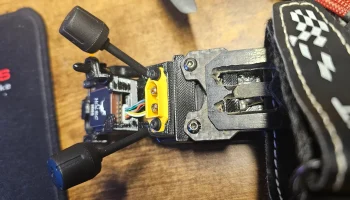

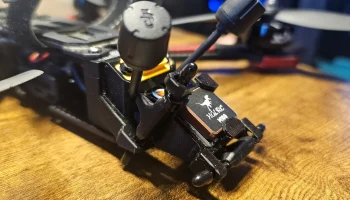

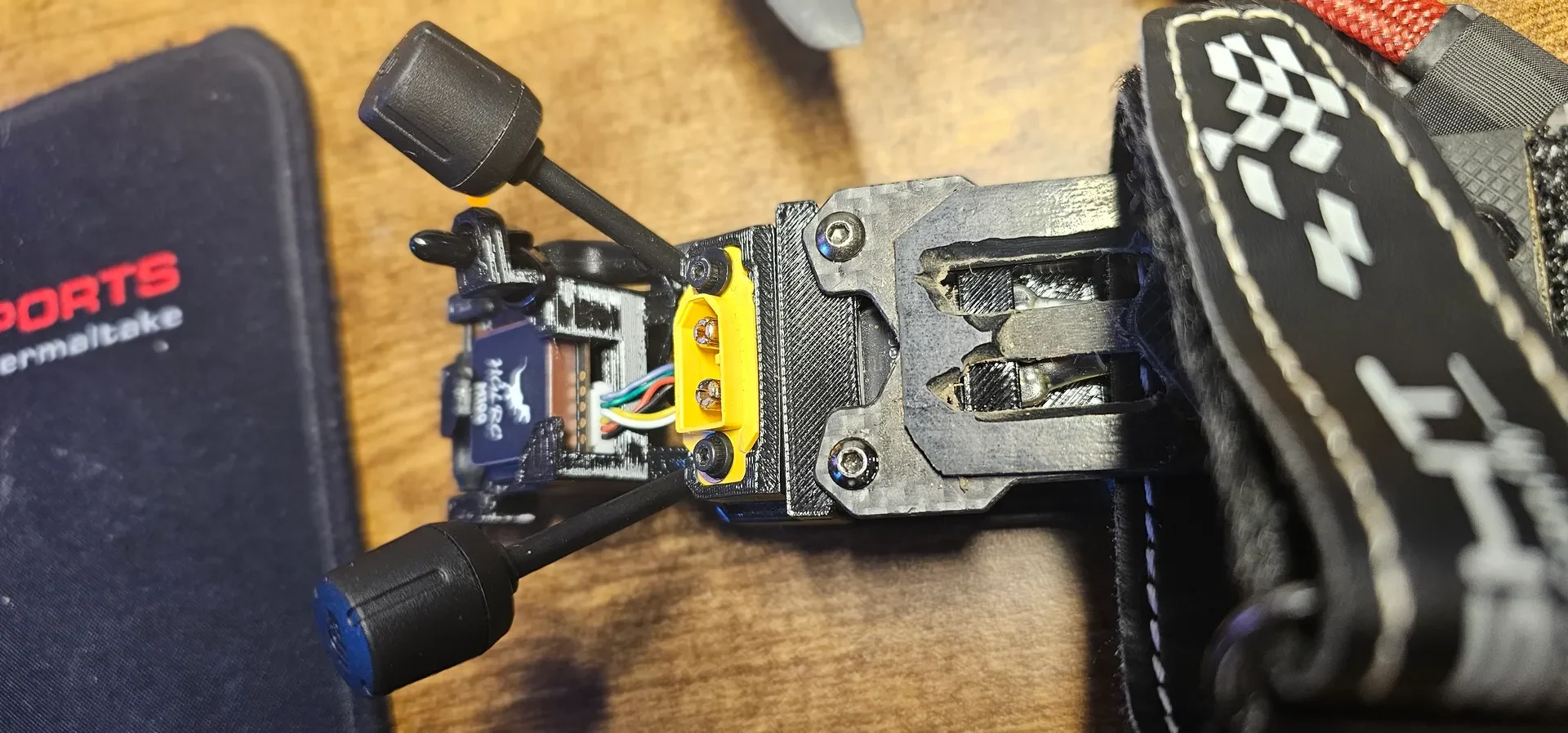

Для крепления платы GPS/радиоприемника во время печати требуются опорные конструкции. Этот компонент также был напечатан со 100% заполнением. Для крепления вилки кабеля аккумулятора я использовал металлические вставки M2x4 мм, места для винта M2x20 мм достаточно. Хотя вилка питания немного туго затянута, я уверен, что она останется в безопасности. Крепление GPS предназначено для GPS-модуля размером 21x21x8 мм. Я использую GPS HGLRC M10, и он мне подходит. Кроме того, я использую RC-канал Radiomaster RP3 ELRS, и антенны прекрасно подходят. Обратите внимание, что эта установка несовместима со стандартной боковой крышкой.
