DodecaWhip - портативная КВ антенная система V-Dipole...
РАБОТА В ПРОГРЕССЕ — близка к окончательным версиям.
*Пожалуйста, оставьте отзыв об этом руководстве и распечатках. Это только поможет улучшить общую модель.
Я большой поклонник открытого исходного кода и улучшения существующих продуктов и стандартов. Я также большой поклонник того, зачем тратить большие деньги, если у вас есть навыки, чтобы сделать что-то самостоятельно! Я нашел несколько китайских V-диполей с телескопическими хлыстами, а также версии некоторых американских компаний. Были вещи, которые мне нравились, и вещи, которые мне не нравились, и в данном случае я стремился разработать действительно универсальную антенну с максимальной совместимостью и универсальностью, необходимой практически для любой ситуации, в которой ее можно было бы использовать.

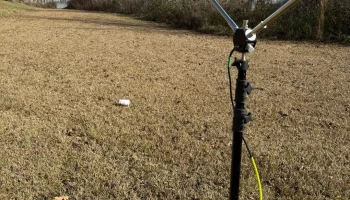

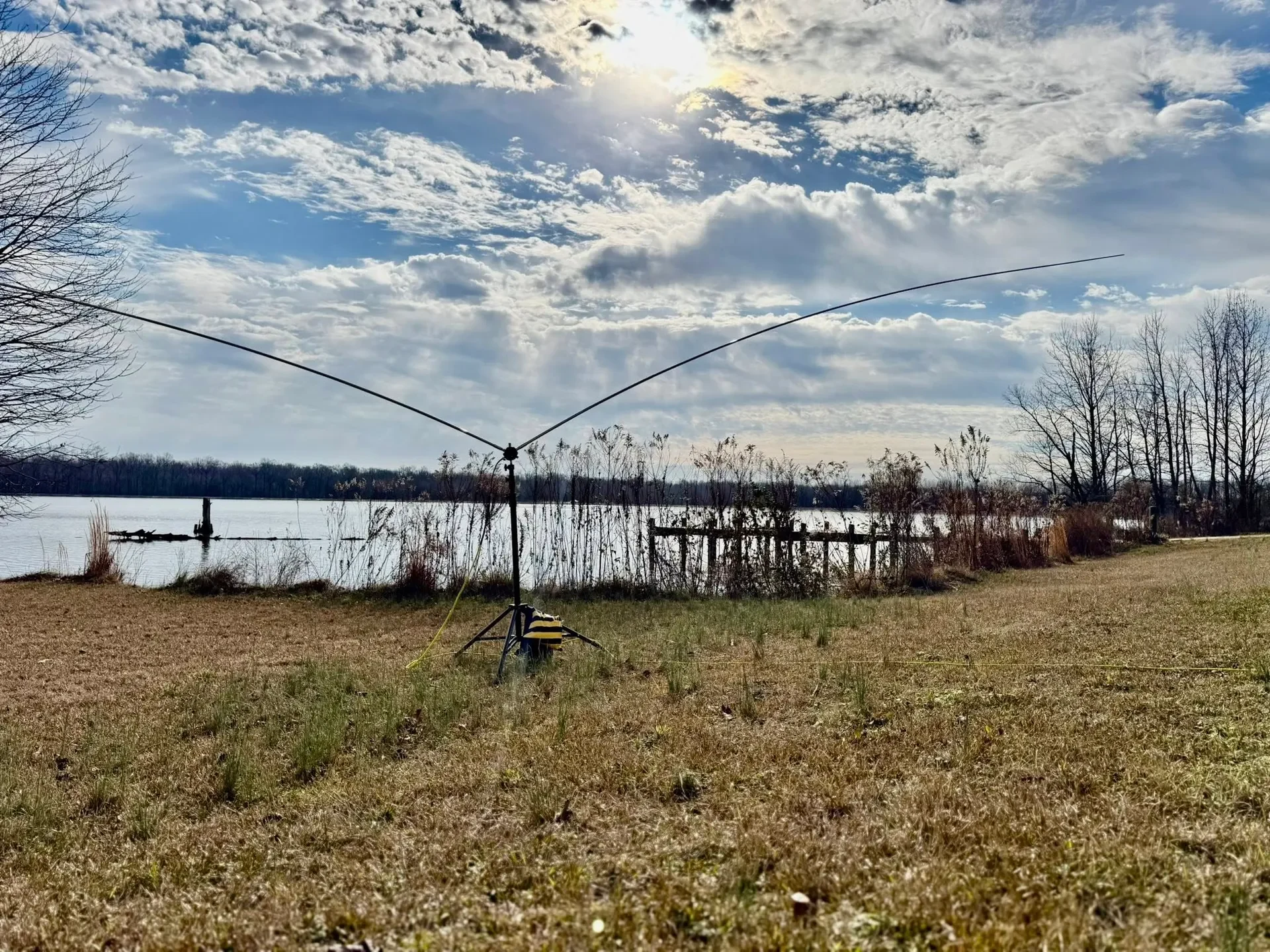

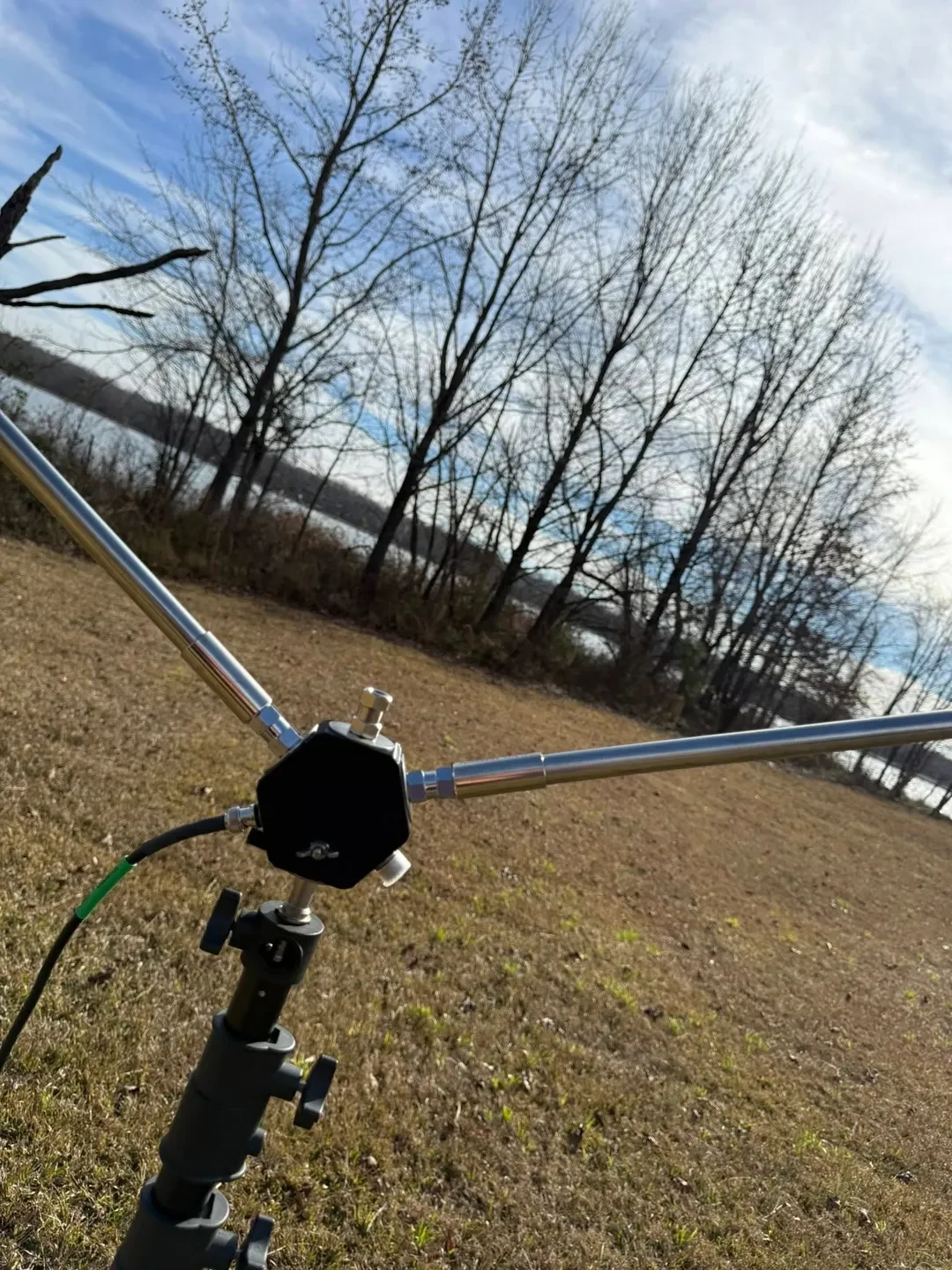

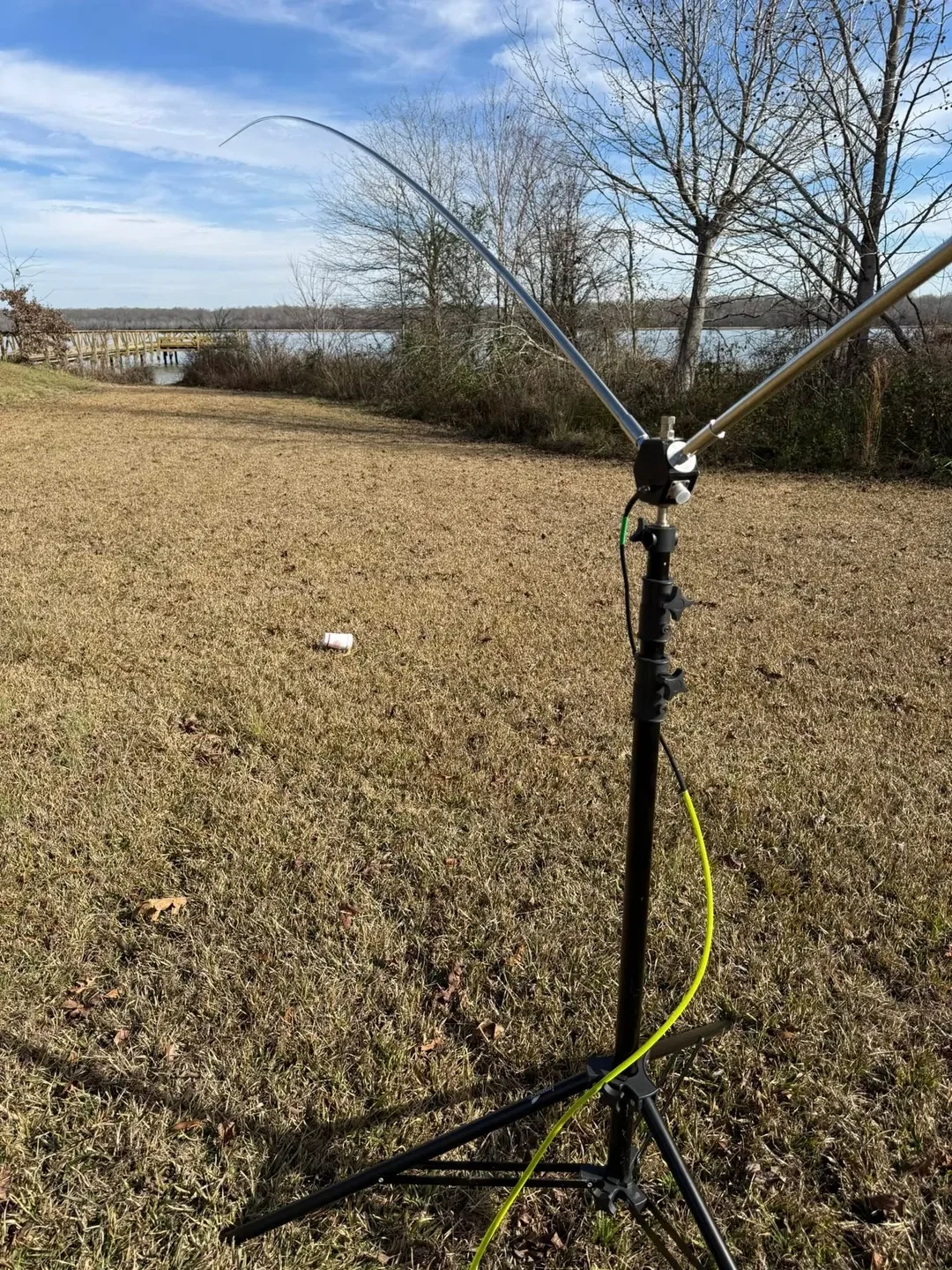

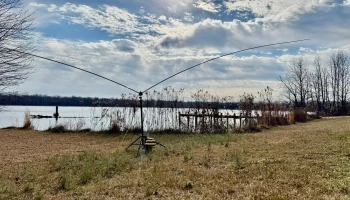

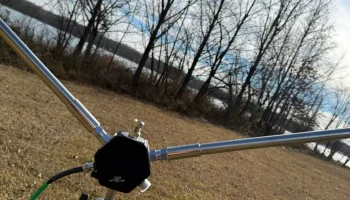

Встречайте систему DodecaWhip. Поскольку некоторые производители и компании используют Hex в качестве своего фирменного знака, я намеренно спроектировал эту втулку так, чтобы она имела 12 сторон (6 больших и 6 маленьких), чтобы отличить мою оригинальную конструкцию. Я не просто сглаживал углы, я потратил много времени на моделирование этого в Shapr3D, печать/прототипирование и внесение корректировок.
***Любое сходство внешнего вида или функций с другими работами или коммерческими продуктами — это всего лишь побочный продукт упрощенного дизайна, который просто… работает.***
Заметили, что я сказал упрощенно? Мы говорим о напечатанных на 3D-принтере деталях, проводе длиной 6-10 дюймов, нескольких кольцевых клеммных соединениях, винтах, термофиксациях и выбранном вами интерфейсном оборудовании (подробнее об этом в списке спецификаций ниже). Этот дизайн и конструкция действительно предназначены для того, чтобы вы их сделали.
Вот мой вклад в этот дизайн и список деталей, которые я использовал в своих последних прототипах.
НАСТРОЙКИ ПЕЧАТИ ВНИЗУ!
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ (BOM)
2 кнута из нержавеющей стали (5,6 м или 17 футов)
— 6x термовставки M3x4x5** (крышка/крышка)
— 6 винтов M3x8 (крышка/крышка)
-----------------------------------------------------------
Нержавейка, если возможно.
1 болт М4х16 (противовес)
1 шестигранная гайка M4 (противовес)
1 барашковая гайка M4 (противовес)
1 звездчатая шайба M4 (противовес)
-----------------------------------------------------------
3 болта из нержавеющей стали 3/8-24 ИЛИ M10x1,5 (в зависимости от внутренней резьбы)
3 стяжные гайки 3/8-24 ИЛИ M10x1,5 (лучше всего подойдет «3/8x24 для тяжелых условий эксплуатации», используйте все, что сможете найти для M10). Если у вас нет стяжных гаек для тяжелых условий эксплуатации, вы с большей вероятностью сломаете основание антенны или такие шпильки...
3x M10 — обжимные изолированные кольцевые клеммы 3/8 (подключение проводов под напряжением и экранирующие болты)
3 обжимных изолированных кольцевых терминала M4 (противовес проводов)
3 шайбы из нержавеющей стали 3/8 (M10) (внутреннее болтовое крепление)
3x 3/8 (M10) большие шайбы для крыльев из нержавеющей стали (крепление для внешних проушин)
-----------------------------------------------------------
Крепление BNC на перегородке
-----------------------------------------------------------
СО-239 Крепление на панель
3 винта из нержавеющей стали M3x10
1 винт из нержавеющей стали M3x12 (крепление SO-239)
4 гайки M3 (крепление SO-239)
-----------------------------------------------------------
1 винт M4x16 с конической головкой из нержавеющей стали (фиксированная опорная пластина с Т-образной гайкой)
Вам нужен винт, который будет сидеть заподлицо при полной вставке!
1 гайка M4 (фиксация опорной пластины — опционально электрическое заземление)
ВАРИАНТЫ МОНТАЖА!!!

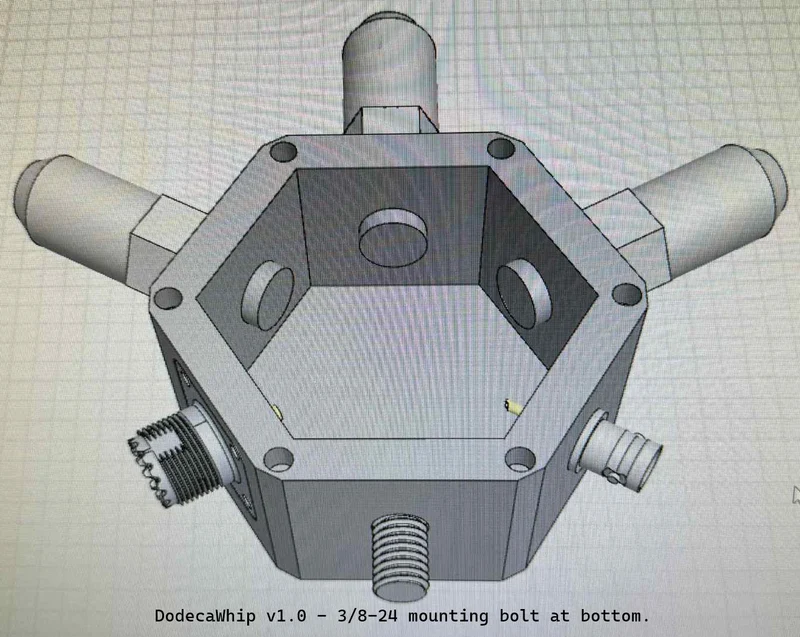

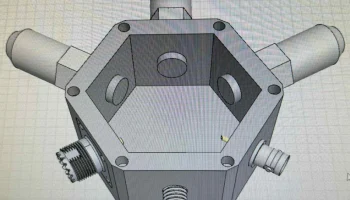

Вариант 1:
Болт M10x1,5 ИЛИ 3/8-24 снизу (файл Dodeca_v1.0)
Крепление без адаптера к другому существующему оборудованию

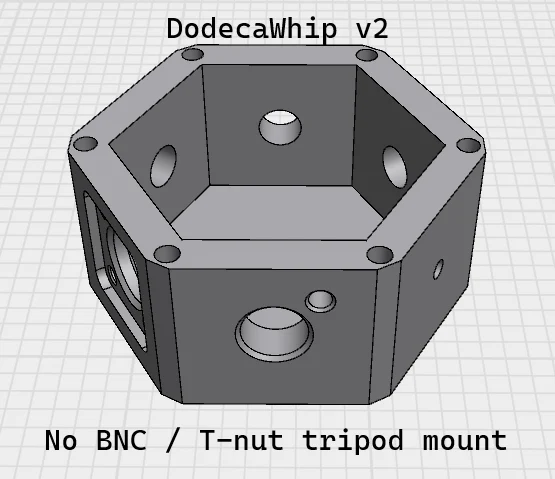

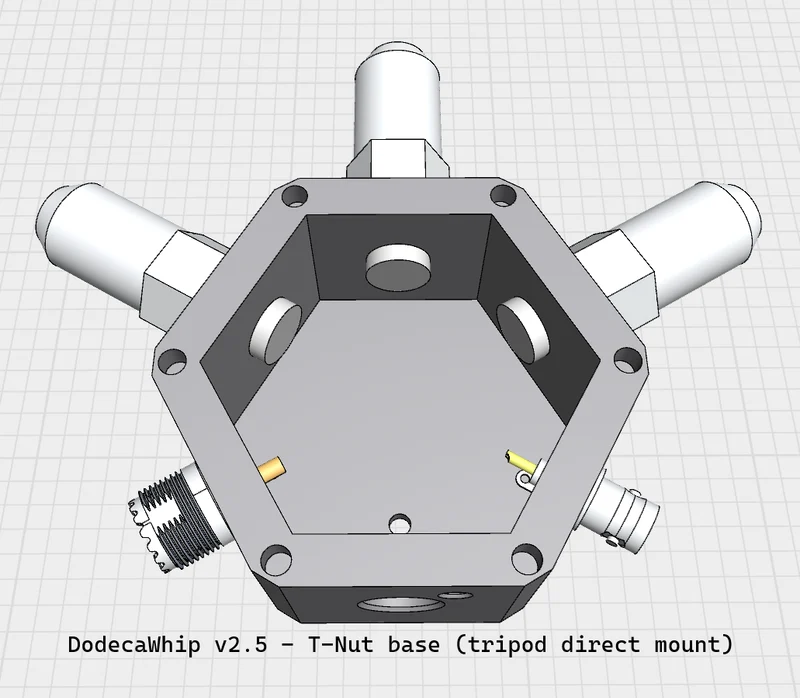

Вариант 2: (Текущая модель)
Опорная пластина Т-образной гайки, резьба 3/8-16 (толстая штативная резьба)
3/8-16 обычно встречается на легких мачтовых штативах для фотосъемки (вот такой)
Переходник с резьбой штатива с 1/4-20 на 3/8-16
ОПЦИЯ: переходник с 3/8-16 на 3/8-24 (папа-папа).
--------------------------------------------------------------
Провод 16 калибра для внутренних устройств (меньший может не выдерживать мощность, превышающую QRP, для высокой мощности рекомендуется 14 г)
16AWG работал с мощностью 100 Вт SSB/CW в летнюю жару для моей личной сборки.
Электропроводка
Я кратко изложу, как я выполнил проводку в качестве основы, но это НЕ единственный способ ее подключения:
Центральный штифт SO-239: соедините болт верхнего/центрального выступа И один из выступов V-образной стороны. Я решил присоединить V-сторону чуть выше крепления к панели SO-239. Мы назовем эти наконечники «ГОРЯЧИМИ».
Два наконечника HOT AN
