Портативная шестилучевая антенна с использованием удочек...

Это конструкция шестилучевой антенны для диапазонов 6-20 м. В моей сборке используется телескопическая линейная палка Hastings, которую вы, вероятно, не будете использовать, и в этом случае ее лучше использовать в качестве вдохновения для вашей сборки (а не пакет для прямой печати).

Используемый материал:
Паракорд 1,75 мм (тип 95 — прочность 180 фунтов)
Используется для всех опор и растяжек.
Удочки для ловли карпа длиной 5,4 м, со снятыми последними двумя (2) кончиками.
Примечание. Иногда их называют «углеродным волокном», но я измерил неглазурованный участок, и он имел сопротивление > 2,2 ГОм на 1 мм, поэтому они явно непроводящие. Я считаю, что это просто обычное стекловолокно. Я протестировал настоящую трубку из углеродного волокна, и она оказалась совершенно короткой на любой длине.
Привязать крюки для оттяжек
Карабины и палаточные колышки для оттяжек
Провод ~22AWG для радиаторов.
Балун в сборе:
Феррит FT140-43 (также известный как Fairrite # 5943002701)
RG-174 Коаксиальный
Разъем BNC
Обвязочные стойки типа «банан»
Винты M3 для крепления тороида + термофиксирующие вставки для винта с накатанной головкой для крепления крышки
Телескопическая мачта
Я использовал телескопическую линейку Гастингса в качестве основания и самую верхнюю часть мачты, чтобы закрепить оттяжки и балун.
Я привязываю мачту к треноге и закрепляю треногу на земле с помощью винтовых анкеров.
Инструкции по сборке:

Я настоятельно рекомендую вам изменить эту конструкцию, чтобы она соответствовала вашему конкретному узлу телескопической мачты. Остальные детали будут взаимозаменяемыми.

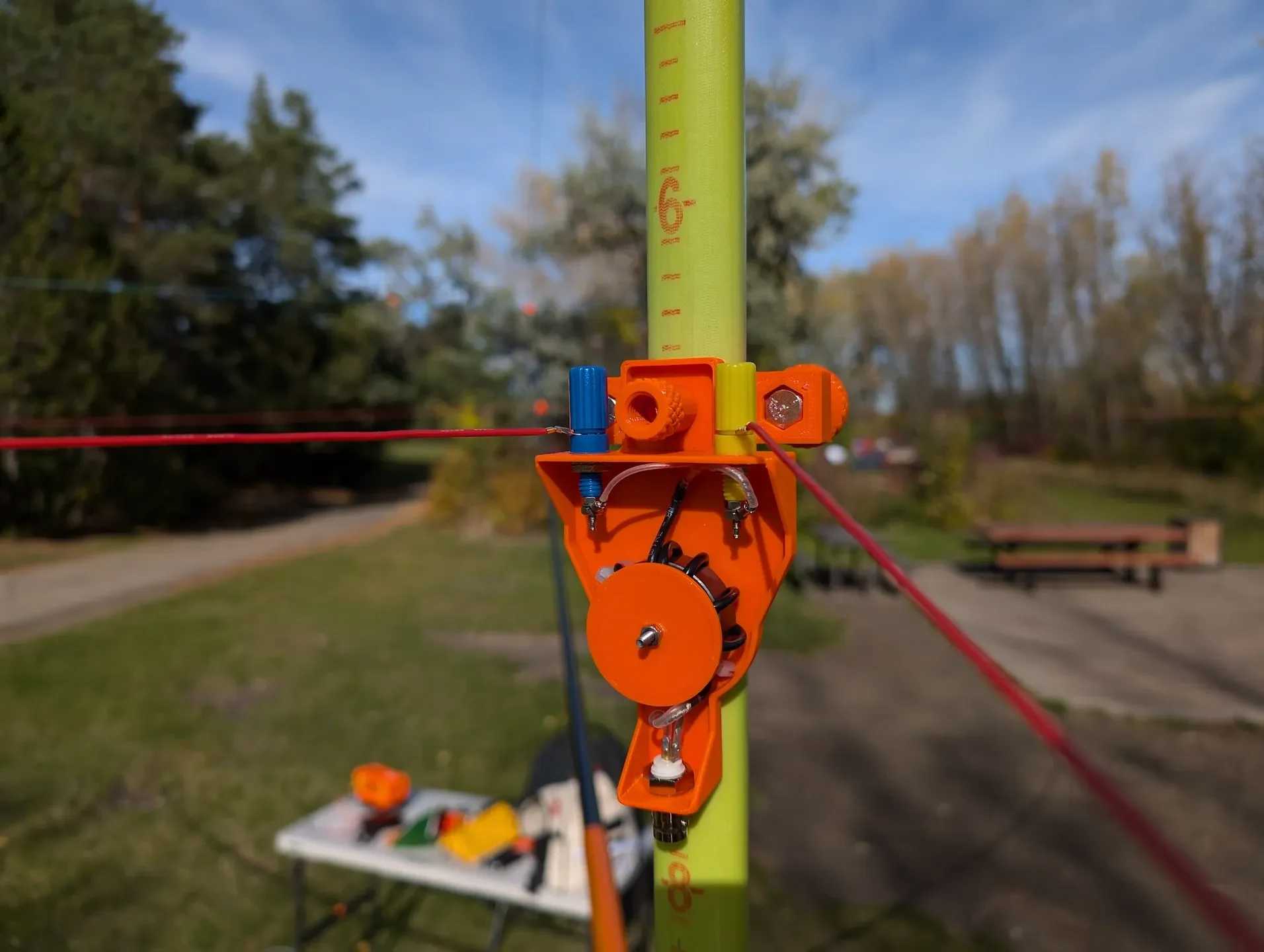

Постройте балун. Он будет установлен на верхней мачте и сдвинут на нужную высоту для диапазона антенны, который вы собираетесь использовать.

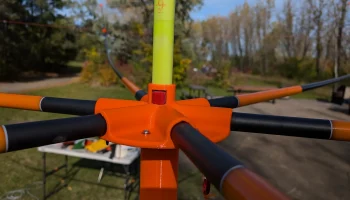

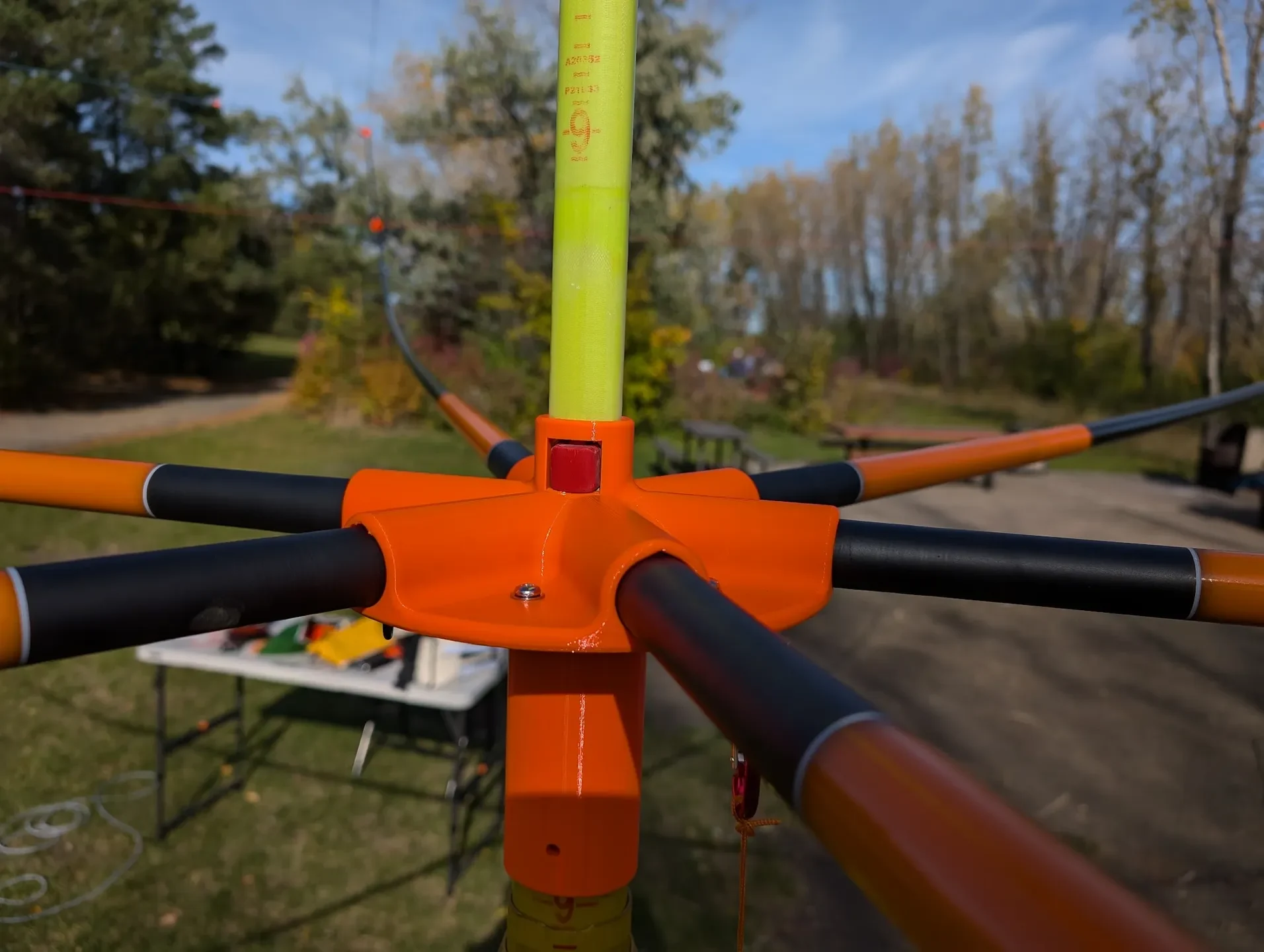

Создайте втулку удочки и соответствующую втулку мачты, чтобы вставить или прикрепить ее к мачте. Возможно, вам придется отшлифовать ��нутреннюю часть в зависимости от посадки вашей удочки (рассмотрите возможность распечатки пробного образца). Я обернул сверло наждачной бумагой и отшлифовал до идеального прилегания. Скрутите две втулки вместе с помощью винтов № 10 с крепежными крючками вокруг трех (3) винтов, чтобы прикрепить растяжки.

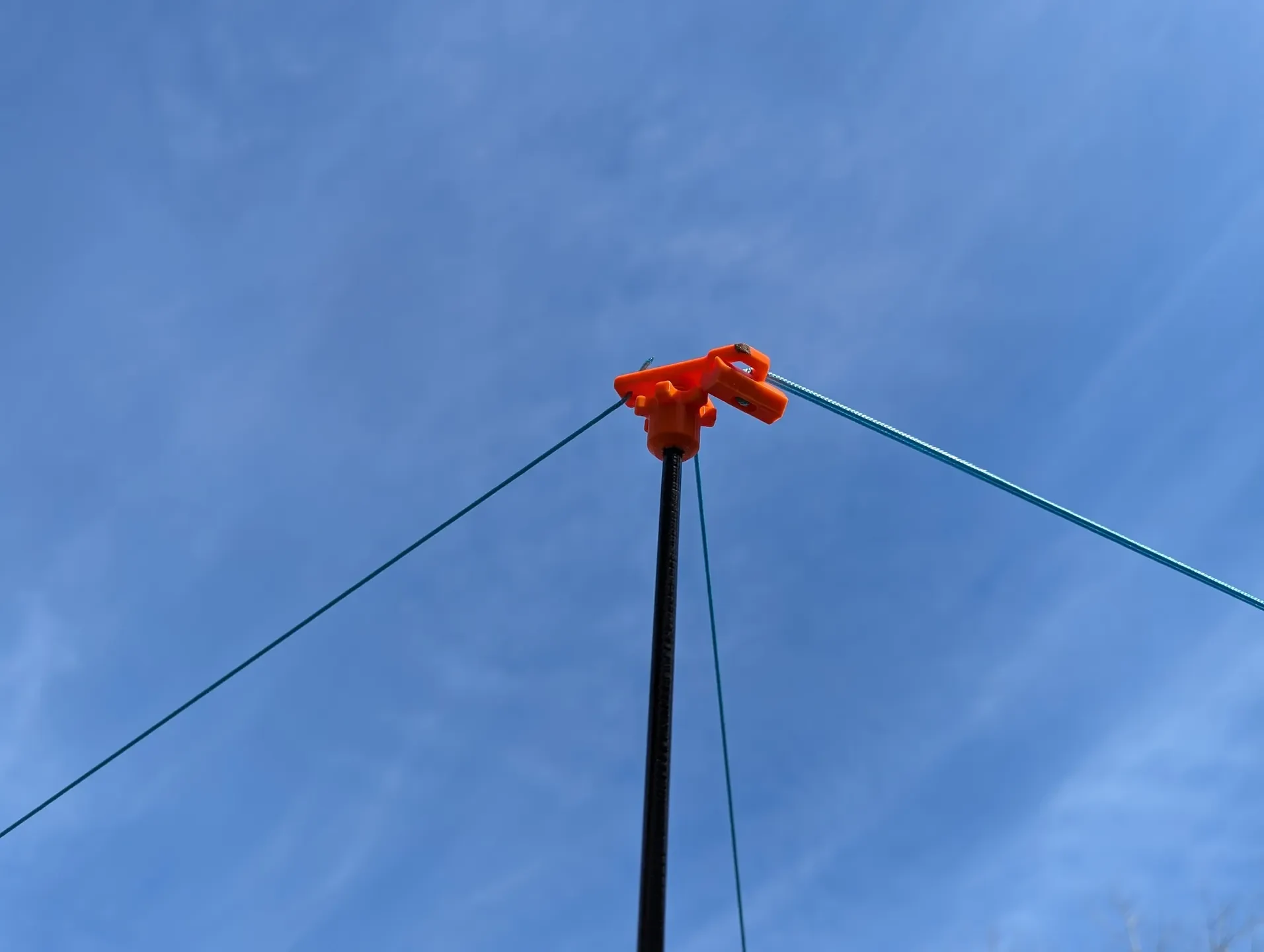

Если вы используете леску, распечатайте шлицевой адаптер и верхнюю часть для крепления растяжек. Они крепятся ви��тами М3.
Снимите последние 2 наконечника с каждого стержня и вставьте цанговые держатели на стержень.
Примечание. У меня есть цанги для крепления антенны, размер которых соответствует той части стержня, куда упадет 20-метровая антенна. Если вы хотите использовать ленты размером 6-17M, вам придется перепроектировать эту цангу, чтобы она соответствовала большему диаметру (ниже на стержне).

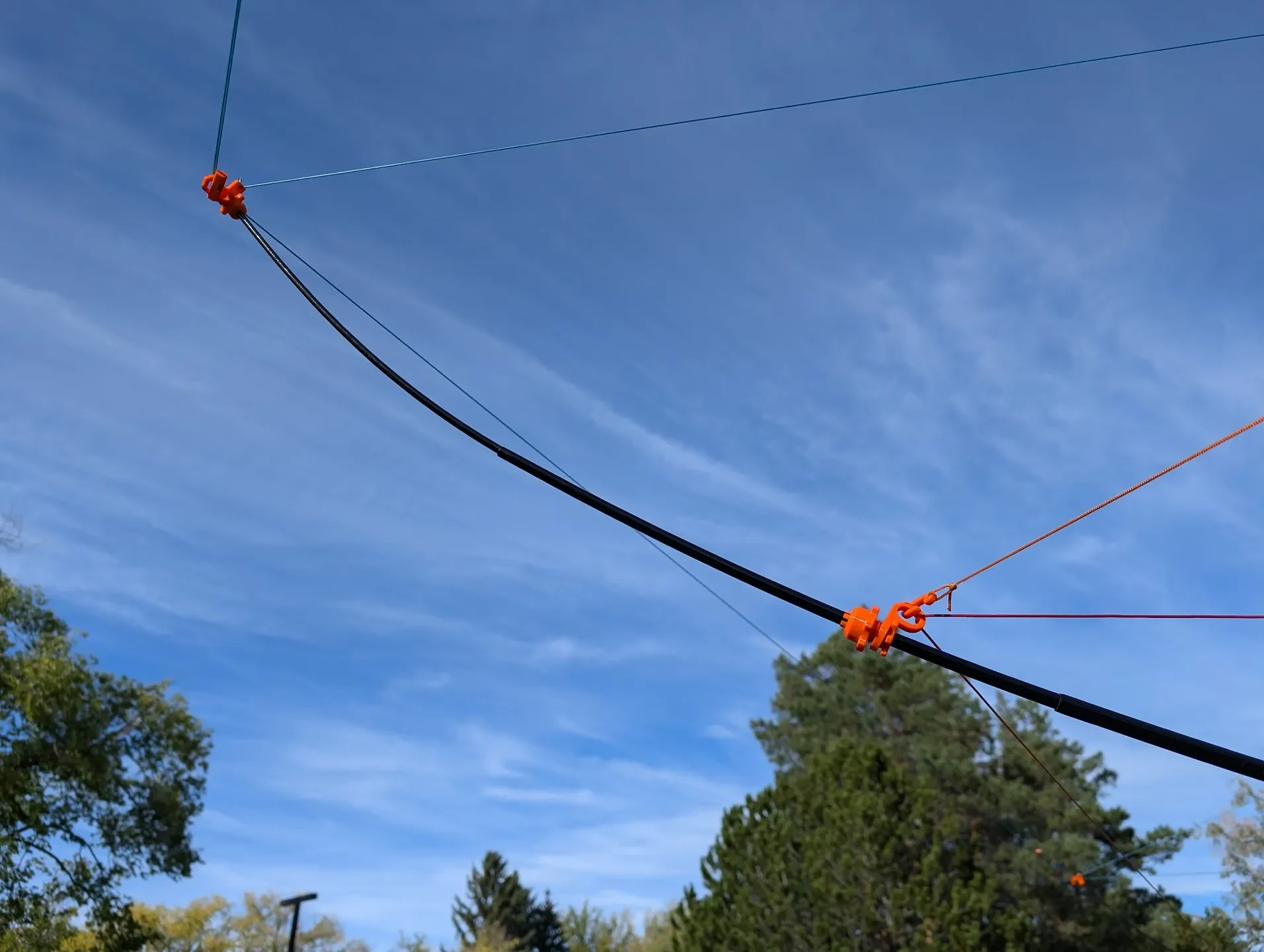

Обрежьте все шнуры и установите перекл��чатели и держатели натяжения, чтобы можно было регулировать шнуры.
Вы также можете использовать «крючок для шнура», прикрепленный к двум (2) расширителям, расположенным рядом с балуном, чтобы эти распорки были натянуты (в противном случае антенна натянется неравномерно и приведет к тому, что эти два расширителя раскроются дальше, чем другие).
Соберите и отрежьте длину антенны для настройки!
Дополнительная информация:
Длина антенны

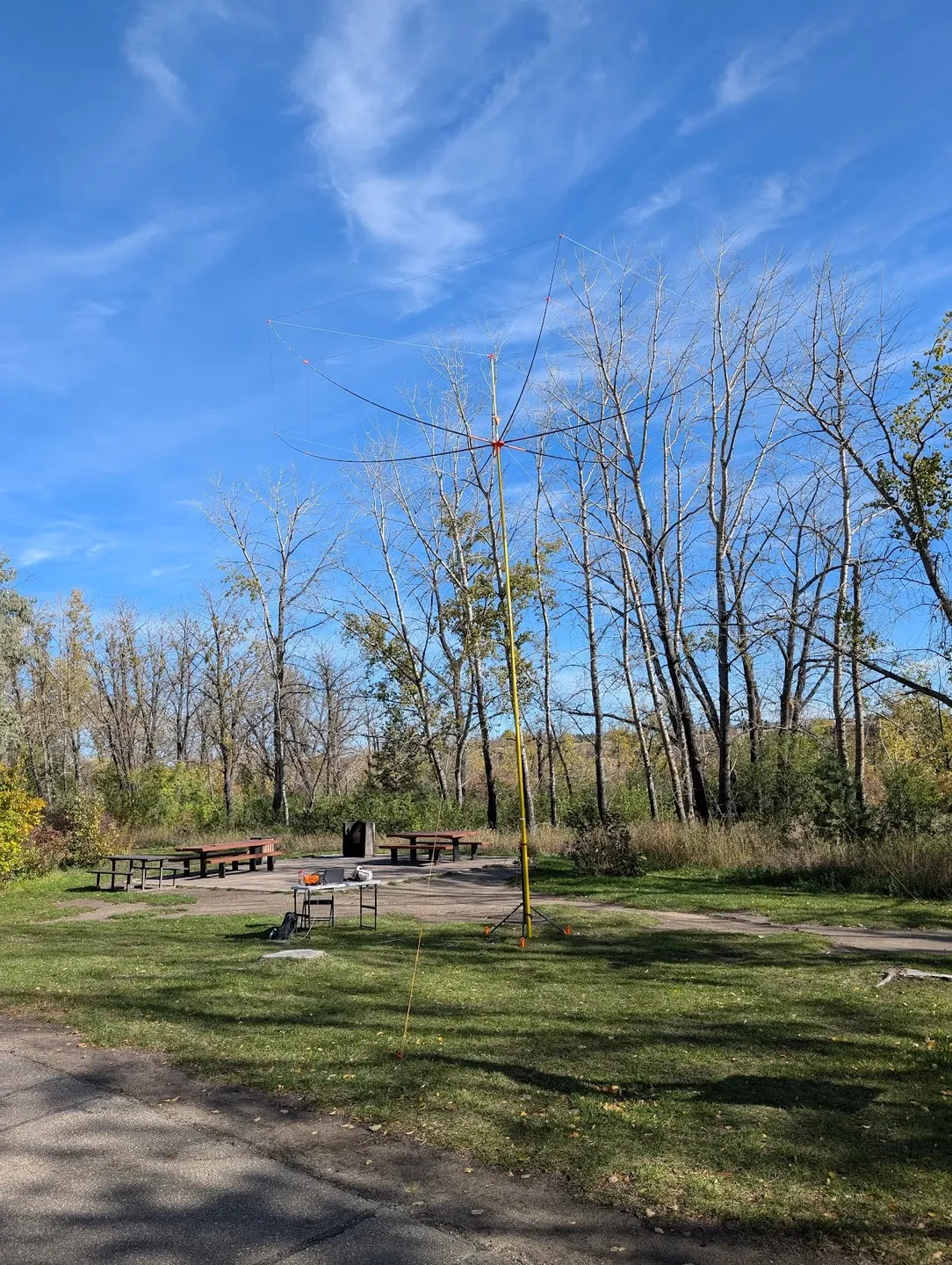

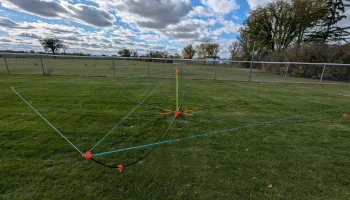

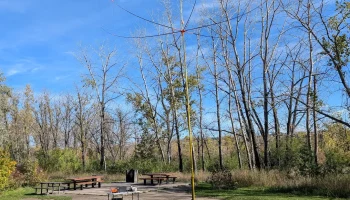

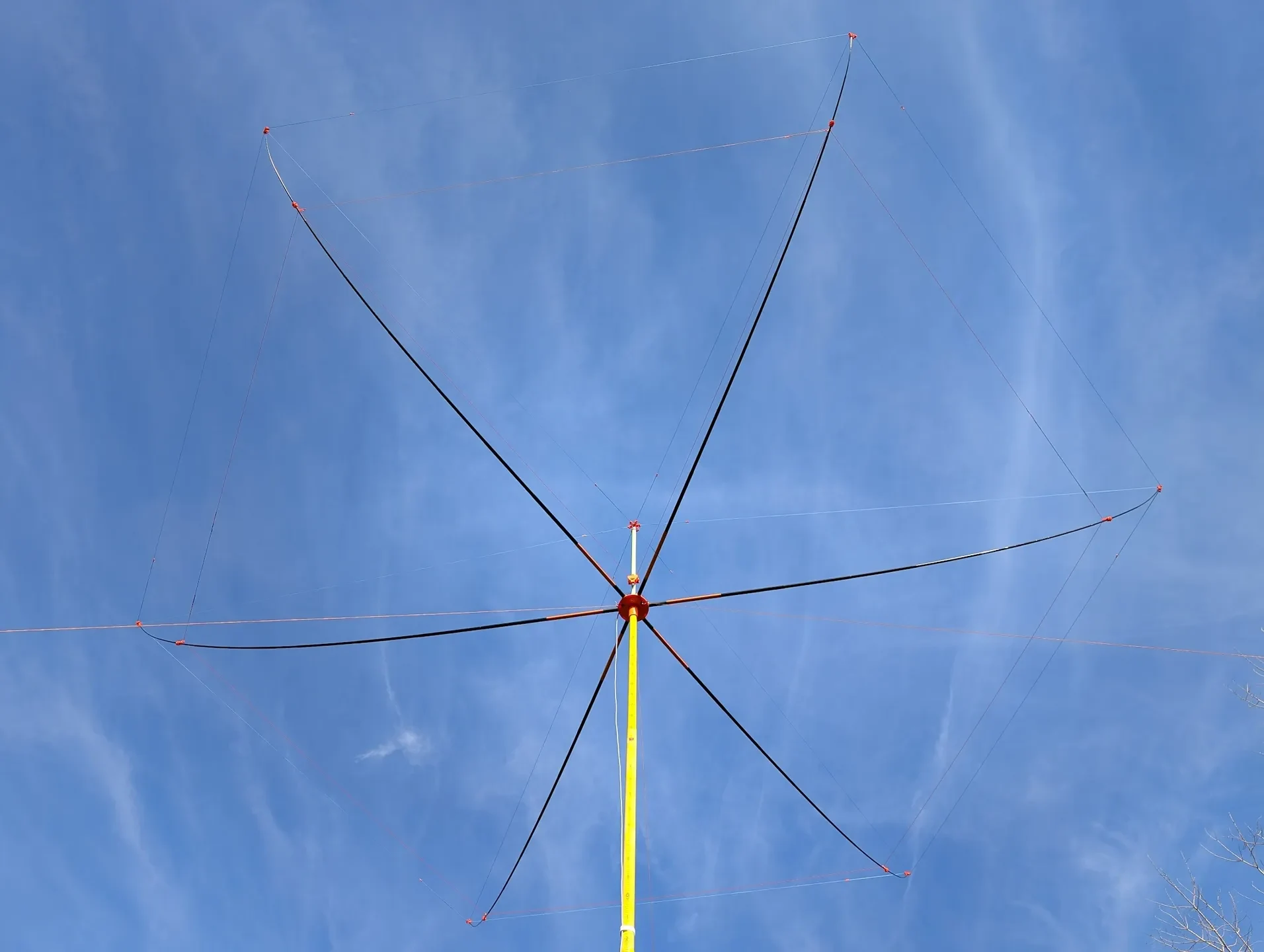

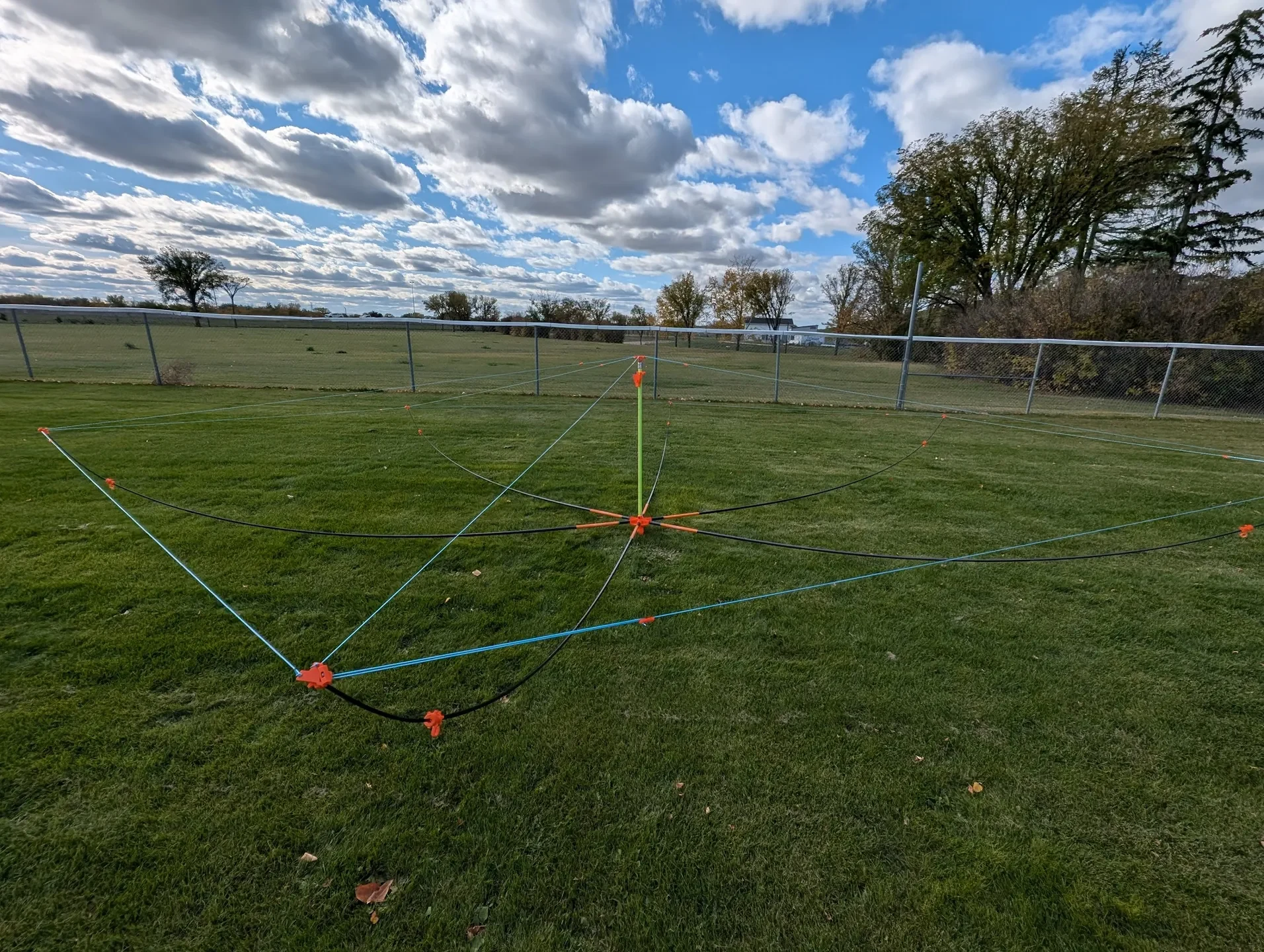

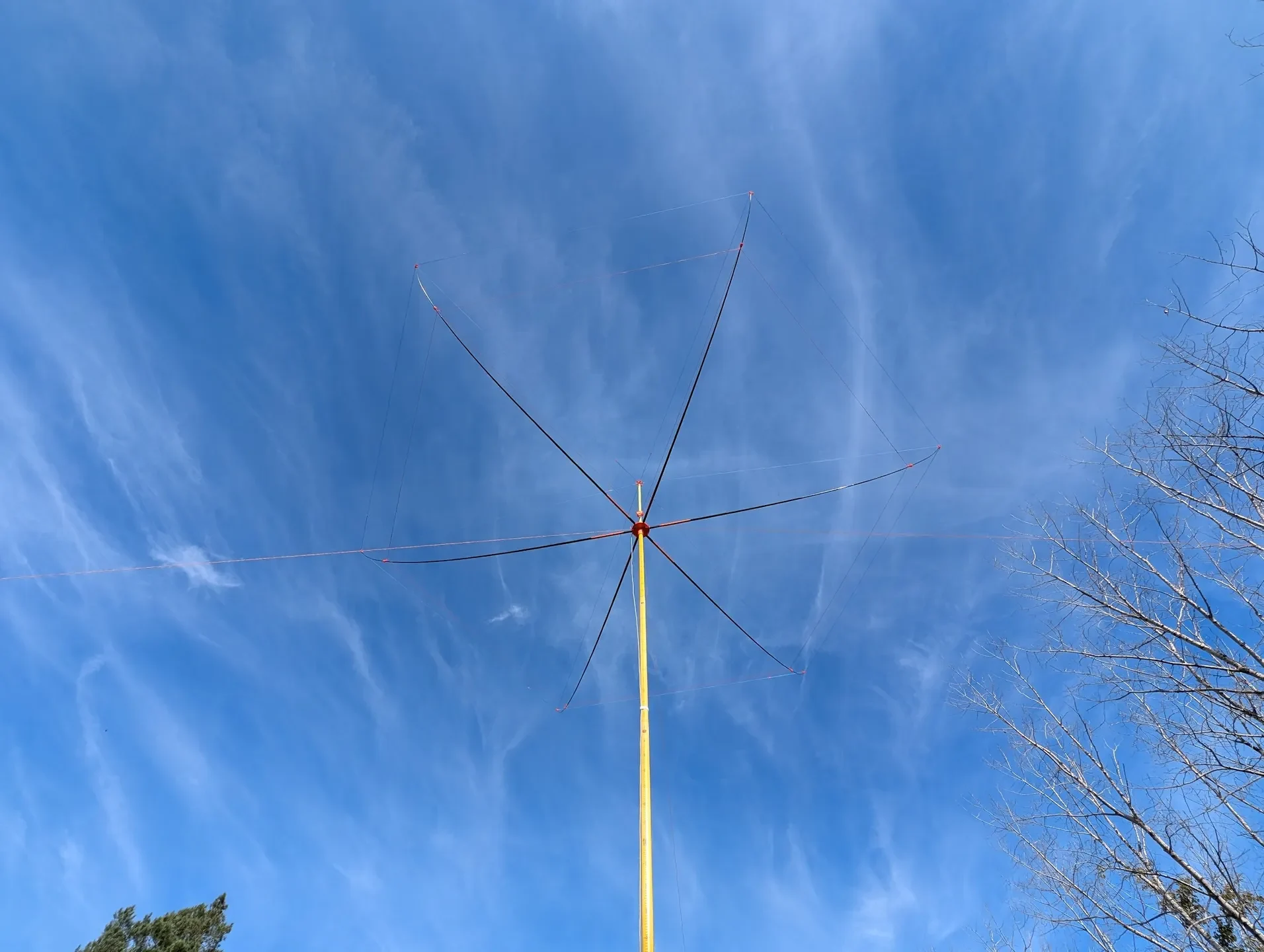

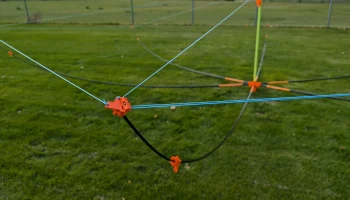

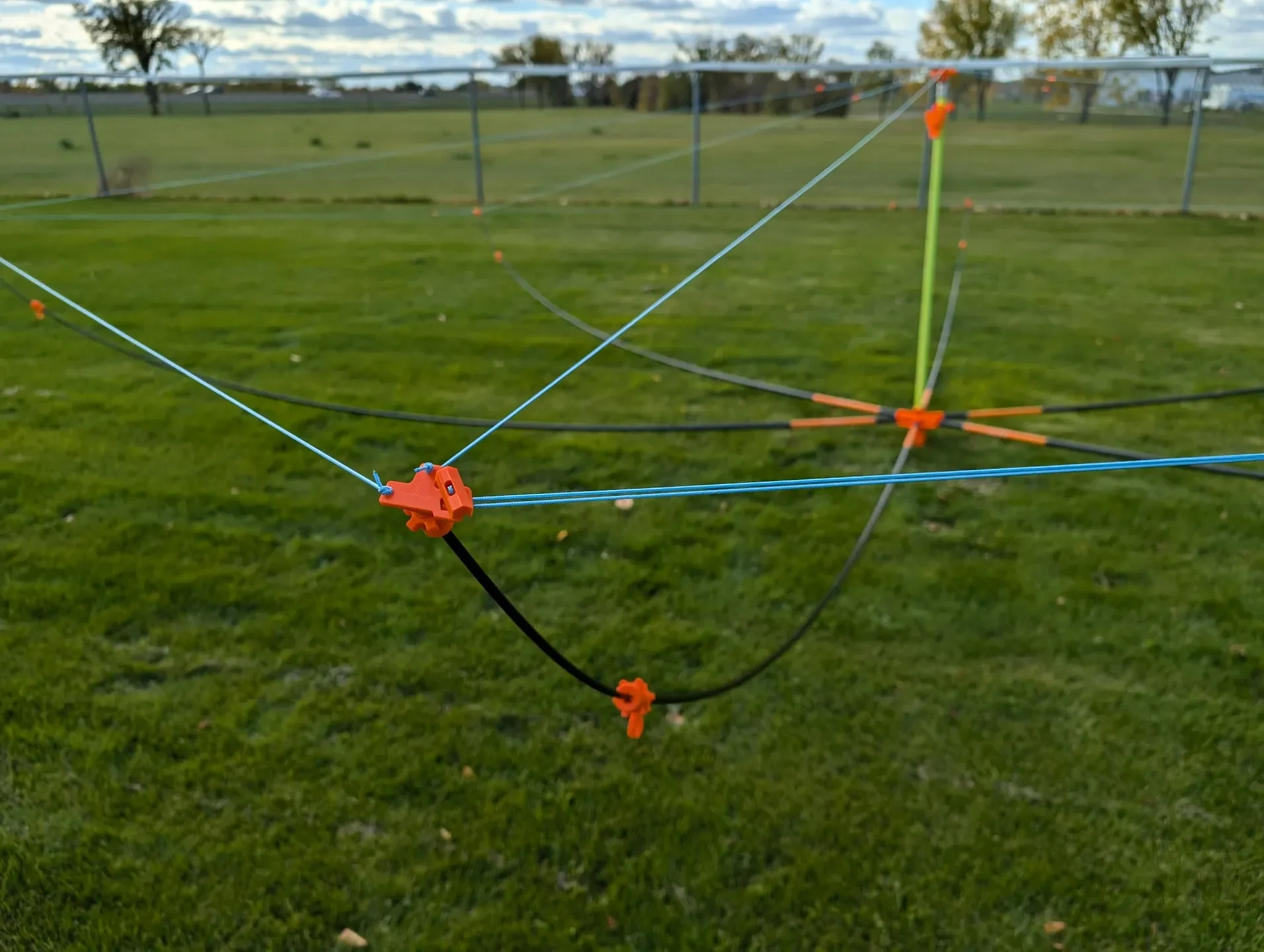

Пример сборки
Другие варианты
В моей конструкции используется цанговый узел для удержания антенного провода, это позволяет перемещать его вверх и вниз и затягивать до идеальной части стержня для заданной длины антенны. Это отлично подходит для настройки и первых нескольких настроек, но как только вы определите точное положение стержня, я рекомендую распечатать цельный кусок, который скользит по стержню и каждый раз останавливается в одном и том же месте на ст��ржне, поскольку так настроить гораздо быстрее (хотя настройка и утомительна).
