Антенная стойка ADS-B

Это базовая подставка для крепления ¼-волновой антенны наземной поверхности для приема ADS-B на частоте 1090 МГц.

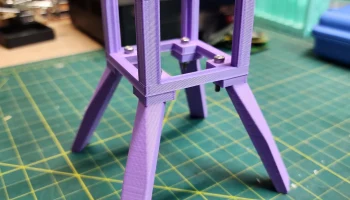

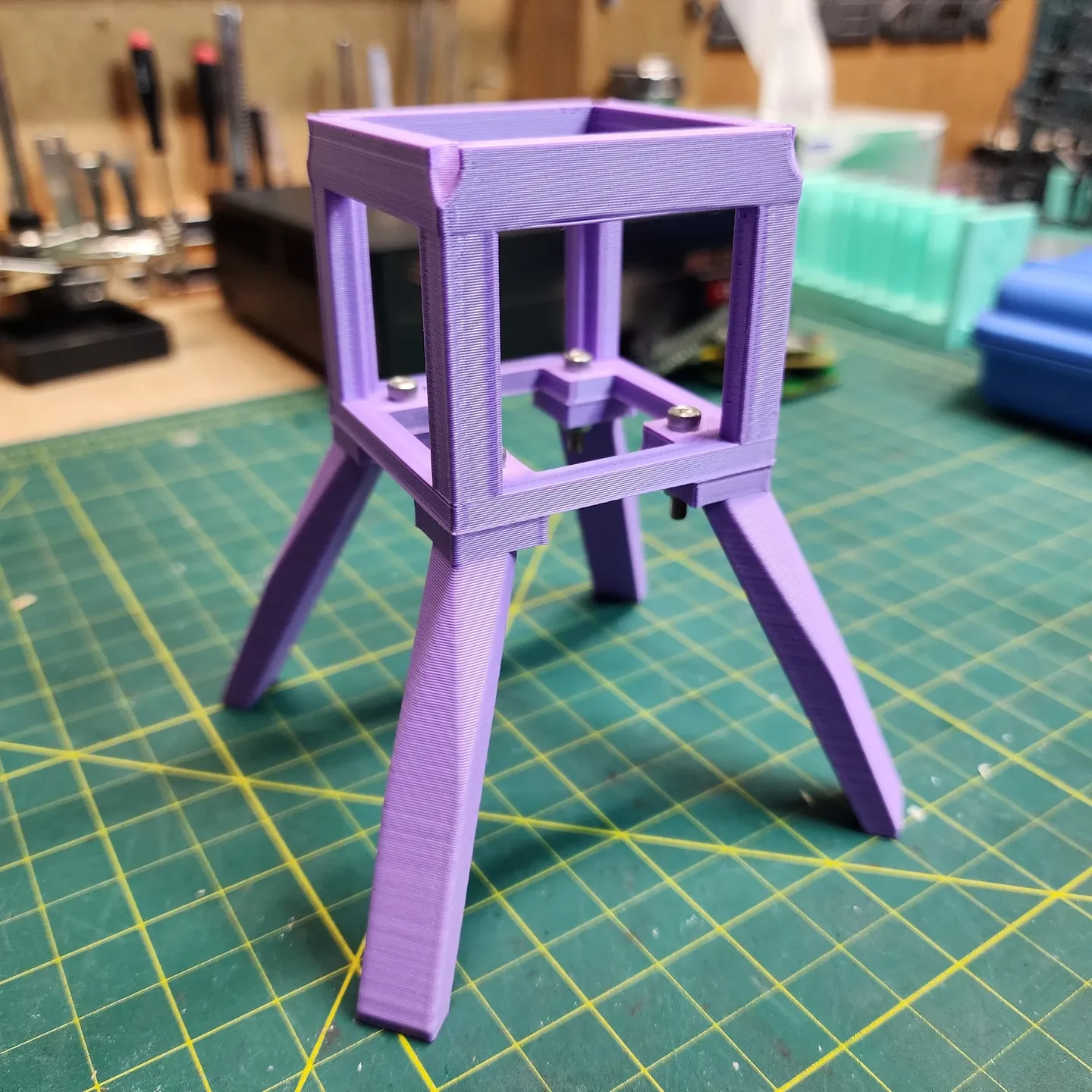

Подставка состоит из основного корпуса, предназначенного для удержания антенны, с пазами для четырех ножек заземляющей панели, внутри которых можно разместить четыре ножки, которые можно прикрепить в каждом углу.

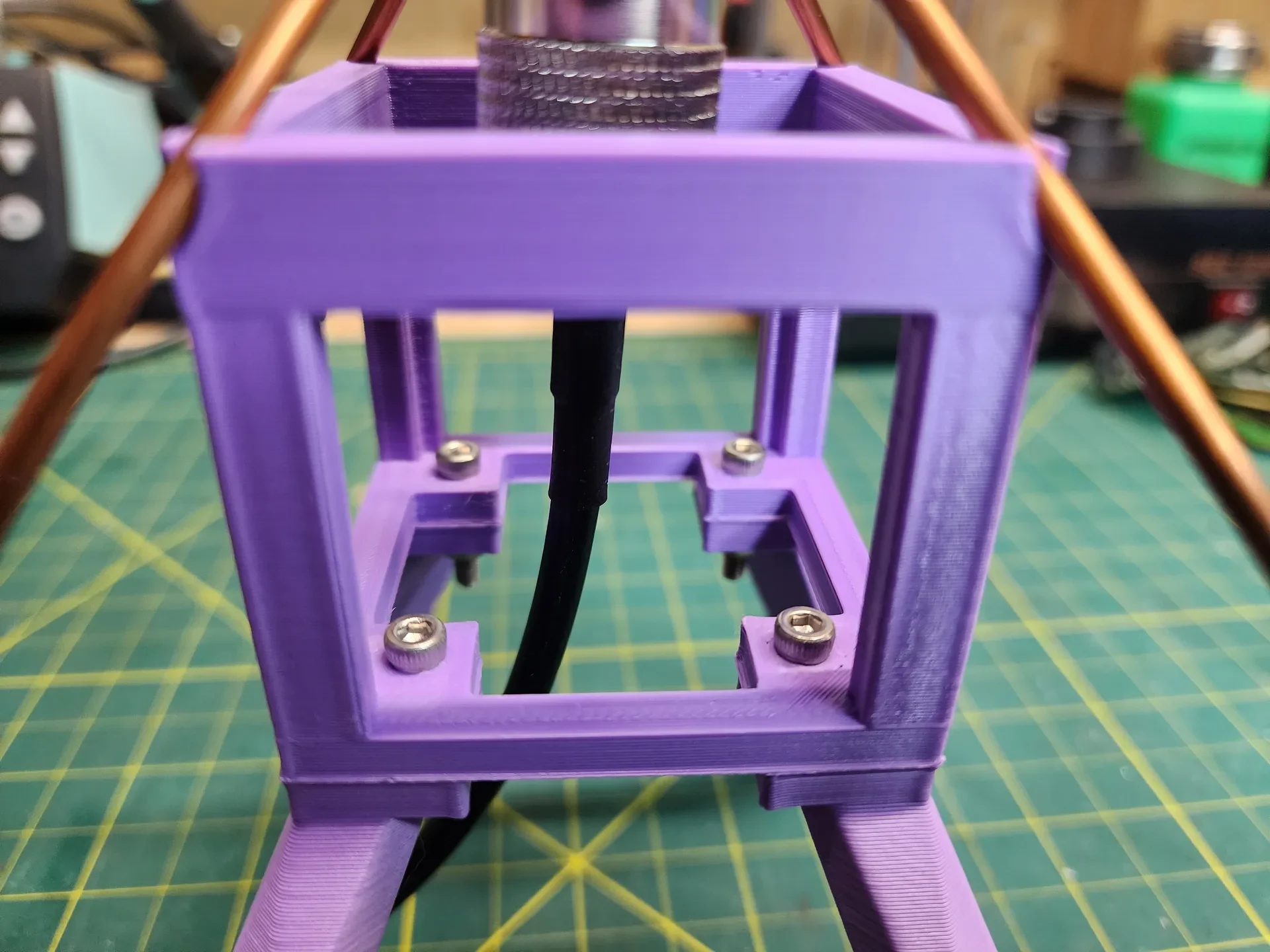

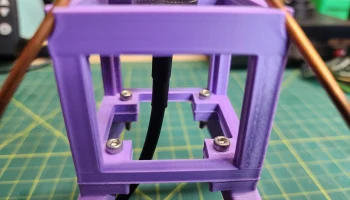

Ножки крепятся винтами и гайками М3. Минимум M3x12

Прорези на ножках заземления предназначены для удержания провода диаметром 2,75 мм (коаксиальный сердечник LMR400).

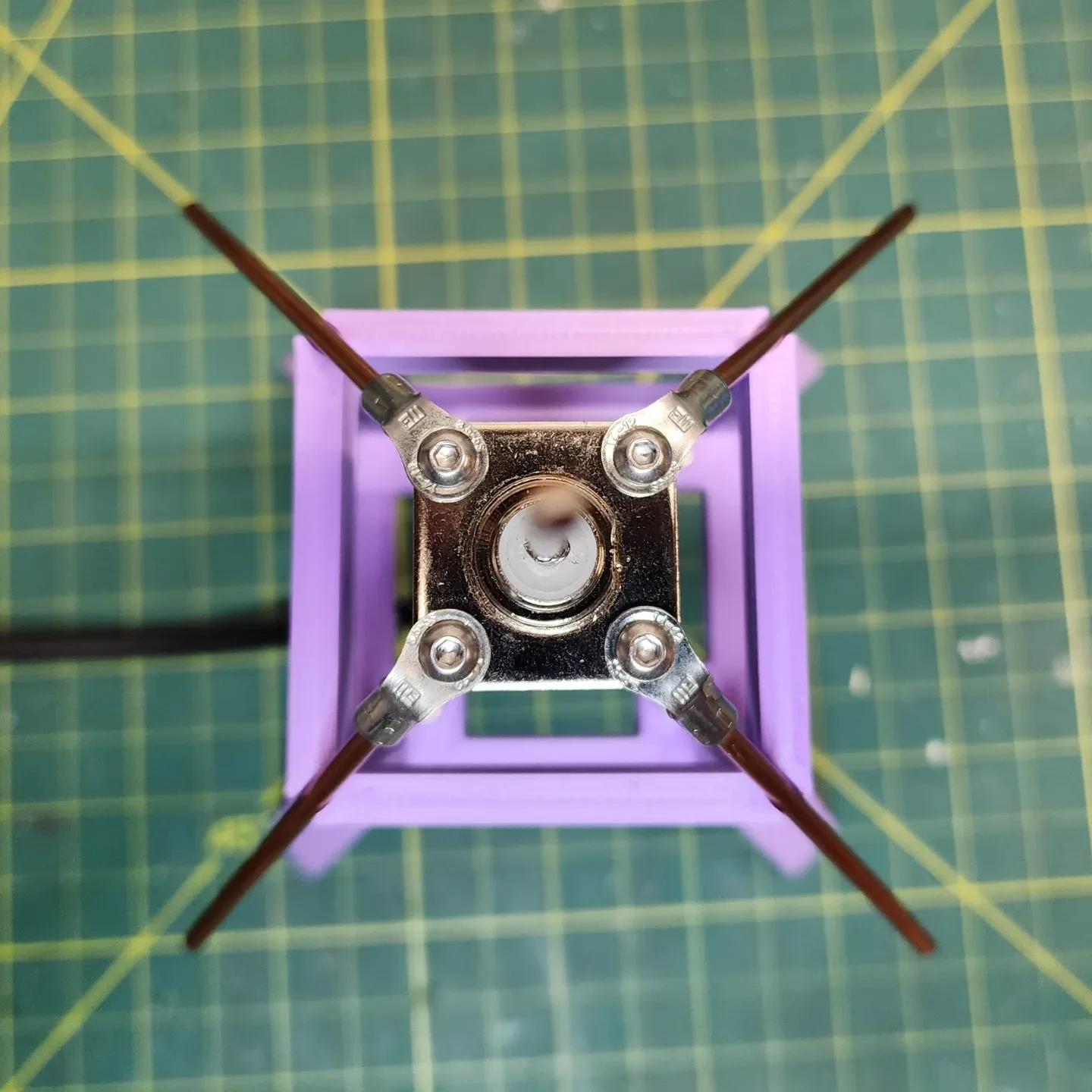

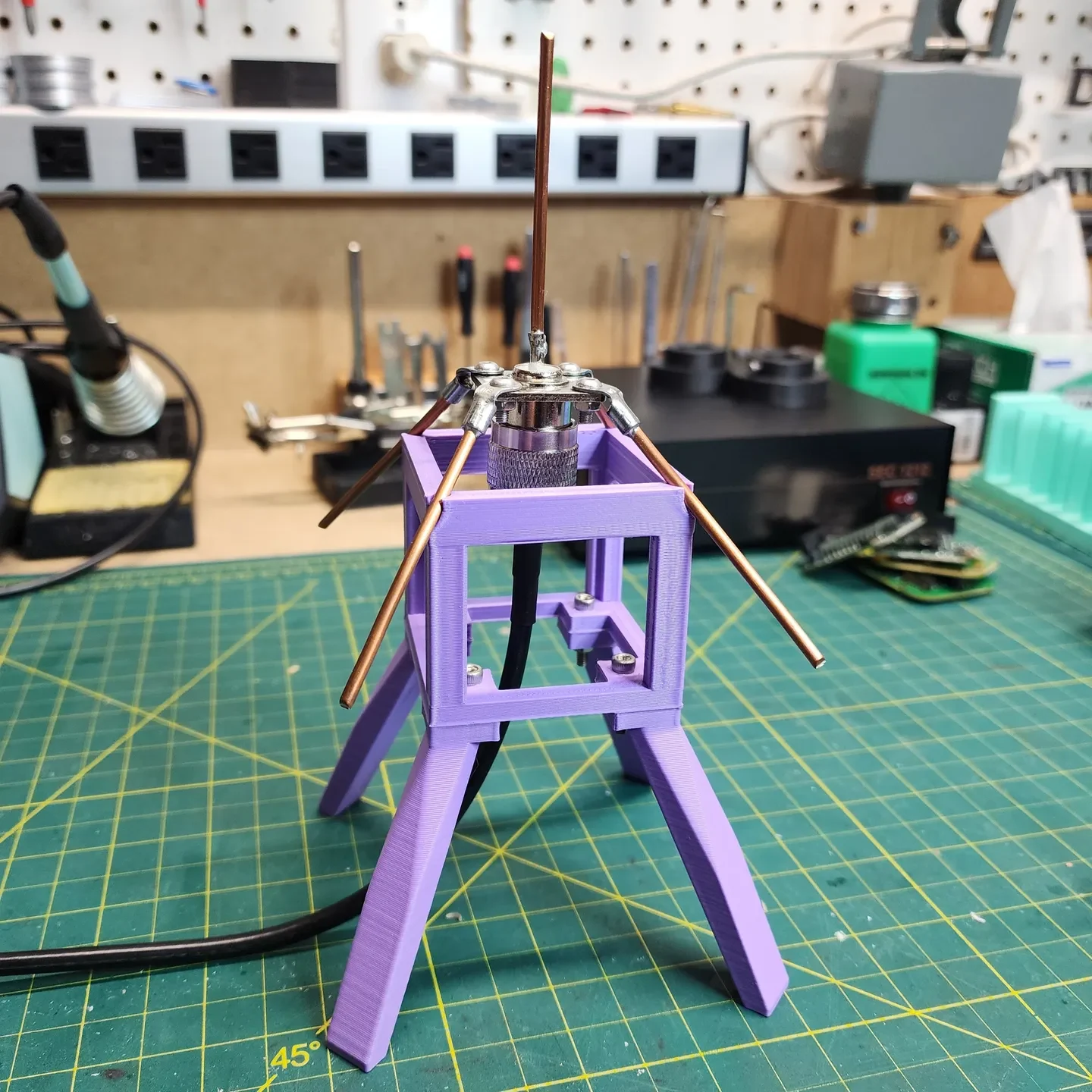

Антенна была построена с использованием разъема N для монтажа на панели, кольцевых клемм и внутреннего сердечника коаксиального кабеля LMR400.
