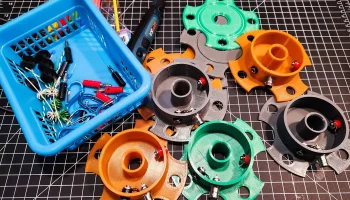

Антенна Eclipse NVIS
40м 20м (15м) 10м

эта антенна предназначена для обеспечения экстренной связи NVIS. также может быть использован для POTA для местных QSO в вашей зоне пропуска. Целью является быстрое развертывание, легкий вес и небольшой размер. идеально подходит для людей, изучающих EMCOM.

Я использую FT50-43, и они хороши для 10 Вт SSB и около 5 Вт CW.

особенности:

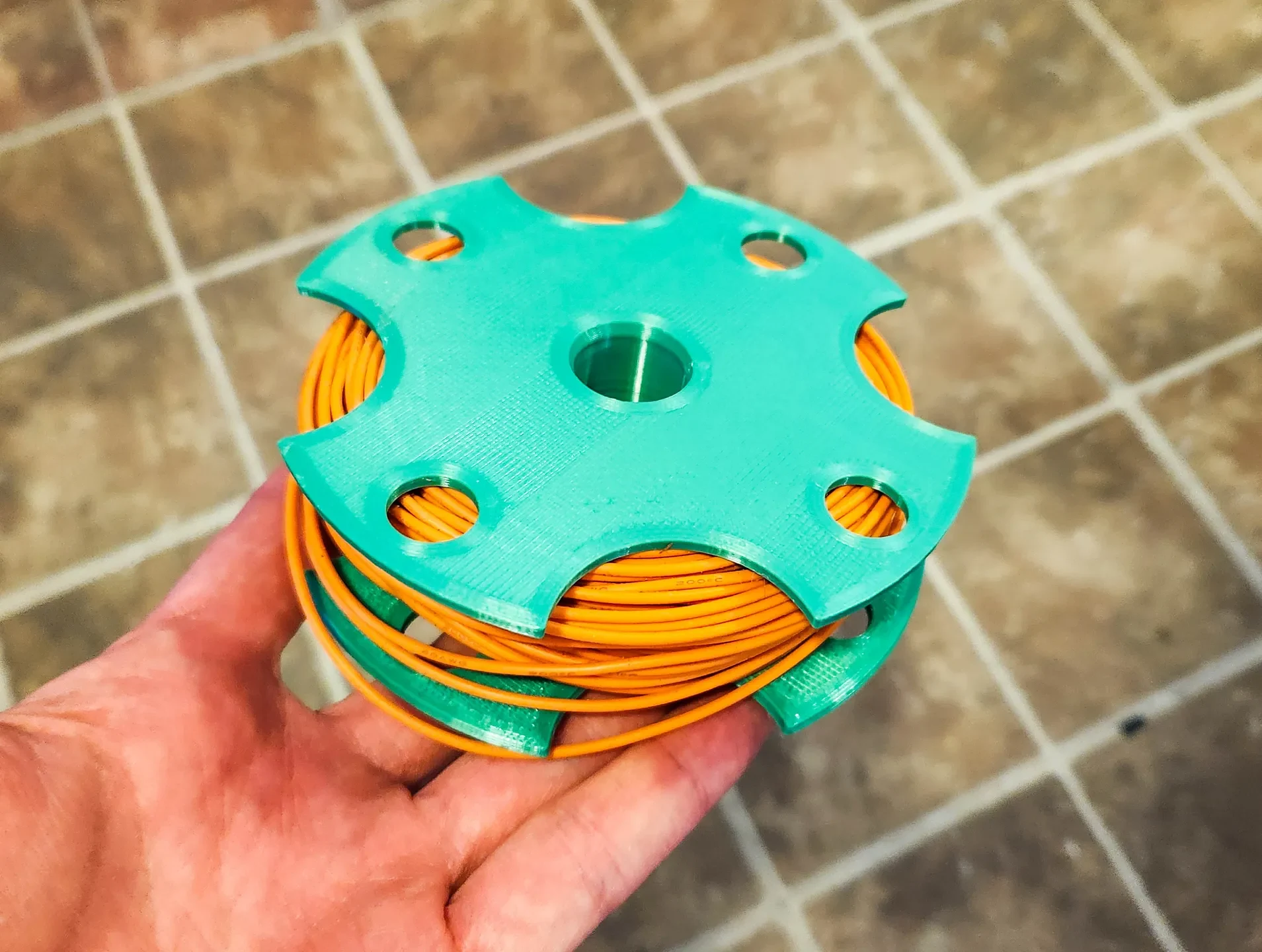

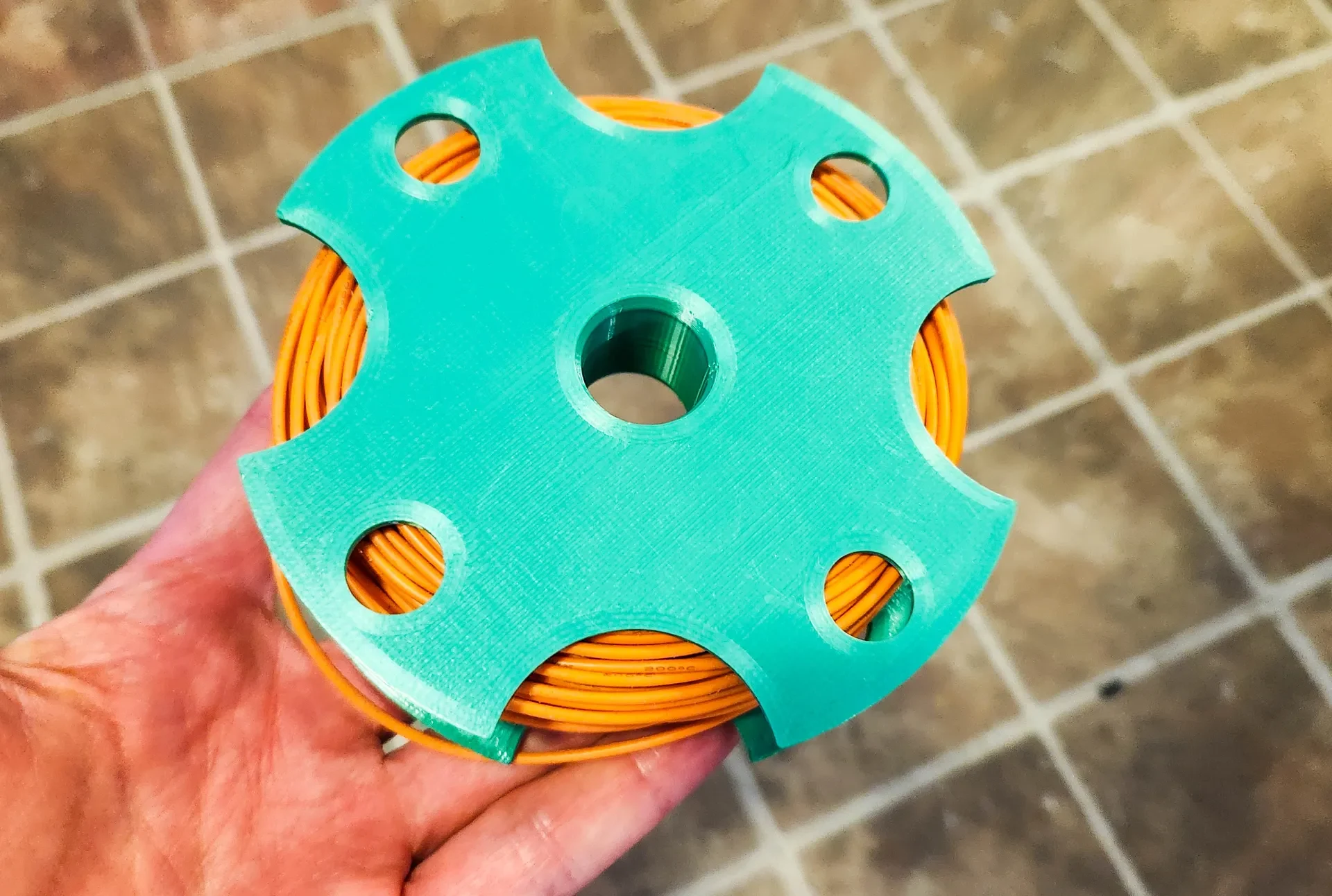

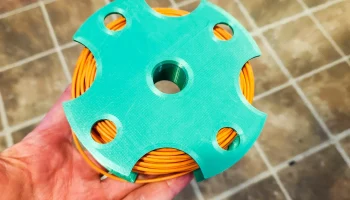

легко удерживает 68 футов силиконового провода 20ga
быстрое соединение бананов
BNC для коаксиального кабеля
центральное отверстие для быстрого развертывания
доступен дополнительный противовес
ручка катушки (по желанию)
отверстия для крепления втулки к заземляющему столбу
легко печатать без поддержки и большого выступа

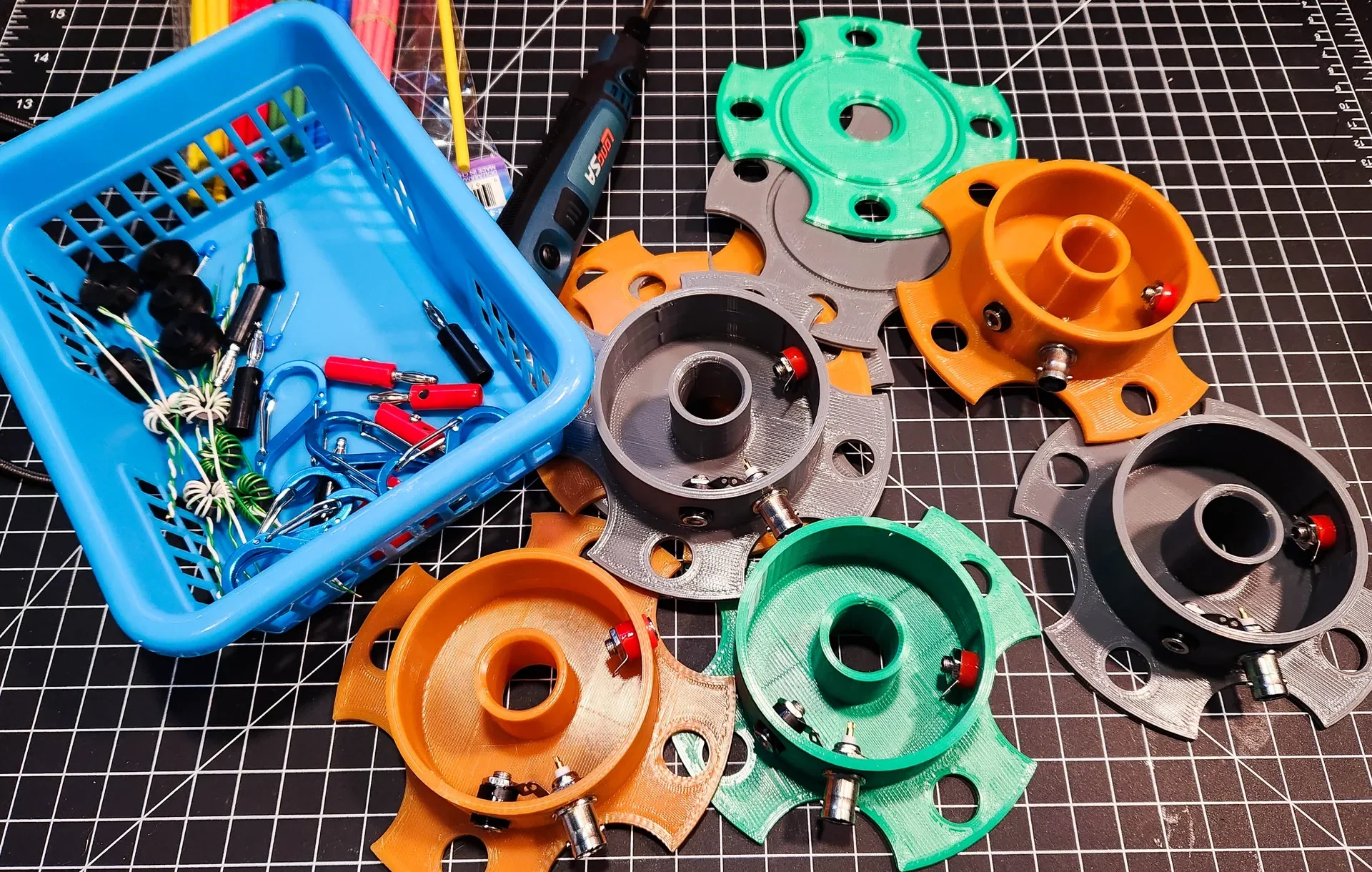

Необходимый материал:

Разъем BNC
Банановая вилка (папа и розетка)

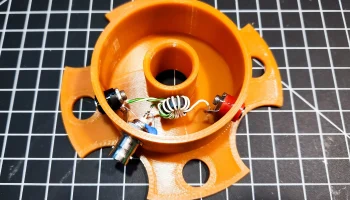

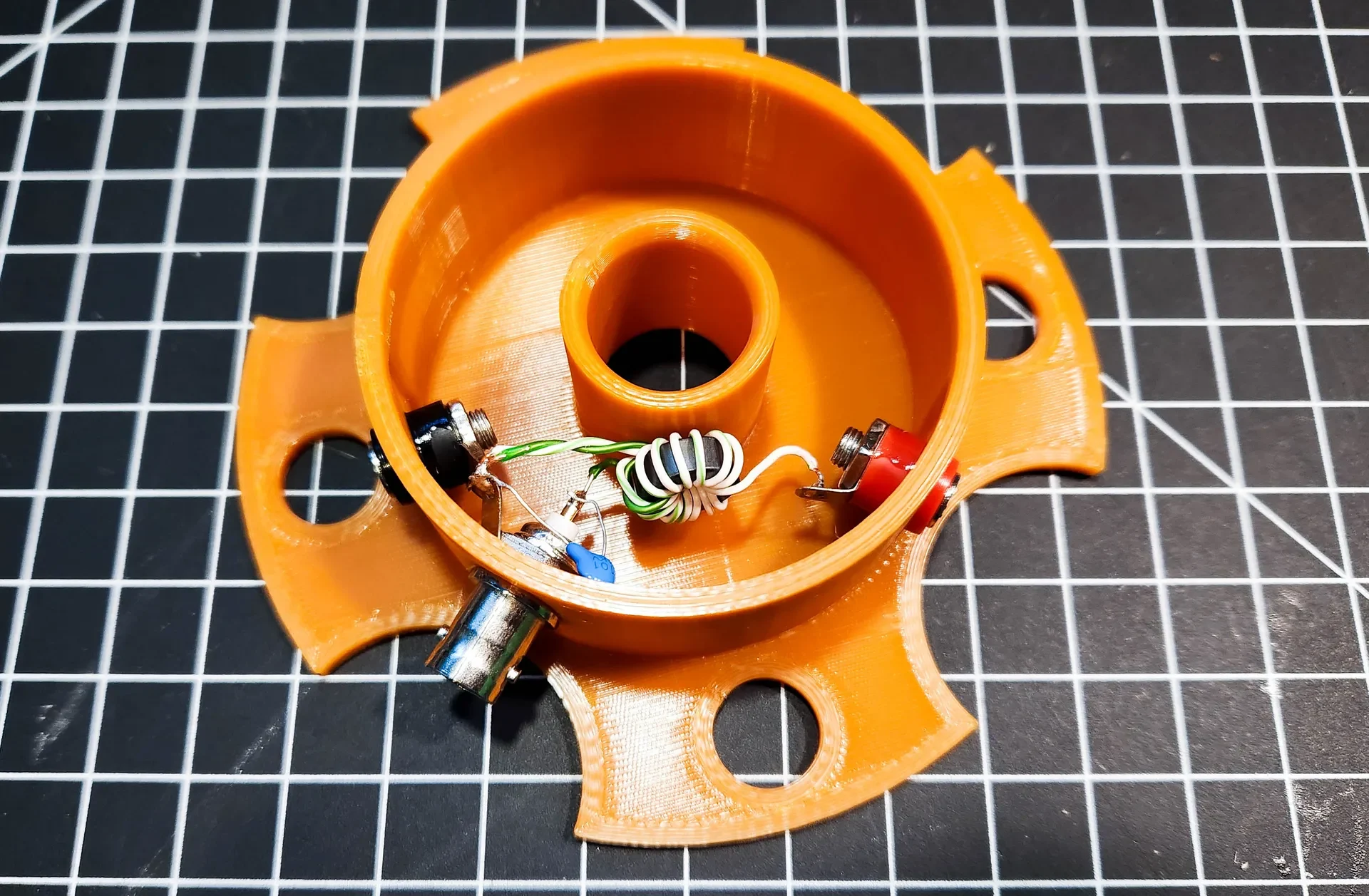

тороид для трансформатора 49:1
68 футов провода 20 га
припой, клей и различные инструменты

Эта антенна не сравнится ни с одной коммерческой антенной, которую я видел.

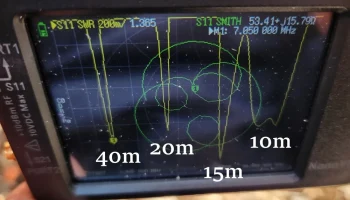

МАКСИМУМ КСВ 1,5:1 на четырех диапазонах, это без мошенничества, например, добавления нагрузочной катушки или резистора, как это делают некоторые производители. Это резонансная антенна и не требует тюнера.

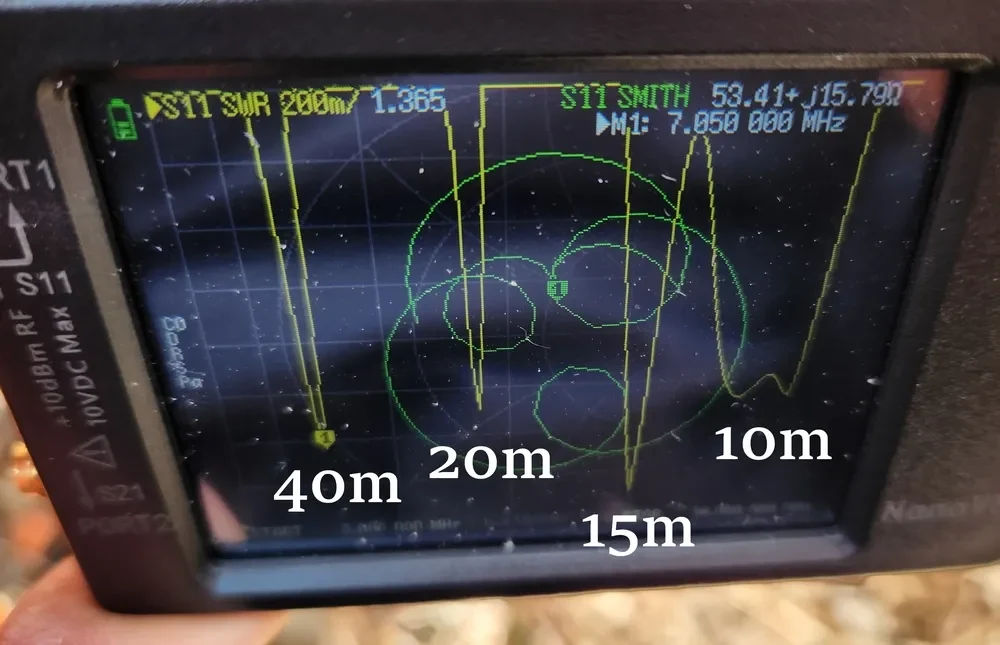

здесь мой экран откалиброван так, что нижнее соотношение составляет 1:1, а верхнее — 2,5:1.
