Водонепроницаемый чехол для антенны Miniwhip...

Это простой водонепроницаемый корпус для клона антенны Miniwhip из Китая.

Эта конкретная антенна имеет размер 80 x 35 мм и поставляется с инжектором питания.

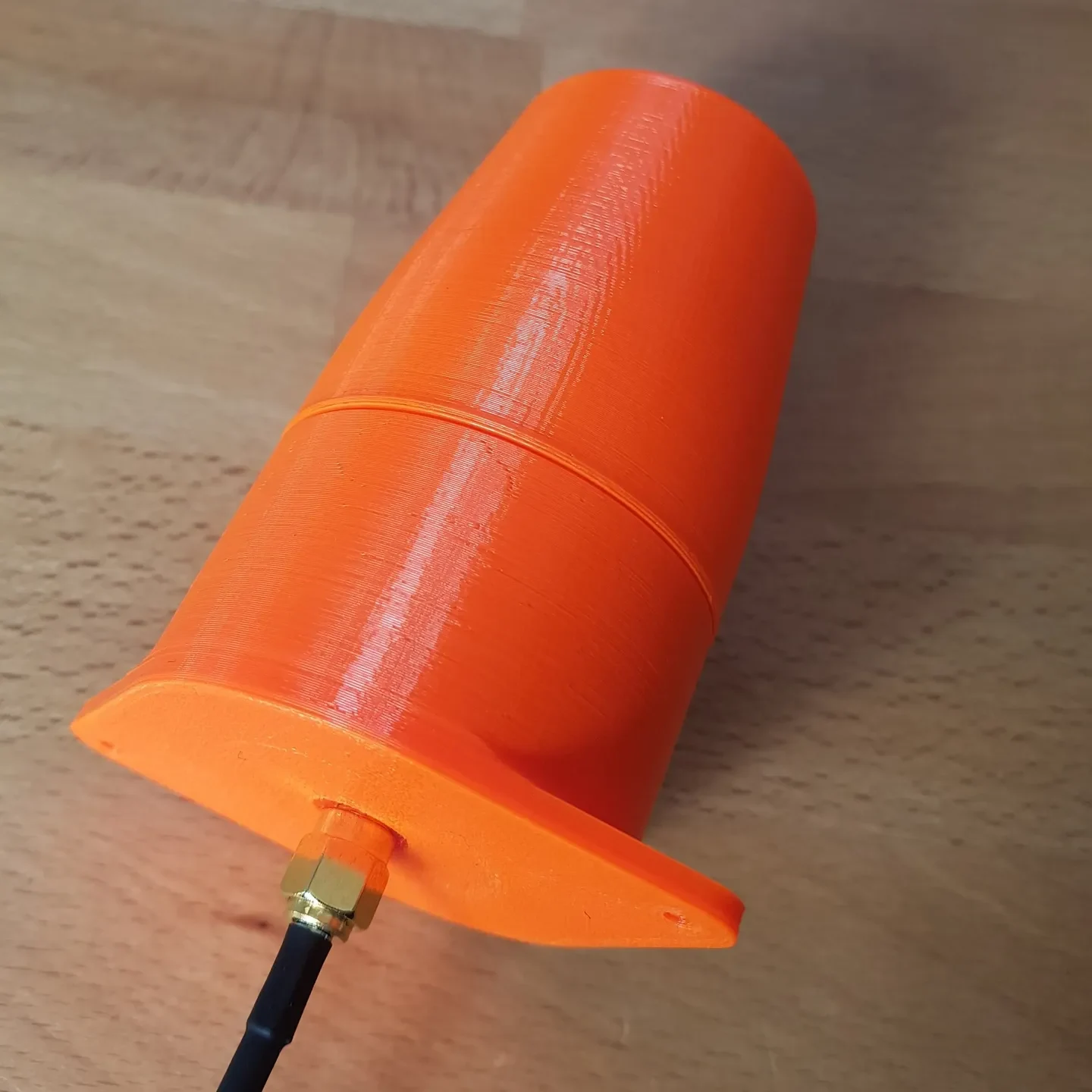

Я спроектировал корпус водонепроницаемым. Две части соединяются нитью. Верхняя часть антенны имеет выступ, который можно заполнить герметиком для дополнительной водонепроницаемости.

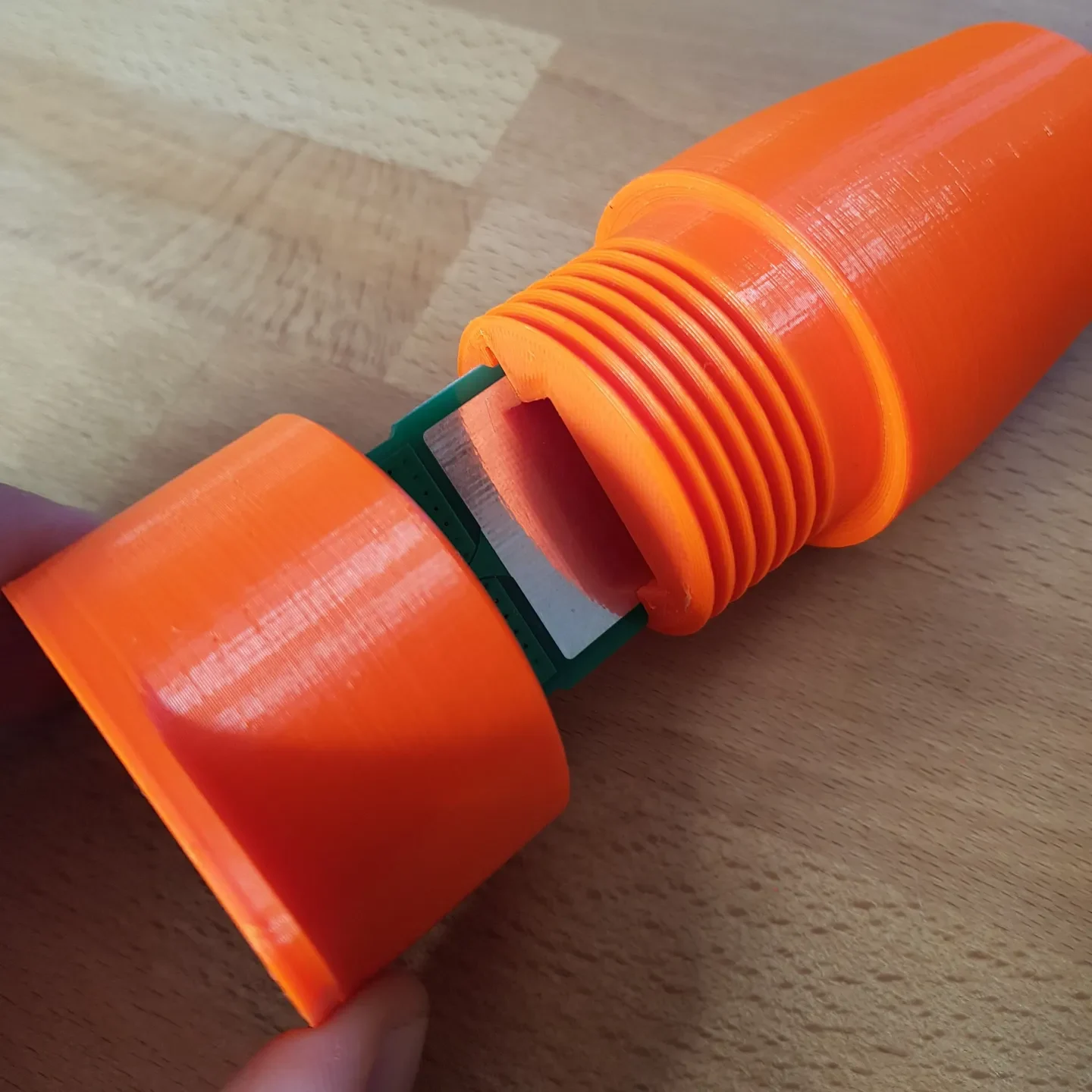

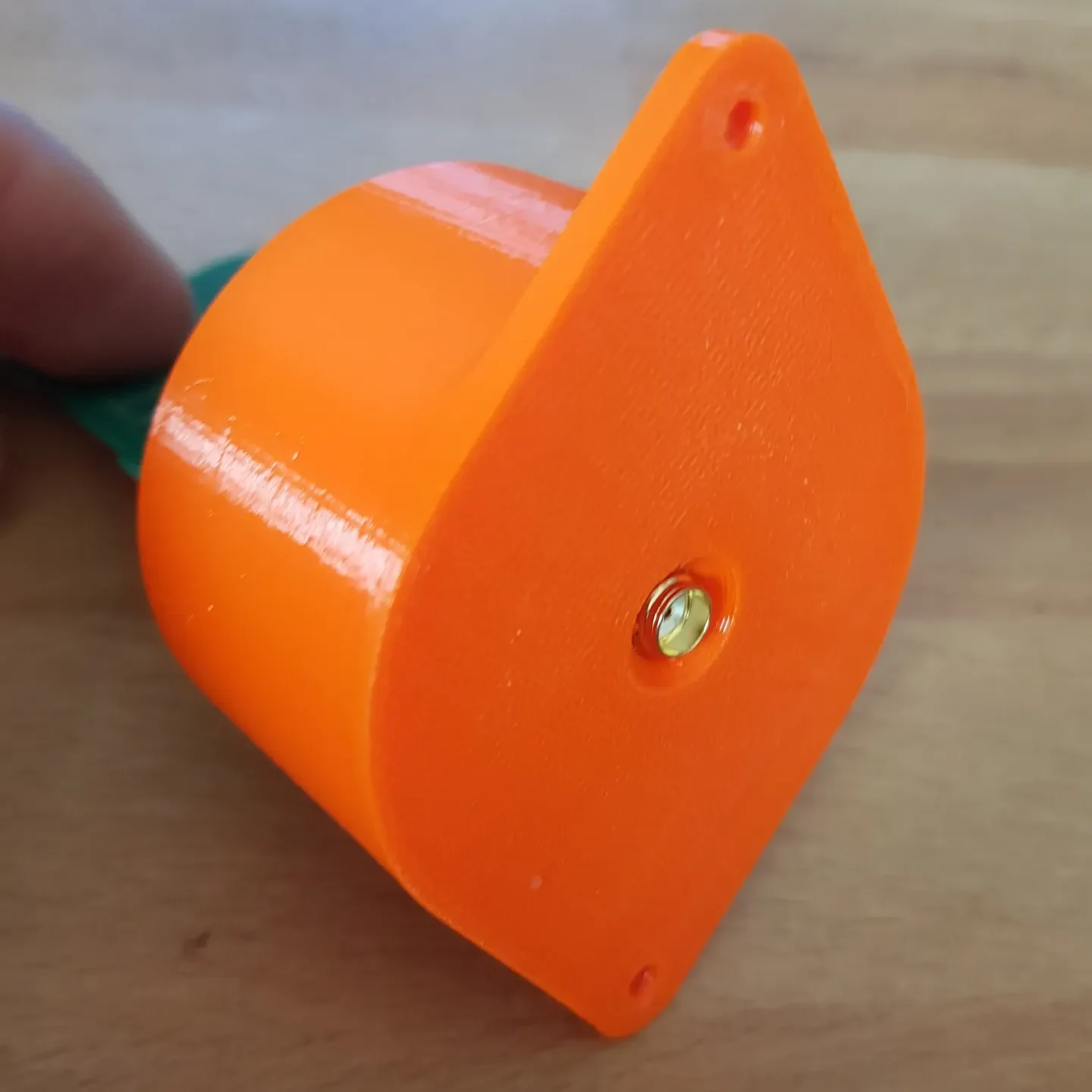

Чтобы установить антенну, сначала завинтите ее в крышку. Его следует прикручивать до тех пор, пока он не станет заподлицо с основанием (см. 4-е изображение). Затем сдвиньте антенну в верхней части и скрутите их вместе.

Разъем SMA не предназначен для водонепроницаемости. Также можно использовать герметик на нижней стороне и на разъеме SMA антенны, чтобы предотвратить попадание воды в корпус.

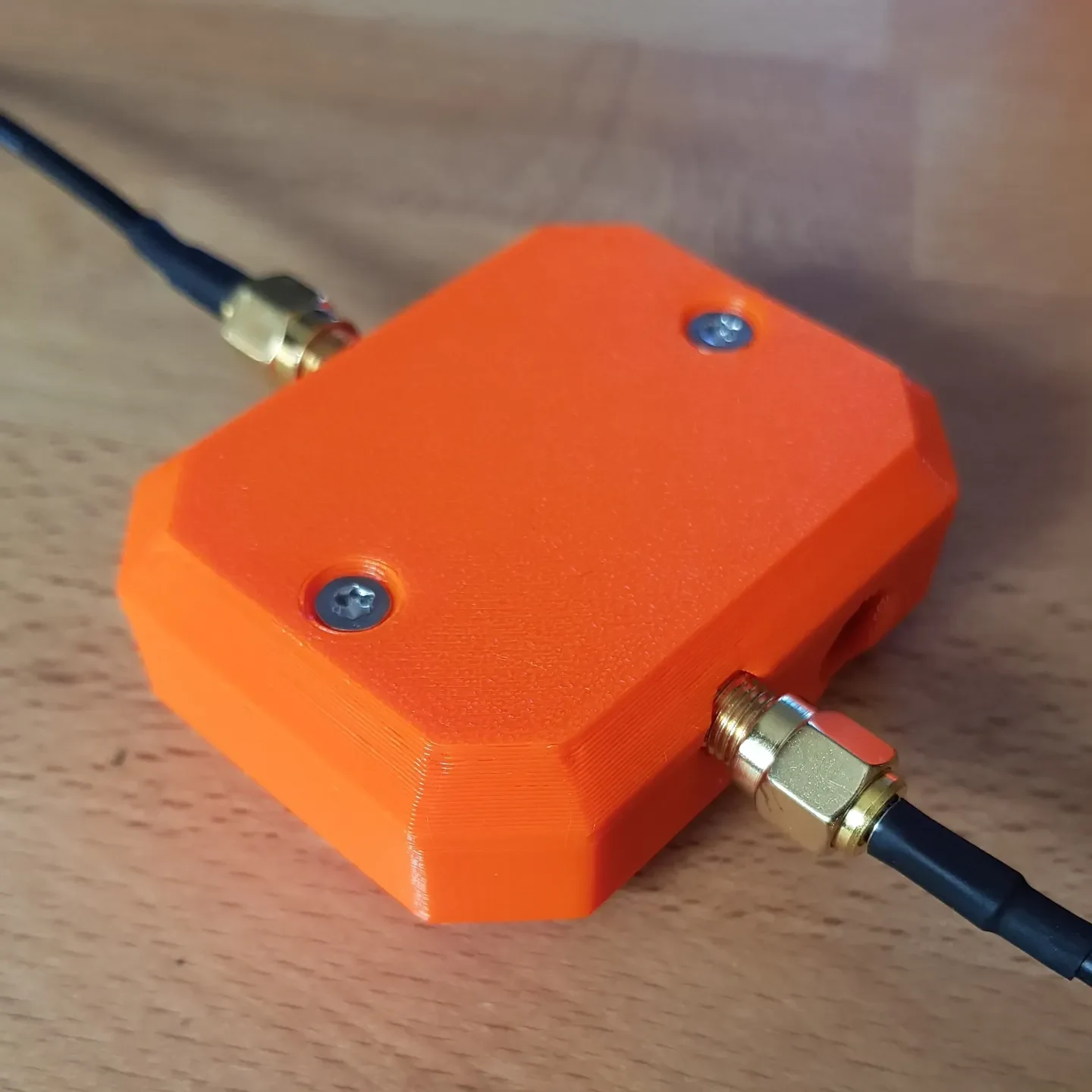

Случай с силовым инжектором прост. Просто поместите плату внутрь в правильном направлении и закрепите ее двумя винтами M3 x 10 мм минимум с потайной плоской шестигранной головкой (ISO 10642).

Распечатать инструкции

Я поместил сюда 3mf со всеми настройками печати для PETG.

Но ничего особенного. Чтобы между антенной и внешней частью было как можно меньше материала, я использовал 2 периметра с низким заполнением на 10 % прямолинейным. Я установил заполнение на 5% на корпусе высотой менее 51 мм, чтобы еще больше уменьшить количество материала.

Я рекомендую печатать по одной детали за раз, чтобы свести к минимуму проблемы с натягиванием нитей при печати из PETG. У меня есть стабильные результаты с этой настройкой.
