BIFRÖST - Корпус светодиодной матрицы........

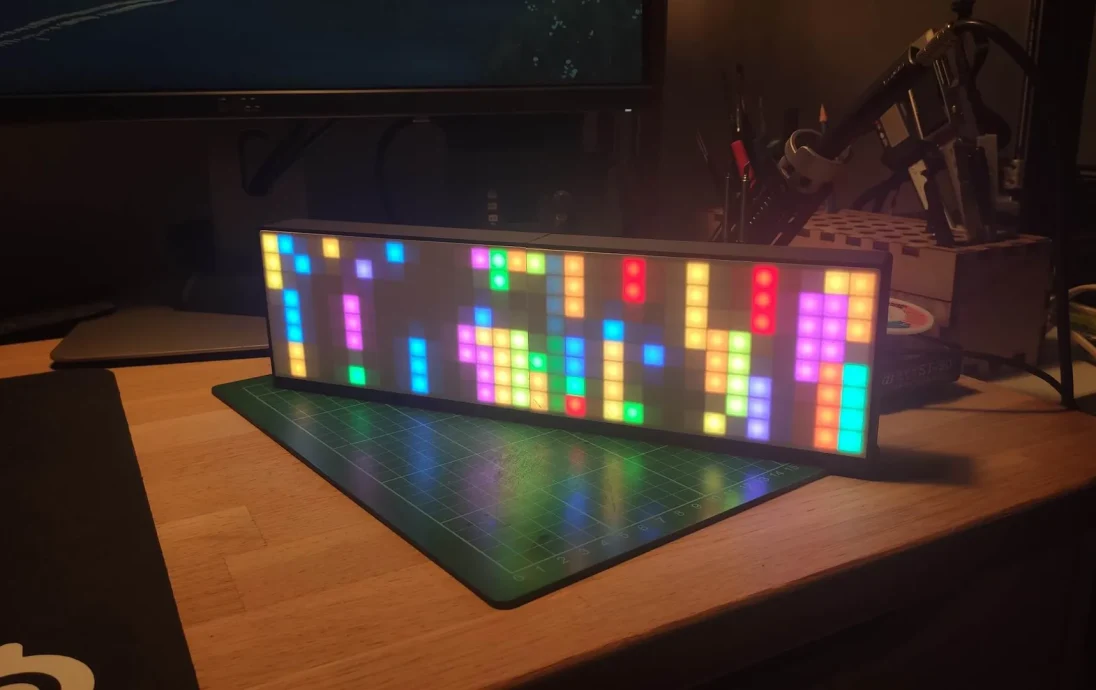

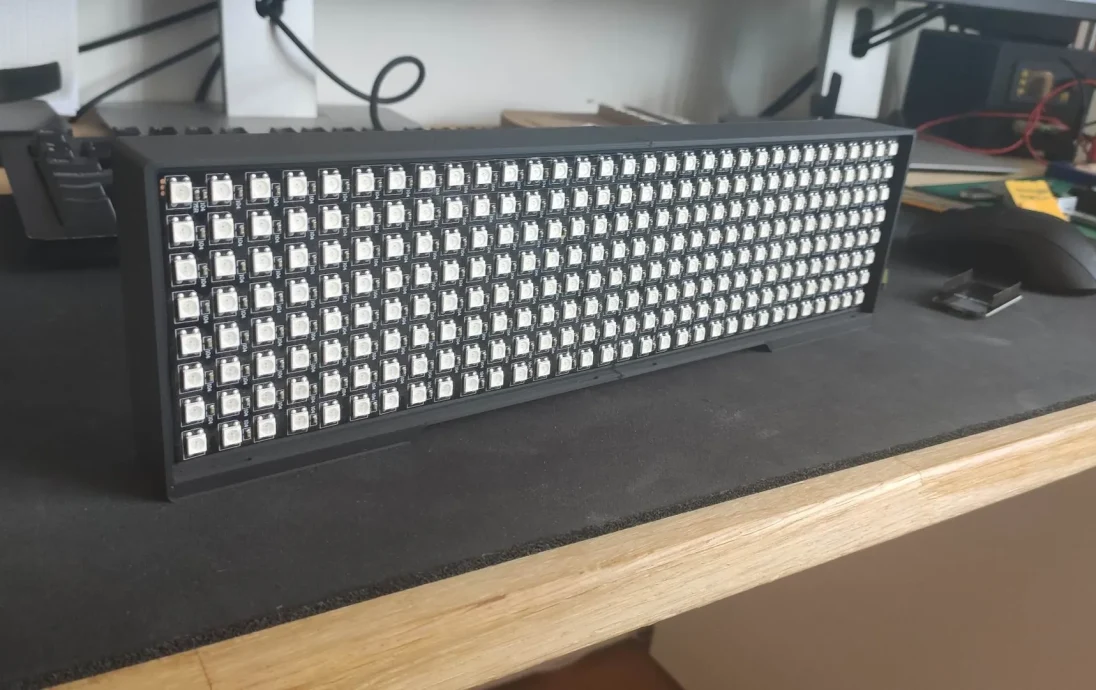

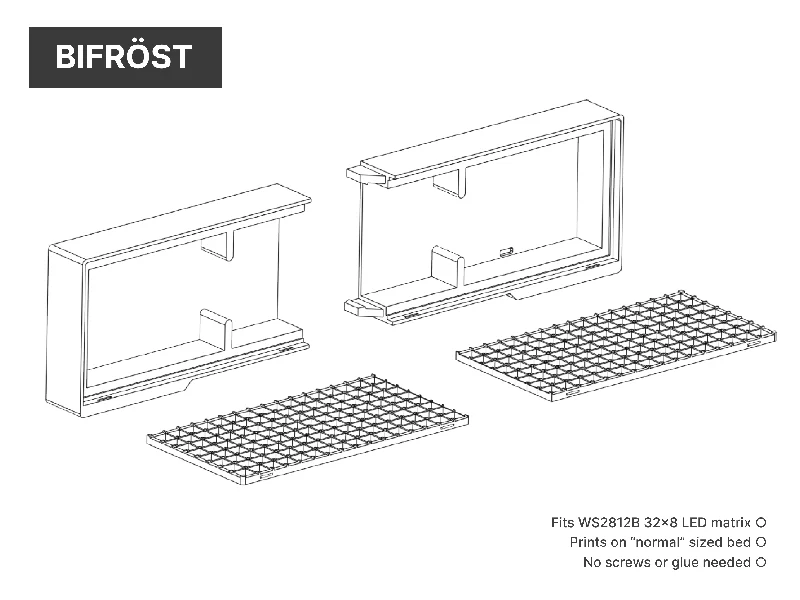

Если вы ищете футляр и рассеиватель для вашей светодиодной матричной панели WS2812B 32x8, который легко распечатать, вам повезло. Корпус и диффузор предназначены для печати на печатной платформе стандартного размера и для удобства разделены на отдельные части. Все детали либо сдвигаются, либо защелкиваются, поэтому дополнительные материалы не требуются.

Печать была разработана и оптимизирована для высоты слоя 0,16 мм.

Дело

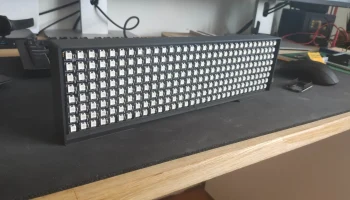

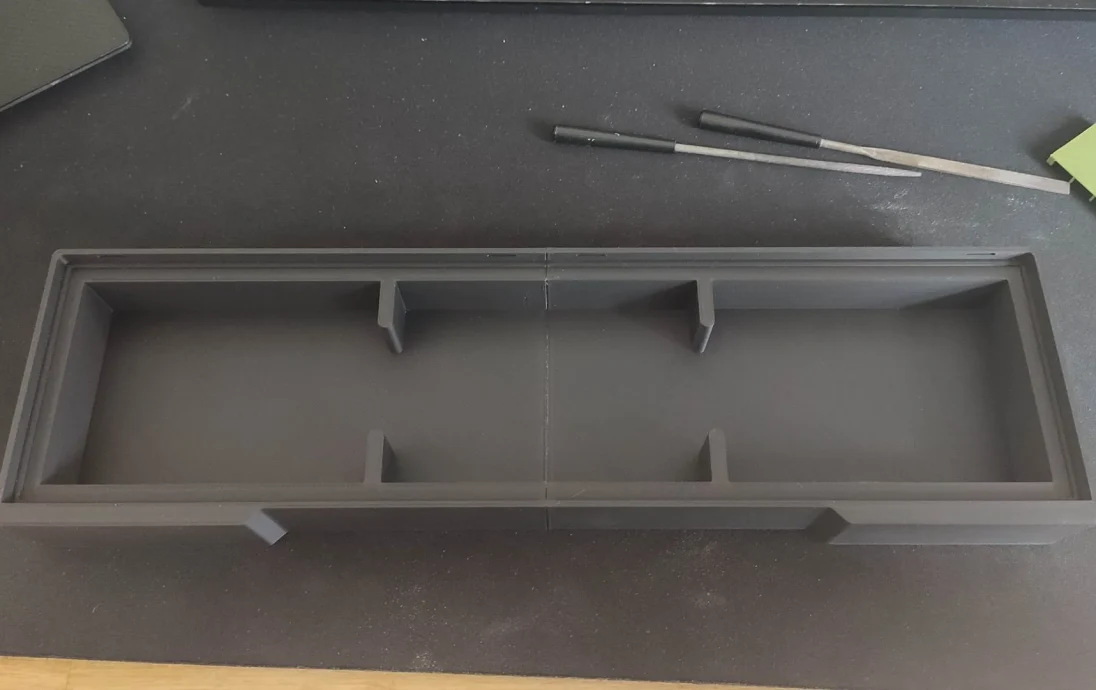

Две части корпуса скользят вместе, образуя устойчивую конструкцию, но обязательно отшлифуйте и тщательно проверьте посадку, так как допуски очень жесткие. Не сжимайте детали вместе, так как после сборки их трудно разобрать.

Диффузор

Диффузор предназначен для защелкивания в передней части корпуса, но может также потребоваться шлифовка в зависимости от допусков вашего принтера. Для достижения наилучших результатов рекомендуется печатать диффузор с высотой слоя 0,16. Это создаст два слоя полупрозрачной передней части диффузора и обеспечит высокое качество первого слоя.

Важно напечатать рассеиватель тем цветом нити, который пропускает свет, например белым.

Электроника

Для своей версии я использовал следующие детали с aliexpress:

WS2812B матрица 32х8
ЭСП32
Коммутационная плата USB-C

И прошил ESP32 с помощью WLED, который вы можете найти здесь:

https://kno.wled.ge
https://github.com/Aircoookie/WLED

Проводка:

Подключите массу и 5 В к разъему USB-C к правым контактным площадкам матрицы. Подключите массу и 5 В к ESP от левых контактных площадок матрицы.

Подключите вывод данных матрицы к ESP D14 (или любому другому выводу данных, который вам нужен). Не забудьте настроить вывод в WLED.
