Новый изолятор УКВ антенны Яги
Расширяет возможности предыдущей модели.

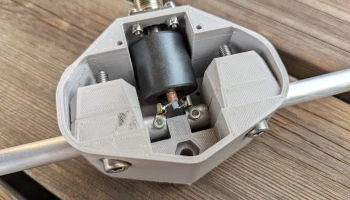

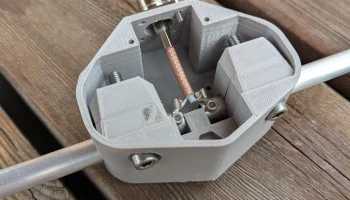

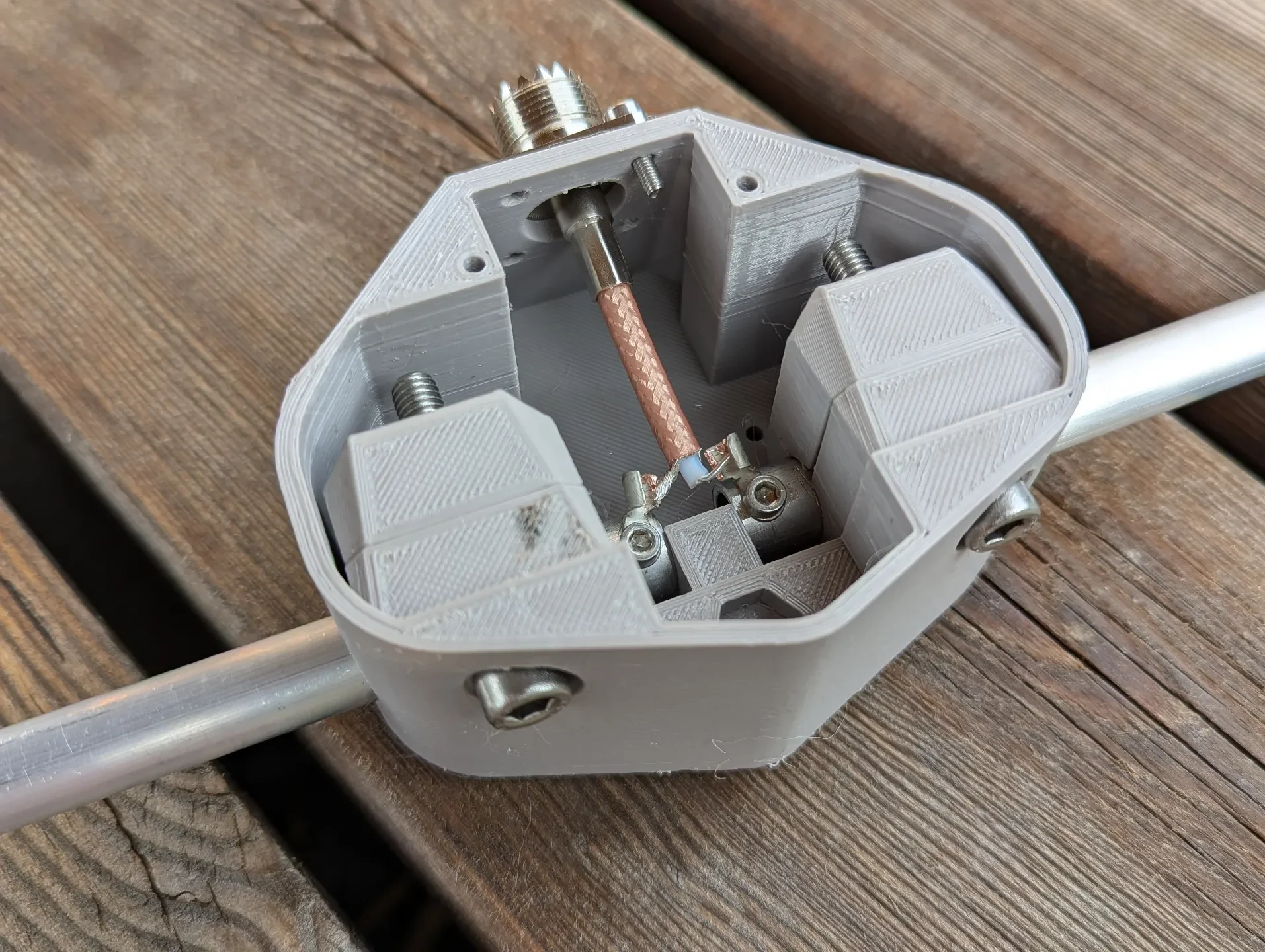

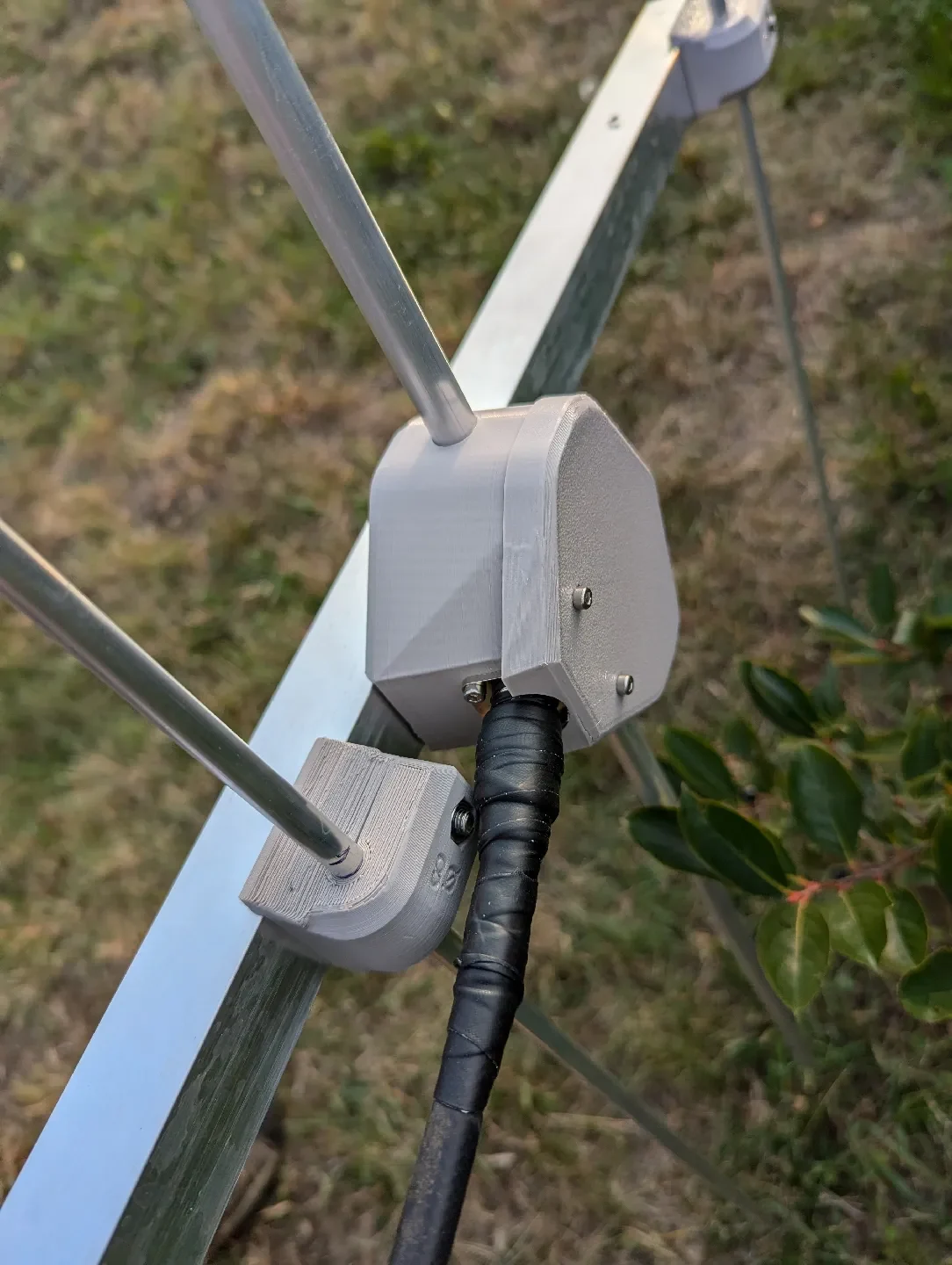

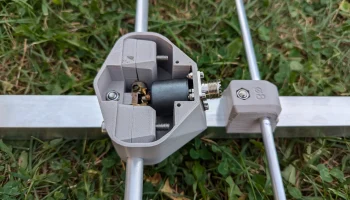

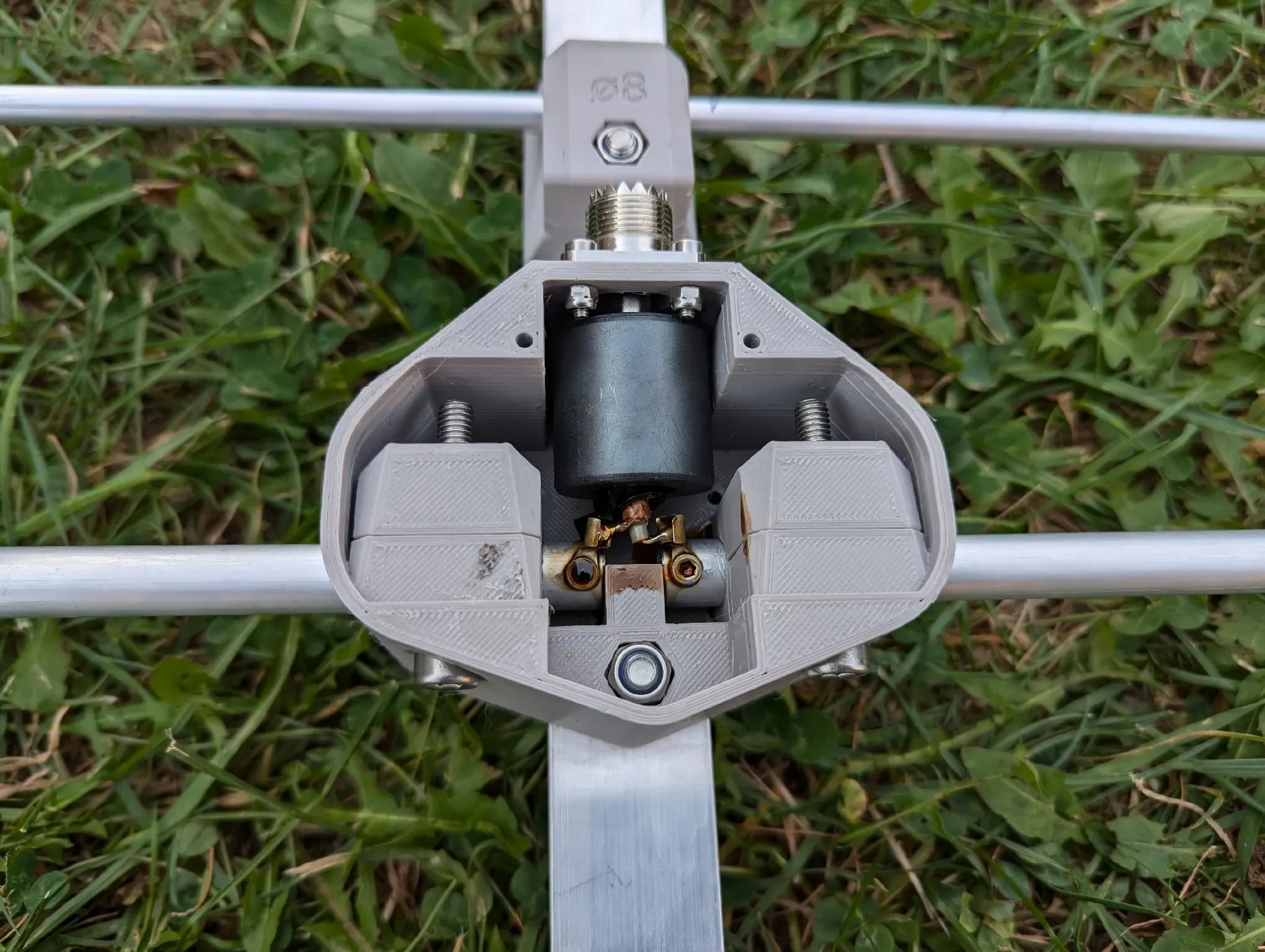

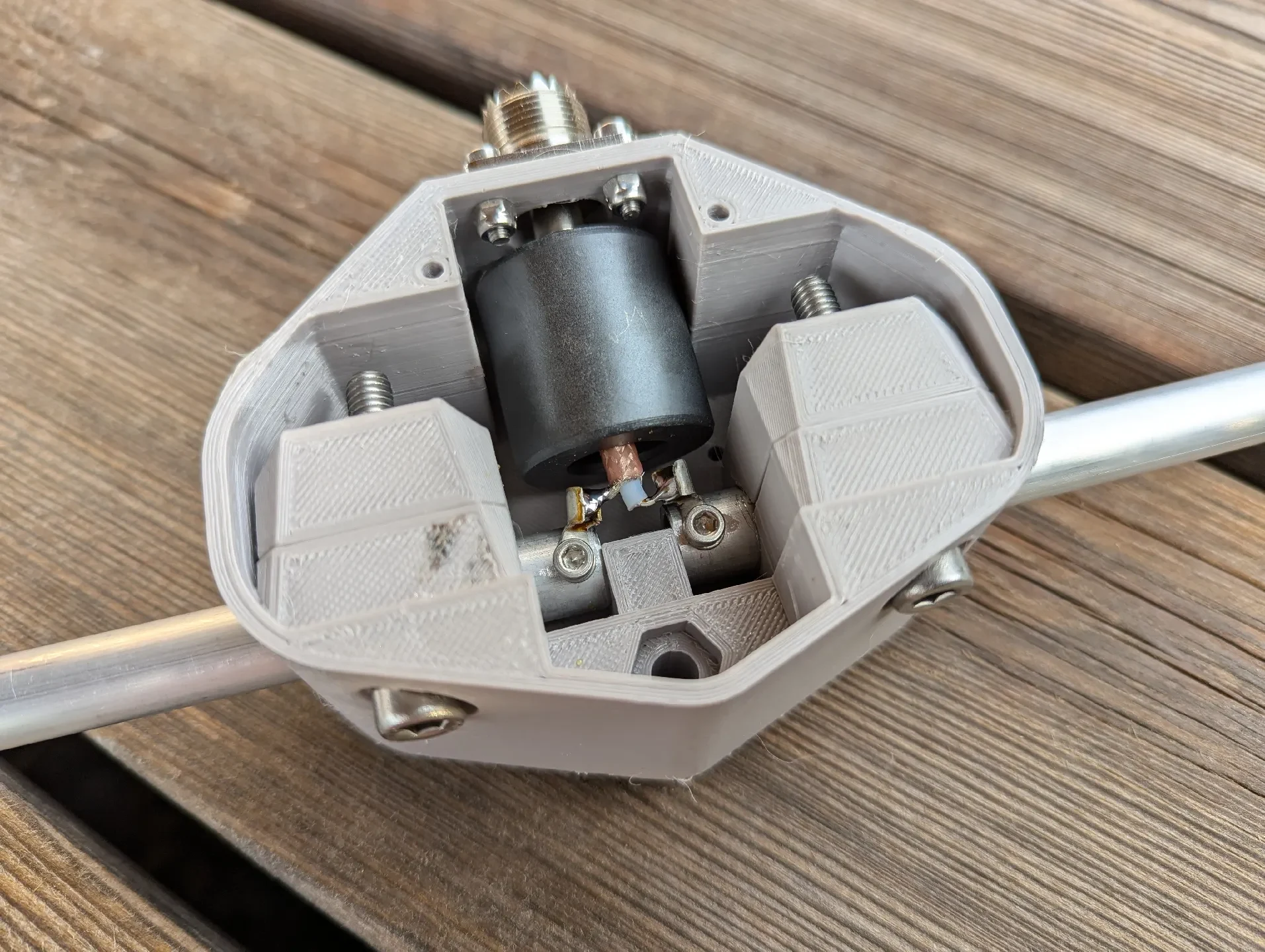

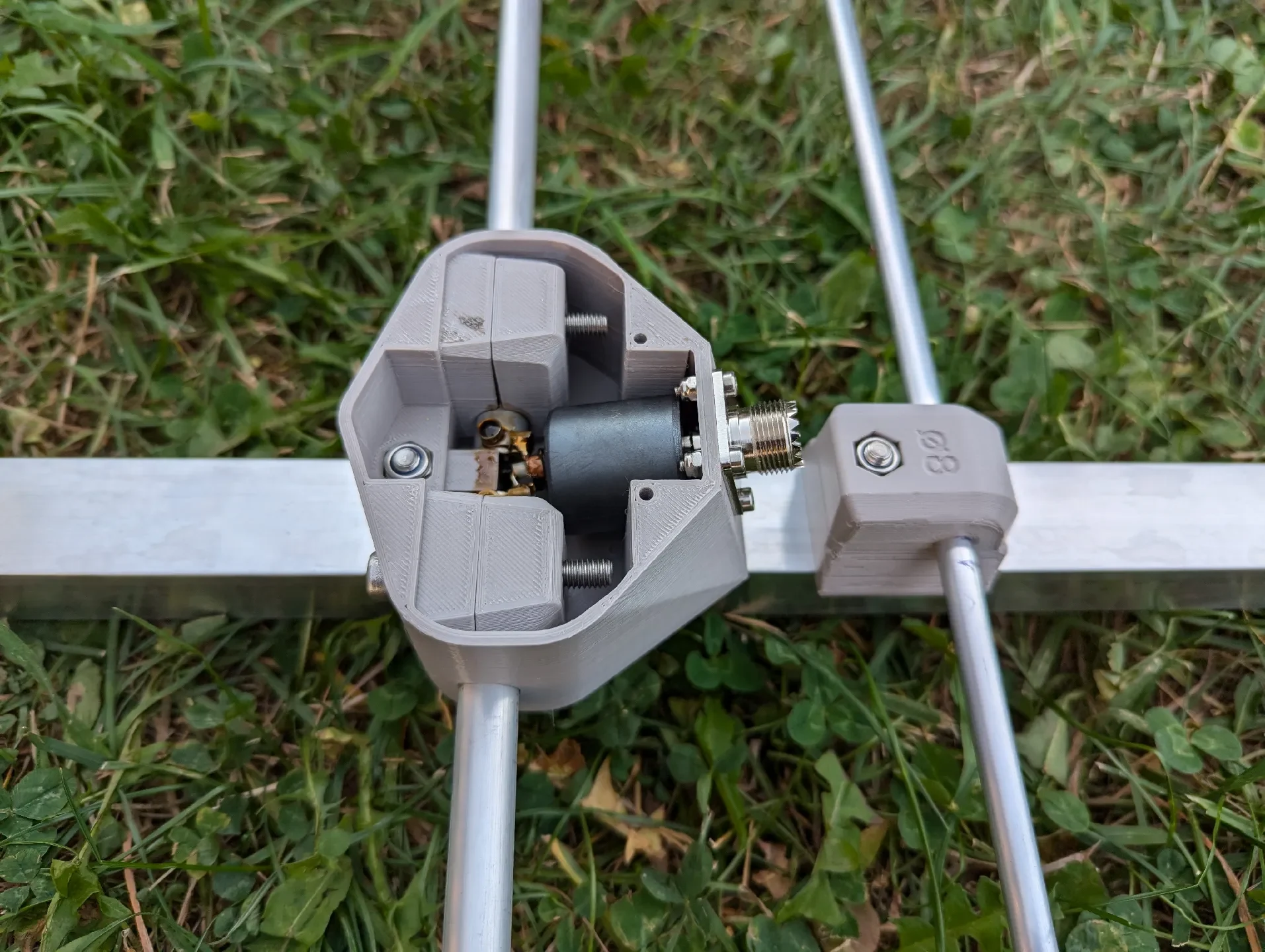

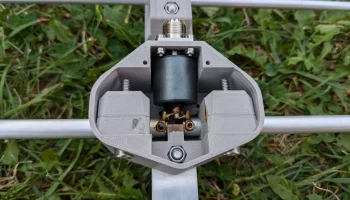

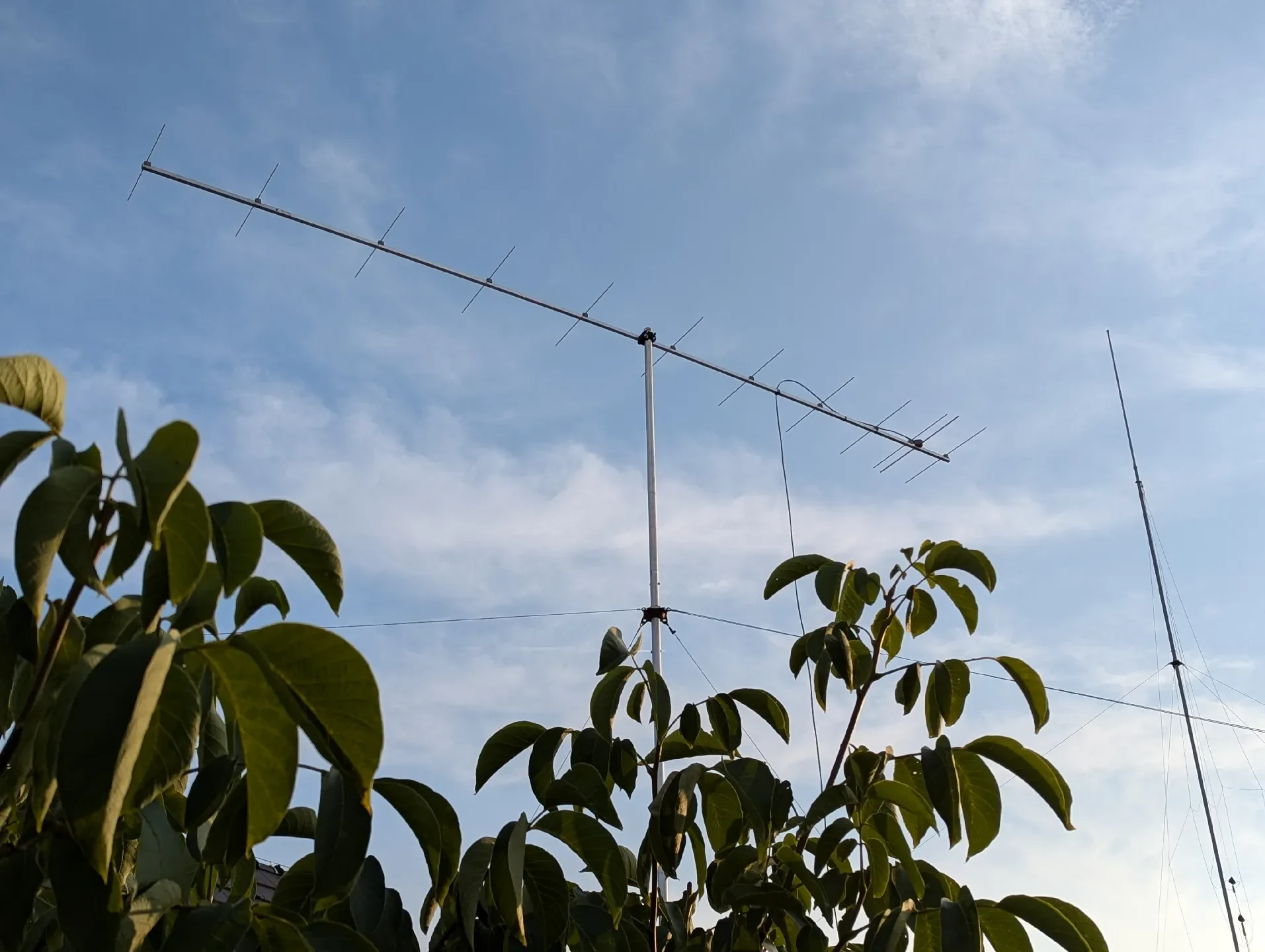

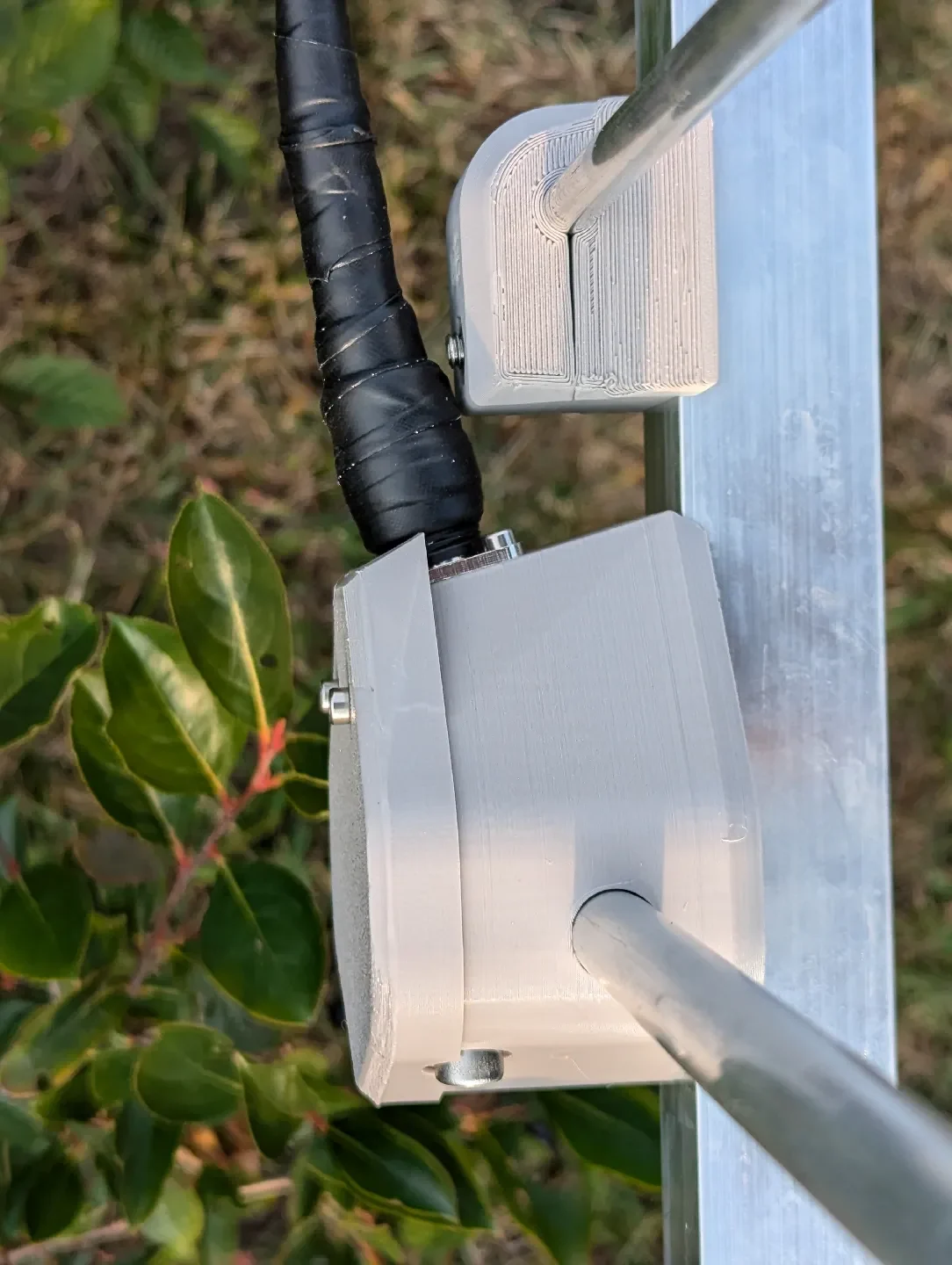

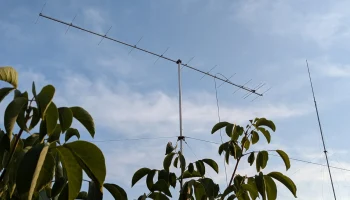

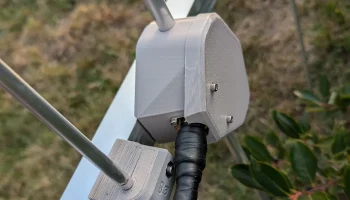

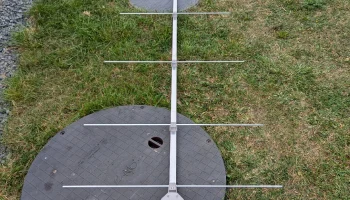

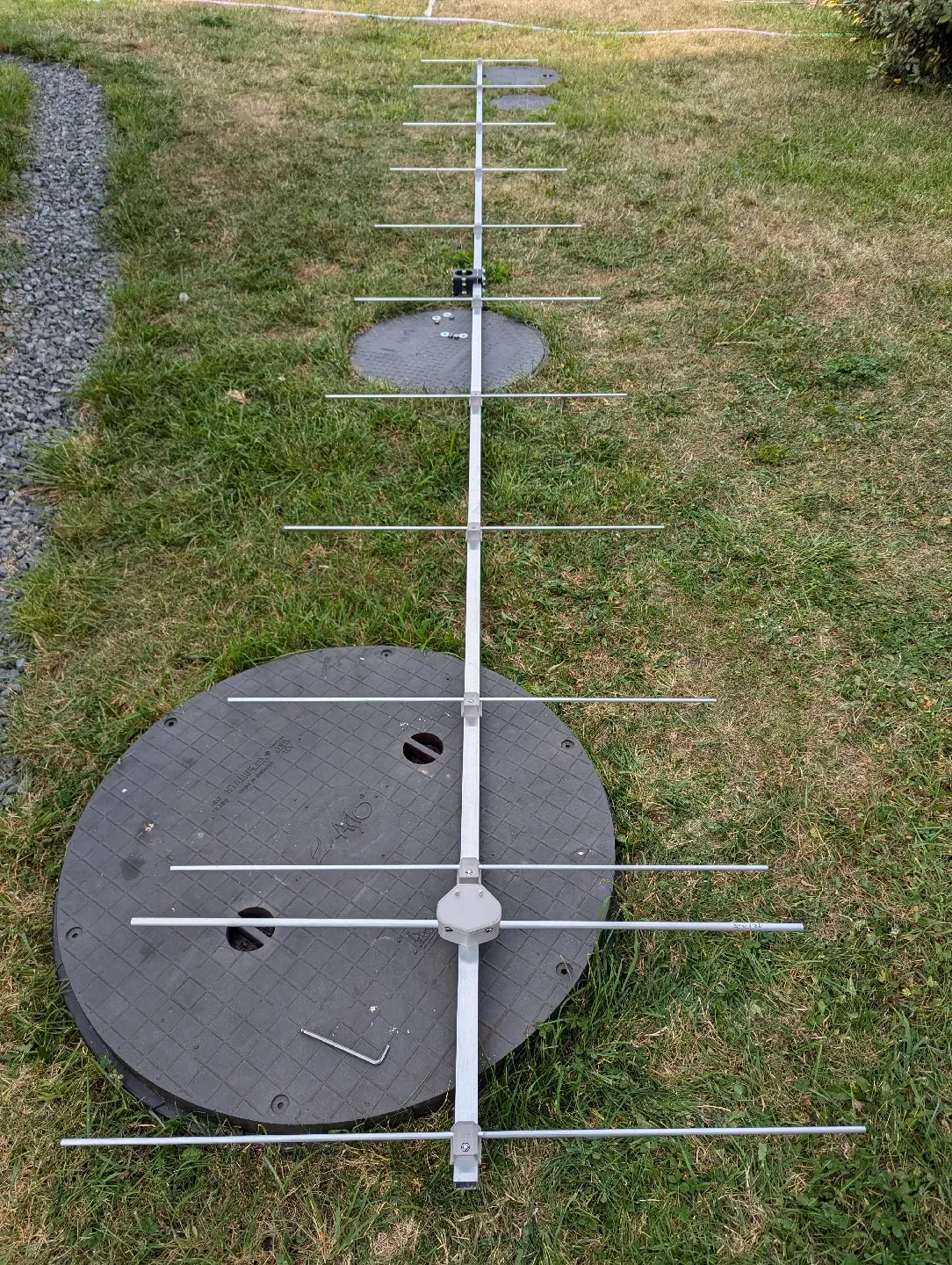

Первоначально создано для 12-элементной 2-метровой антенны OWA из G0KSC — для этой версии антенны генерируются файлы .stl.
Описание основных особенностей конструкции

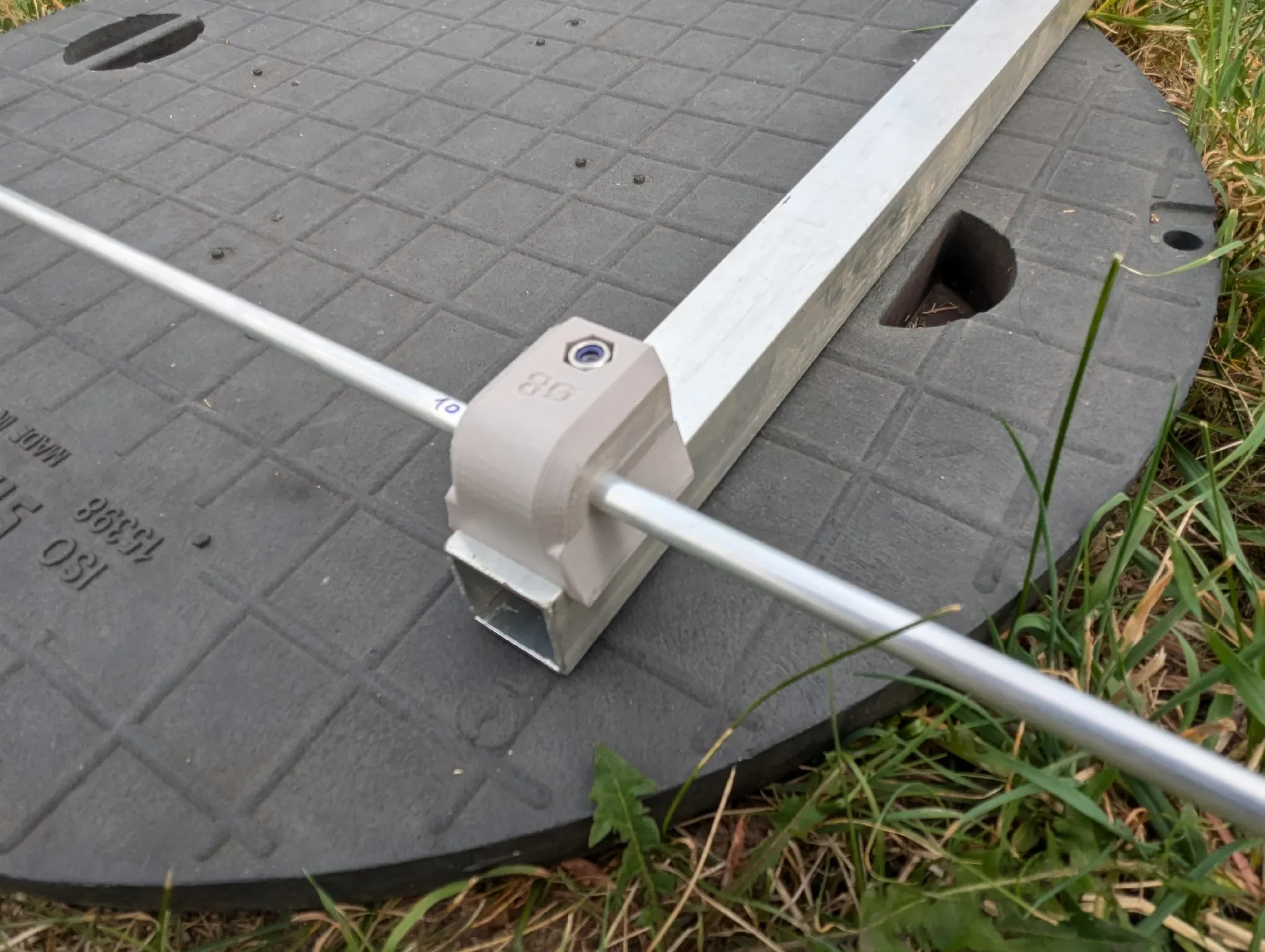

ширина монтажного изолятора равна ширине стрелы, поэтому электрического удлинения элемента не будет из-за коэффициента укорочения пластика
боковое удлинение гарантирует перпендик��лярность элемента к стреле даже при использовании одного крепежного винта
крепежный винт выполняет две функции — крепление изолятора и механическое крепление элемента, для чего используется зазор в 1/10 диаметра элемента
крепежный винт должен иметь шестигранную головку внутри стрелы, чтобы он не деформировал стрелу при вытягивании
изоляционное расстояние между элементом и штангой, а также между элементом и крепежным винтом задается параметром IsolationDistance.
фиксированное расстояние (IsolationDistance) между крепежным винтом и элементом позволяет сверлить отверстия в штанге по размерному проекту антенны — после монтажа элемента все элементы сместятся и конструкция сохранится
внутреннее отверстие для крепления элемента содержит ламели для лучшего распределения усилий
описания диаметра шнека и стрелы облегчают ориентацию
параметр BoomProfile позволяет выбрать между круглым и квадратным профилем стрелы
параметр MoutScrewNut позволяет отключить использование гаек — в этом случае будет создано коническое отверстие для вкручивания непосредственно в пластик
В конструкции предусмотрены проставки для крепления второй опорной стрелы, обязательно одним винтом. Который используется для длинных антенн, которые прогибаются п��д собственным весом.
в конструкции предусмотрены два типа элементов крепления стрелы к мачте, в зависимости от того, одиночная антенная стрела или двойная стрела с опорой

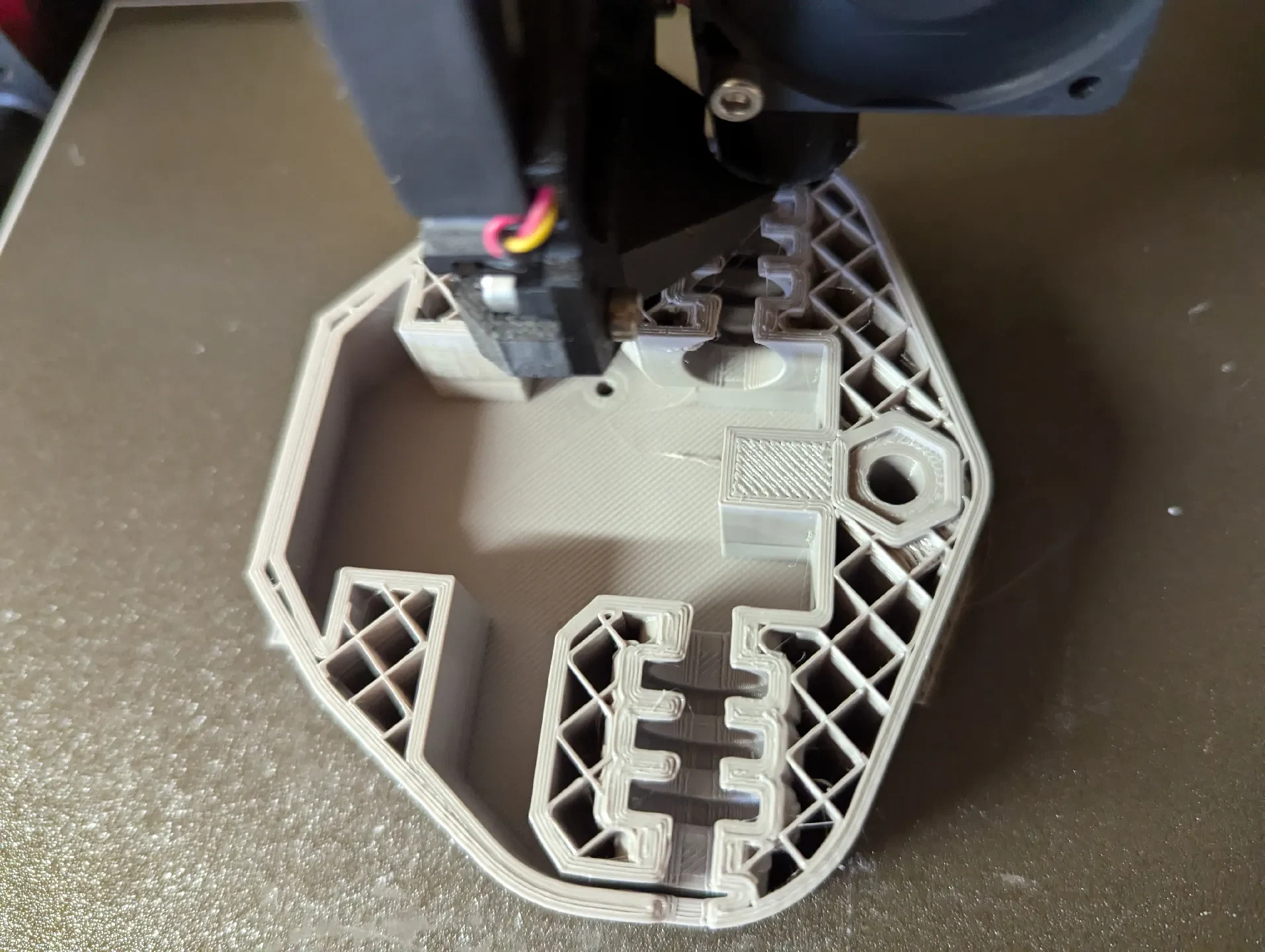

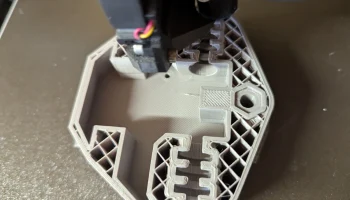

Рекомендации по печати
Боковая ориентация колодки предотвращает поломку при затяжке
необходимость использования опор
используйте материал PETG из-за его устойчивости к ультрафиолетовому излучению и гибкости.
установите внешние периметры отпечатка на значение 4
значение заполнения >30%
Веселитесь!
