Антенна Fox Hunt Yagi

Источник:

www.printables.com

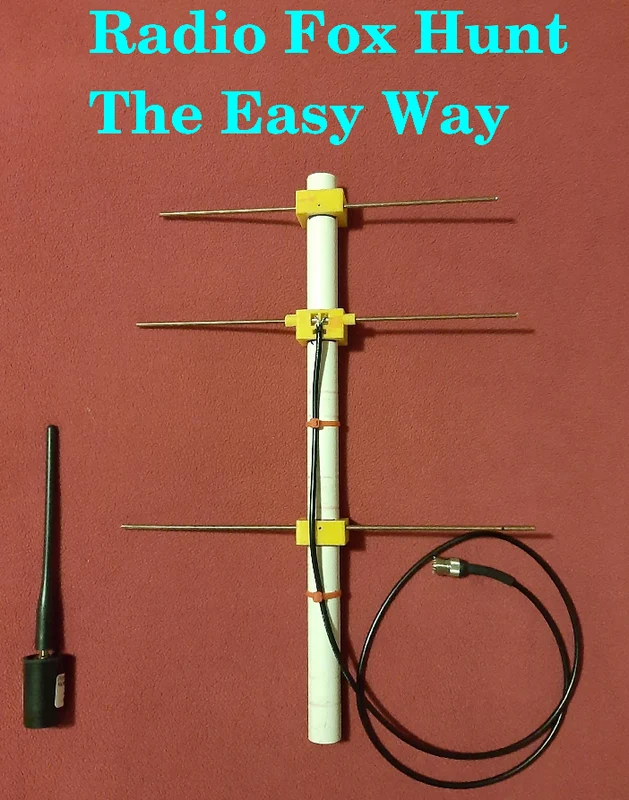

Эта антенна для охоты на лисицу изготовлена с использованием держателей элементов, напечатанных на 3D-принтере (PETG, заполнение 20%), и материал легко приобрести в хозяйственном магазине. Это ремиксthingiverse 912567, но оптимизированный для небольшой ручной установки UHF HT, предназначенной для радиолокационной охоты на лис. Антенна имеет соотношение фронт/тыл 23 дБ и настроена на 3-ю гармонику 2-метрового диапазона. Это идеальная направленная антенна небольшого размера, не требу��щая какого-либо ослабления. Доступно видео на YouTube, содержащее демо-версию, подробные инструкции по конструкции и теории характеристик, полученные с помощью программного обеспечения для моделирования антенны:

https://youtu.be/u0cuMqDpBHc

Следующий код можно загрузить в значок редактирования определения антенны MMANA-GAL_basic, если вы хотите поиграть с конструкцией антенны (выглядит как лист текста над буквой F в графиках дальнего поля или в меню «Правка», «Редактирование определения антенны»):

*
442,29
***Провода***
3
0,0, 0,161, 0,0, 0,0, -0,161, 0,0, 0,00205, -1
-0,176, 0,171, 0,0, -0,176, -0,171, 0,0, 0,00205, -1
0,098, 0,14525, 0,0, 0,098, -0,14525, 0,0, 0,00205, -1
***Источник***
1, 0
w1c, 0.0, 1.0
***Загрузка***
0, 1
***Сегментация***
800, 80, 2,0, 2
***Г/Х/М/Р/АзЭль/X***
2, 1,5, 1, 50,0, 120, 60, 0,0

73, Сэнди KB3EOF
