Ручка периодической антенны из лосиного бревна...

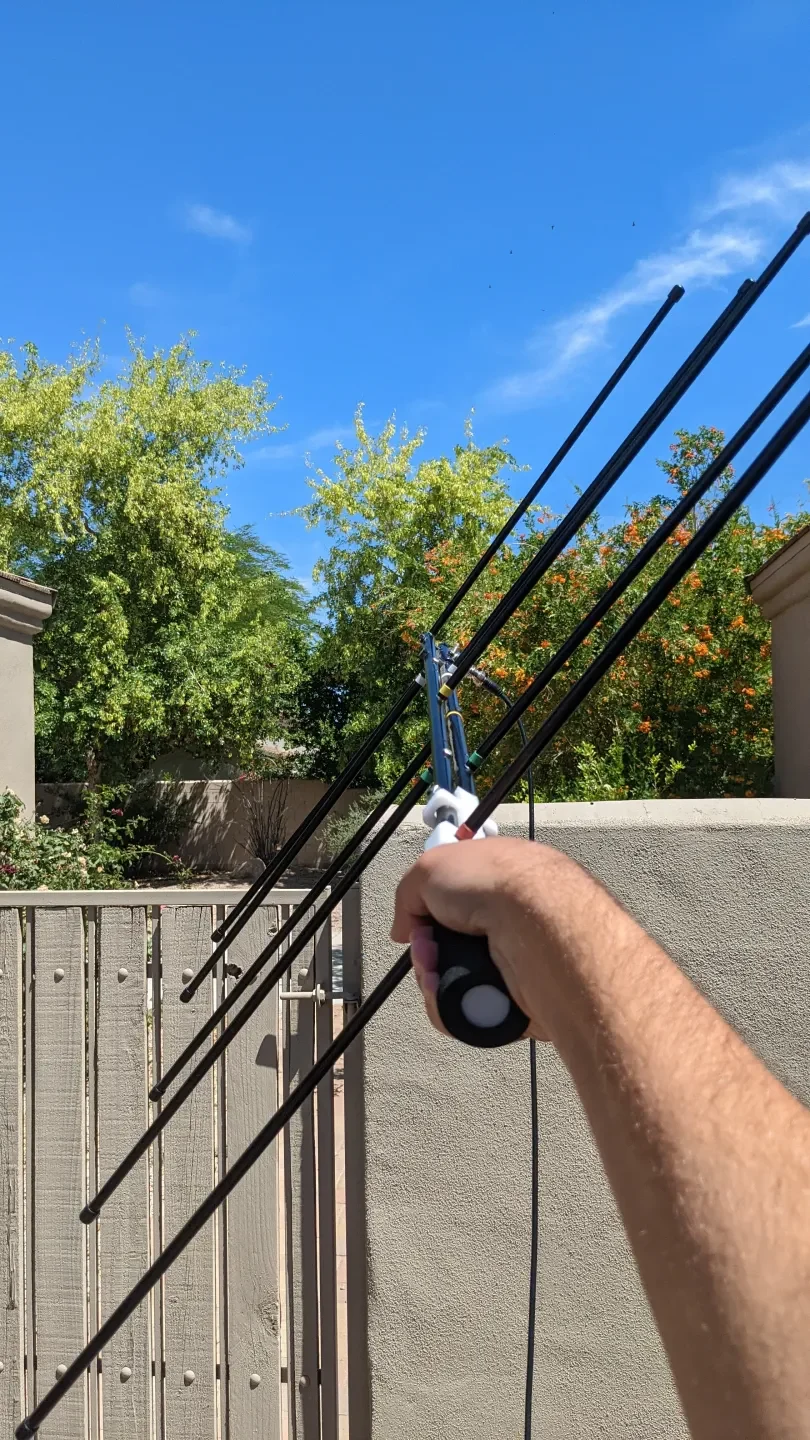

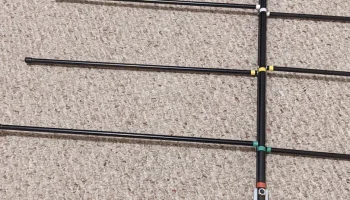

Это более компактная ручка, разработанная специально для бревенчатой периодической антенны Elk длиной 2 м/70 см, которую я разработал так, чтобы она была меньше рукоятки на основе ПВХ, которая поставляется с ней от производителя. Это делает его управляемым гораздо больше, чем Arrow II Yagi, который является его основным конкурентом в области спутниковой связи. Мне нравится использовать обе антенны для разных целей, но Elk, в частности, с этой ручкой, очень плоский, и его легко хранить, прислонив к стене или положив в багажник автомобиля для быстрого доступа.

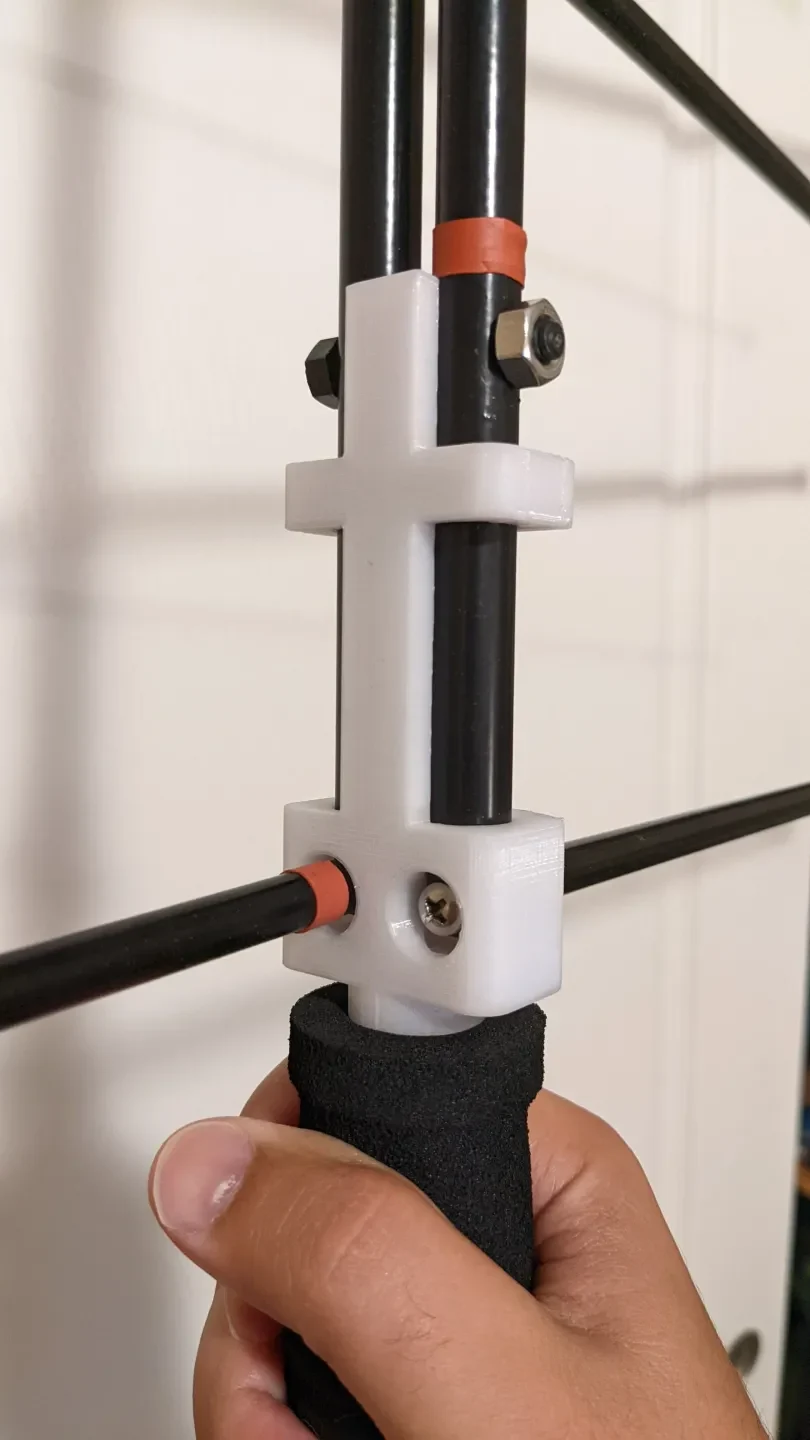

Чтобы поставить эту ручку на место, необходимо снять пластиковую прокладку между двумя основными элементами антенны возле ручки, после чего она просто сдвигается и фиксируется оригинальным антенным болтом и гайкой. Серые пластиковые детали, которые используются для крепления 90-градусных колен из ПВХ для ручки, больше не нужны, но вы можете оставить их для дополнительной жесткости (я этого не делаю).

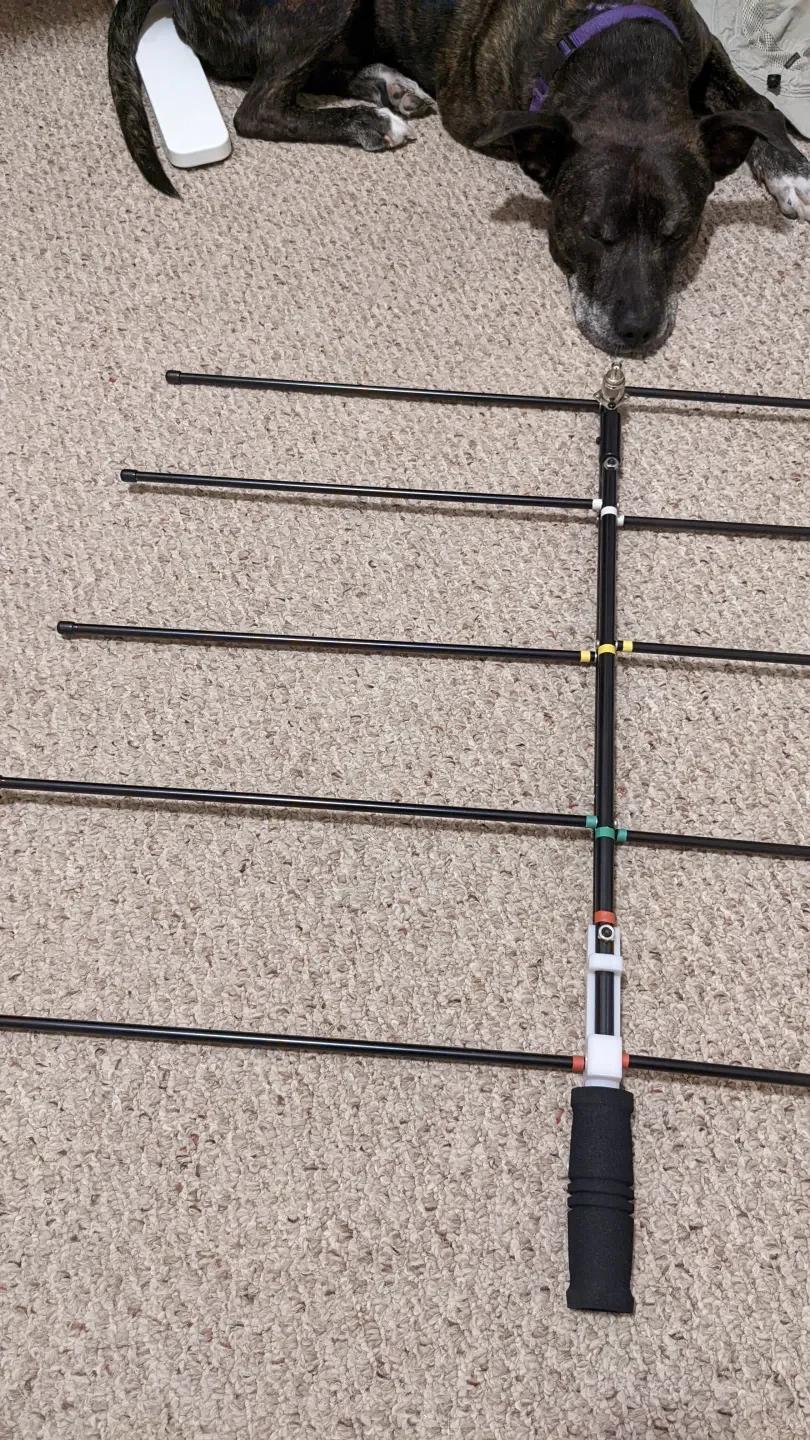

Я разработал его с длинной круглой секцией специально для установки пенопластовой ручки (опять же, как антенны Arrow). Он был разработан специально для этих ручек, но, вероятно, подойдут и другие: https://www.amazon.com/gp/product/B00GBIY8JY. Установка ручки требует некоторой самоотдачи и усилий, она плотно прилегает.
Я не первый, кто придумал эту концепцию, Soren AK4WQ несколько лет назад создал нечто очень похожее для нескольких спутниковых операторов, но со временем потерял файлы дизайна. Я хотел бы поблагодарить Кевина N4UFO и Марка KI5QNE за то, что они помогли мне начать работу с первоначальным наброском дизайна, который я несколько раз повторял, прежде чем прийти к этой версии.
