Мини-дипольная антенна любительского радио...

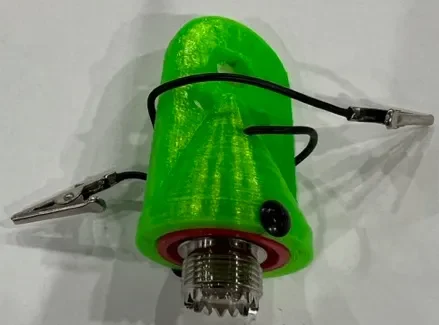

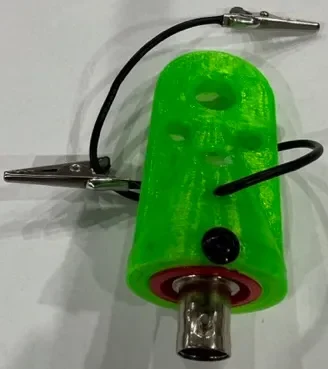

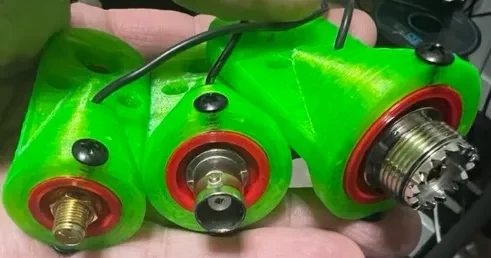

Очень маленькая дипольная антенна. Отлично подходит для пеших прогулок, POTA, SOTA и т. д. Три разных базовых разъема для разъемов SMA, BNC и SO239. Подсоедините 2 отрезка провода к основанию и закрепите разъем. Найдите в Интернете «Калькулятор диполей», чтобы определить длину провода для используемого вами диапазона. Поднимите центр как можно выше и вытяните два провода. На фотографиях я показываю образец моих 10-метровых голосовых проводов, которые ношу с собой. Он настроен на центр голосовой части диапазона 10 м (около 8 футов на провод). У меня также есть еще один пакет на 10 метров CW, который примерно на 6 дюймов длиннее на каждый провод. Это очень маленький пакет для перевозки одного центрального и двух проводов.
Их можно использовать как прямой диполь с плоской вершиной или как перевернутый V-образный диполь.
Это ваш базовый диполь, который представляет собой всего лишь антенный разъем, который подключается к двум проводам определенной длины. Никаких других электронных компонентов не требуется.
В центре есть 2 отверстия для проводов. Верхний следует использовать в качестве центрального вывода. Таким образом, после сборки вы узнаете, какой из них центральный, а какой — нижний (если вам интересно).
В верхней части конуса основания также имеется дополнительное отверстие. Я использую его для заполнения силиконом после сборки, чтобы защитить его от атмосферных воздействий.
Я проектирую все в OpenSCAD, который можно скачать бесплатно. Дизайн включен в файлы.
Вот ссылки на оборудование, которое я купил на Amazon:
Черные шурупы M3 x 8 мм с полукруглой головкой и крестообразным шлицем
https://www.amazon.com/gp/product/B0B7NB97ZP
Мини-металлический зажим «крокодил» 28 мм
https://www.amazon.com/gp/product/B08978BWSD
Гибкий многожильный луженый медный провод 20 AWG
https://www.amazon.com/gp/product/B01K4QVI46
Коаксиальный разъем SMA для монтажа на панели
https://www.amazon.com/gp/product/B078H4F8R6
Разъем BNC для монтажа на панели
https://www.amazon.com/gp/product/B0B1291LF3
SO239 Переборочный разъем
https://www.amazon.com/gp/product/B078HHG8VR
