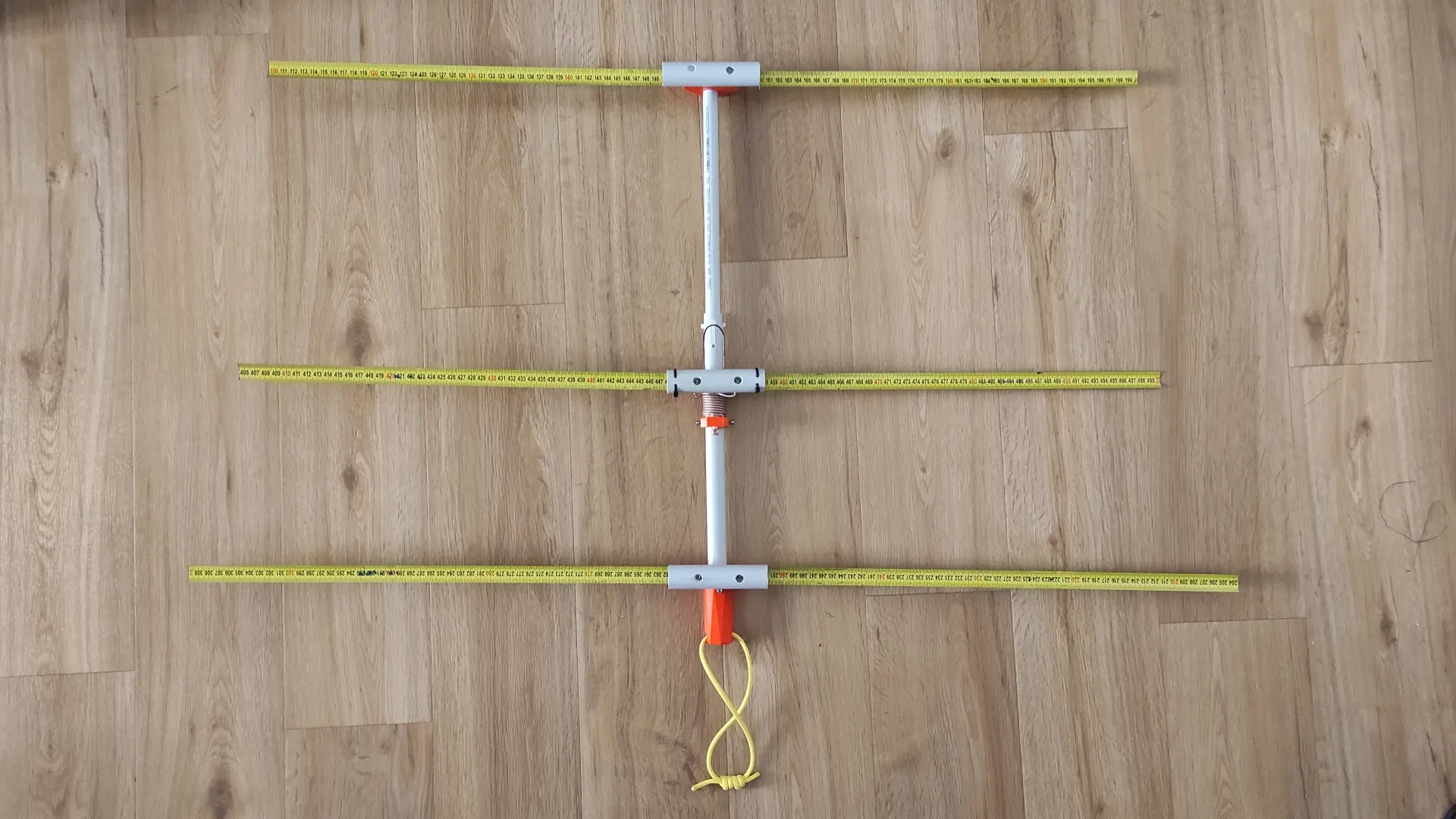

Выдвижная антенна Яги длиной 2 м
Этот Яги — мой стандарт для пеших прогулок. Я видел много решений для SOTA, но вот это от OE6STD очень убедительно:
легкий (230 г)
небольшой размер упаковки (21 х 37 см)

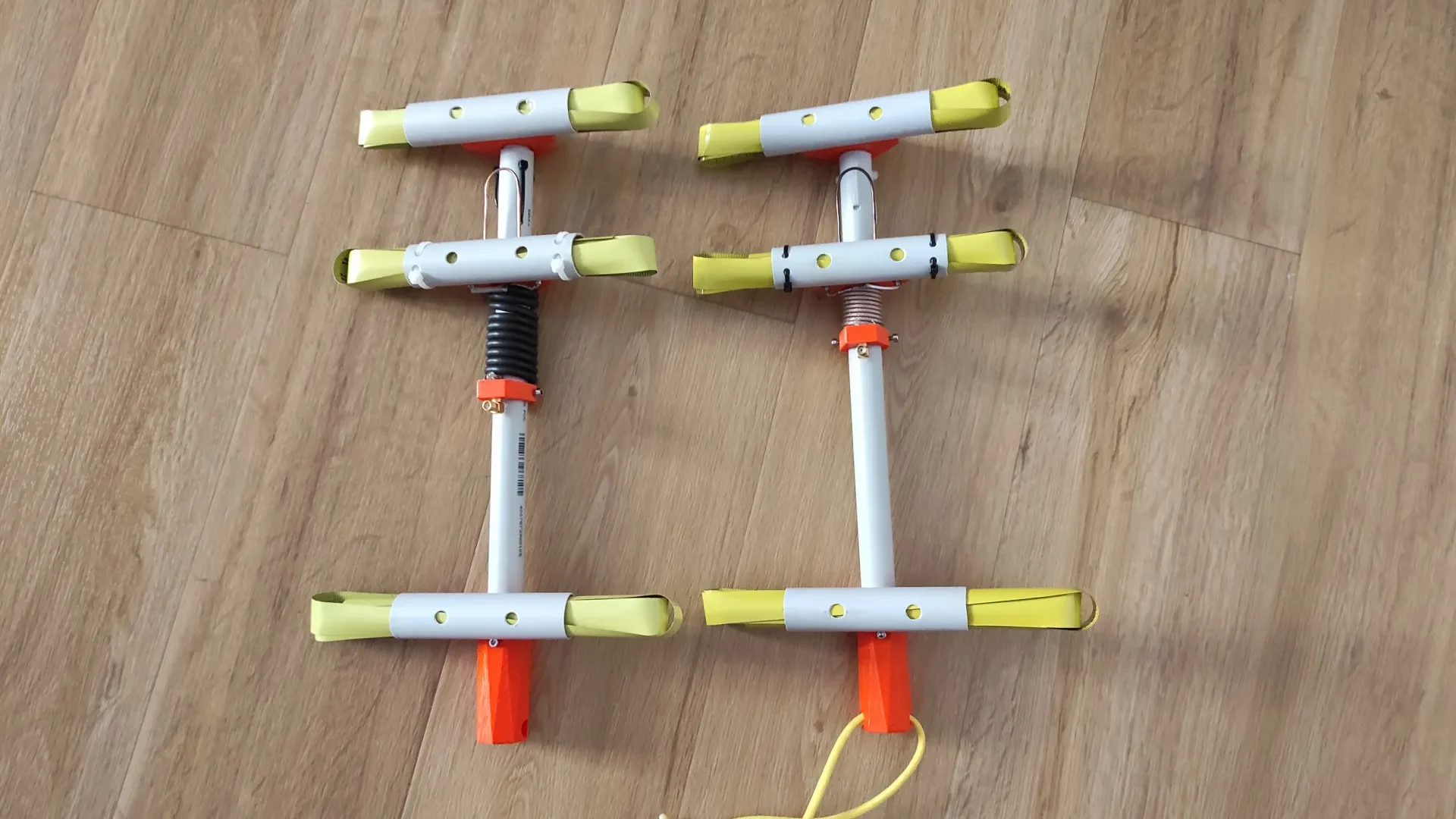

сборка не требуется, просто разложите и выдвиньте стрелу
дешевые и простые в использовании материалы
Мы также делаем эти Яги на наших ежегодных семинарах по антеннам вместе с нашими новичками в OE6.
ОБНОВЛЕНИЕ 24 сентября 2022 г.:
— Исправлены ошибки в мануале
— Исправлены крепления стрелы, у которых все еще была ошибка, из-за которой отверстия для винтов были асимметричными.
— Для удобства добавлен файл OpenSCAD.
Варианты

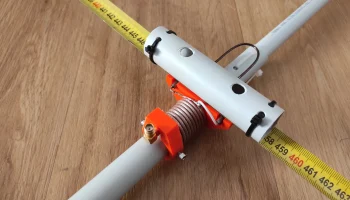

Фланцевый разъем SMA на стреле с (RG-58/RG-316)
Зажим для коаксиального кабеля (RG-58/RG-316)
Примечание. Будьте осторожны, если используете вариант RG-58 с фланцевым разъемом SMA. Кабель довольно жесткий и при неосторожном обращении может оторвать разъем.
3D-печатные детали
1x крепление на стреле для трубы диаметром 16 мм
1x крепление на стреле для трубы диаметром 20 мм

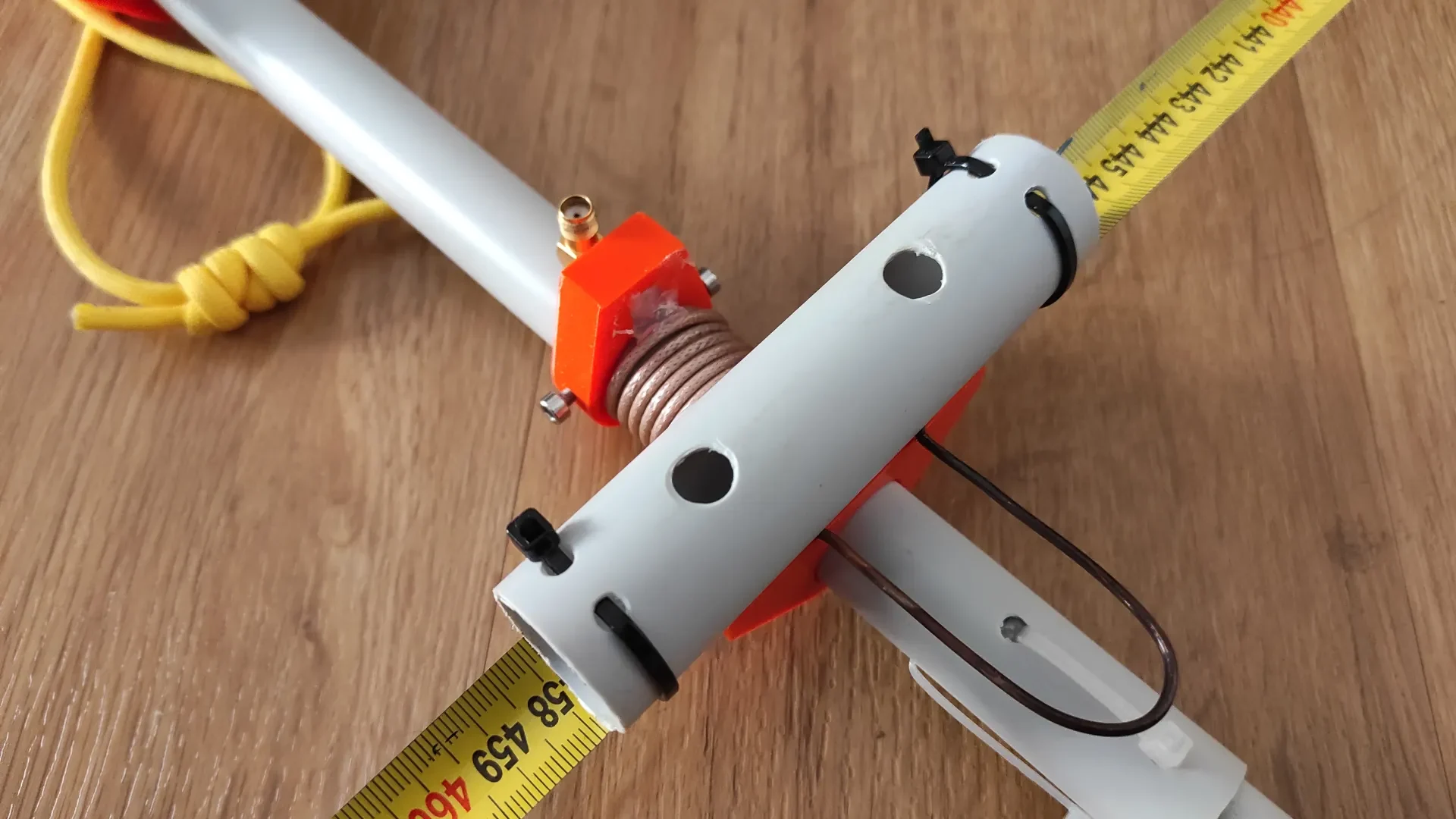

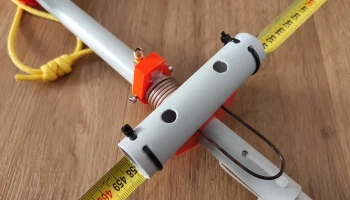

1x крепление для диполя
1x ручка
1 кабельный зажим (в зависимости от варианта)
1x направляющая для сверления с измерительной лентой A&B
Важно: некоторые трубы немного различаются по внешнему диаметру. Измените «d_pipe» в файле OpenSCAD соответствующим образом, если вы получили плохую партию.
Если вы не хотите использовать бумажные шаблоны:
1 направляющая для сверла EN16/20
1x направляющая для сверления EN25
Другие части
1x монтажная труба 300 мм EN16
1x монтажная труба 300 мм EN20
3x 100 мм монтажная труба EN25
6 винтов с головкой цилиндра M4x10 мм
9 винтов с головкой цилиндра M3x8 мм
6 шайб M4
6 гаек M4
2 кабельных наконечника, подходящие для винта M4
6x застежек-молний (2,5 мм х 100 или 3,5 мм х 150)
~50 см RG58 или любой более тонкий коаксиальный кабель, который у вас есть под рукой.
Рулетка шириной 3 м (ширина ~ 2 см)
Медный провод ~15 см (1,5 или 2,5 мм²)
Клейкая лента для направляющих сверла
Инструменты
Дрель (пригодится настольная дрель)
Пила (пригодится направляющая для пилы, вместо нее можно использовать дрель)
Клипперс
Металлический напильник
Паяльник
Горячий клей (для фланцевого соединителя на вариантах стрелы)
Инструкция
Руководство предоставляется в ��ормате PDF среди файлов.
Источник
3D-файлы сделаны мной, конструкция антенны взята из OE6STD. У меня есть его разрешение разместить и перевести его файлы здесь. Оригинальную и более сложную конструкцию можно найти здесь: https://www.oevsv.at/funkbetrieb/ardf/technik/
