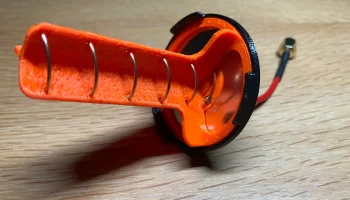

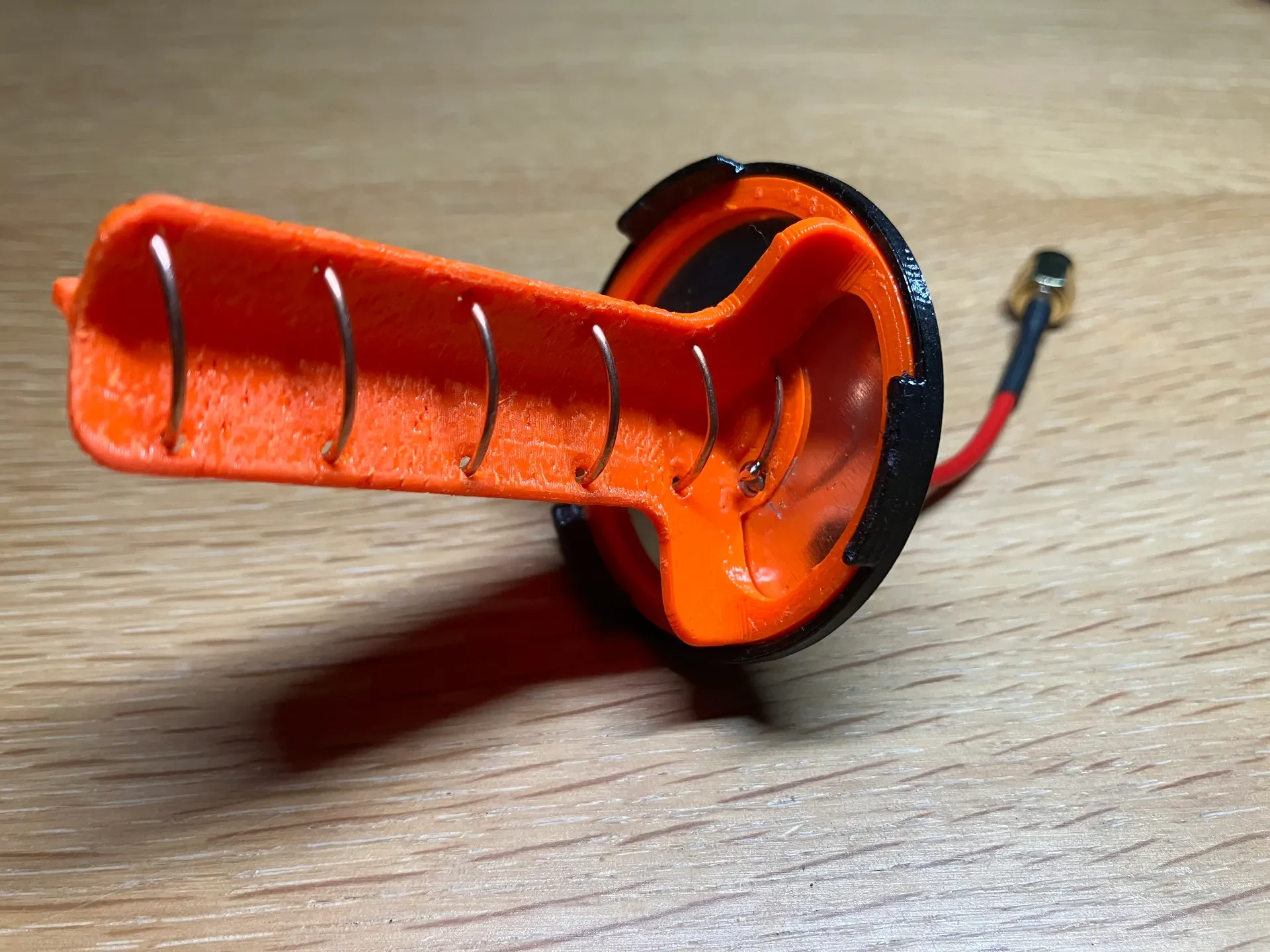

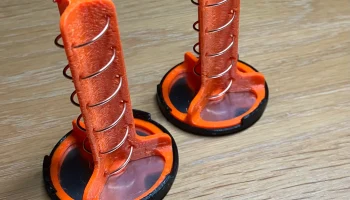

Спиральная антенна FPV 5,8 ГГц

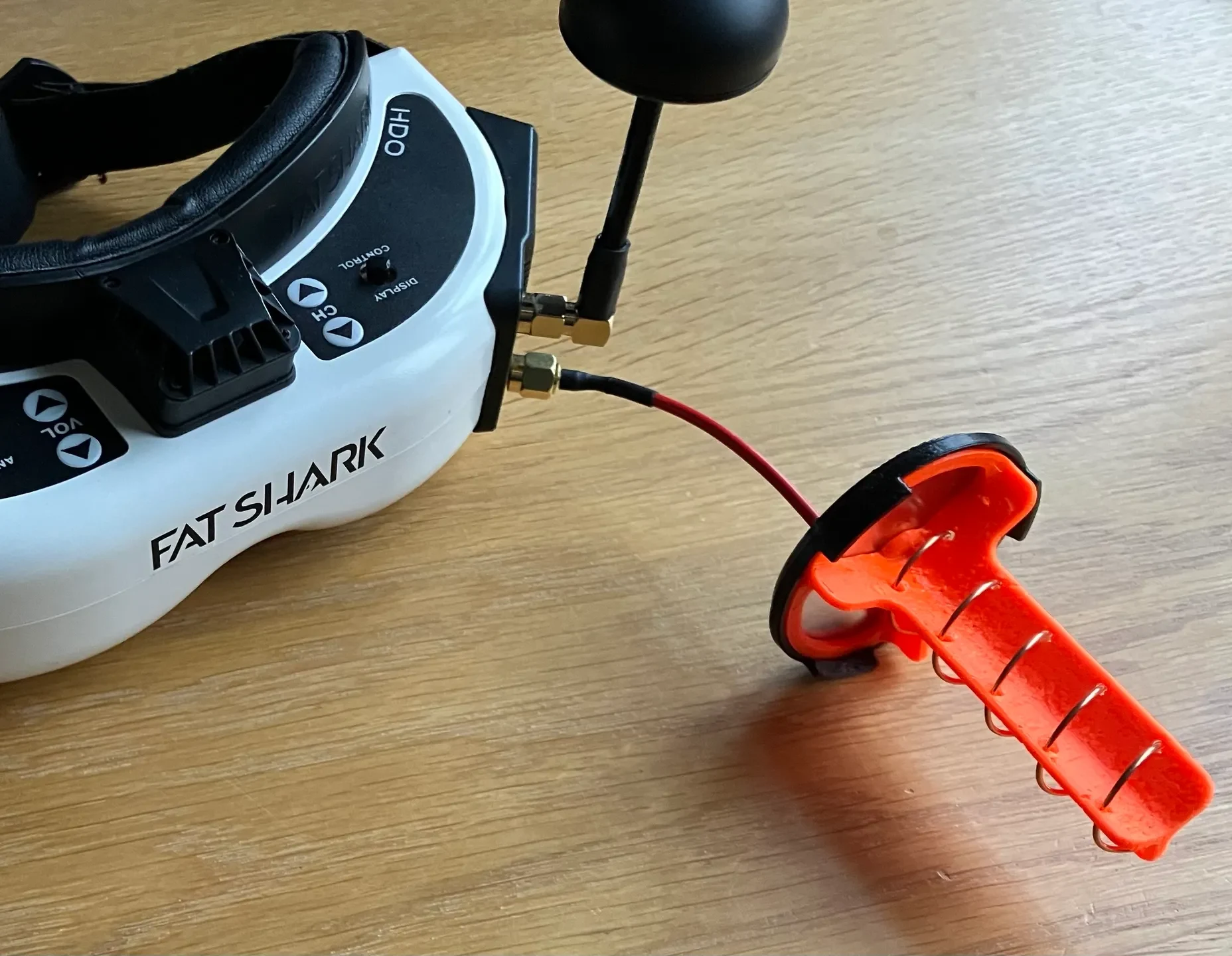

Спиральная направленная антенна с 5 и 6 петлями, которую можно распечатать на 3D-принтере, для использования на видеоприемниках FPV 5,8 ГГц (например, в очках FPV).
Мы достигли более 500 загрузок! Если эта модель была для вас полезна, ❤ поможет другим производителям и пилотам найти ее!

Уникальные особенности:

Опора катушки в этой версии имеет три ножки вместо четырех, которые вы найдете в уже существующих моделях.

Опора катушки напечатана как одна деталь, без необходимости использования вспомогательного материала.

Это также позволяет вам использовать любой тонкий листовой металл в качестве отражателя (нет необходимости использовать медную печатную плату из стекловолокна, просто используйте все, что найдете в мусоре)

Формирователь катушки имеет плоское сечение, что позволяет придать проводу форму, необходимую для размещения в данной антенне.

Антенна правополяризованная (RHCP). Если вам нужен LHCP, вы должны отразить STL в слайсере перед печатью (см. ниже).

Дополнительные необходимые материалы:

⌀ медный провод ~1 мм

тонкая (~0,2 мм) и плоская металлическая пластина отражателя (я использовал банку из-под кофе), которую можно припаять

кабель и разъем:

Либо какой-нибудь коаксиальный кабель (например, RG405) + разъем по вашему выбору (например, разъем SMA)

Или разъем и коаксиальный кабель сломанной антенны.

(опционально) Термоусадка

(по желанию) Горячий клей или эпоксидная смола.

Необходимые инструменты:

3D-принтер

Паяльник и припой

Плоског��бцы / кусачки

Сверло с длиной ⌀ вашего коаксиального кабеля

Инструмент для резки металлического отражателя (например, дремель с отрезным диском или ножницы по металлу)

Инструкции:
Что и как печатать:

Ни один из отпечатков не требует какой-либо поддержки.

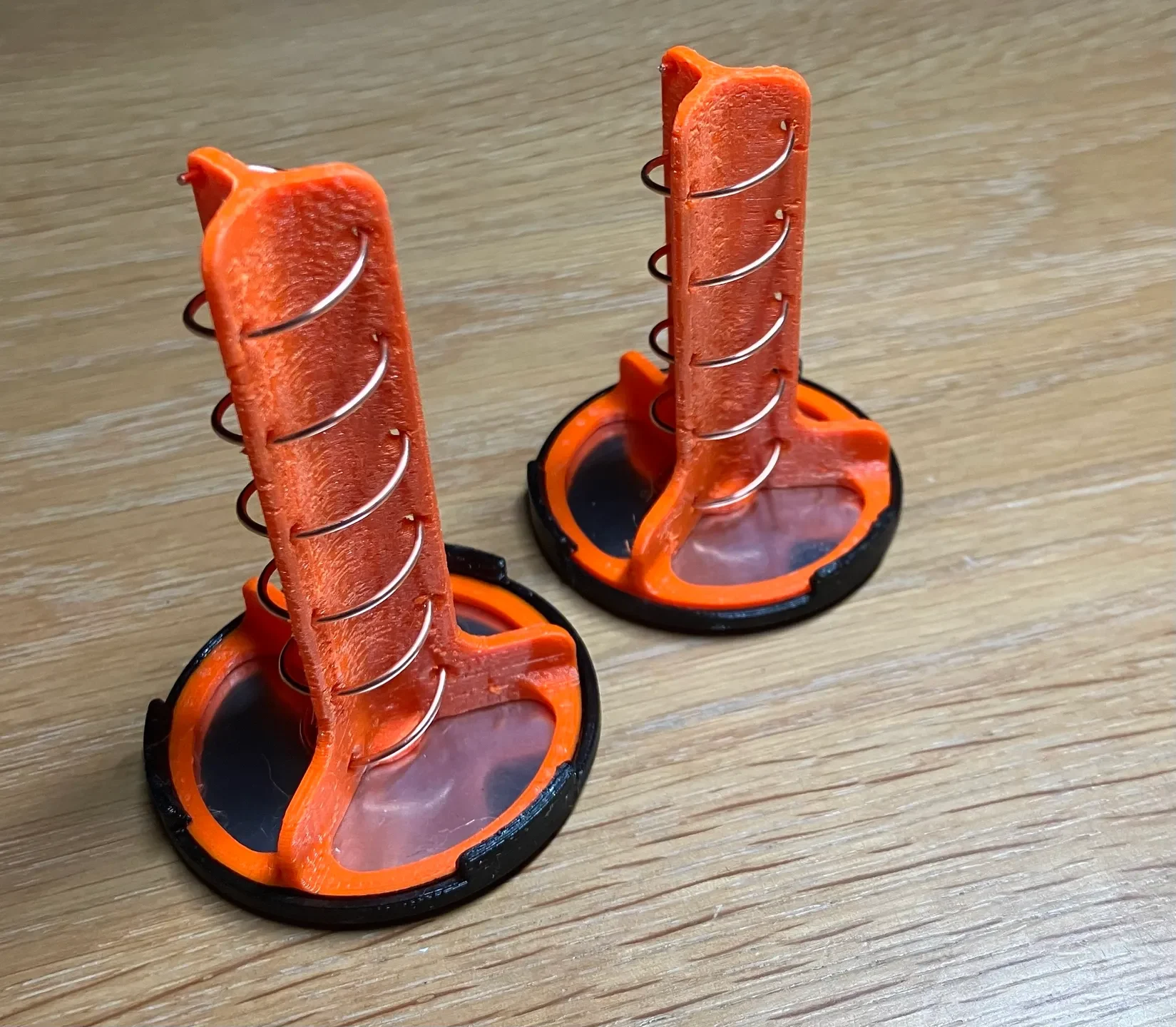

Выберите, хотите ли вы 5 или 6 петель. Версия с 6 контурами имеет больший коэффициент усиления (т.е. более сильный сигнал), но более узкую ширину луча. Распечатайте соответствующую опору катушки.
Важно: напечатайте опору катушки толщиной слоя 0,2 мм, по крайней мере, для первых двух слоев.

Также распечатайте опору отражателя и форму катушки.

Для своих отпечатков я использовал Prusament PETG; PLA или ABS наверняка тоже подойдут. Имейте в виду, что PLA не идеален, если вы планируете использовать предмет в условиях высокой температуры или сильного воздействия ультрафиолета.

Поляризация антенны (LHCP и RHCP):

Все загружаемые файлы правильно настроены для поляризованной антенны RHCP (правая круговая поляризация). Если вы хотите изменить поляризацию с RHCP на LHCP (левую), отразите выбранную вами опору катушки и формирователь катушки по оси X или Y (не обе!) в слайсере (в prusaslicer: щелкните правой кнопкой мыши на объекте, а затем отразите -> X).

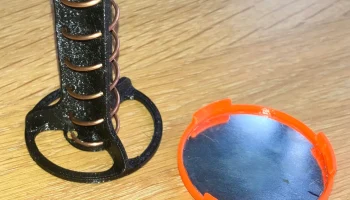

Отражатель:

Найдите тонкий плоский кусок металла. Сначала проверьте, сможете ли вы его припаять. Возможно, потребуется отшлифовать поверхностное покрытие.
Вырежьте круглую форму, используя внешнюю часть опоры катушки в качестве шаблона. Важно, чтобы в конце резки отражатель оставался плоским.

Сборка:

Используйте медный провод подходящей длины ⌀ 1 мм (я также использовал 1,2 мм, но в идеале — 1 мм).

Потяните проволоку прямо, защелкнув ее, удерживая ее двумя плоскогубцами.

Сформируйте катушку на печатном формирователе катушек. Начните со стороны с отверстием, а также следуйте по плоскому участк��. Когда закончите, обрежьте концы проволоки и аккуратно отмотайте ее от формирователя катушки.

Отрежьте кусок коаксиального кабеля. Внутренняя жила коаксиального кабеля должна выступать на несколько миллиметров с обоих концов. Длина самого кабеля не имеет значения.

Коаксиальный кабель должен проходить через отражатель в том месте, где в опоре печатной катушки видно отверстие диаметром 4 мм. Снова используя опору катушки в качестве шаблона, отметьте отверстие диаметром 4 мм на отражателе и точно просверлите отверстие в этом месте. Отверстие должно соответствовать диаметру коаксиального кабеля.

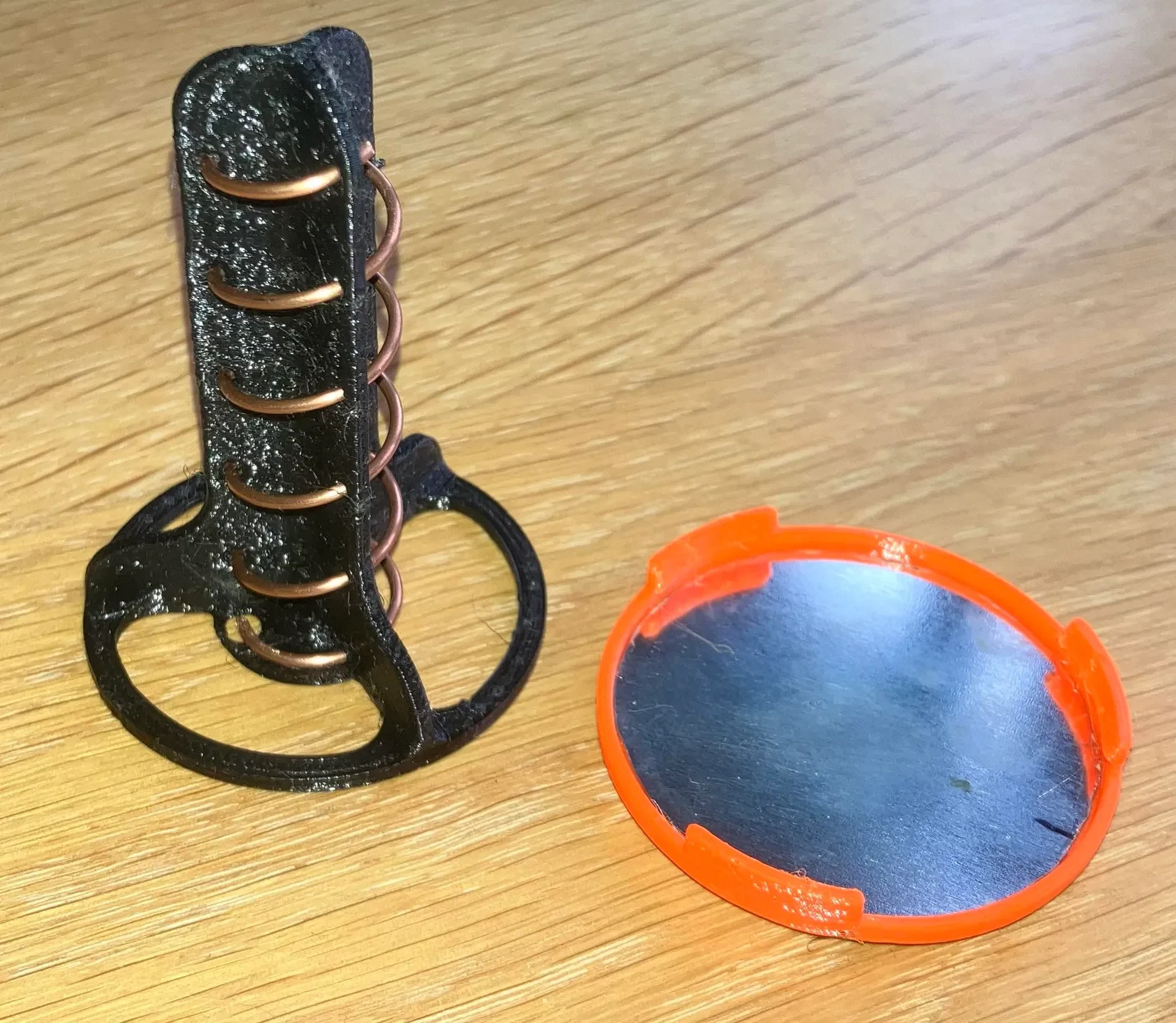

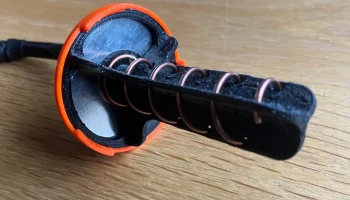

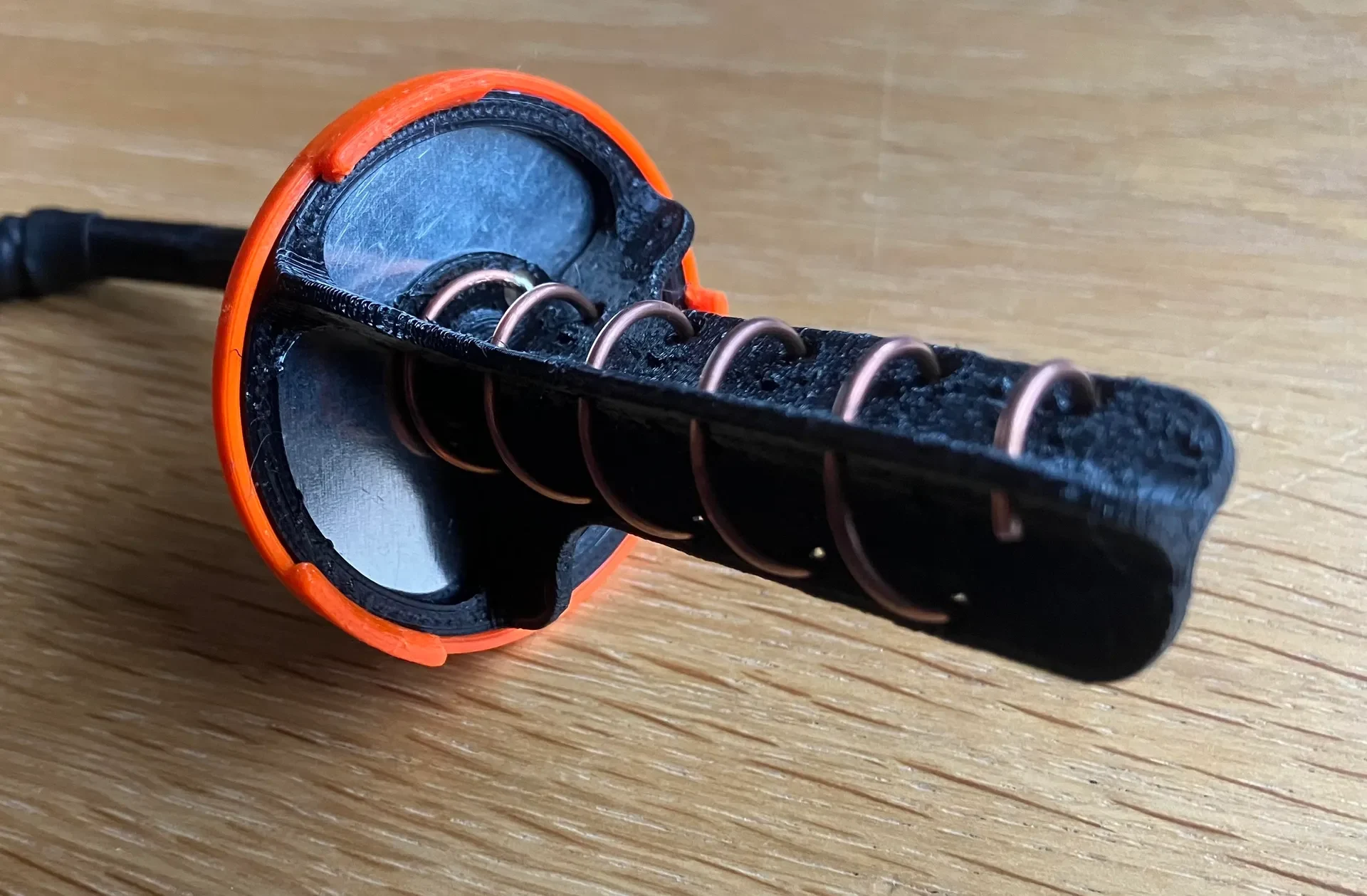

Теперь катушку антенны можно наматывать на опору катушки сверху (узкой частью) вниз. Около основания опоры катушки катушка должна некоторое время проходить параллельно отражателю. Это намеренно. Катушка должна заканчиваться прямо посередине 4-миллиметрового отверстия на опоре катушки. Убедитесь, что катушка расположена параллельно нижней части опоры катушки, по крайней мере, на протяжении последней ⅓ петли.

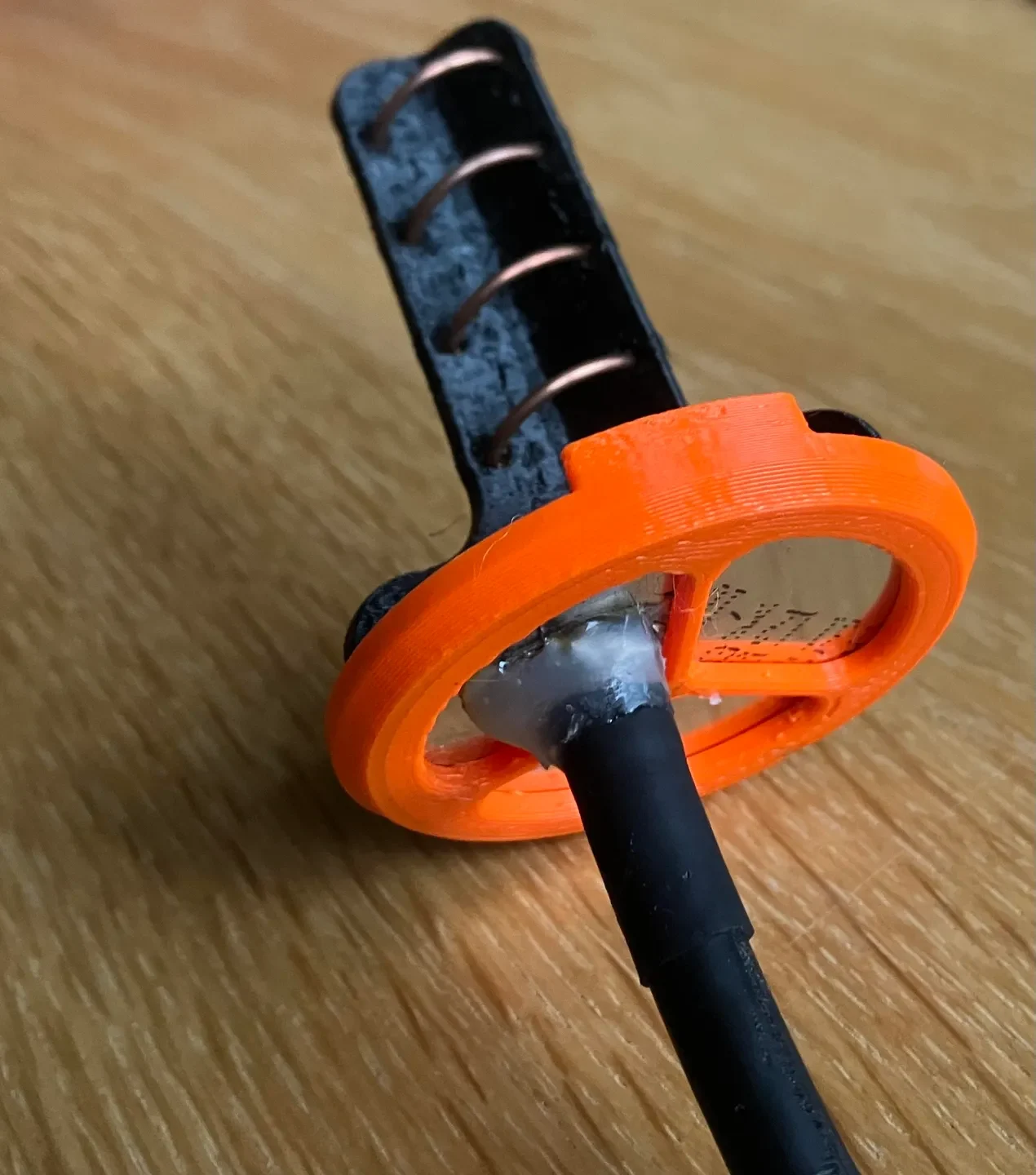

Пайка:

Следующий шаг — прикрепление коаксиального кабеля к отражателю и катушке антенны.
