Сортировочная башня PRUSA MK1 - Режим вазы......

Проверьте новую версию:

https://www.prusaprinters.org/prints/82892-prusament-sorting-tower-mk3

Сортировочная башня предназначена для катушек PM и Prusament.
Розыгрыши сделаны для режима спиральной вазы, чтобы уменьшить количество используемой нити.

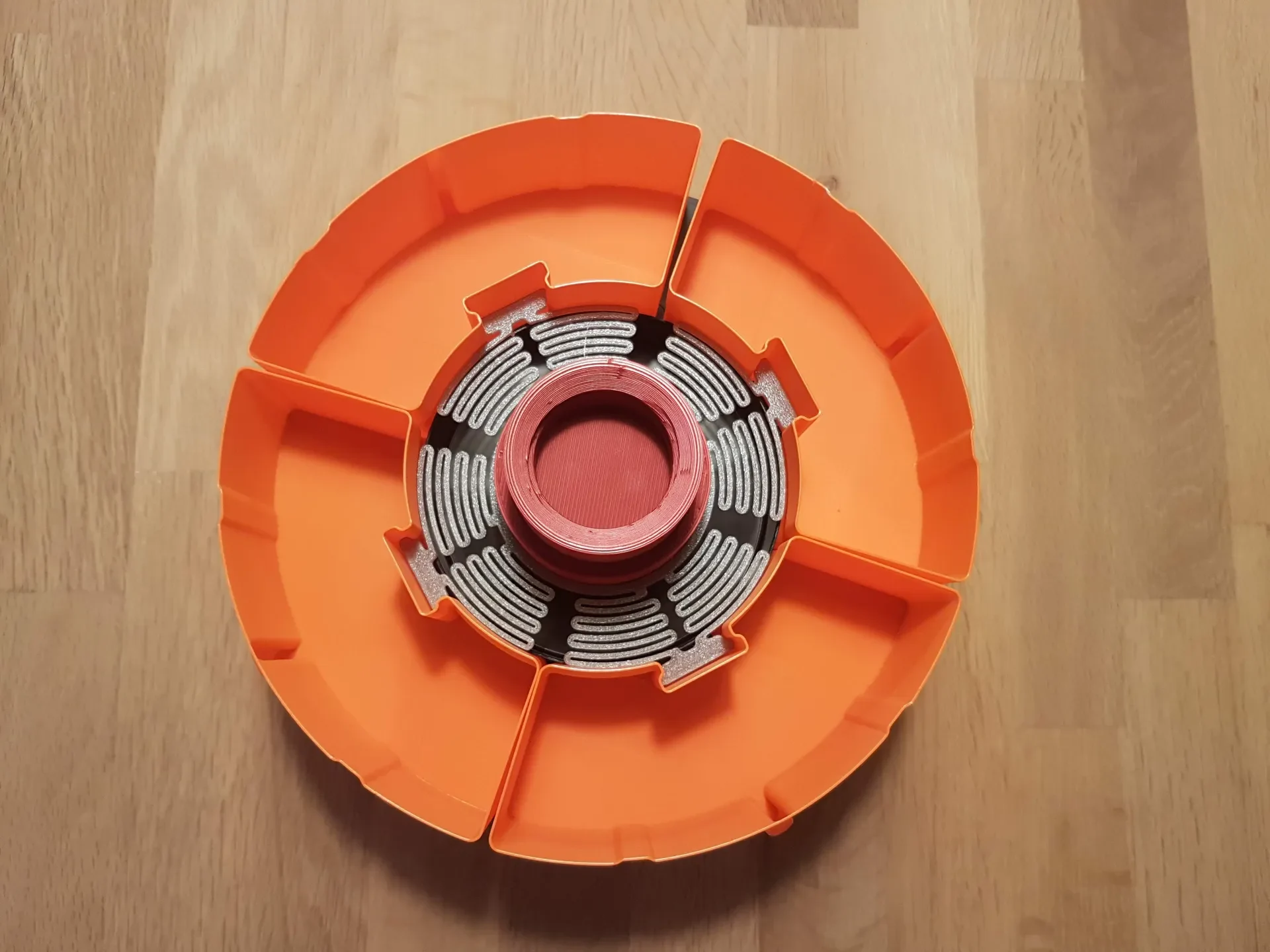

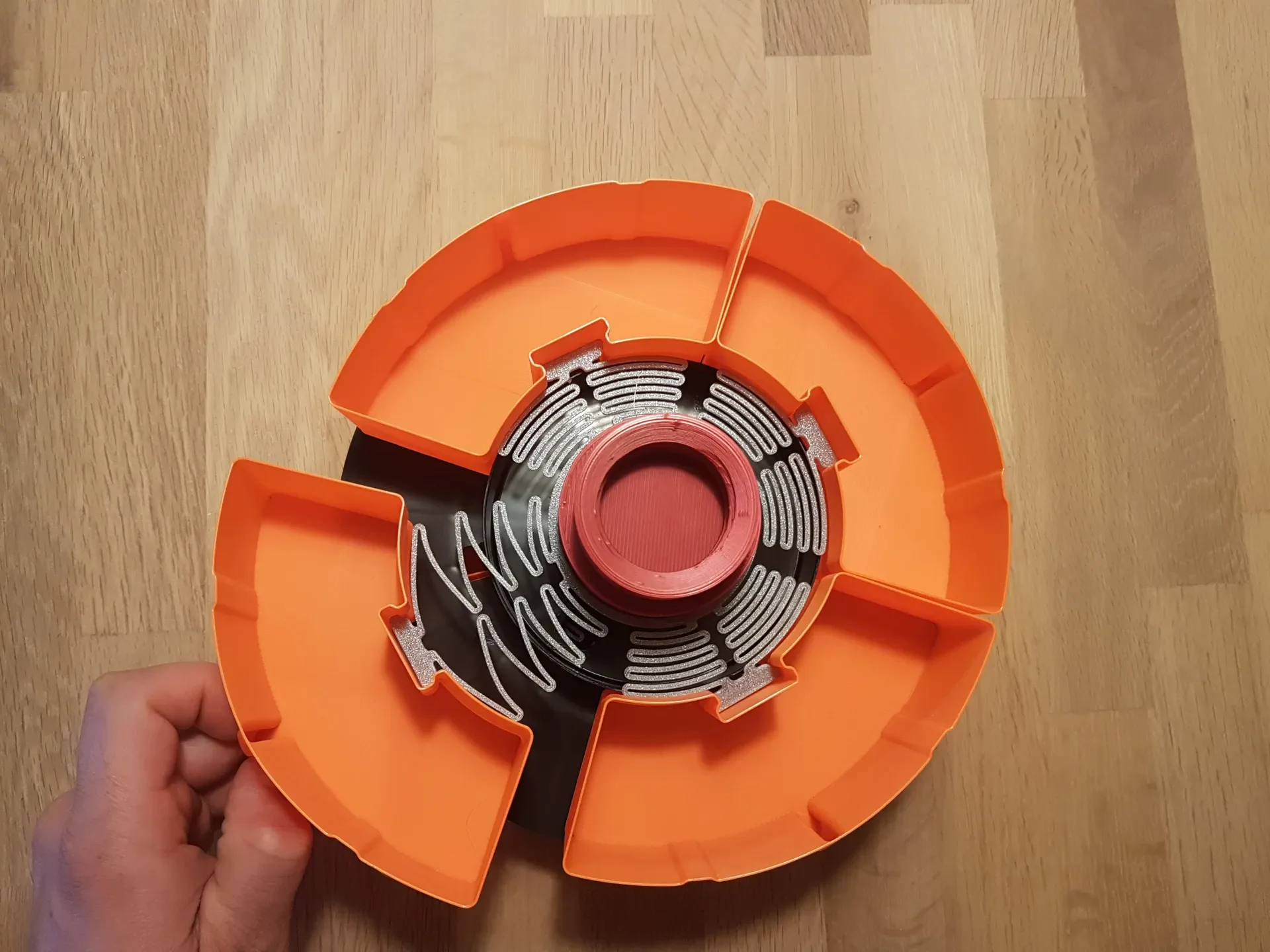

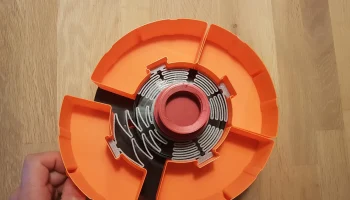

у башни есть эластичная самовыдвижная система, потому что это круто...
Сокращение, повторное использование, переработка.

Ящики для режима вазы также подходят к моей оригинальной катушке PRUSA — Сортировочная башня, вы можете найти ее на моей странице.

Распечатать инструкции
Печать:

Основание, разъемы и верхняя часть напечатаны как «Обычные», размеры сопел не имеют значения.

Пружина должна быть напечатана с достаточным периметром, чтобы ее тонкая часть была твердой.

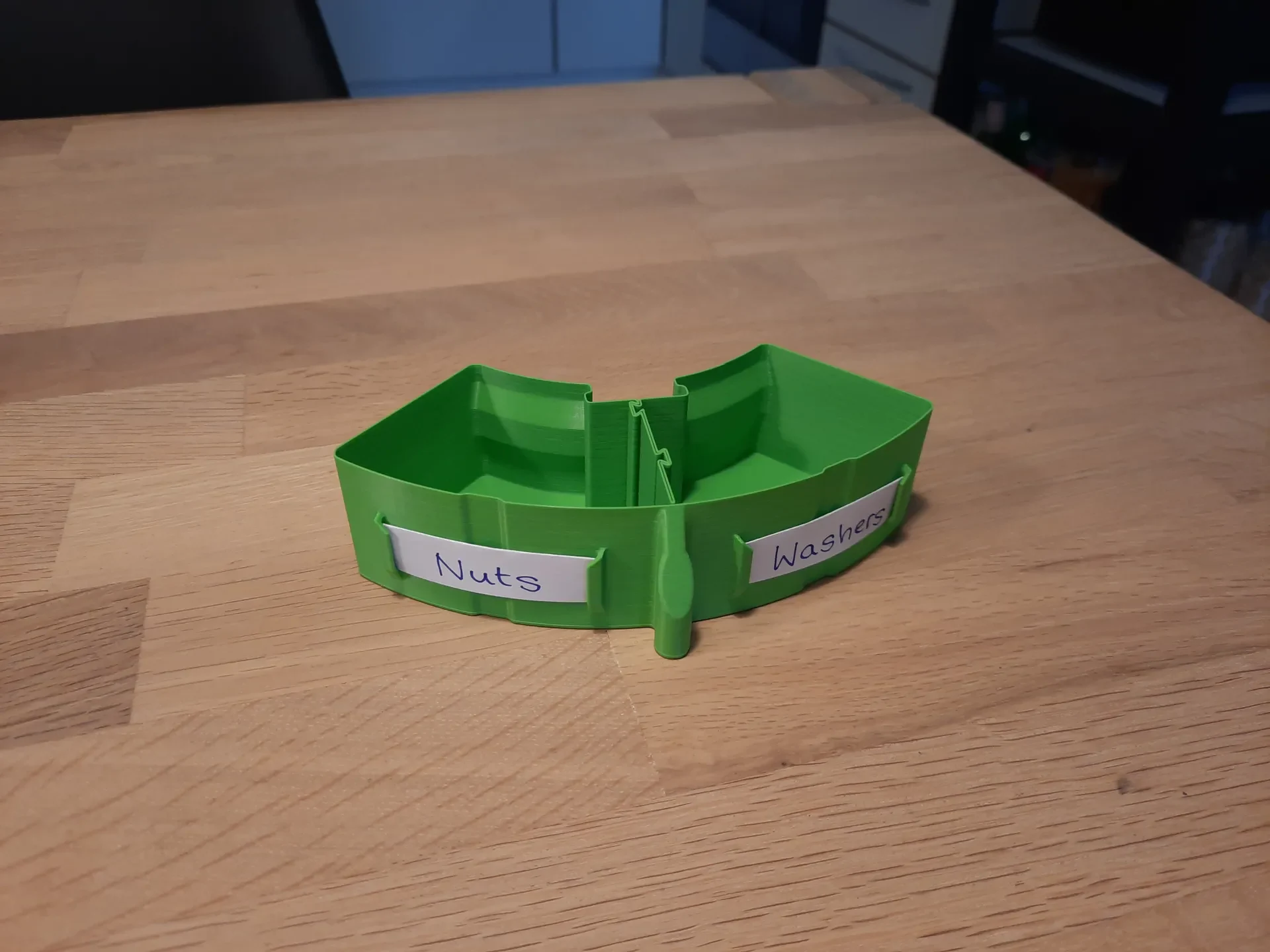

Ящики рекомендуется печатать одним из двух способов.

установите сопло 0,6 мм в хотэнд и распечатайте ящики, используя настройку режима спиральной вазы.

используйте сопло любого размера, расположите модель в слайсере так, чтобы передняя часть была направлена ​​к передней части принтера, затем используйте следующие настройки.

Сплошные слои — верх = 0.
Плотность заполнения = 0.
обеспечить толщину вертикальной оболочки = выключено.
Положение шва = сзади
остальные настройки остаются нетронутыми.
По сравнению с режимом спиральной вазы, это позволяет печатать одновременно в нескольких ящиках.
Сборка:

1: возьмите пустую катушку Prusament или катушку с нитью PM.

2: разберите катушку, как показано на одной из картинок.

3: напечатайте «Base», «Top» (если используется катушка Prusament, напечатайте «Top_Prusament», а если используется нить PM, напечатайте «Top_FilamentPM») и один из двух разъемов, высокого или среднего. это можно распечатать на любом материале.

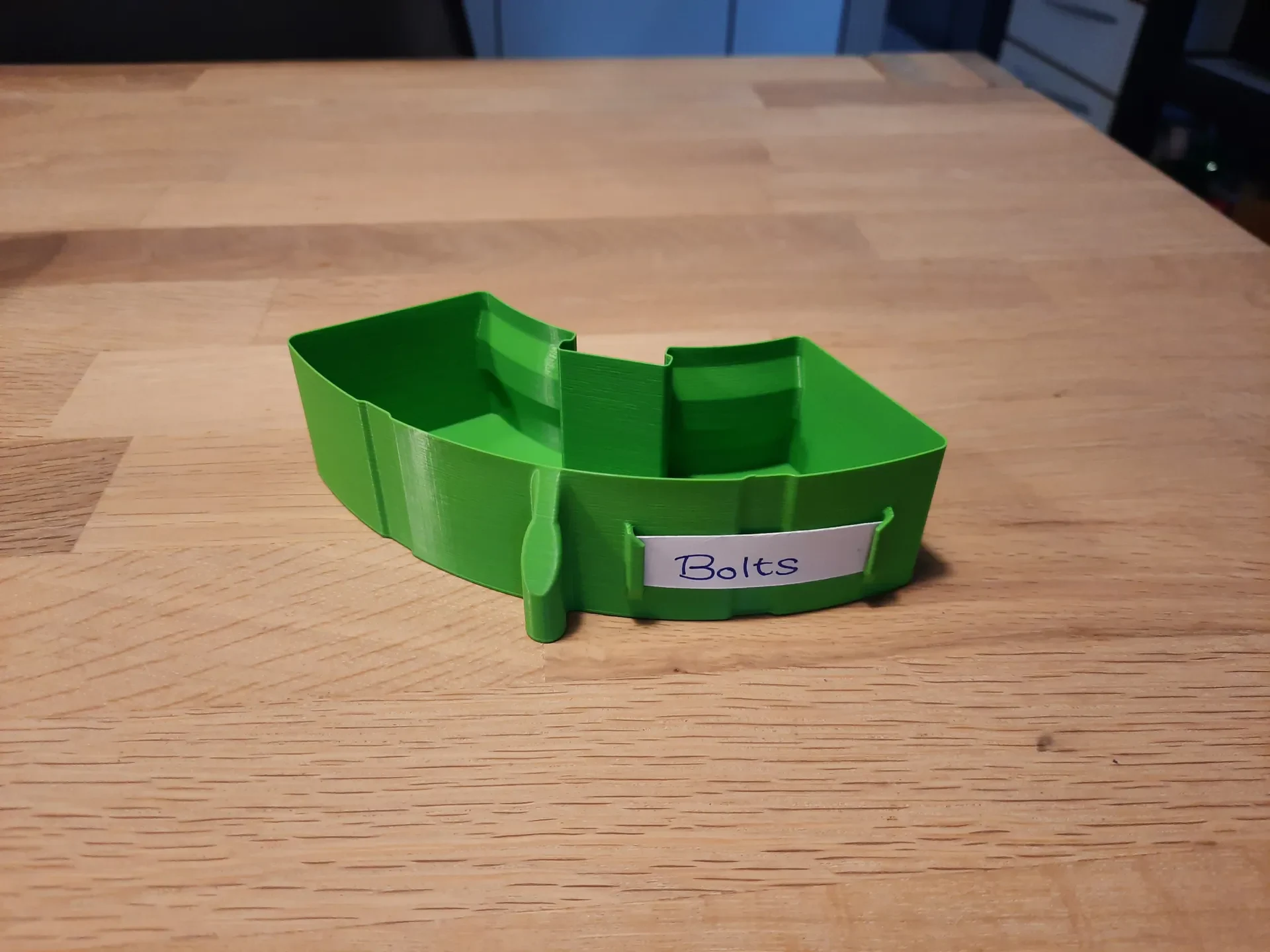

4: напечатайте 4 ящика того же размера, что и только что напечатанный соединитель, среднего или высокого. Ящики следует печатать в режиме спиральной вазы, но можно также печатать без заполнени��, без сплошных верхних слоев и с 1 периметром.

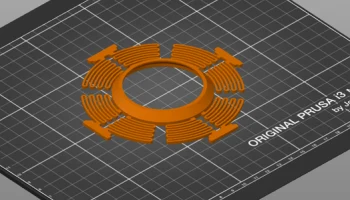

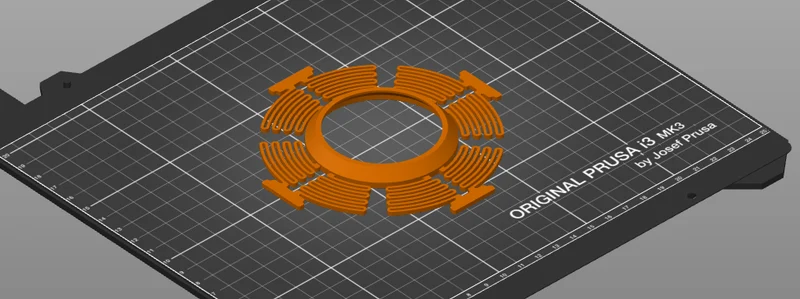

5: распечатайте «Весну», лучше всего это сделать в PETG! если он сделан из PLA, он все равно будет работать, но будет менее гибким. это следует напечатать так, чтобы пружинные рычаги были прочными.

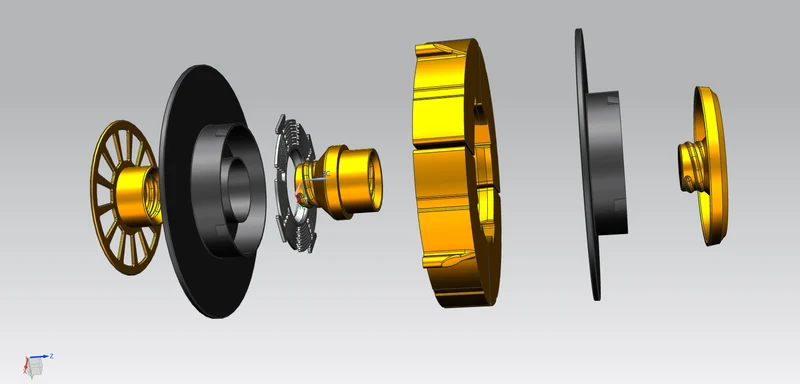

6: соберите все следующим образом. (на одной из картинок в разобранном виде)

6.1: поместите базу на стол.

6.2: поместите одну сторону катушки на основание так, чтобы внешняя часть катушки была направлена ​​вниз.

6.3: поместите 4 ящика сверху со стороны катушки.

6.4: возьмите пружину плоской стороной вверх и вставьте концы в прорези выдвижных ящиков.

6.5: возьмите соединитель наружной резьбой вниз. пропустите его через пружину и вкрутите в основание. это должно зафиксировать сторону золотника и пружину на месте.

6.6: поместите другую сторону катушки поверх соединителя, ориентируя ее так же, как и первую сторону катушки.

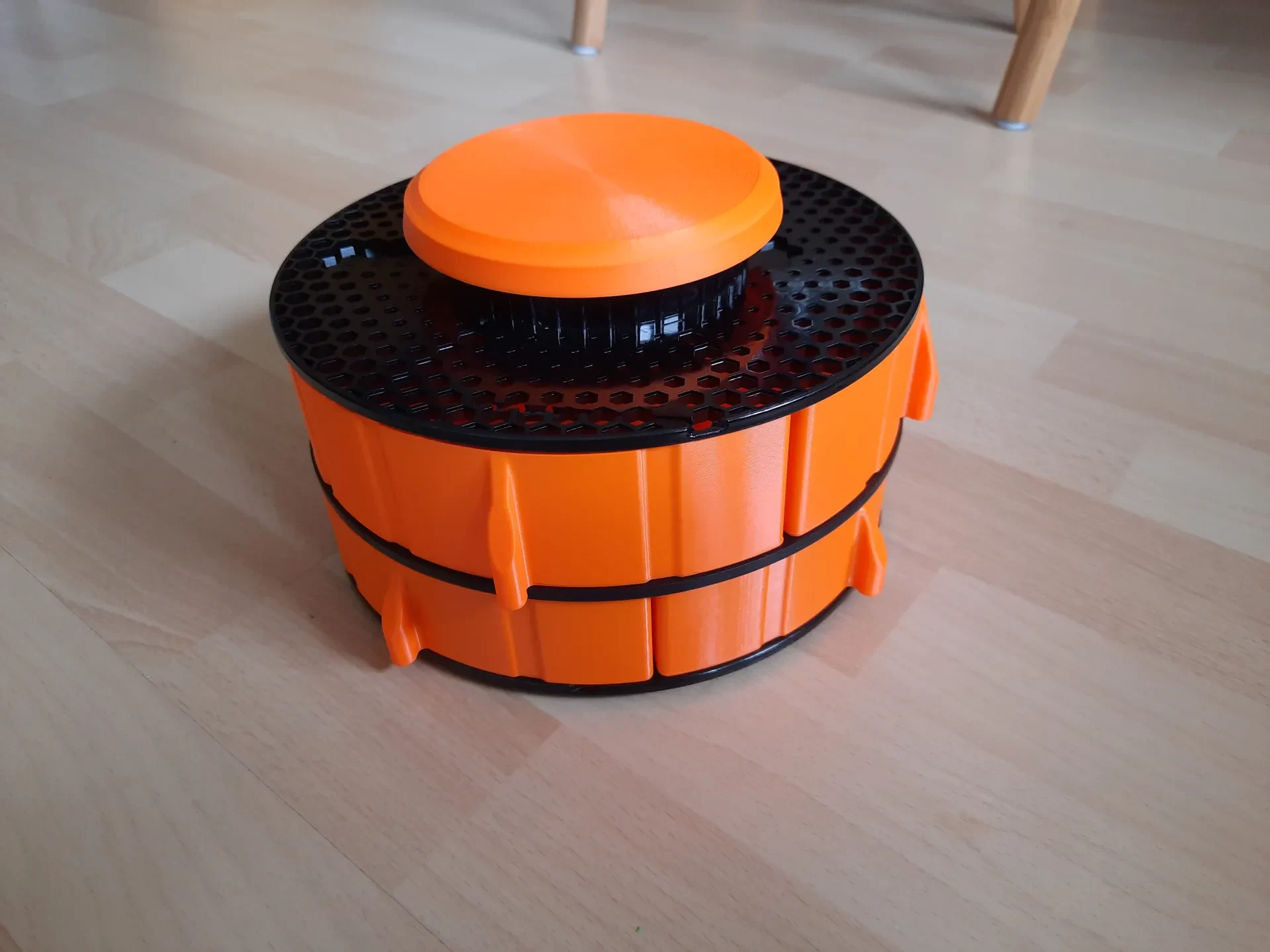

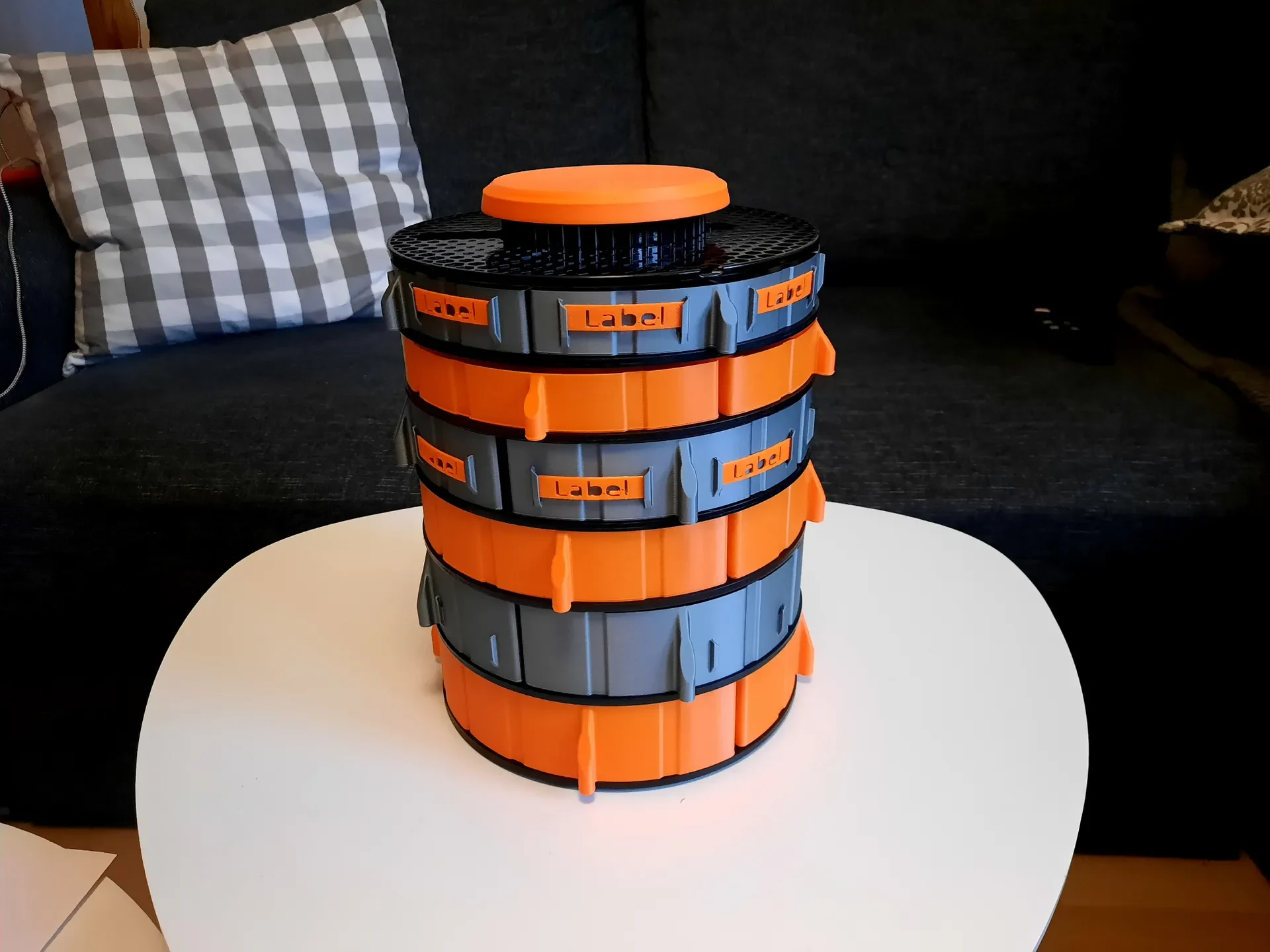

6.7: возьмите верхнюю часть и вкрутите ее со стороны катушки. это должно удерживать последнюю сторону катушки на месте, и теперь вы собрали свою собственную сортировочную башню для вторсырья.

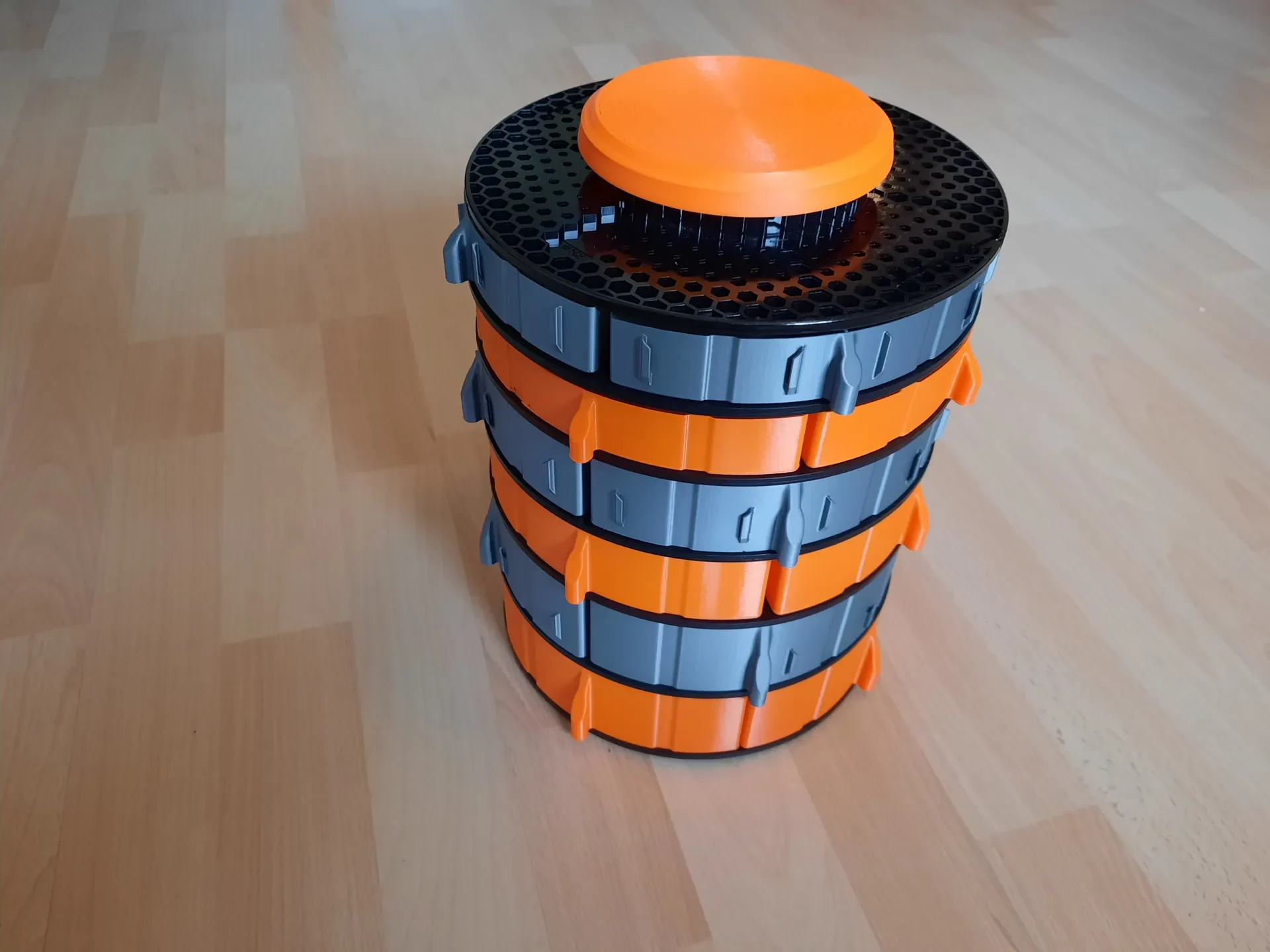

если у вас более одной катушки, не бойтесь!!

если вы хотите добавить больше слоев, остановитесь после 6.6 и вернитесь к 6.3

Удачи и удачной печати!!!
