Гибридные настенные часы с оптоволоконным светодиодом WLE..

---------------------------------------------------------------------------------------------------------

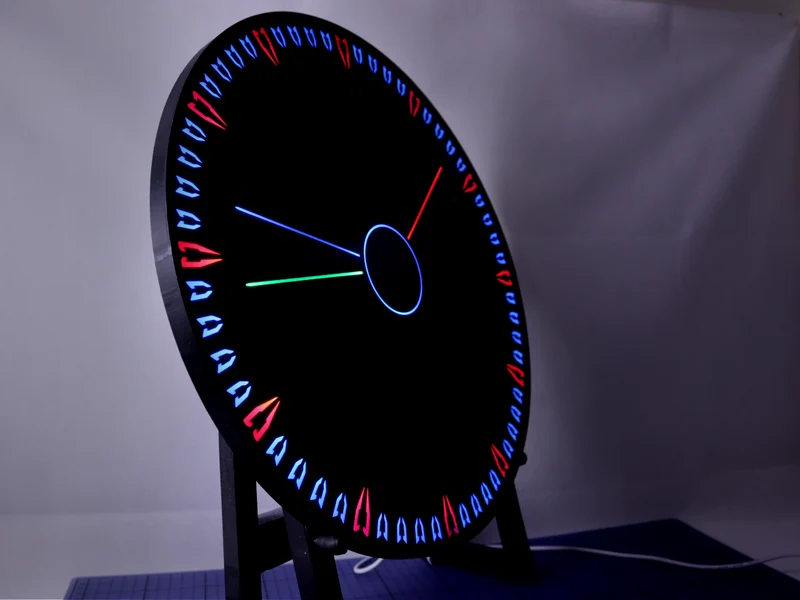

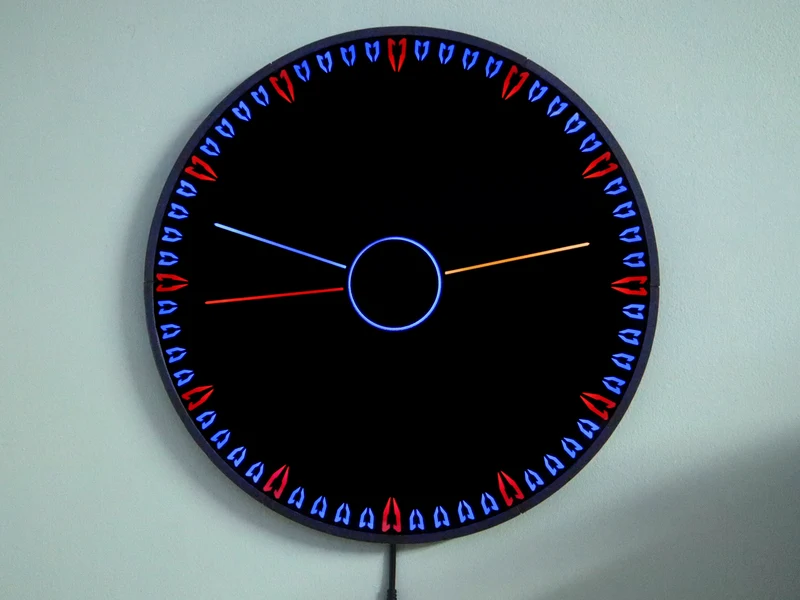

Часы с WLED выше.

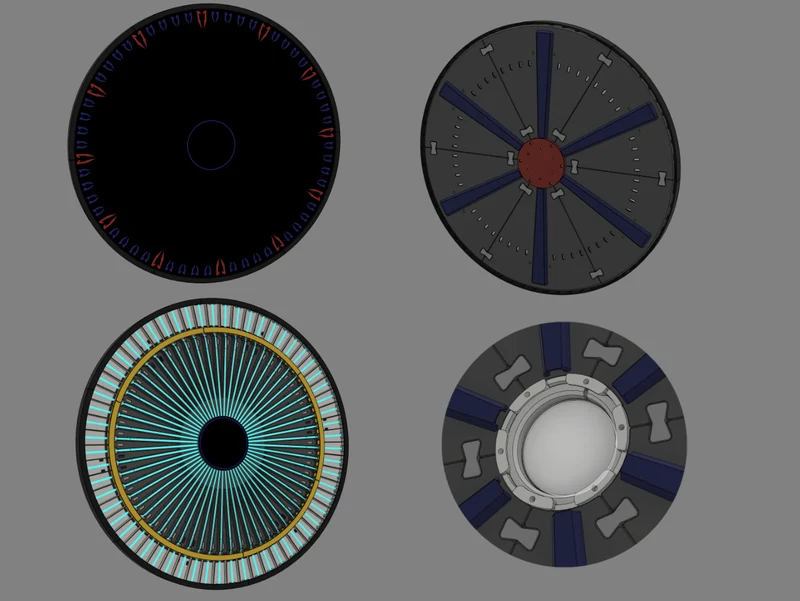

Нет, для этого вам не нужен большой принтер. Он разделен на 6 сегментов. На самом деле — его можно будет распечатать на Prusa Mini!
Это не простой проект. Для этого нужны очень хорошо напечатанные детали и хорошо выровненный принтер, иначе перекос будет увеличиваться со вс��ми более крупными деталями, и будет сложно добиться хорошей печати на светах.

За несколько лет разработки инструкции сильно исказились, поэтому их следует рассматривать как «как есть». Слишком много времени прошло, чтобы все это хорошо переписать.
Расширенный поиск на eBay, похоже, удален, поэтому найти детали может быть сложнее.
Я не знаю, что там с оглавлением. Я его не добавлял и удалить не могу.

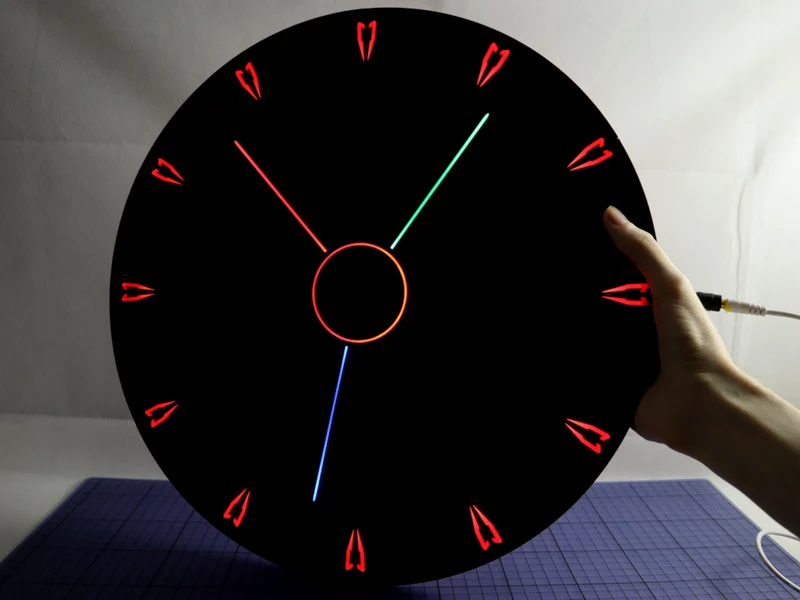

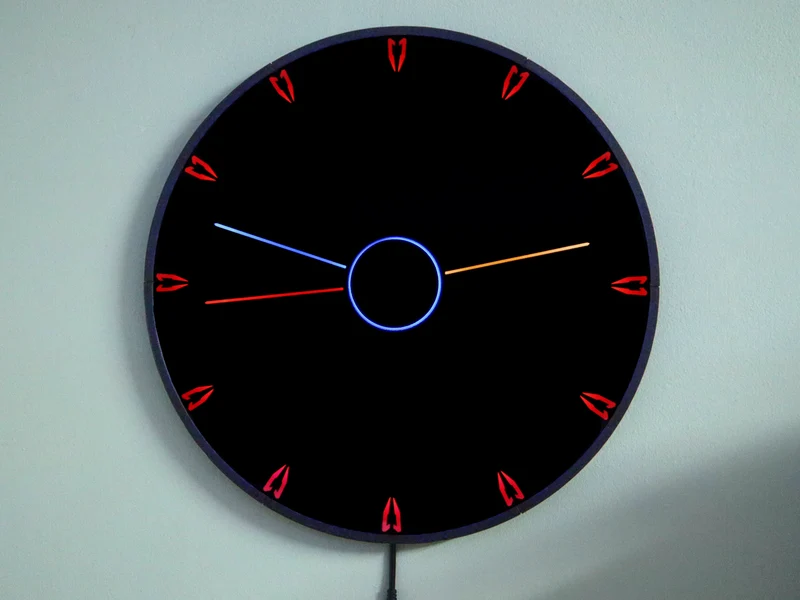

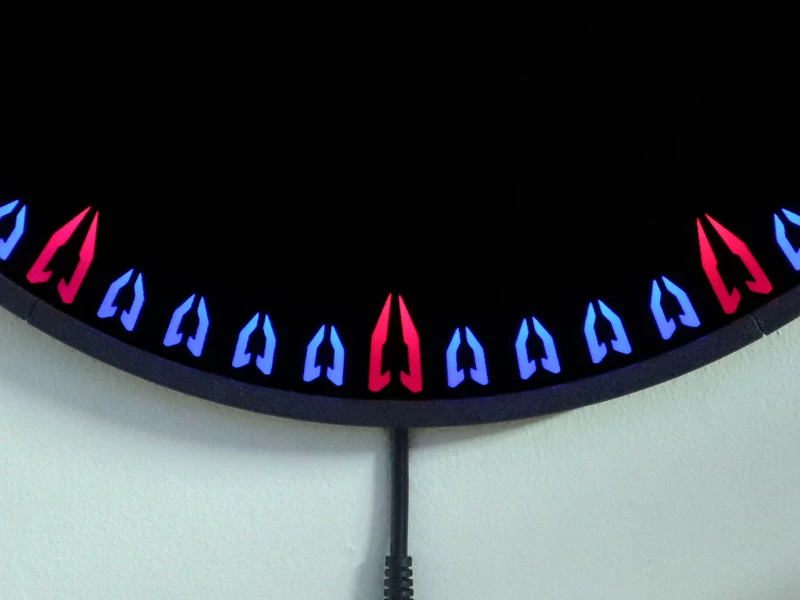

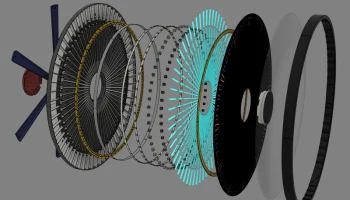

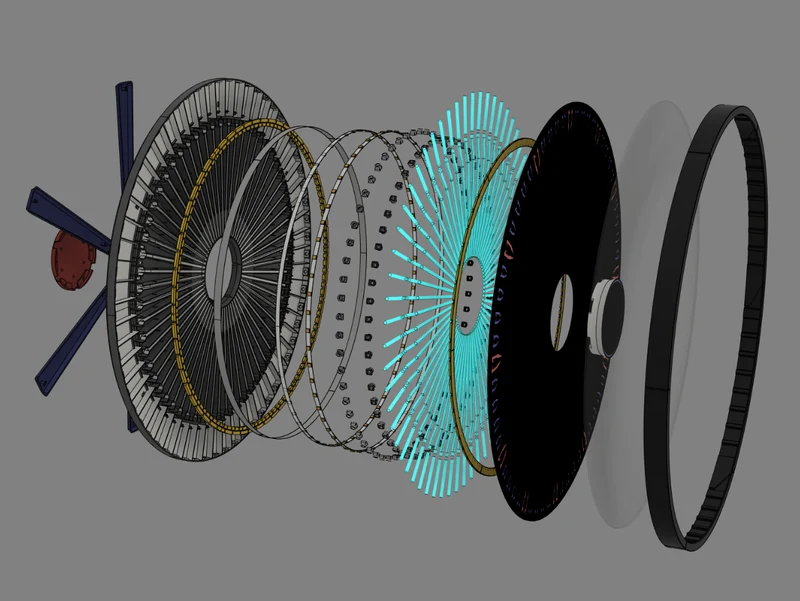

Настенные часы размером около 40 см (170+ деталей) со стеклянной передней панелью и тонированной пленкой. 132 адресных светодиода 3535 (любой свет может быть любого цвета). 60 волоконно-оптических линий. Работает от WLED (управляется Wi-Fi). Множество анимаций. В некоторой степени им также можно упр��влять с помощью программного обеспечения для домашней автоматизации, такого как Home Assistant.

Пользовательский мод для этих часов (созданный Сашей в комментариях) теперь доступен в бета-версии v0.14 WLED. Это заменяет стандартную функцию аналоговых часов WLED более продвинутым модом, который использует несколько светодиодных лент. Там можно настроить цвета и яркость для всех рук. При желании секунды также можно отключить или пе��енести на внешнюю полосу. Секундная стрелка также имеет 2 режима — основное тикание и затемнение по полоске.

Вероятно, самый простой способ запустить это — установить стандартный WLED с помощью веб-сайта, а затем использовать бот канала WLED Discord для компиляции для вас собственной версии с включенным пользовательским модом, которую вы затем загружаете с помощью OTA-обновления в настройках WLED. Таким образом, от меня не зависит поддержание актуальности информации.

Другой вариант его получения потребует самостоятельной компиляции кода с помощью VSCode и PlatformIO. >>>

^^^^
Использовать PlatformIO проще, чем кажется. Вам просто нужно добавить флаг сборки для пользовательского мода Analog_Clock в файле Platformio.ini, чтобы включить мод для типа контроллера, для которого вы компилируете. Компиляция часто завершается неудачно с первого раза, поэтому попробуйте несколько раз. Затем мод нужно включить в настройках WLED.
Для этого настоятельно рекомендуется использовать ESP32. Я бы избегал новых типов, таких как S2/S3/C3, если только вы не уверены, что WLED на них хорошо работает.
Печать занимает не менее 60 часов.
v6.2 больше не нужно красить. Используются печатные белые вставки и бумага под волокном.

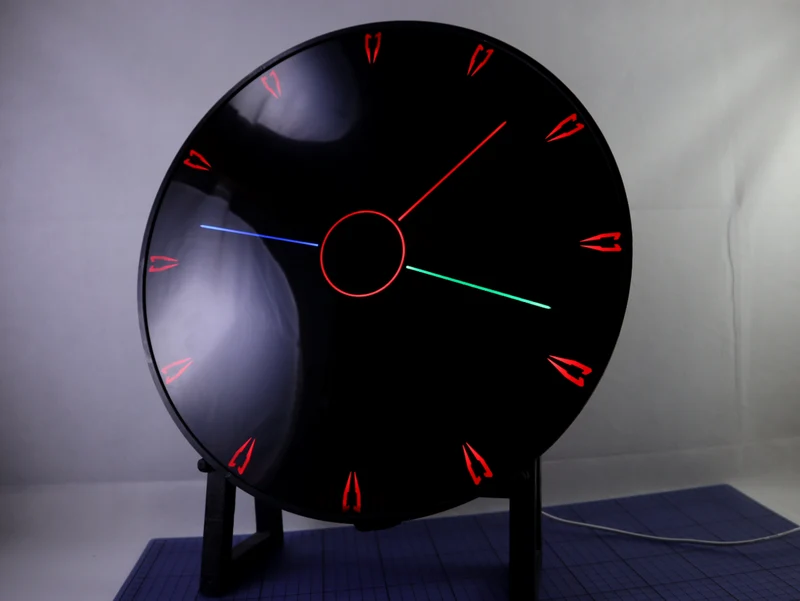

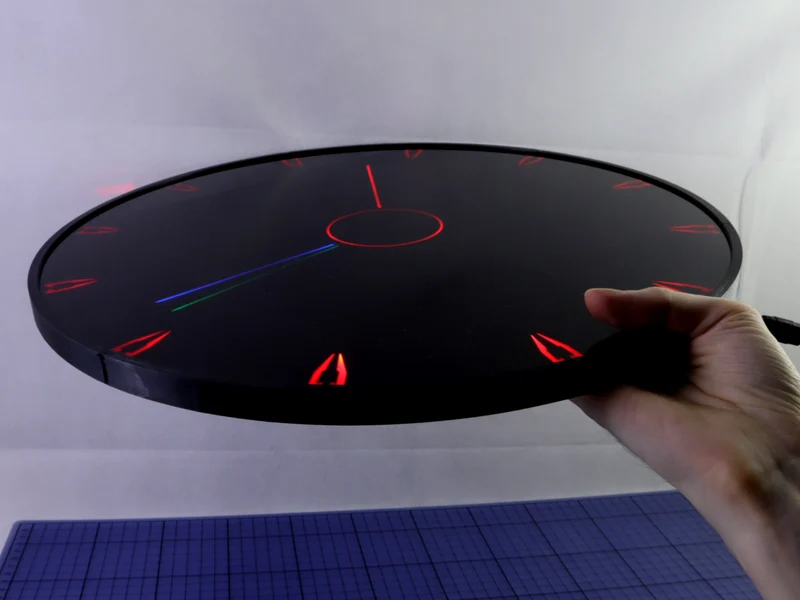

Этот проект требует большего, чем просто печать. Разумеется, электроника и WLED, но также необходима круглая пластина из стекла/оргстекла диаметром 395 мм, которая используется в верхней части передней панели. Это можно сделать с помощью резака для стеклянных кругов, но сделать это не так-то просто — мастер-класс ниже. (также можно резать профессионально). Также необходимо наклеить на стекло темную тонировочную пленку. В фильме часы становятся очень черными, поэтому индикаторы исчезают там, где выключен свет. Другая причина использования стекла заключается в том, что оно делает его похожим на экран, и его можно чистить, ничего не царапая. Это также помогает устранить легкое кровотечение и удалить сустав между 6 сегментами.

Мощность:

Для питания вам понадобится блок питания 5 В (все работает от 5 В). Текущий рейтинг будет зависеть от выбранной вами яркости и цвета. При стресс-тесте, когда все индикаторы включены в белый цвет при полной яркости, часы потребляют около 4 ампер (20 Вт), но при обычном использовании этого маловероятно. Выделяемое при этом тепло может стать достаточно сильным, чтобы деформировать животное, поэтому будьте осторожны с белым ��ветом.

---------------------------------------------------------------------------------------------------------

Код WLED

(настройка будет показана всякий раз, когда выйдет версия 0.14, хотя в комментариях есть несколько изображений установки)

Код, по которому работают часы, теперь полностью заменен на WLED! WLED — программа для микроконтроллеров, предназначенная для управления адресам��.
