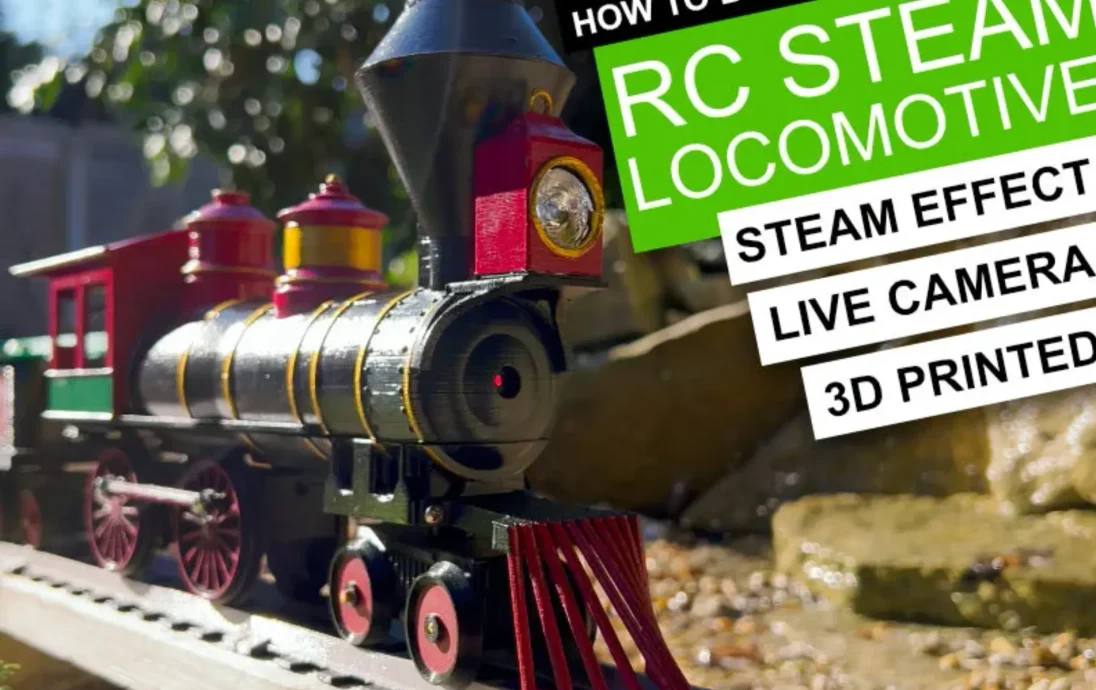

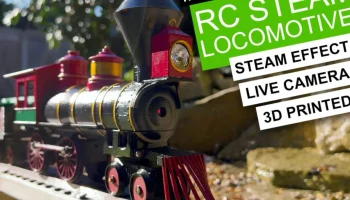

Модель радиоуправляемого паровоза с паровым эффектом, кам..

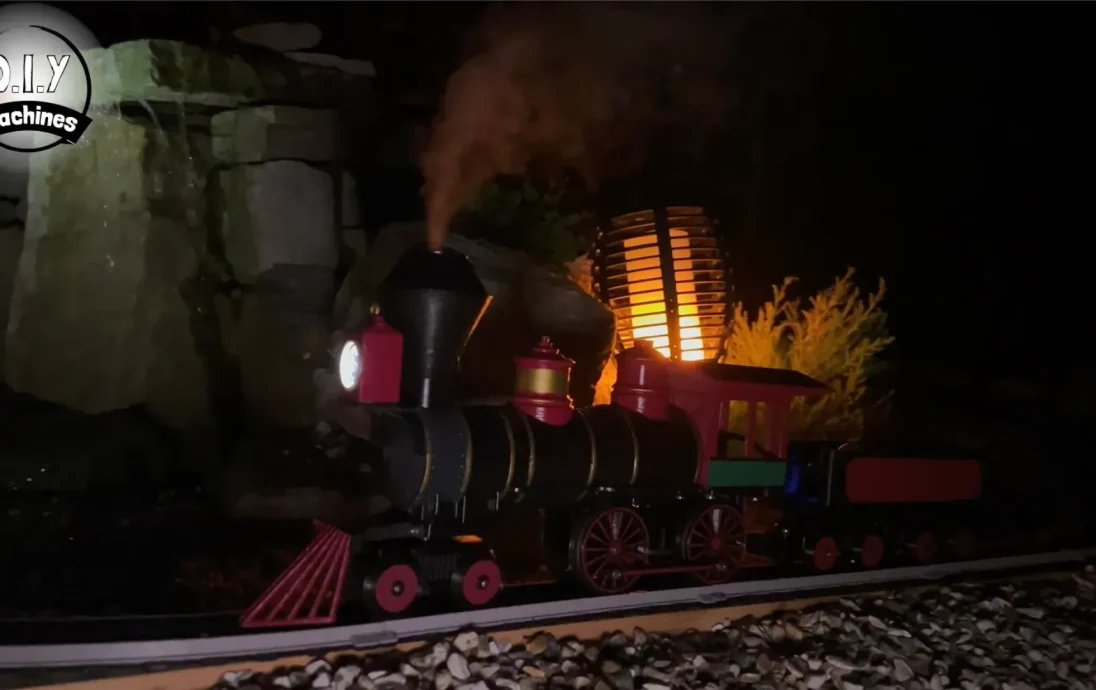

Напечатайте на 3D-принтере целую радиоуправляемую модель железной дороги, включая паровоз, управляемый через Wi-Fi, который транслирует видео в реальном времени на ваш мобильный телефон и выпускает пар из воронки!

Пожалуйста, поставьте лайк этому проекту, это поможет мне и моим будущим проектам. Спасибо.

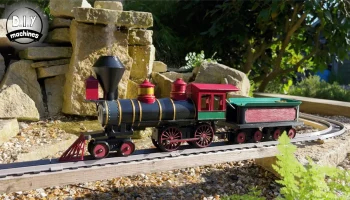

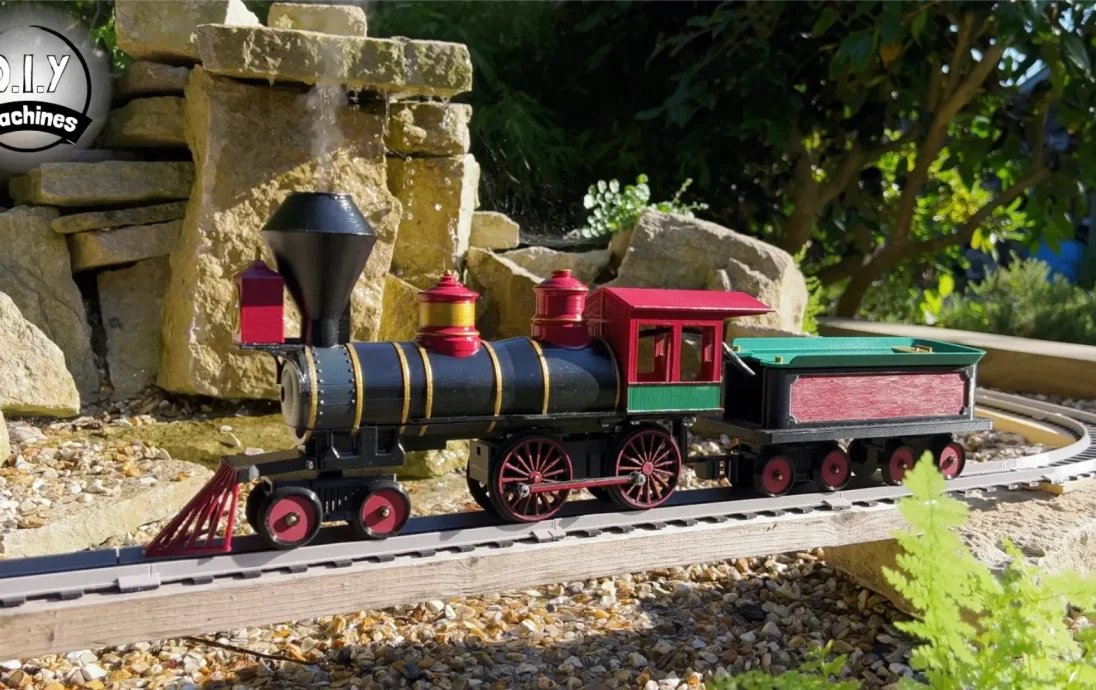

Следуйте моему подробному руководству, чтобы построить собственную железную дорогу в саду или на открытом воздухе и модель поезда с работающим паровым эффектом.

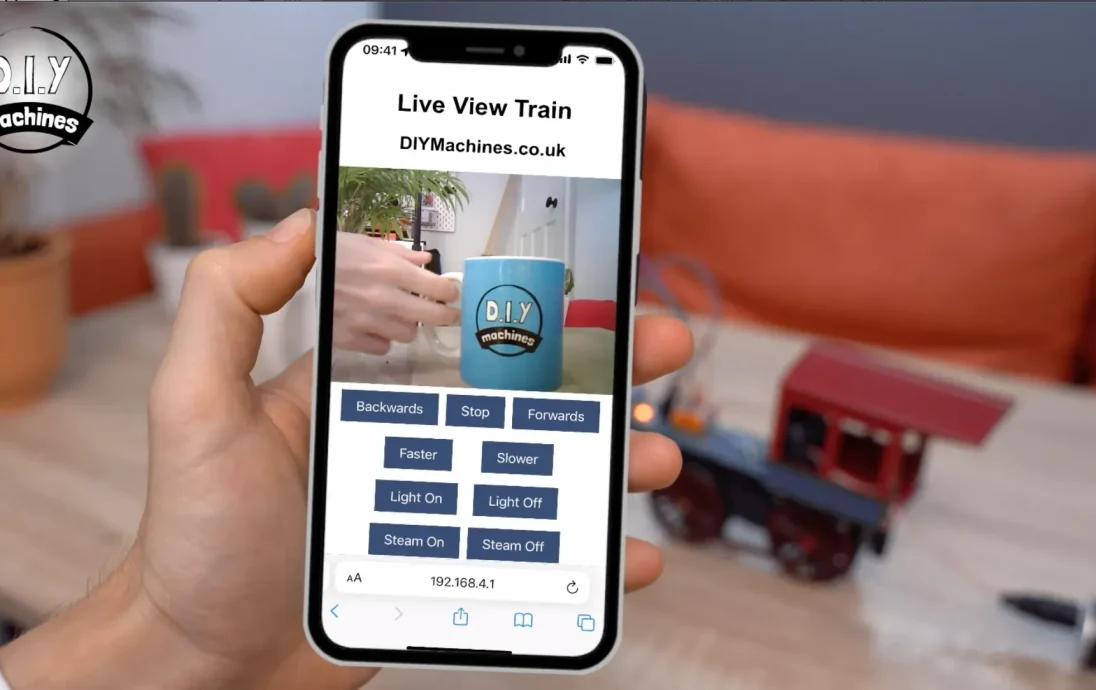

Созданный по шкале O, вы можете использовать существующие рельсы или распечатать новые на принтере. Сам поезд питается от литий-ионного аккумулятора (неработающий рельс) и управляется с помощью Wi-Fi с вашего телефона через собственную специальную бортовую сеть Wi-Fi. Все это стало возможным благодаря ESP32-CAM и простой электронике.

Железнодорожный путь основан на дизайне, разработанном Depronized. Я внес некоторые изменения в трек, представленный на этой странице (чтобы немного улучшить печатаемость и прочность).

Список предметов, использованных в этом проекте, и где их найти:

ESP32-Cam (включая плату для программирования) https://geni.us/ESP32-CAM
Обычный мотор-редуктор (x1): https://geni.us/TT-Motor
3-контактные разъемы Wago (хотя в конструкции можно использовать 3 или 5-контактные разъемы): (x2) https://geni.us/Wago221
Драйвер двигателя: HG7881/L9110S (x1) https://geni.us/HG7881-Driver
Светодиод 5 мм (1 шт.): https://geni.us/LEDs
Резистор 220 Ом (х1): https://geni.us/Ufa2s
По 2 магнита на каждую каретку (10х3мм):
Латунный стержень 3 мм: https://geni.us/3mm-Brass-Rod (30 см достаточно)
Компактный аккумулятор USB: https://geni.us/USB-Battery-Small
Резиновы�� прокладки для ведущих колес, внутренний диаметр 39 мм x мм 3 мм C/S (x4): https://geni.us/Gasket-39mmID-3mmCS
Подшипники (3х6х2,5): https://geni.us/Bearing-3x6x2-5
Атомайзер и драйвер для эффекта Steam (x1): https://geni.us/Atomiser
Нить для 3D-печати — я использовал 3D Jakes PLA для поезда и PETG для рельсов, так как мой будет находиться на открытом воздухе круглый год. https://geni.us/3DJake

Электрический провод. Я также обрежу неск��лько женских перемычек, чтобы было проще использовать их разъемы:

Провод: https://geni.us/22AWGWire
Перемычки: https://geni.us/JumperWires
Некоторые болты: https://geni.us/NutsAndBolts

М2 х 8 (х2)
М2,5 х 8 (х2)
М3 х 8 (х22)
М4 х 20 (х4)

Краска для декорирования: https://geni.us/Vallejo-Steam
Серый праймер: https://geni.us/Grey-primer
Глянцевое финишное покрытие: https://geni.us/Gloss-Protection-Spray

Дополнительные модели для улучшения вашего проекта: https://www.etsy.com/uk/shop/DIYMachines
