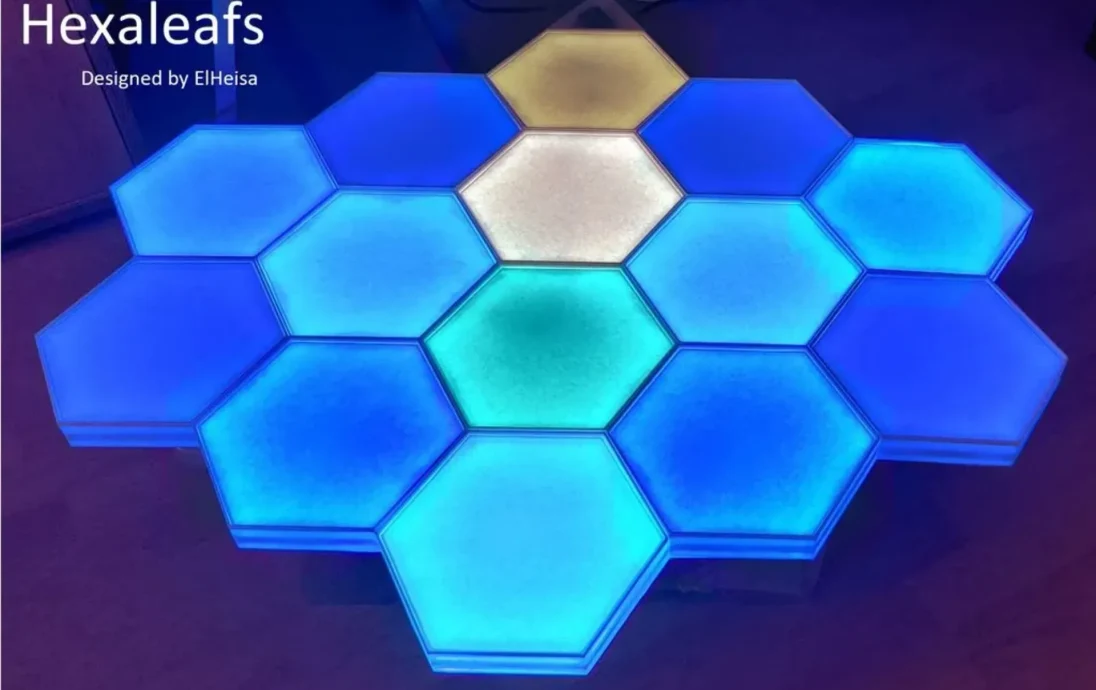

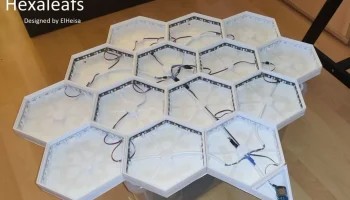

Шестиугольный нанолист - Hexaleaf

*Я разработал свою собственную версию шестиугольных нанолистов.*

*Для тех, кто ищет более простой проект без пайки, ознакомьтесь с моей версией без пайки.* https://thingiverse.com/thing:5207176

Чем эта версия лучше других?

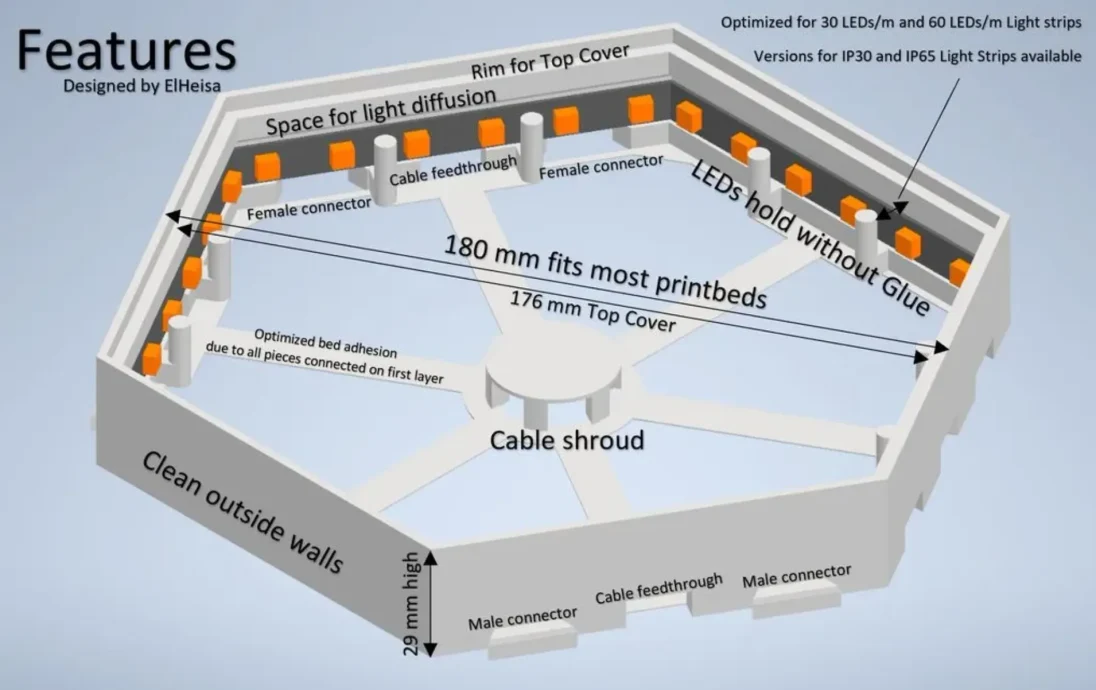

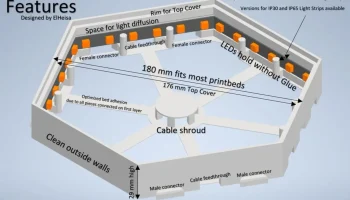

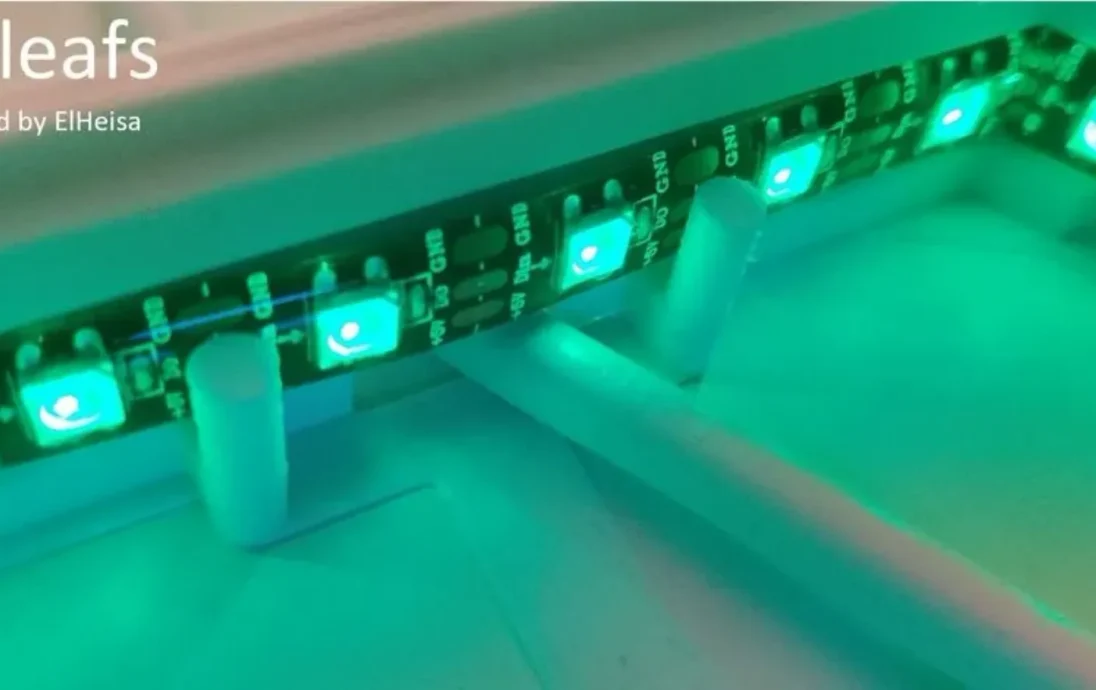

+ лучшее рассеивание света Панели имеют равномерную подсветку + дизайн крышки Вам нужно чистое покрытие или нечто большее? Дайте волю своему творчеству. + все виды компоновки панелей. Если вам нужно 5 или 50 панелей, этот дизайн подойдет для вашего творчества + долговременная стабильность светодиодных лент удерживается без клея, который перестает прилипать через некоторое время + легкое соединение Панели соединяются друг с другом без клея или дополнительных деталей + отсутствие ненужных проводов, провода легко укладываются с помощью кабельных кожухов + чистота снаружи Никаких отверстий или дополнительных разъемов на внешней стороне панели — сначала спланируйте, а потом распечатайте Поскольку разъемы на каждой детали разные, вам необходимо сначала спланировать расположение панелей, прежде чем вы сможете это сделать начать печать — длительное время печати. Панели сложны, и их печать занимает больше времени, чем другие конструкции. — Не масштабируйте. Панели разработаны с учетом толщины и расстояния между светодиодными лентами. Масштабирование приведет к тому, что ваша светодиодная лента не подойдет идеально — требуются навыки пайки начального уровня.

*Инструкции* Шаг 1: Планирование

Я предоставил множество файлов, позволяющих создавать любые формы и конфигурации для вашего собственного Hexaleaf. Спланируйте, как вы хотите расположить их на стене. Возможны экстравагантные нестандартные формы!

Составьте список того, какое количество и тип шестигранных листов вам нужно напечатать и какие светодиодные ленты вы хотите использовать.

Я использовал светодиодные ленты WS2812b с плотностью 60 светодиодов/м.

Для каждого Hexaleaf требуется 60 см световой ленты, то есть 18 или 36 светодиодов в зависимости от того, используете ли вы 30 или 60 светодиодов/м. Оба работают нормально.

В зависимости от того, используете ли вы полоски IP30 (не водонепроницаемые) или IP65 (водонепроницаемые), существуют разные версии файлов, поскольку полоски IP65 немного толще.

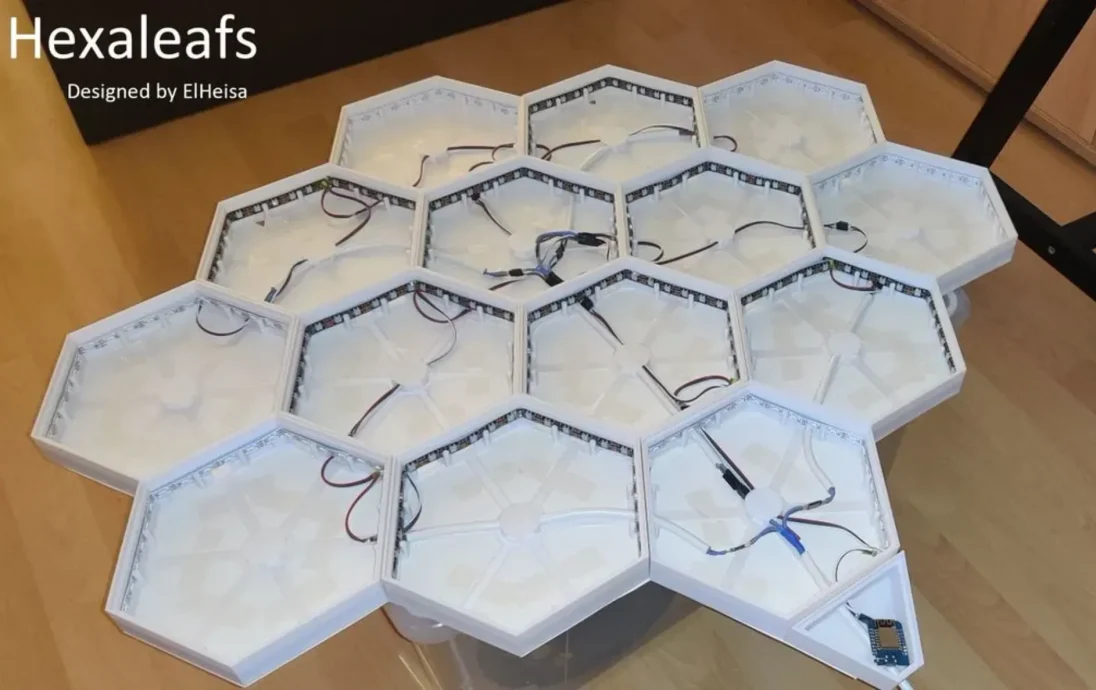

Все детали будут немн��го отличаться, поскольку разъемы находятся на разных сторонах. Это обеспечивает чистоту внешних поверхностей без ненужных разъемов, а также всевозможных различных компоновок. Для их маркировки я использовал следующий метод:

*m* — штекер / разъем снаружи (три нижних стороны) *f* — гнездо / разъем внутри (три верхние стороны) *0* — без разъема / внешняя поверхность

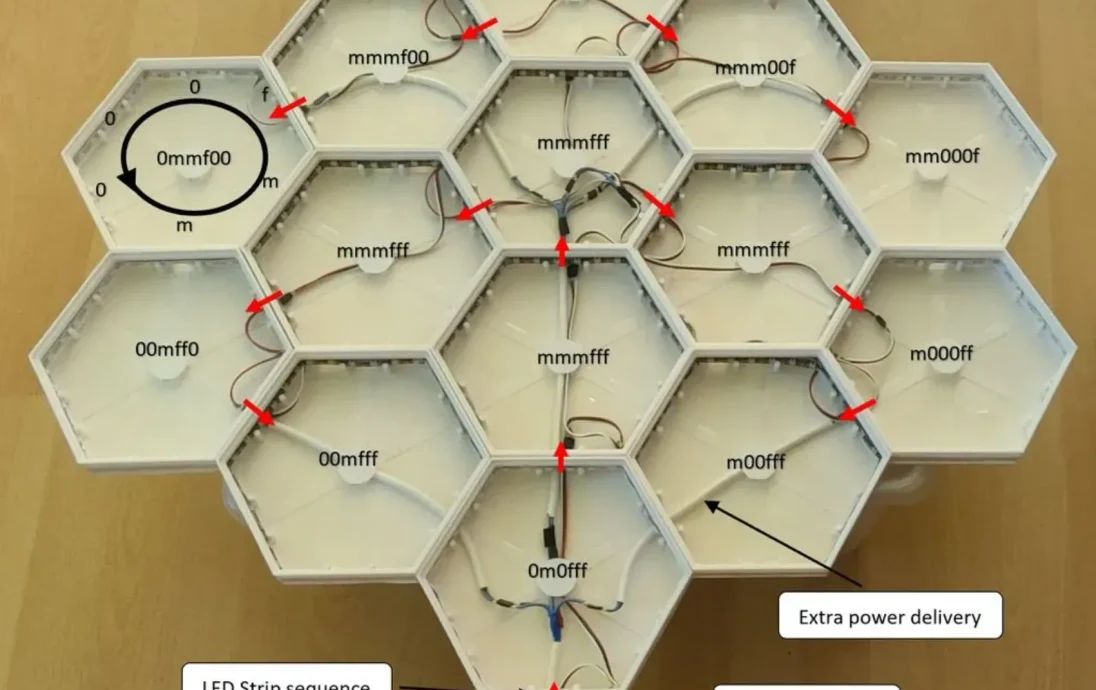

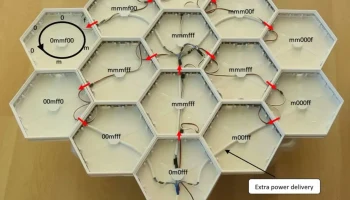

Если вы нарисуете, как вы хотите расположить готовые детали, вам будет легко составить список всех частей, которые вам понадобятся. Ярлыки произведений, которые я использовал в своей аранжировке, можно увидеть на картинке «Аранжировка».

Каждый светодиод потребляет до 50 мА при полной яркости. В моей схеме 516 светодиодов, поэтому я использую внешний источник питания на 20 А.

Светодиодные ленты WS2812 требуют дополнительной подачи питания каждые 5 м.

Если вы планируете большие помещения, обязательно проложите дополнительные силовые кабели. Я немного переборщил и сделал дополнительные соединения примерно через каждый метр, что, вероятно, не нужно, но лучше перестраховаться, чем потом сожалеть.

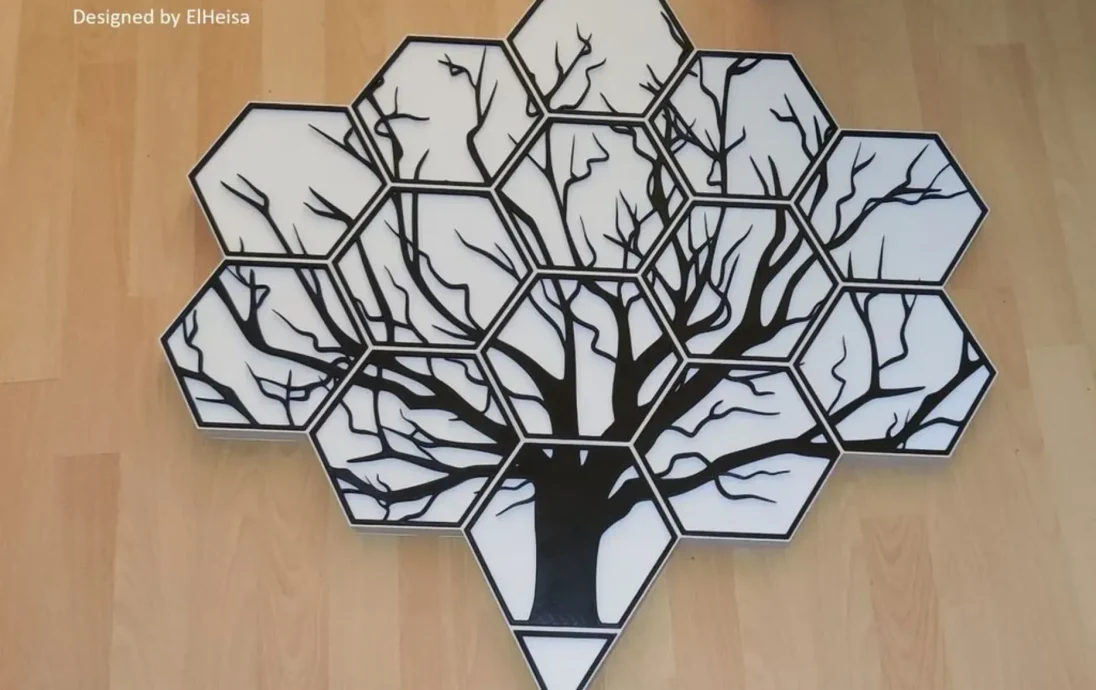

И наконец, какой кавер вам нужен? Я разработал собственную обложку для дерева (https://www.thingiverse.com/thing:5025463), но также оставил файл только с ободком, если вам не нужно ничего особенного. Я настоятельно рекомендую разработать собственный дизайн или просмотреть проект 100Hex Project, чтобы получить массу вдохновения (https://www.thingiverse.com/thing:2477471).

Шаг 2: Печать

Все детали соединяются путем простого вставки их друг в друга. Чтобы убедиться, что они идеально подходят, я рекомендую распечатать два тестовых образца разъемов. Они должны ид��ально переплетаться друг с другом. Если вы используете CURA, вы можете настроить допуски с помощью свойства «Горизонтальное расширение», которое можно найти в разделе «Стены».

Я печатал свои изделия соплом 0,4 мм при высоте слоя 0,2 мм, без полей и плота. На печать каждого изделия ушло около 6 часов, а вес — около 50 г.

Отмечайте каждую деталь, чтобы не потерять уже напечатанную деталь и ее положение.

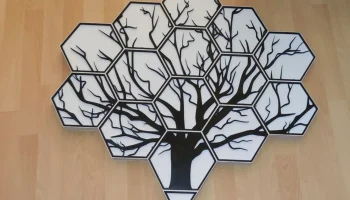

Я вырезал все панели диффузора из бумаги, но вы также можете распечатать их из прилагаемого файла диффузора.

Шаг 3: Сборка

изолированный е
