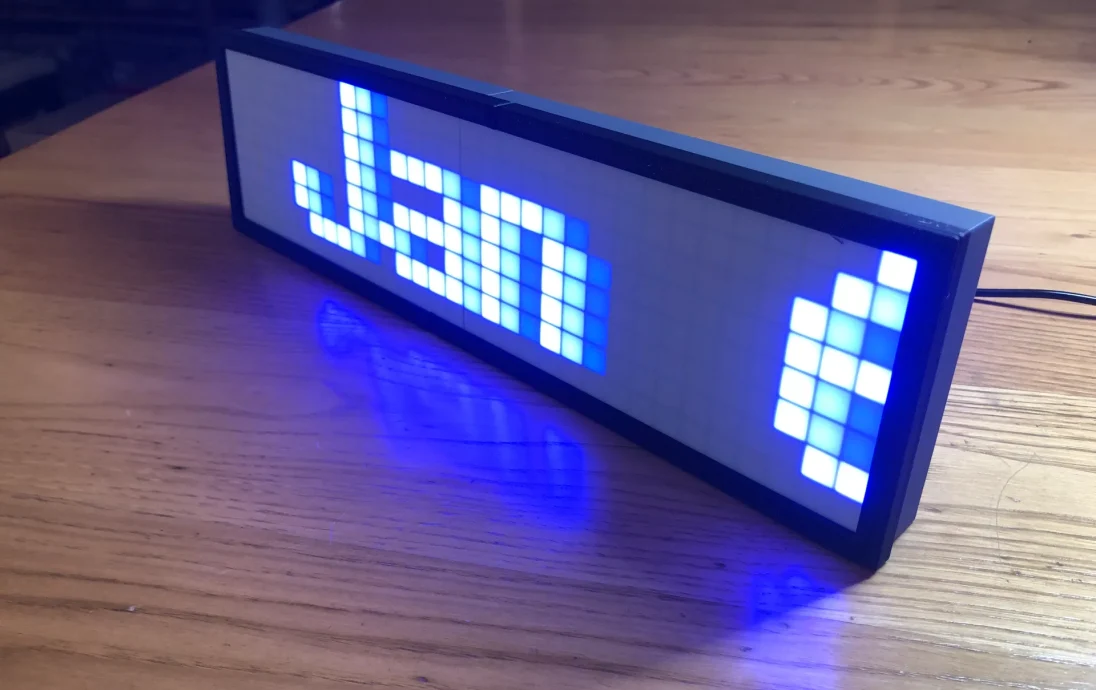

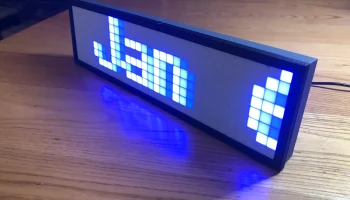

Рамка светодиодной матрицы 8x32 с рассеивающей решеткой....

Рамка светодиодной матрицы 8x32
Не требуется клей*, лента или шурупы.
Доступный USB-порт
Настенный или настольный

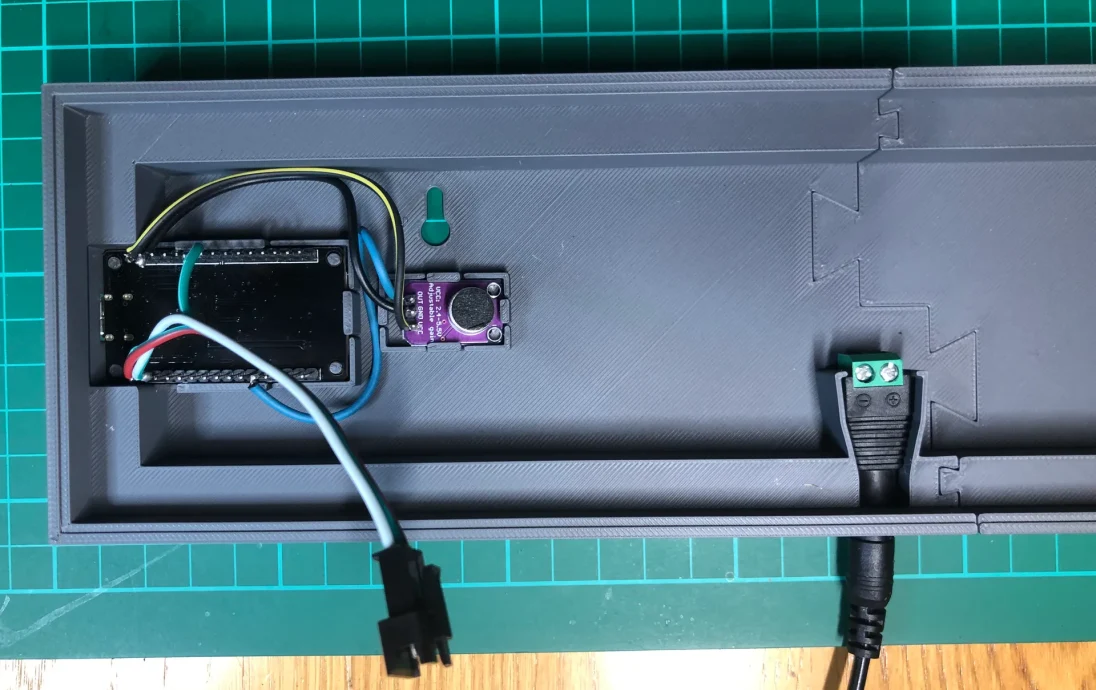

Защелкивающиеся разъемы для микрофона ESP-WROOM-32, MAX4466 или MAX9814 и разъем питания постоянного тока для легкой установки.
Опциональная версия без разъема

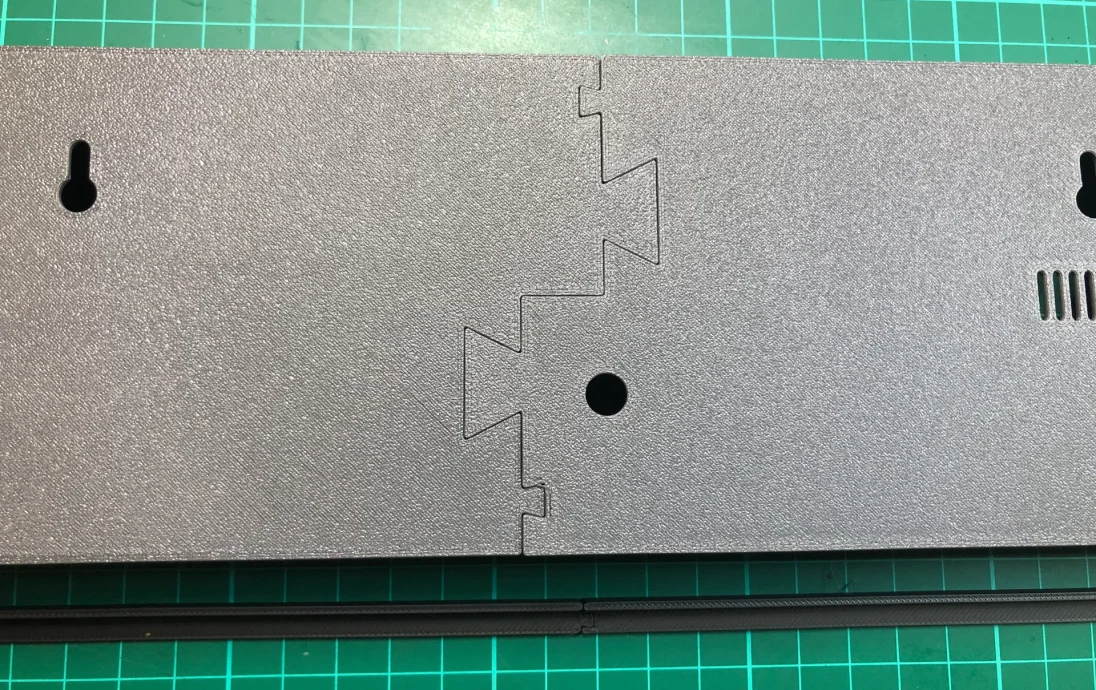

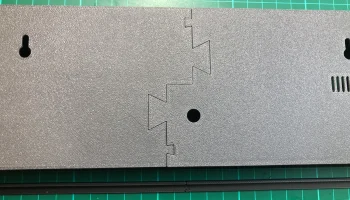

* Я предлагаю склеить две части передней рамы вместе.

Инструкции

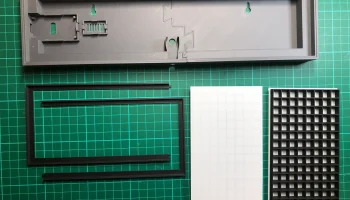

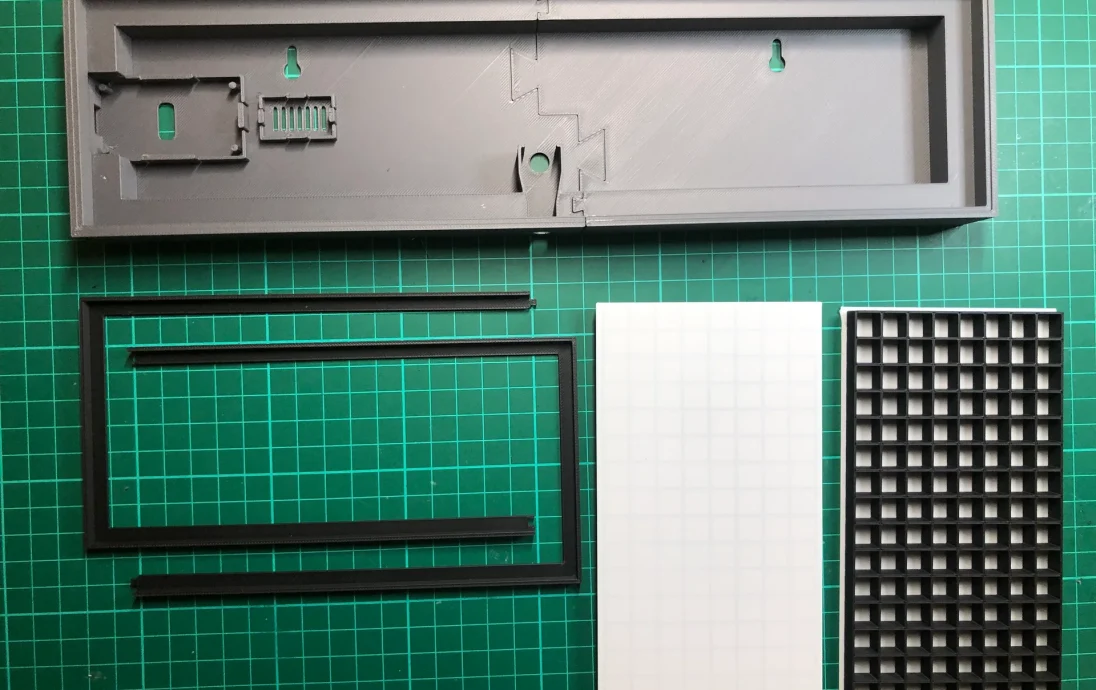

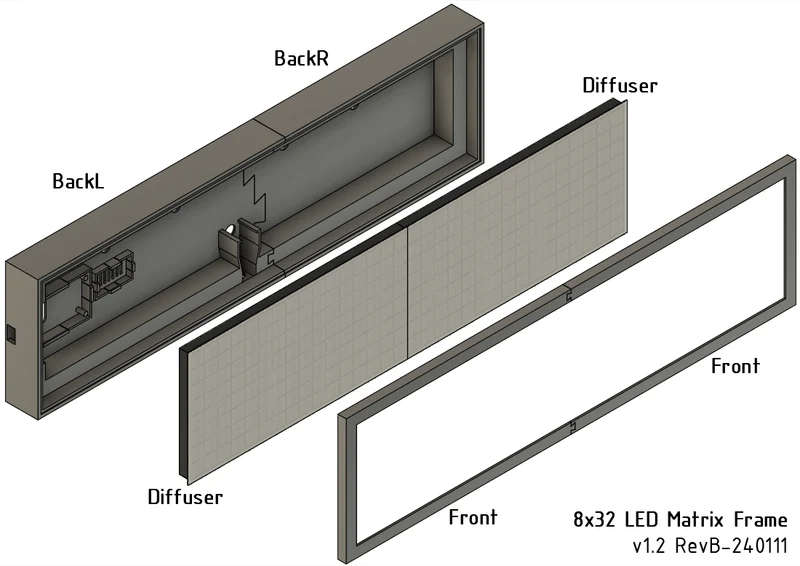

Распечатать:
2xПередний сплит
2xДиффузор РАЗДЕЛЕННЫЙ
1xBackL РАЗДЕЛЕНИЕ
1xBackR РАЗДЕЛЕНИЕ

Распечатайте экраны рассеивателя со следующими настройками, чтобы придать экрану горизонтальную текстуру «линии развертки»:

Рисунок верхней/нижней поверхности: ВЫРАВНИВАННЫЙ ПРЯМОЛИНЕЙНЫЙ
Внутренний сплошной рисунок заполнения: ВЫРАВНИВАННЫЙ ПРЯМОЛИНЕЙНЫЙ.
Редкий узор заполнения: ВЫРАВНИВАННЫЙ ПРЯМОЛИНЕЙНЫЙ.
Направление заполнения: 0

Если для экрана рассеивателя используется белая нить, то при печати на текстурированной пластине она будет рассеивать больше света и станет тусклее. Для достижения наилучших результатов используйте гладкую тарелку. Хотя текстурированная пластина отлично подойдет для прозрачной нити :)

Для светодиодной матрицы вам понадобится:
Светодиодная матрица 8x32 — например. https://aliexpress.com/item/4000544411175.html
ESP-Wroom-32 — например. https://aliexpress.com/item/1005005972312714.html
Микрофон MAX4466 — например. https://aliexpress.com/item/3256803608057399.html
или
Микрофон MAX9814 — например. https://aliexpress.com/item/3256805923391884.html
Источник питания 5 В, 1,5-15 А (для большинства целей подойдет ~ 2-5 А) — например. https://aliexpress.com/item/32844702891.html или https://aliexpress.com/item/1005006126703620.html.
или старый USB-кабель (отрежьте один конец и подключите + и — к светодиодной матрице)

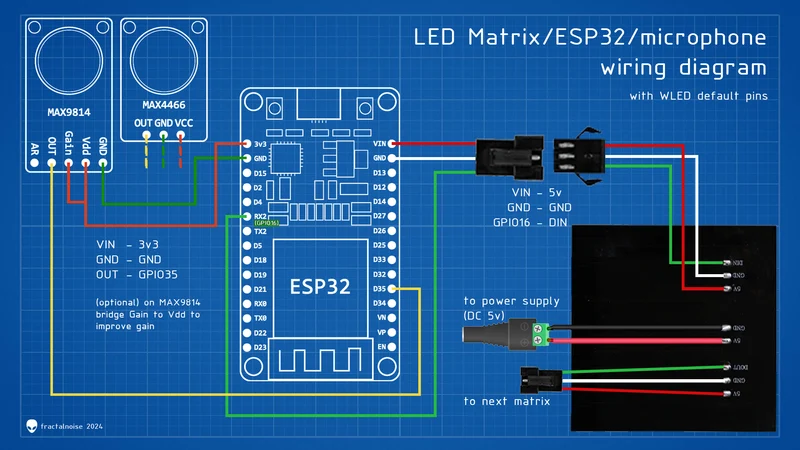

Руководство по сборке светодиодной матрицы/ESP32/WLED:

Некоторые полезные ресурсы:
Проект WLED: https://kno.wled.ge/
Плейлист с обучающими материалами Криса Махера по WLED: https://www.youtube.com/playlist?list=PLur8dX5PE-4pk838s_gZAdm-98-sf0f0Z
Плейлист с обучающими материалами «Заставь это работать» по WLED: https://www.youtube.com/playlist?list=PLUTKOGJvdIQ8WYfG6TDJ_c8_WlPovWbL9
