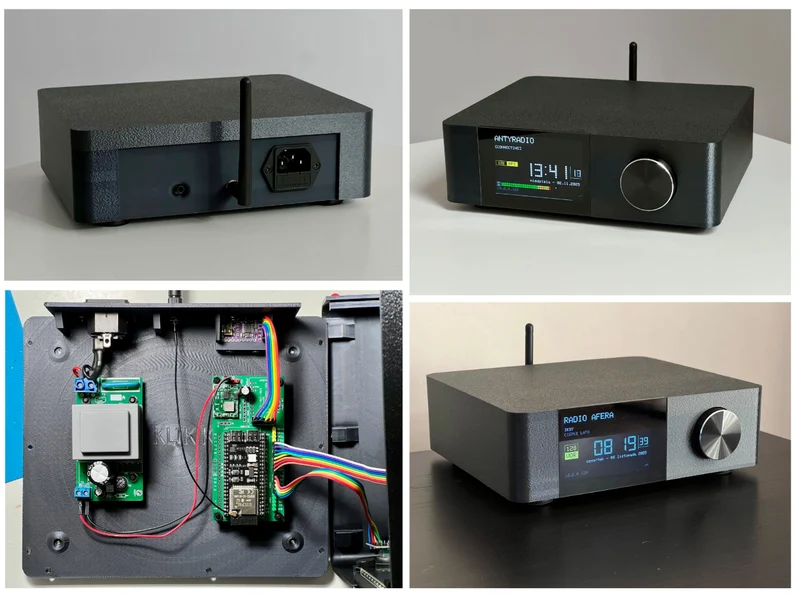

Чехол yoRadio для IPS 3,5 дюйма

Об этом дизайне:

Я искал корпус, который визуально соответствовал бы моему Bluesound Powernode, но не смог найти тот, который соответствовал бы моим потребностям, поэтому разработал свой собственный.

Обновления:

2026-06-02: Добавлена дополнительная нижняя часть, предназначенная для платы VTom Radio.

02.06.2026: Улучшен основной корпус — теперь его легче печатать и монтировать с помощью нижней части.

19 мая 2026 г.: Добавлена дополнительная ручка (40 мм):

Что вам понадобится:

Аппаратное обеспечение:

Лист дымчатого акрила 90х64 мм (толщина 3 мм),

стандартный поворотный энкодер,

Ручка диаметром 40 мм (металлическая ручка, напечатанная на 3D-принтере или имеющаяся в продаже),

Вход питания C14 с держателем предохранителя (27x31 мм) (или другой — используйте глухую версию нижнего корпуса),

противоскользящие поролоновые накладки,

Саморезы М3,

Винты М3 с гайками,

нейлоновые стойки для печатных плат.

Электроника (опция):

нестандартная плата (блок питания + ESP32).

PCM5102A модуль ЦАП,

ST7796 IPS-дисплей,

Антенна Wi-Fi.

Сборка:

1. Верхний корпус:

установите дымчатую акриловую панель (90х64мм, 3мм) — я использовал клей Т7000,

установите поворотный энкодер,

аккуратно закрепите экран саморезами М3,

прикрепите ручку 40 мм.

2. Нижний корпус:

установите печатную плату, используя монтажные отверстия и нейлоновые стойки,

установите ЦАП с помощью держателя,

установите разъем питания C14,

установите антенну Wi-Fi.

3. Окончательная сборка:

закрепите верхнюю и нижнюю половины винтами М3,

вставьте противоскользящие подушечки из пенопласта в каждую ногу.

Совет по печати: печать с нечеткой кожей и кривой Гильберта сверху.
