Корпус со светодиодной матрицей 8x32 (WS2812)........

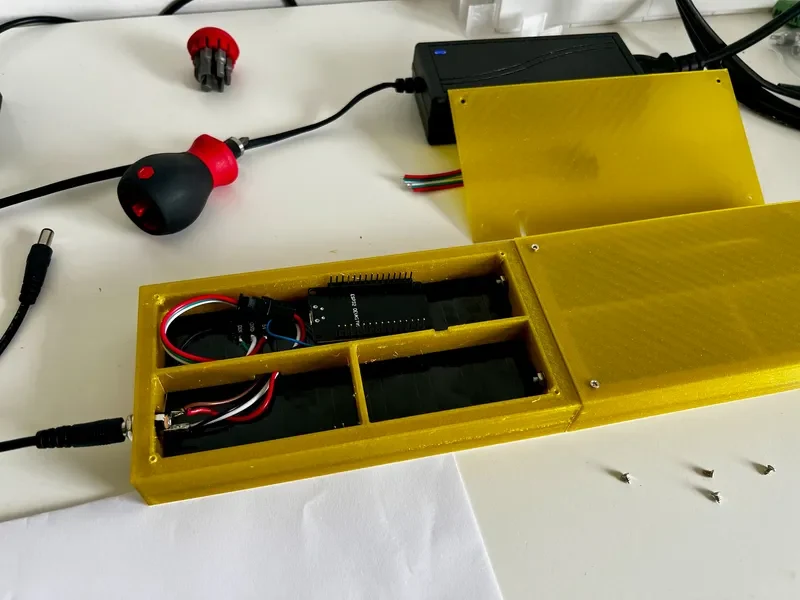

В этой модели находится светодиодная матрица WS2812 8x32, ESP32 и необходимые кабели.

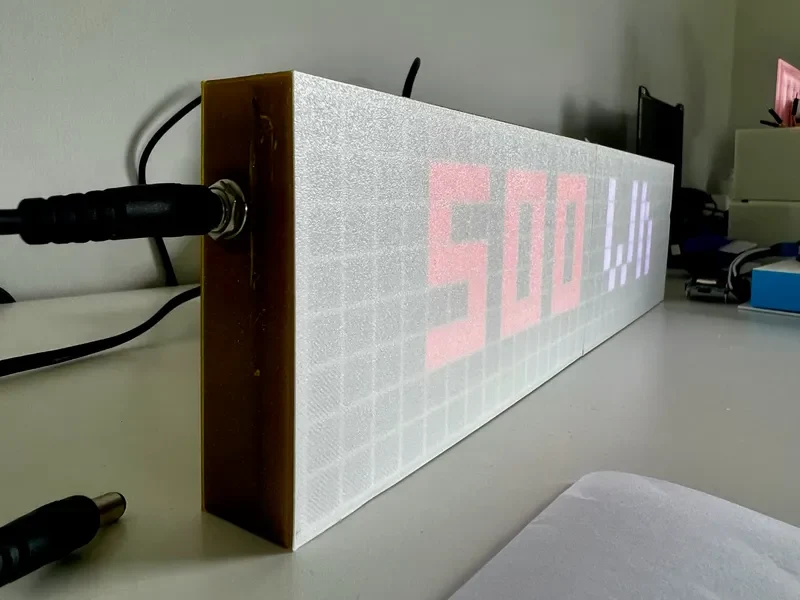

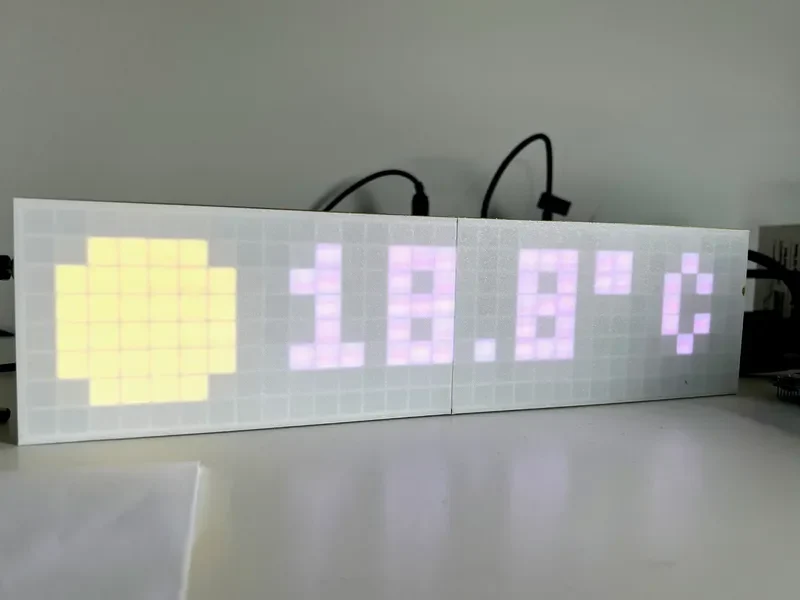

Я использую его в качестве дисплея состояния моего фотоэлектрического инвертора, ESP запускает Pixelix для отображения содержимого.

Большинство принтеров слишком малы, чтобы напечатать три части целиком, но если разрезать их пополам, они легко напечатаются на Prusa MINI. Я также добавил эти предварительно вырезанные файлы моделей.

Переднюю часть лучше всего печатать белым цветом, так как свет должен проникать сквозь нее. Думаю, прозрачный материал тоже подойдет.

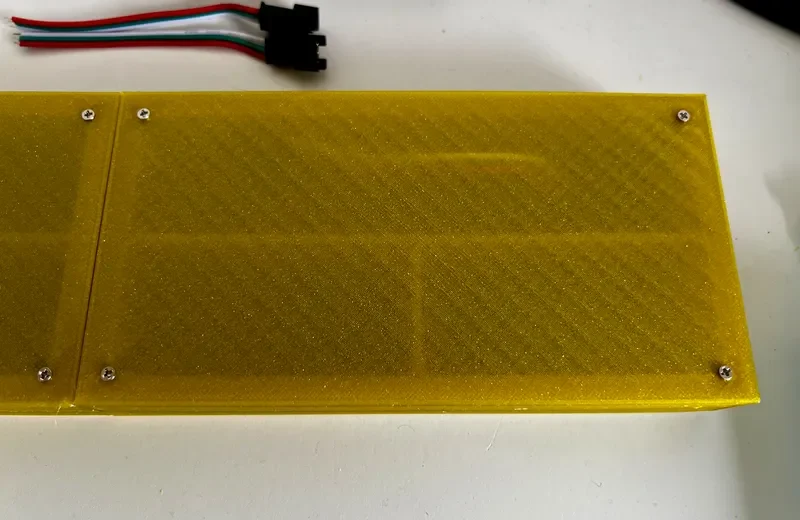

Передняя часть приклеивается к основанию с помощью трения, задняя часть фиксируется небольшими винтами.

Необходимые детали:

Светодиодная матрица 8x32 WS2812
ЭСП32
розетка постоянного тока
8 шурупов для листового металла, ∅ 2 мм
2 винта М3х20, 2 гайки М3, 4 шайбы М3.
несколько кабелей для подключения всего

Документацию о том, как все подключить и запустить программное обеспечение, можно найти здесь: https://github.com/BlueAndi/esp-rgb-led-matrix.

У меня есть несколько исправлений/улучшений, и я думаю, что в не столь отдаленном будущем появится версия 2:

утопленный разъем постоянного тока
Расположение разъема постоянного тока внизу (опционально)
люверсы для крепления на стену
точки крепления ESP32 (сейчас он валяется в кейсе )
