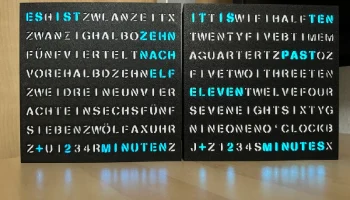

Светодиодная матрица WordClock 16x8 (2023-V1)........

WordClock с использованием светодиодной матрицы 16х16 и трафаретного шрифта.

Очень легко распечатать и собрать примерно за 14,5 часов. Только 3 провода припаять.

Доступны видеоинструкции, которые помогут вам с настройкой кода.

Доступны следующие языки:

немецкий
английский

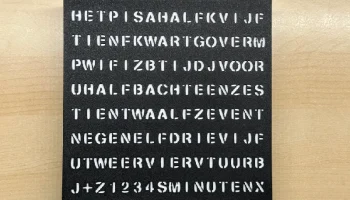

голландский

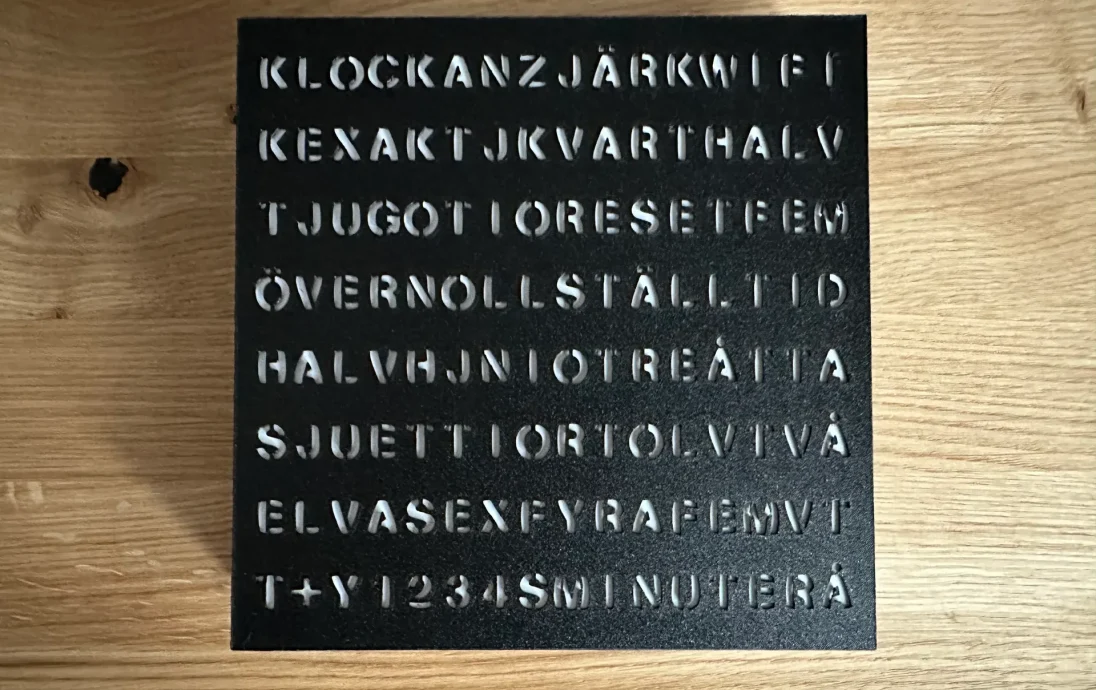

Шведский

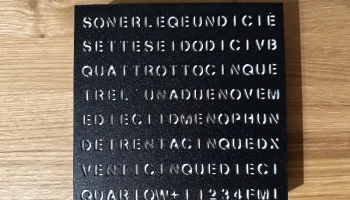

итальянский

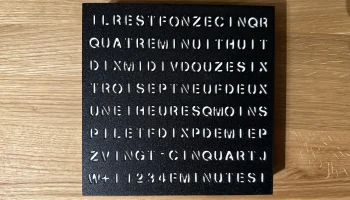

французский

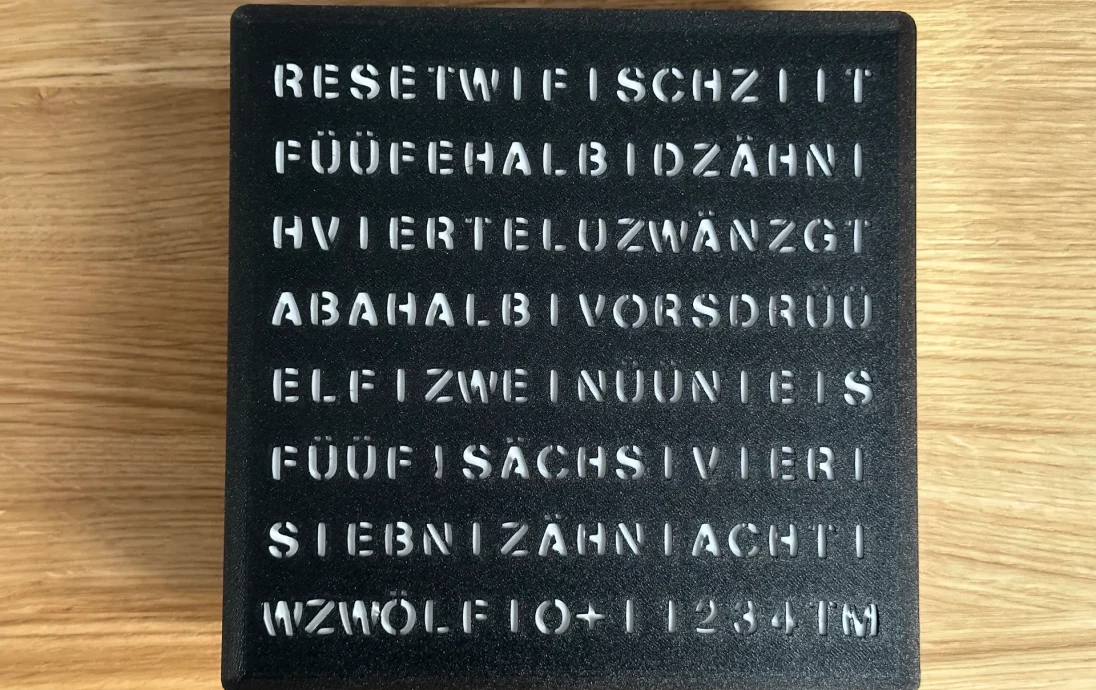

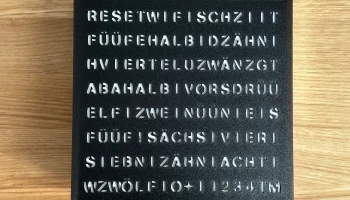

швейцарский немецкий
Швабский немецкий
Баварский
люксембургский
Восточно-немецкий

Примечание. Новые языки могут быть добавлены только в модель 2024 года. Нажмите здесь, чтобы узнат�� подробности.

Это моя первая версия предыдущего WordClock 2023 года без специальных дополнительных слов, использованных в другом моем проекте WordClock, теперь также использующая матрицу 16x16 вместо 10 светодиодных полос. Это сокращает время печати с 22,25 до 14,5 часов, а работу после печати — с 4-5 часов до 15-30 минут… Я также переписал большую часть кода, чтобы сделать его лучше, и теперь в проекте используется совершенно новый веб-интерфейс и новые способы, например. сохраните конфигурацию, чтобы удалить кнопку «Сохранить». Код будет обновляться со временем… Надеюсь, вам понравится этот новый вариант!

Примечания:

Более старые заметки смотрите в конце страницы.
10.11.2024: Добавлен новый скрипт для прошивки ESP32 без использования Arduino IDE:
25.12.2024: Доступно обновление программного обеспечения V4.0.0, включающее несколько новых функций:
Прямое обновление программного обеспечения без необходимости использования компьютера или среды разработки Arduino, как это было представлено ранее в WordCalendar 2024. Подробности смотрите в этом видео. После обновления до этой версии вам нужно будет выбрать использованную плату ESP32, чтобы в будущем загрузить правильные файлы для используемой платы ESP32. Новая страница с запросом этой информации будет показана при входе на портал веб-конфигурации после обновления.
Более быстрый запуск при перезагрузке.
В раздел «Обслуживание» добавлен «тестовый режим», позволяющий быстрее проверять тексты, выводимые за все время.
Множество небольших изменений в портале веб-конфигурации, чтобы сделать устройство лучше.
Чтобы выполнить обновление до этой новой версии со старых версий программного обеспечения, вам нужно будет один раз использовать сценарий флэ��-памяти ESP32, чтобы получить новый вариант обновления программного обеспечения. Если вы только что установили WordClock, вы уже получите новейшую версию со скриптом. =)
01.05.2025: Теперь вы найдете флэш-скрипт ESP32 как вариант известного скрипта MS Windows для использования и в macOS. Большое спасибо Джону (Rave Props) @JohninNL_289006 за добавление этого варианта для macOS! Это должно еще больше упростить настройку проекта для пользователей macOS. =)

Надеюсь, вам понравится новое обновление. Это была тихая работа и позволит сделать код еще лучше в будущем! =)

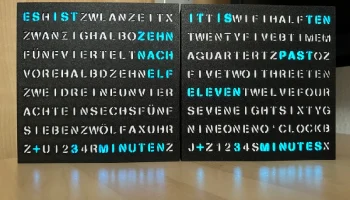

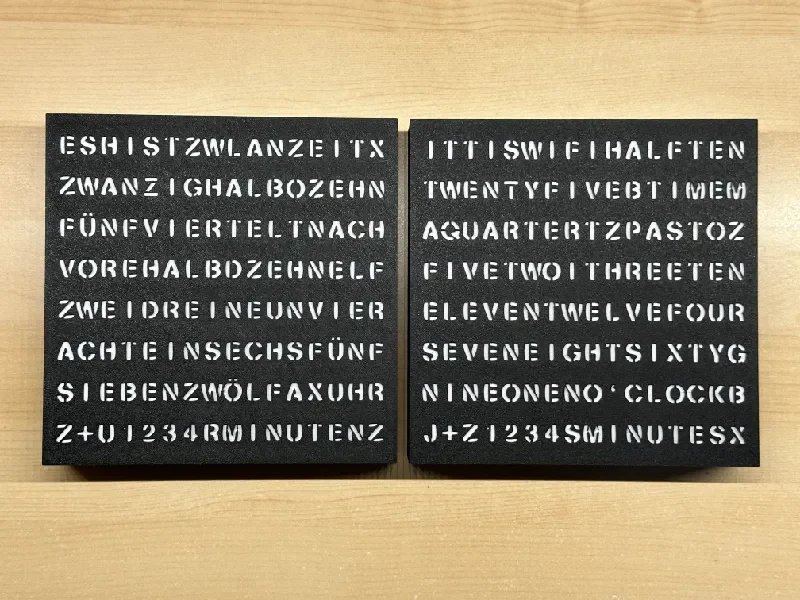

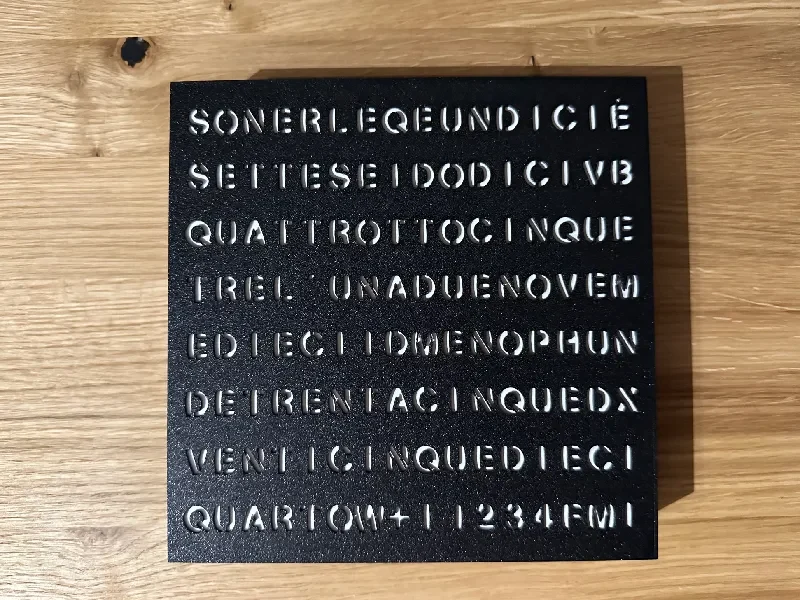

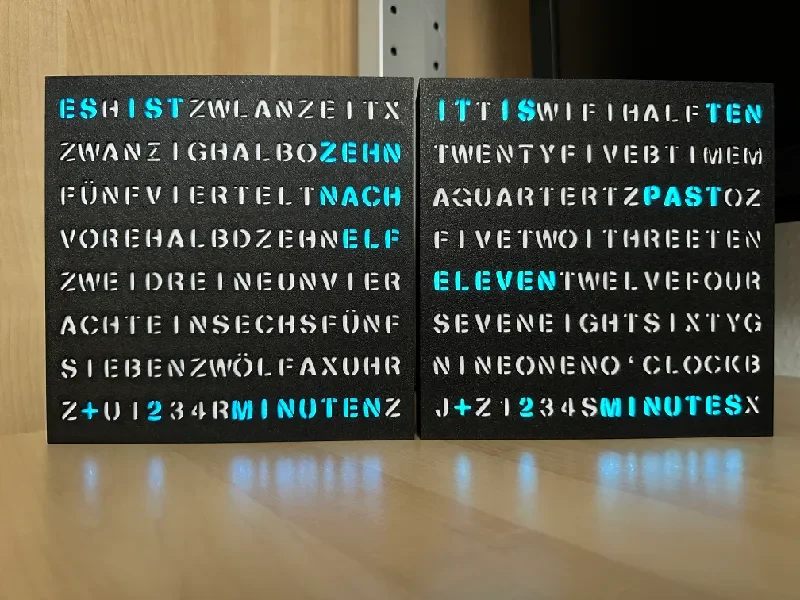

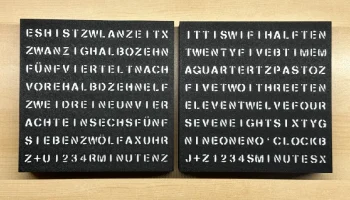

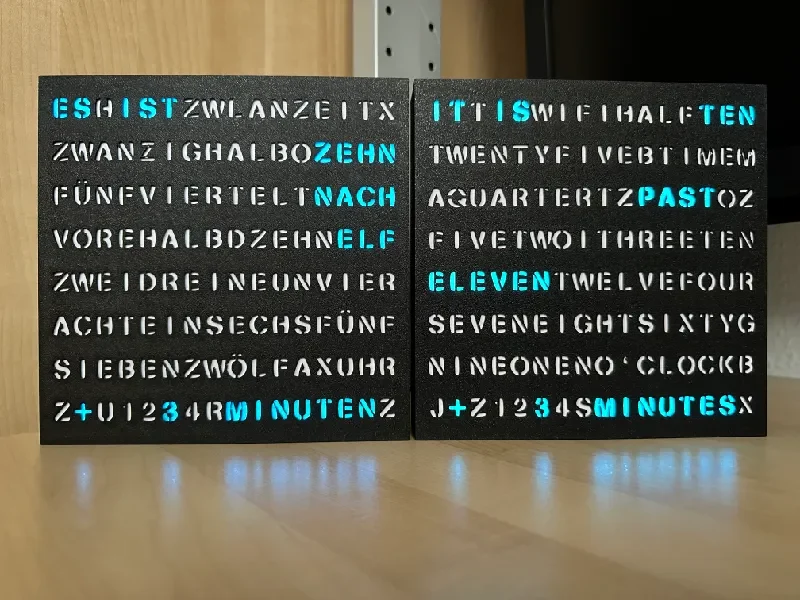

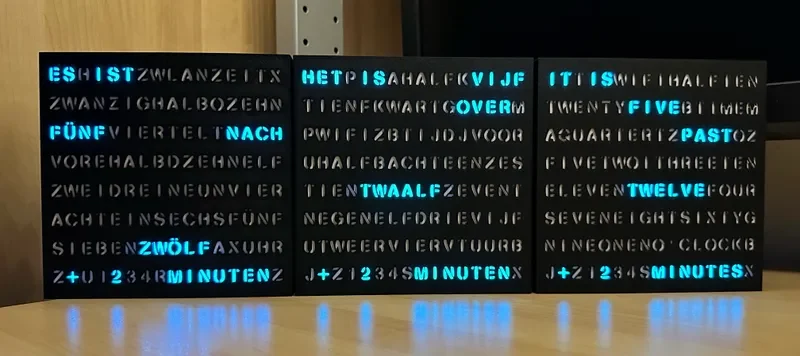

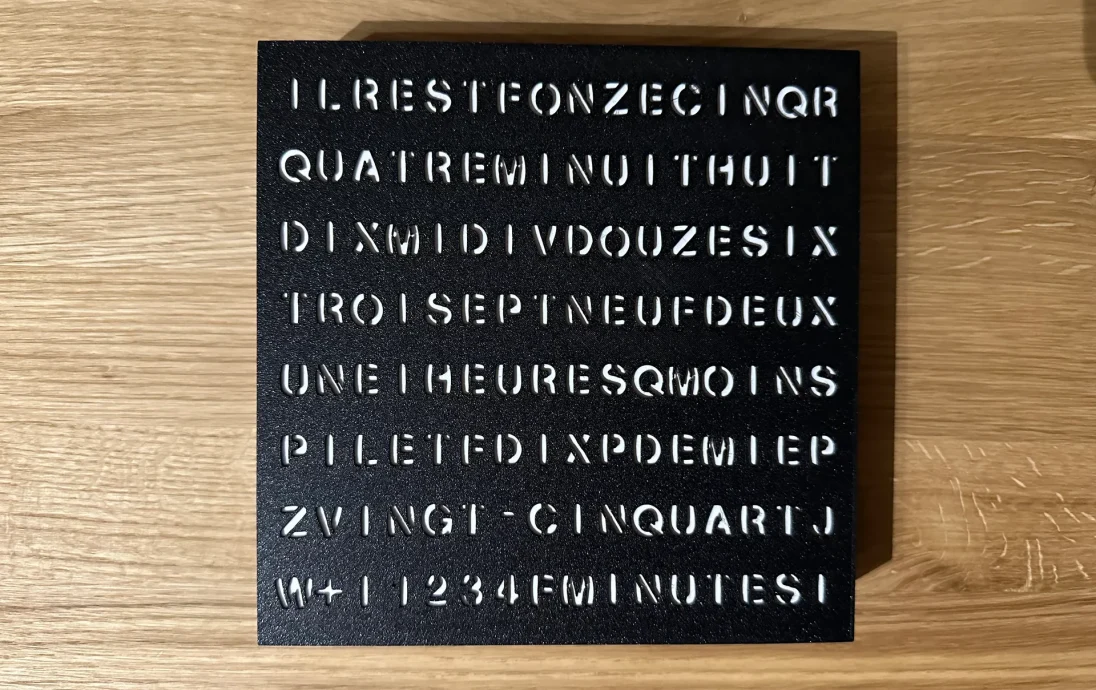

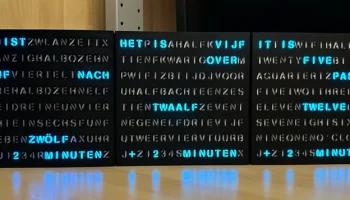

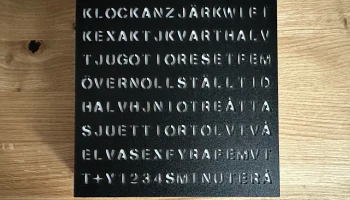

Примеры:

Видео:

Автор музыки: использовала бесплатную музыку из Apple iMovie.

Функции:

Небольшой размер печати, который хорошо помещается на MK3S+ или любом принтере размером 200x200 мм. Он также должен подойти для Prusa MINI. Размер 175,5х175,5мм по высоте и ширине.
Вышеуказанные языковые варианты доступны с использованием одного и того же кода для всех из них.
Чехол можно разместить на столе без подставки или на стене. Четыре ножки создают зазор между стеной и корпусом, позволяющий вывести кабель питания прямо и обеспечить доступ воздуха в корпус сзади.
Корпус состоит из 4 основных частей, в которых помещается матрица 16x16 и плата ESP32. Ножки не являются обязательными.
Слой рассеивателя, показывающий цвета светодиодов, выполнен из листа белой бумаги размером 160x160 мм.
Д��я печати деталей не требуются подставки. Детали просто нужно положить на их плоские стороны.
Крышка с сильным щелчком защелкивается в передней части и прижимает светодиодную матрицу к отверстиям в передней части, отделяя свет от отдельных светодиодов.

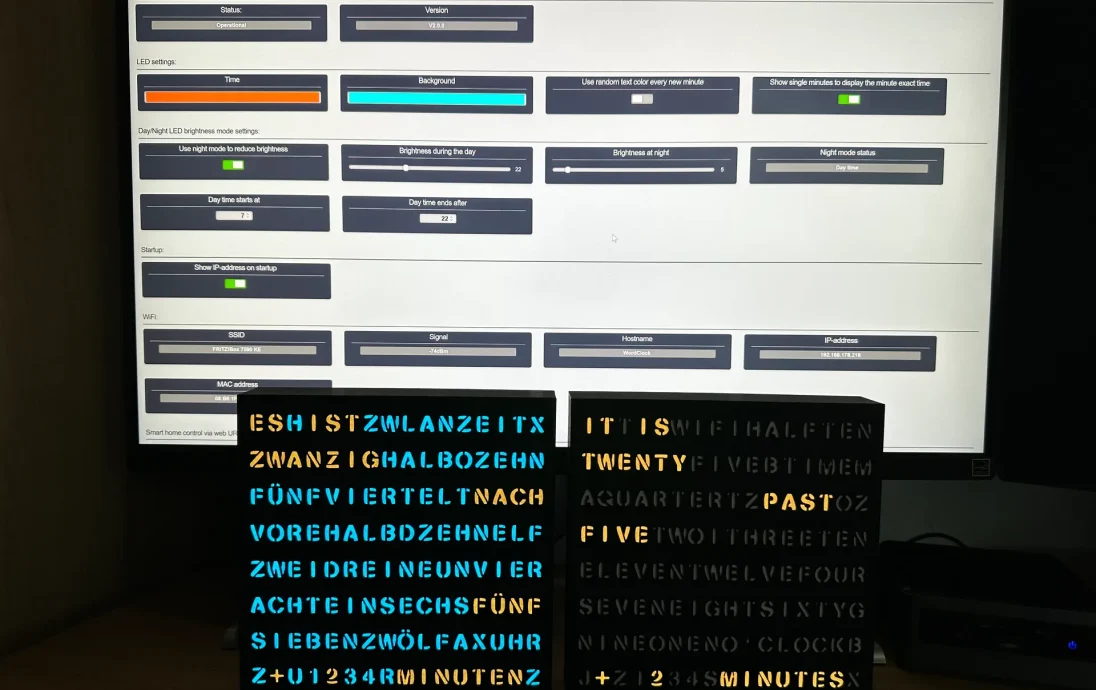

Веб-интерфейс настройки для управления функциями WordClock.
Интеграция с WiFi Manager, позволяющая избежать ручной настройки учетных данных WiFi в коде.
IP-адрес, полученный от вашего Wi-Fi-маршрутизатора, может отображаться в виде текста, информирующего вас о текущем значении.
Во время запуска текст «WIFI» отображается синим цветом до тех пор, пока настройки Wi-Fi не будут выполнены в первый раз, или после этого, пока устройство не получит новый IP-адрес, а затем зеленым цветом.
В случае, если настроенный сервер времени недоступен, красный "
