Кольцевая лампа "Halo" V3 (настраиваемая)........

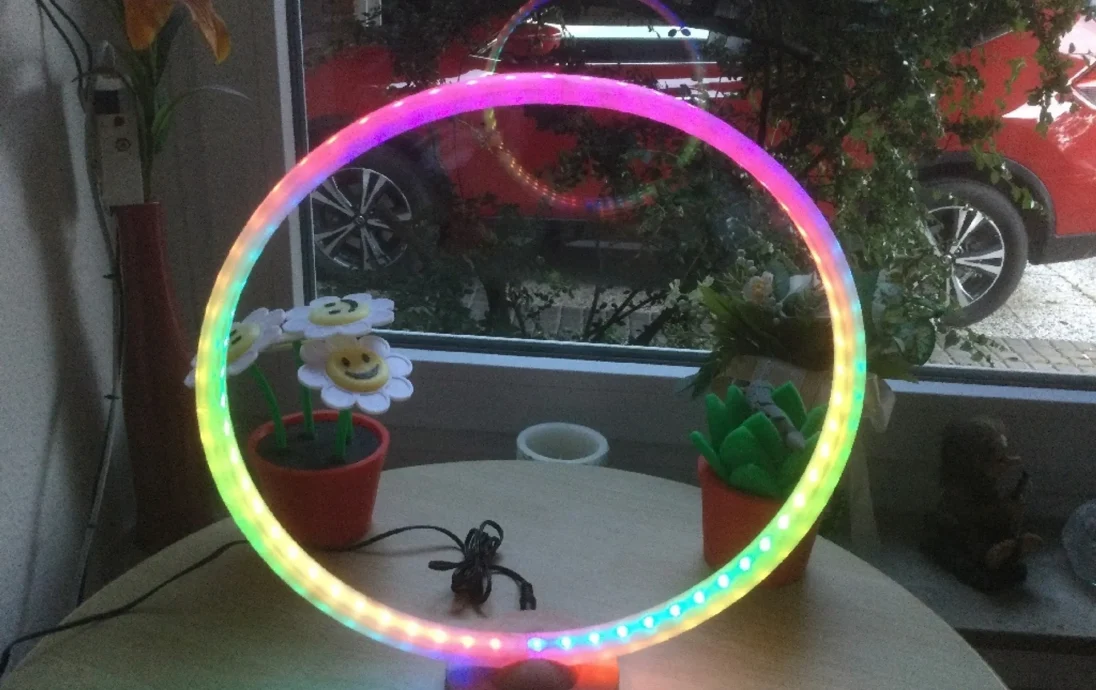

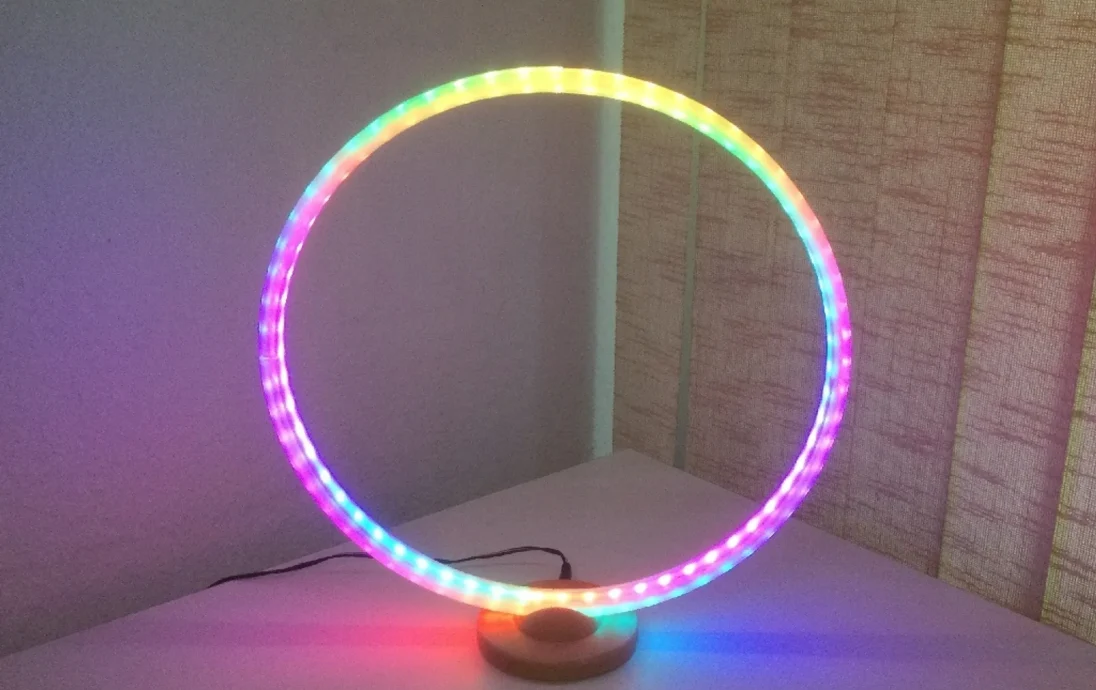

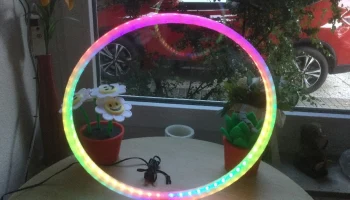

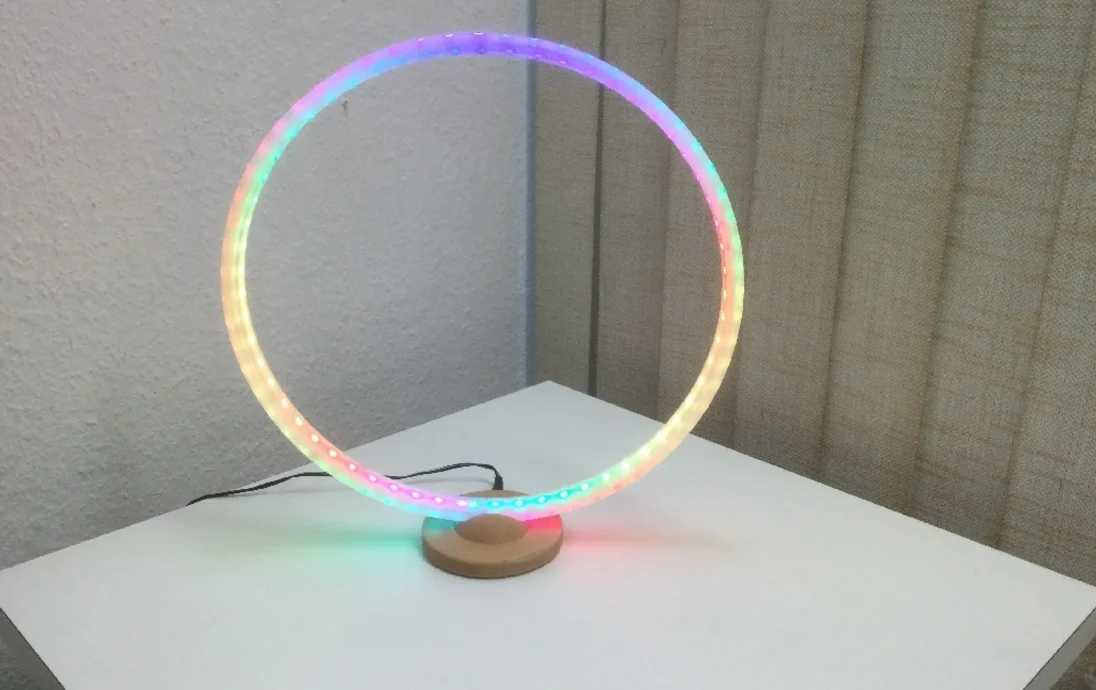

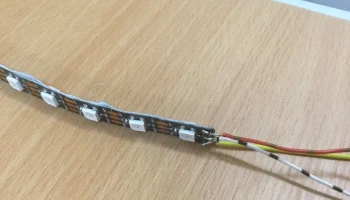

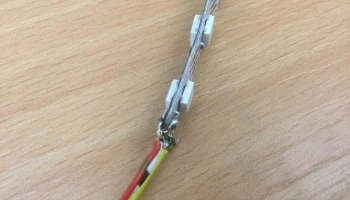

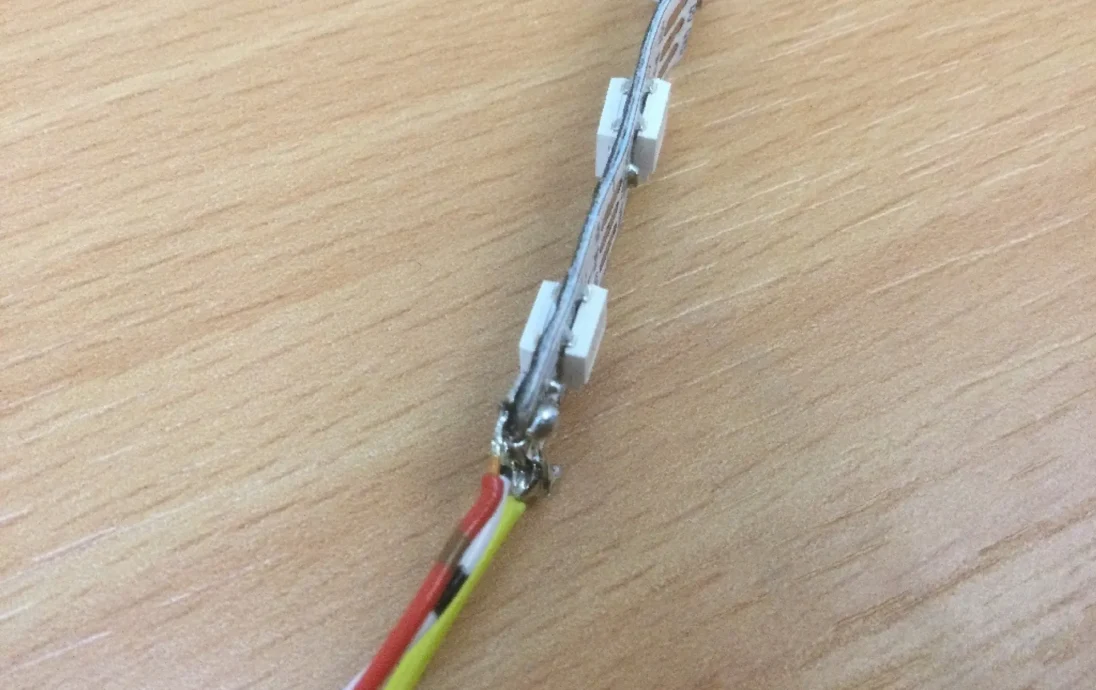

Это третья версия моей кольцевой лампы (или кольцевого света). На этот раз две светодиодные ленты приклеены друг к другу и обращены в противоположные стороны, создавая великолепный эффект светящегося ореола.

Ссылки на предыдущие версии можно найти внизу этого текста.

Обе полоски размещены внутри огромного канала внутри кольцевых секций. Так как светодиодные ленты полностью закрыты пластиком. Электроника полностью закрыта, и единственным намеком является удлинитель. Вероятно, это самая простая в сборке версия этой серии. Печать проста, сборка еще проще, чем в предыдущих версиях, а прозрачное кольцо пропускает свет по всему кольцу, а не только внутрь или наружу. Это делает новую версию наиболее удобной для детей. Это также облегчает очистку лампы от пыли, ��оскольку электроника не подвергается воздействию.

Чтобы распечатать большую версию, вам понадобится принтер с рабочей пластиной примерно 220x220 мм.

Ключевые особенности:

При разработке я имел в виду несколько ключевых особенностей:

° простая и чистая печать
° любой ценой избегайте наклеивания светодиодных лент на спину.
° добавить простой отсек для электроники.
° управление проводами
° легко распечатать.
° нет необходимости устанавливать хлипкие колышки, которые могут не печатать или оторваться позже.

Требования:

1x источник питания 5 В
1x разъем питания
1x переключатель (опционально)
1 светодиодная лента. (60 пикселей/м или более)

ВНИМАНИЕ! Вам нужна светодиодная лента без резинового купола. Просто простая гибкая печатная плата с припаянными светодиодами и резисторами.

Я использовал светодиодную ленту размером 60 пикселей/мм и в итоге использовал в общей сложности 120 светодиодов (60/60) для большой версии и 70 светодиодов (35/35) для меньшей версии.

Печать:

Вам нужно распечатать розетку, крышку и четыре части кольца. В одном из сегментов кольца имеется отверстие для проводки. Другой файл, отмеченный значком 3x, необходимо распечатать три раза.

Убедитесь, что вы выбрали соответствующие файлы для радиуса. Головка для кольца диаметром 100 мм (R100) не подходит для кольца радиусом 165 мм (R165), и наоборот.

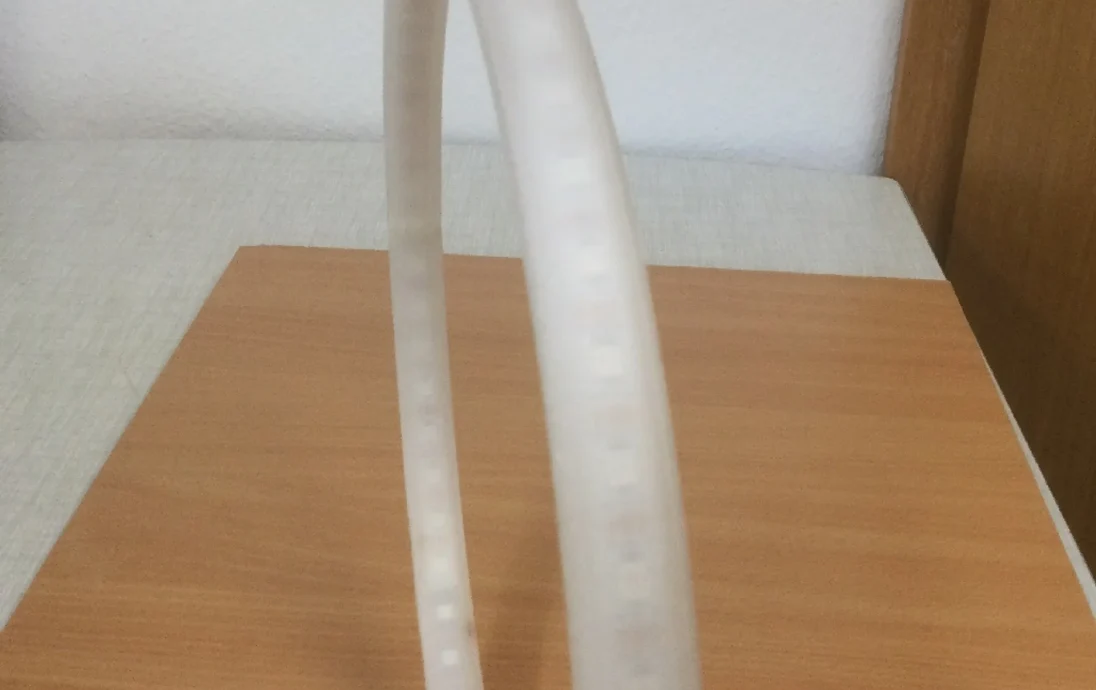

Важно напечатать кольцо со 100% заполнением и 0% опор. Поддержка будет видна позже, когда кольцо загорится. Не стесняйтесь экспериментировать с заполнением. Лично мне нравится единое полное пластиковое свечение.

Как уже упоминалось, вы не должны использовать поддержку кольцевых сегментов. Это связано с тем, что направляющая светодиодной ленты будет заполнена опорой, ко��орую в итоге невозможно будет снять. Итак: Не используйте поддержку кольцевых сегментов. Это не требуется.

Еще одна важная вещь: используйте плот при печати сегментов кольца. Да, плотам требуется время, чтобы распечататься, и они также съедают много пластика, но то же самое происходит и с сегментами колец, и один-единственный выход из строя или деформированный и, следовательно, непригодный для использования сегмент кольца тратит еще больше пластика. Особенно при возникновении проблем с температурой в углах печатной платформы, плот экономит нить, а не наоборот. Таким образом, добавление одного часа на сегмент кольца не так уж и плохо по сравнению с полным сбоем после 3 часов печати. Лучше сделать это правильно с первого раза, чем сначала несколько раз терпеть неудачу. Бонусный эффект: кольцо будет выглядеть более или менее одинаково с обеих сторон, и это здорово.

Я получил несколько запросов на добавление полных колец для больших принтеров. Вот они. Вам нужно почувствовать, где находится прорезь для отрыва, но это должна быть она. Нет гарантии, что это будет работать правильно. Особенно проблематичной может оказаться установка светодиодов. Так что печать полных колец — это 100% эксперимент. Пожалуйста, покажите результаты здесь, чтобы другие могли поучиться на вашем опыте.

Подготовка:

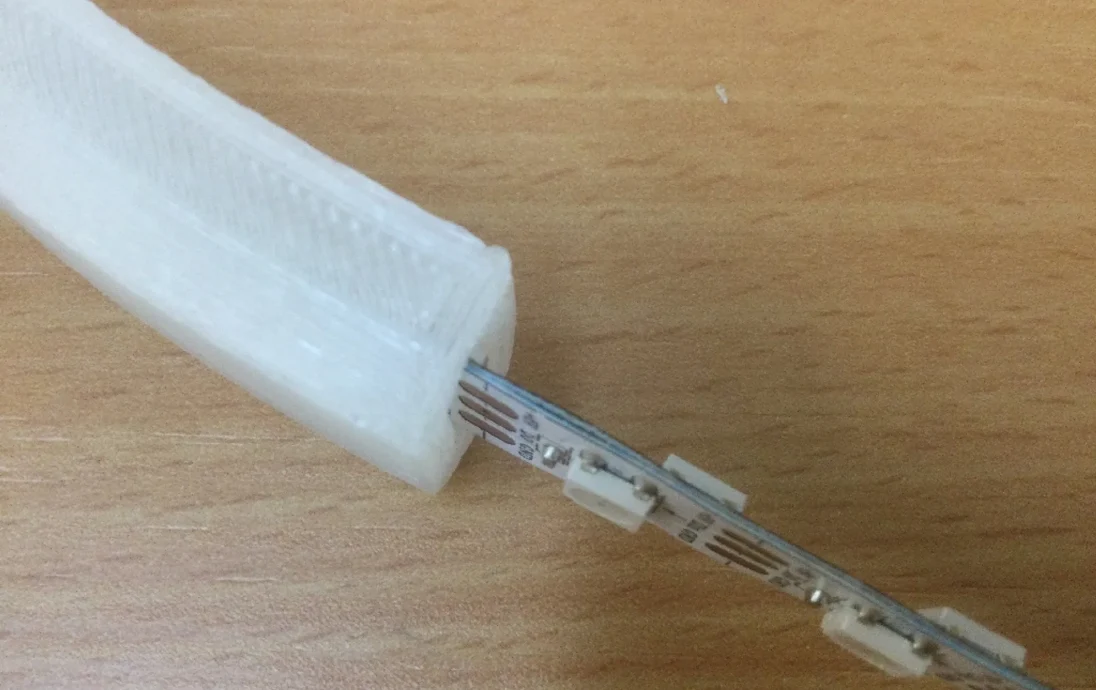

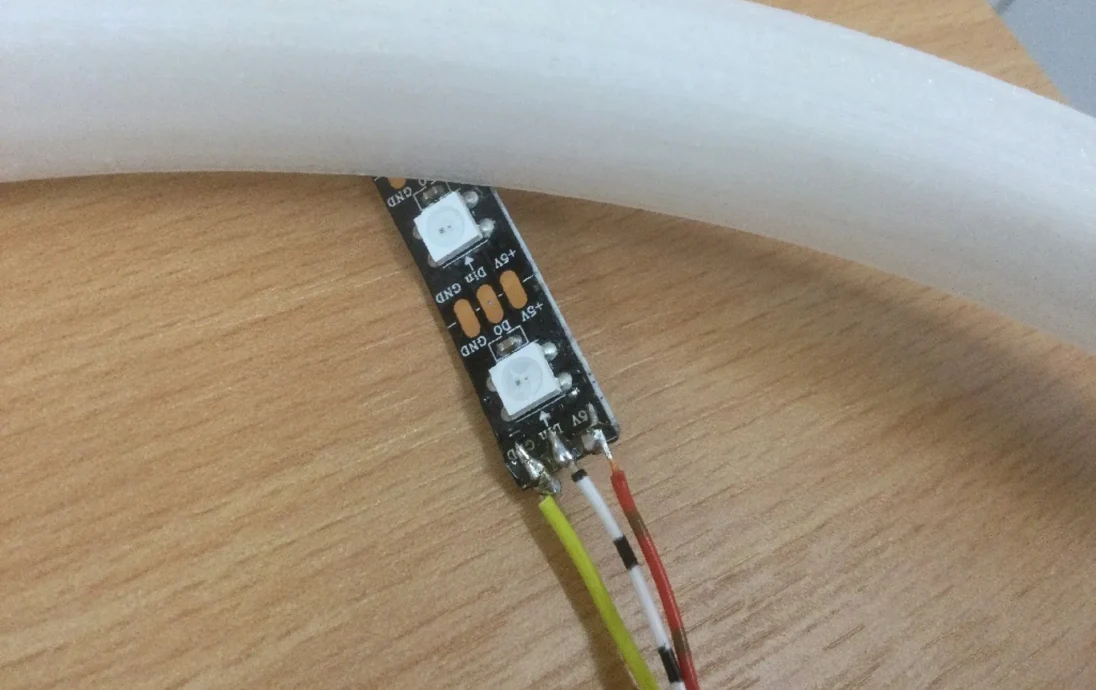

Прежде чем приступить к сборке, необходимо убедиться, что отверстие светодиодной ленты свободно и удобно в использовании. Протяните провод через каждую секцию кольца и заставьте его дребезжать внутри, чтобы убедиться, что на нем нет отпечатанных пятен или стенок из-за ниток, блокирующих канал.

Нижний левый сегмент кольца (1x) имеет на одной стороне небольшое отделение с одной очень тонкой внешней стенкой. Вам нужно сломать эту стену, так как именно там провода пробираются в розетку.

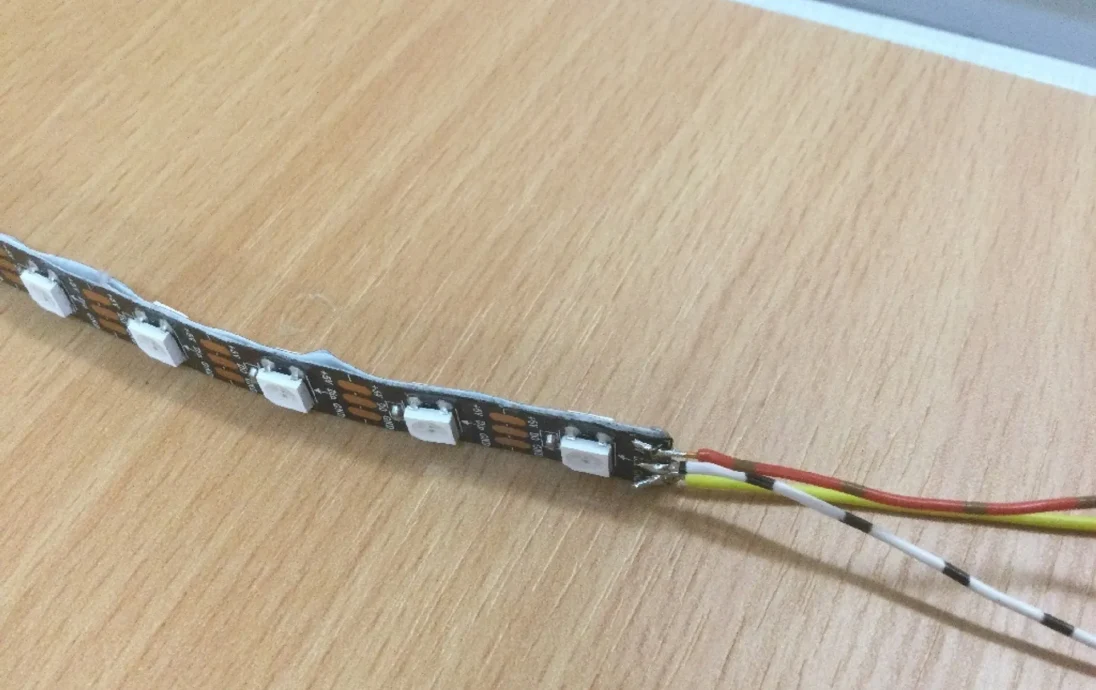

Теперь неплохо бы протестировать светодиодную ленту, если это возможно. В прошивку встроен тестовый режим, который вы можете
